Izračun grijaćih radijatora po četvornom metru: opcije za

Ovaj članak govori o tome koliko je kvadrata namijenjen jedan odjeljak radijatora. Mi ćemo shvatiti kako izračunati broj sekcija s poznatim prostorom prostorije i saznati koji dodatni čimbenici utječu na toplinu potražnje kuće ili stana.

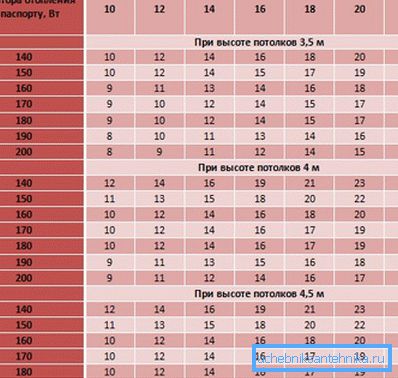

Tablica snage prema području.

Jednostavan izračun površine

Opcija 1

U prvoj aproksimaciji, broj radijatora po četvornom metru može se izračunati pomoću najjednostavnijeg shema: jedan dio zagrijava 2 m2 stambenog prostora. Stoga, za sobu od 20 m2, postoji dovoljno baterija u deset odjeljaka.

Uputa je iznimno jednostavna, pristupačna i daje iznimno netočne rezultate. Razlozi?

Molimo:

  • Prema sovjetskom SNiP-u za umjerenu klimatsku zonu, snaga radijatora po kvadratnom metru bi trebala biti jednaka 100 wata. Dopustite mi da pitam, dragi čitatelj: za koji je dio Rusije umjerena klimatska karakteristika? Jasno, ne za sve, zar ne?

Naputak: potrošnja topline kroz zatvorene konstrukcije iste strukture izolacije proporcionalna je temperaturnoj razlici s ulicom. Kod +20 u sobi, potreba za toplinom za vanjsku temperaturu na 0 i na -40 će se razlikovati točno tri puta.

  • Navedena shema izračuna podrazumijeva da dio od radijatora daje 200 vata topline. U međuvremenu, to prijenos topline je tipično samo za aluminijske i bimetalne radijatore na temperaturi rashladnog sredstva od 90 stupnjeva. Slažem se da koliko kvadrata jednog dijela aluminijskog radijatora zagrijava u idealnim uvjetima bit će prilično podebljan da se proteže na sve vrste aparata za grijanje.

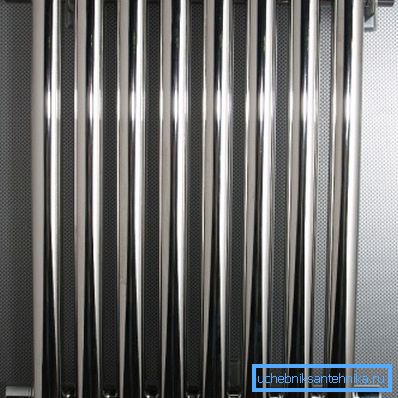

Čelični radijator odsječka gubi do aluminijuma u smislu prijenosa topline za pola.

Opcija 2

Dobit ćemo točniji rezultat ako podijelimo izračune u dva koraka:

  1. Prvo, izračunavamo potrebu za toplinom za sobu, uzimajući u obzir klimatsku zonu;
  2. Tada smo pronašli potrebni broj sekcija uređaja za grijanje, uzimajući u obzir njihov stvarni prijenos topline.

Potreba za toplinom po kvadratnom metru za različite klimatske zone je sljedeća:

regija Potreba za toplinom, vata / m2
Regiji Krasnodar 70
Moskvu regiju 120
Novosibirsku regiju 150
Regiji Khabarovsk 160
Chukotka, Yakutia 200

No prosječne vrijednosti prijenosa topline iz različitih uređaja za grijanje za temperaturu rashladnog sredstva iznose +90, a sobna temperatura je +20:

Vrsta radijatora Protok topline, w / sekcija
aluminijum 200
dvometalan 180
Lijevano željezo 160
čelik 120

Kako bi se pojasnio: izračun čelika za grijanje radijatora preko kvadratura jedne sobe pomoću nominalne nazivne snage će dati nešto točni rezultat samo za cjevaste sekcijske uređaje. U slučaju radijatora na ploči i konvektora za grijanje, možete se osloniti isključivo na karakteristike putovnica.

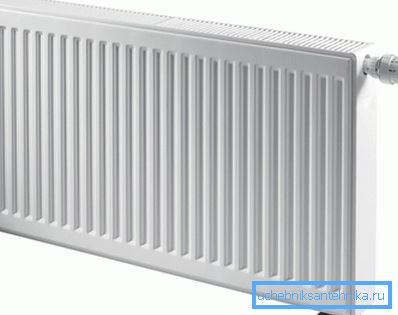

Pri procjeni snage radijatora ploče morat će se osloniti na tehničku dokumentaciju.

Neka nam, primjerice, napravimo vlastite izračune za čelične radijatore po kvadratnom metru i za cijeli prostor za podne prostorije za 20 metara u Yakutsk.

  • Jedan dio cjevaste akumulatora može grijati 120/200 = 0,6 m2 prostora.
  • Ukupna potreba za toplinom za sobu će biti 20 * 200 = 4000 wata, što odgovara 4000/120 = 33 (s zaobljenim) sekcijama.

Obračun po volumenu

U nekim slučajevima, pitanje koliko je radijatorskih profila po četvornom metru potrebno za grijanje je posve besmisleno.

Kada točno

  1. S nestandardnom visinom stropa. Grijanje će zagrijati čitav volumen stanovanja; Slažete se da će se ovaj volumen znatno razlikovati s visinom stropa od 2,5 i 4,5 metara.

    Što je gornja strop, to je veći trošak grijanja.

  2. S kvalitetom izolacije, značajno različite od one preporučene domaćim kodovima gradnje. Vrijednost od 100 wata / m2 bila je relevantna za tipične projekte kuća sovjetske ere; moderne, energetski učinkovite zgrade, čak i uz standardnu ​​visinu stropa, ne zahtijevaju više od 60 W / m2.

Opcija 1

Prva shema proračuna pogodna je za sobe s neuobičajenim stropnim visinama i standardnom izolacijom.

  • Uzima se 40 vata toplinske snage po kubičnom metru prostorije;
  • Za kutne i završne prostorije u stambenoj zgradi koristi se faktor od 1,2, za ekstremne etaže 1,3, za samostojeće privatne kuće, 1,5;
  • Prozor dodaje 100 vata do gubitka topline, vrata koja vode do ulice - 200;

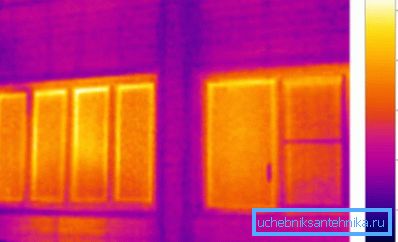

Termalni imager omogućuje procjenu gubitka topline kroz prozore.
  • Uveden je regionalni koeficijent (0,7 - 2,0 ovisno o klimatskoj zoni).

Još jednom izračunavamo potrebu za toplinom u našoj sobi u Yakutsk, navodeći da je visina stropa u njemu 3,2 metra, soba se nalazi na prvom katu i ima dva prozora.

  1. Volumen površine 20 m2 bit će 20 * 3.2 = 64 m3.
  2. Umnožite glasnoću na bazi 40 W / m3: 64 * 40 = 2560.
  3. Prvi kat povećava gubitak topline kroz strop: 2560 * 1.3 = 3328.
  4. Dva prozora dodaju 200 vata na ovu vrijednost. 3328 + 200 = 3528.
  5. Klima Yakutsk (prosječna temperatura u siječnju iznosi -38 ° C) snage koriste maksimalnu vrijednost regionalnog koeficijenta: 3528 * 2 = 7056.

Prepoznavanje ove snage u broju dijelova aluminijskih baterija, doći ćemo do lagane panike: za grijanje trebate 35 dijelova! I to je u savršenim uvjetima.

Opcija 2

U praksi, ako se toplinska snaga izračunava kvadraturnim, radijatori za grijanje će biti previše za područje prostorije. Činjenica je da visoka cijena energije graditeljima poboljšava kvalitetu toplinske izolacije zgrada.

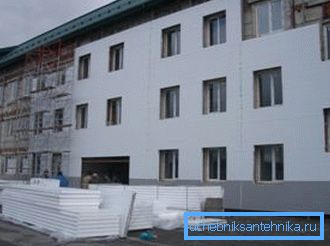

Zagrijavanje fasade može smanjiti gubitak topline za pola.

Za prostorije s proizvoljnom visinom stropova i nestandardnom izolacijom koristi se sljedeća formula za izračunavanje toplinske snage:

Q = V * Dt * k / 860.

U njemu:

  • Q - snaga u kilovatima;
  • V - volumen u kubičnim metara;
  • Dt je izračunata razlika temperature s ulicom (delta između sanitarne norme sobne temperature i prosječnog minimuma zime);
  • k je koeficijent stupnja zagrijavanja.

Vrijednosti k su uzete jednake:

  • Za zgrade s trostruko štedljivom staklom i vanjskom pjenom ili kaput od mineralne vune - 0,6-0,9;
  • Za kuću od opeke s debljinom stjenke od 500 mm i dvostrukim staklom - 1-1.9;
  • Za zidane zgrade s debljinom stjenke od 250 mm i jednostrukim staklenim prozorima - 2-2.9;
  • Za neizolirane građevine - 3-4.

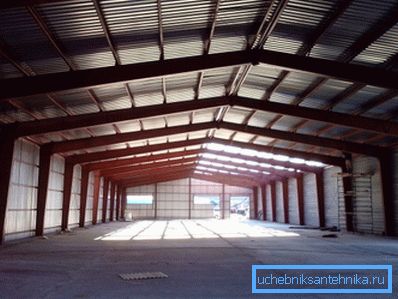

Primjer gradnje potonje kategorije može poslužiti kao hladni skladište na fotografiji.

Za naše uvjete:

  1. Obujam prostorije koju smo već izračunali i 64 m3;
  2. Dt = 22 - (-41,5) = 63,5 ° C;
  3. Koeficijent toplinske izolacije za sve nove kuće koje se grade u uvjetima Dalje Sjevera može se sigurno uzeti jednako 0,6 - 0,8.
  4. Izračun dobiva oblik Q = 64 * 63,5 * 0,6 / 860 = 2,84 kW.

zaključak

Koja od shema proračuna čini čitatelju najprikladniji za njegove uvjete. Dodatne tematske informacije možete dobiti pregledavanjem priloženog videozapisa u ovom članku. Sretno!
