Izračun grijaćih radijatora: potreba za toplinskom energijom
Tema ovog članka je izračun grijanja radijatora u stanu ili privatnoj kući. Moramo saznati kako se potreba prostorije izračunava u toplini i kakav bi toplinski kapacitet dijela grijanja trebao biti usmjeren.
Potrošnja topline
Iz očitih razloga, izračun broja radijatora počinje procjenom potrebe za toplinom. Graditelji obično koriste vrlo složene sheme koje uzimaju u obzir toplinsku otpornost zidova, temperaturu najhladnijih pet dana i mnogo drugih čimbenika. Međutim, nećemo otići u divlje složene formule i upoznati se s nekoliko najjednostavnijih metoda.
Procjena površine
Jednostavan izračun površine dati će pouzdani rezultat ako govorimo o stanu u stambenoj zgradi sovjetske građevine negdje u središnjoj Rusiji. Za privatnu kuću već nije prikladna zbog značajne varijacije visine stropova: promjena u ovom parametru utječe na količinu zraka koju treba zagrijati sustav grijanja i područje zidova kroz koje kuća gubi toplinsku energiju.

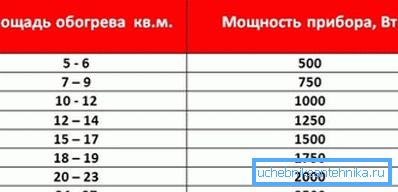

Izračun termičke snage radijatora vrši se jednostavno dijeljenjem područja grijane površine za 10: jedan kilovat topline omogućava da zagrijte površinu od 10 četvornih metara.
Neka nam, na primjer, procjeni potrebu za toplinom u dvosobnom stanu od 59 četvornih metara.
Grijane sobe - dvorana od 20 metara, spavaća soba od 18 metara i kuhinja od 8 metara.
- Ukupna toplinska snaga grijača očito bi trebala biti 59/10 = 5,9 kW.
- Ova snaga treba podijeliti između soba u omjeru 20: 18: 8. Zašto ne koristiti jednostavan izračun grijaćih radijatora na području svake prostorije? Da, jer baterije moraju grijati ne samo ove sobe nego i kupaonicu, kao i hodnik bez elemenata za grijanje. Rješavanje jednostavne jednadžbe daju nam vrijednosti radijatora od 2,5 KW, 2,4 KW i 1 KW.
Nuance: budući da kuhinja ima dovoljno vlastitih izvora topline (barem - peć i izmjenjivač topline hladnjaka), jer toplinski učinak grijanja obično se uzima malo manje nego za prostorije - 0,6-0,8 KW / 10 m2.
Procijenjeno po volumenu
Malo složeniji je izračun snage radijatora po volumenu prostorije.
Pored samog volumena zraka, ova shema proračuna uzima u obzir niz dodatnih parametara:
- Prisutnost vrata i prozora. U pravilu, kroz njih se gubi više vrućine nego kroz praznu zid.
- Vrsta objekta (apartman u stambenoj zgradi ili privatnoj kući). U drugom slučaju, grijana soba ima veliko područje uobičajenih ograda s ulicom, što povećava gubitak topline kroz njih.
- U slučaju stana - njegovo mjesto u kući. Stan u kutu opet ima najmanje dva zajednička zida sa ulicom.
- Konačno, formula za izračun uzima u obzir klimatske značajke regija zemlje. Očito, u Yakutsku, potreba za toplinom bit će veća nego u Sočiju.
Kako možete izračunati snagu grijanja za kubični kapacitet?
- Za osnovnu vrijednost uzimaju se 40 vata po kubnom metru volumena grijanog prostora.
- Za kutne stanove u stambenoj zgradi koriste se koeficijenti od 1,2 do 1,3 (ovisno o području zidova koji su zajednički s ulicom). Za privatnu kuću, koeficijent se uzima jednak 1,5: kao što se sjećamo, izgubit će toplinu kroz sve zidove, pod i krov.
- Za rezultat umnožavanja dodaje se 100 wata na svaki prozor i 200 na svaku vrata koja vode do ulice.
- Dobivena vrijednost pomnožena je regionalnim koeficijentom:
regija | Koeficijentna vrijednost |
Krasnodarsko područje, Krim | 0,7 - 0,9 |
Moskve i Leningradske regije | 1.2 - 1.3 |
Sibir, Daleki istok | 1.5 |
Yakutia, Chukotka | 2.0 |
Izračunaj prijenos topline od radijatora - radijator, konvektor, registar ili bilo koji drugi grijač - za sljedeće uvjete:
- Grijana soba je privatna kuća u Verkhoyansk (prosječna siječnja temperatura je -45.4 ° C, minimalna je -67.6 ° C) mjerenje 12x6 metara sa stropovima 3,2 metara visoka.
- Kuća ima dva vrata i četiri prozora.
Počnimo
- Zagrijani volumen će biti jednak 12 * 6 * 3.2 = 230 m3 (s zaokruživanjem).
- Osnovna vrijednost toplinske snage je 40 * 230 = 9200 watt.
- Budući da je to privatna kuća, propuštanje topline kroz zgradu zgrade nas će prisiliti da pomnožimo rezultat za 1,5. 9200 * 1.5 = 13800 vata.
- Prozori i vrata će pogoršati situaciju: 13800+ (4 * 100) + (2 * 200) = 14600.
- Konačno, klima zona će također napraviti vlastite prilagodbe: 14600 * 2 = 29200 vata.
Zanimljivo: tipični online kalkulator za izračunavanje radijatora ne dopušta vam da odredite minimalnu temperaturu ulice ispod -30 do -35 ° C. U skladu s tim, procjenjuje potrebu za našom izgradnjom toplinske energije približno polovici rezultata koji smo dobili.
radijatori
vrste
Prvo se upoznajemo s vrstama radijatora koji se koriste u sustavima grijanja i njihovim ključnim značajkama.
- Aluminijske baterije - najpopularnije rješenje za neovisne sustave grijanja. Njihova glavna prednost je prilično skromna cijena (od 250 rubalja po sekciji); nedostaci mogu biti vrlo uvjetno pripisani niskom toplinskom kapacitetu i umjerenom otporu na unutarnji tlak (do 10-16 atm).

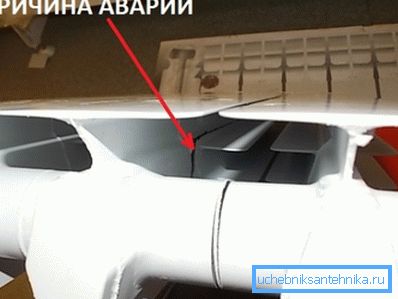

Nuance: aluminij je galvanski par s bakrom. Aluminijski radijatori se ne mogu koristiti u istom krugu s bakrenim cijevima: slaba struja koja nastaje između metala pridonosi njihovoj ubrzanom koroziji.
- Lijevano željezo se malo razlikuje od aluminijskog otpora prema hidrauličkom pritisku (iste 10-16 atmosfere); ali ima mnogo veći toplinski kapacitet. Toplinska inercija sustava grijanja je vrlo korisna za njegov rad iz kotao na kruta goriva s periodičnim spaljivanjem.
- Definitivno svojstvo čeličnih baterija je najveća snaga. Omogućuje korištenje tih grijača u svim centralnim sustavima grijanja: naponi za temperaturu i tlak su apsolutno sigurni za sve zavarene konstrukcije.
Nedostatak čeličnog radijatora uključuje umjerenu toplinsku vodljivost materijala, što čini njegovu prigušenost gotovo beznačajnim: krajevi peraja će uvijek biti mnogo hladnije od rashladne tekućine.
- Bimetalni radijatori potpuno rješavaju ovaj problem.. Čelična jezgra odjeljka pruža svoju čvrstoću rastezljivosti, a aluminijska ljuska pruža veliko područje finninga s visokom toplinskom vodljivosti. Ova vrsta baterije je nedavni hit s vlasnicima apartmana s centralnim grijanjem.

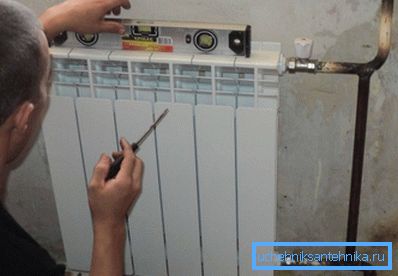

Nuance: kod instalacije centralnog sustava grijanja s vlastitim rukama zajedno s bimetalnim radijatorima, bolje je odabrati čelične cijevi umjesto metalnog polimera ili plastike. Koji je razlog uputa - lako je razumjeti: kolika je točka montaže baterija koje mogu podnijeti pritisak do 50 kgf / cm2, ako se dovodna linija pukne već u 15?
Tipične vrijednosti prijenosa topline
Nakon izračuna kapaciteta radijatora grijanja za određenu prostoriju, moramo izračunati broj sekcija u njemu. Očito, za to morate znati glavni parametar - prijenos topline u jednom odjeljku.
Točne vrijednosti uvijek se nalaze u popratnoj dokumentaciji za grijač ili na web mjestu proizvođača.
Tipičan - za većinu proizvoda na tržištu su sljedeći:
- Odjeljak od lijevanog željeza standardne veličine (s udaljenosti od 500 mm na bradavicama) može osloboditi oko 160 vata topline.
- Izračun bimetalnih radijatora grijanja može se provesti, počevši od prijenosa topline u odjeljku od 180 W.
- Izračun radijala za grijanje aluminija obično se obavlja na temelju vrijednosti od 200 wata po sekciji.
Dakle, za našu kuću u Verkhoyansk trebamo 29.200 / 200 = 146 aluminijskih sekcija.
Kao i uvijek, postoji niz nijansi.
- Proizvođači upućuju na vrijednosti protoka topline na temperaturi rashladne tekućine koja iznosi 90 ° C. Stvarne vrijednosti su obično niže.

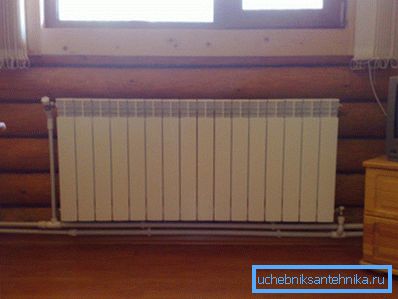

- Jednostrano povezivanje dugačkog sekcijskog grijača posljednji će dijelovi uvijek biti hladniji od prvog. Radijator u 10 ili više sekcija bolje je povezati s dvije strane; time ćemo osigurati kanal za hlađenje duž cijele duljine kolektora. Osim toga, u ovom slučaju baterija se neće morati prati.
- Izračun čeličnih radijatora je problematičan samo zato što nemaju dijelove, a dimenzije variraju od modela do modela. Za informacije o toplinskoj snazi uređaja morat ćete otići na web stranicu proizvođača.
zaključak
Nadamo se da će predložene metode proračuna pomoći čitatelju u projektiranju sustava grijanja za vlastite domove.
Priloženi videozapis, kao i uvijek, sadrži dodatne informacije. Sretno!
