Izračun grijaćih radijatora privatne kuće: koje su baterije

Zagrijavanje i grijanje vlastitog doma uvijek ima jednu od primarnih vrijednosti u životu osobe, osobito ako živi u hladnim područjima, stoga možete koristiti kalkulator za izračunavanje radijatora privatne kuće ili sami napravite takve izračune koji će biti precizniji.

Ali to neće biti dovoljno za izračun koliko dijelova vam je potrebno za određenu prostoriju, također ćete morati voditi brigu o maksimalnom prijenosu topline uređaja koji je povezan s njihovom vezom i vrstom kruga, kao i ispravno mjesto uređaja, što je također od velike važnosti za stvaranje mikroklime.

Unutarnji krug radijatora

Naravno, postoje mnogi zahtjevi, ali nisu sve što je komplicirano, kako se čini na prvi pogled, što ćemo vam sada reći, a mi ćemo također pokazati na temu videozapisa u ovom članku.

Kako izračunati snage radijatora

Postoje prilično složeni izračuni koji se koriste u dizajnu stambenih i javnih zgrada, koji uzimaju u obzir mnogo različitih nijansi, koje se, možda, mogu poznavati samo dizajnerima.

Nudimo vam jednostavniji način izračuna, u kojem su moguće male pogreške, no ipak ova metoda funkcionira i nikome nije uspjela.

Što su radijatori

Bimetalni radijatori
  • Bimetalni radijatori za grijanje danas je moguće pozvati najviše tražene ne samo za autonomne, već i za centralizirane sustave - unatoč činjenici da je njihova cijena veća od one od lijevanog željeza, vinogradari ih umjesto lijevanog željeza postavljaju u svoje privatne apartmane. Takva popularnost nije uzaludna - uređaj je izrađen od dva metala - iznutra ima čelik koji može izdržati gotovo svaki mogući tlak u krugu grijanja, čak iu višekatnim zgradama, a na vrhu je aluminij, koji ima vrlo visoku toplinsku vodljivost. U pravilu, takve baterije su presjeka, a veličina jednog uređaja ovisit će o snazi ​​potrebnoj za grijanje određene prostorije.
proizvođač obilježavanje Udaljenost između osi Parametri W / W / H (mm) Maksimalni radni tlak (bar) Odjeljak toplinske energije (W) Glasnoća odjeljka (l) Masa (kg) Maks. ? C Jamstveni period
globalan STIL 350 350 425/80/80 35 125 0.16 1.56 110 10
STYLE 500 500 575/80/80 35 168 0.2 1.97 110 10
STYLE PLUS 350 350 425/80/95 35 140 0.17 1.5 110 10
STYLE PLUS 500 500 575/80/95 35 185 0.19 1.94 110 10
Tenrad TENRAD 350 350 400/80/77 24 120 0.22 1.22 120 10
TENRAD 500 500 550/80/77 24 161 0.15 1.45 120 10
Altermo ALTERMO LRB 500 575/82/80 18 169 0.15 2.5 130 5
ALTERMO RIO 500 570/82/60 18 166 0.15 2.0 130 5
Grandini GRANDINI 350 350 430/80/82 16 130 0.26 1.55 120 5
GRANDINI 500 500 530/80/80 16 167 0.38 1.85 120 5

Tablica parametara od nekih proizvođača na bimetalnim radijatorima

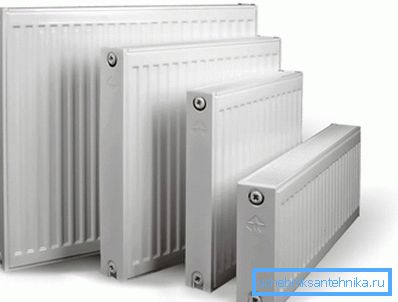

Radijatori od čeličnih ploča
  • Najveći proračun može se nazvati grijačima od čeličnih ploča., gdje postoji vrlo visoki prijenos topline, koji se stječe zbog udaljenosti između osi i U-oblika ploča smještenih na cijevima, gdje se cirkulira rashladno sredstvo. Mogu biti jedan, dva ili tri, od kojih se, naravno, snaga uređaja povećava s istom količinom vode koja cirkulira u njemu.
  • Takve strukture su dovoljno jake i podnose visoki pritisak, ali njihov glavni problem leži u njihovoj osjetljivosti na koroziju. i to je vjerojatno glavni razlog zašto uputa ne preporučuje da ih koriste u centraliziranom grijanju - tijekom spuštanja vode kisik ulazi u spremnik, što uzrokuje reakciju i uređaj će hrđati. Također, čelični radijatori se koriste kao grijač ručnika, ali kao baterije oni su napravljeni samo po pojedinačnoj narudžbi, budući da su ovdje potrebni pocinčani ili nehrđajući čelik, a to je vrlo skupo.

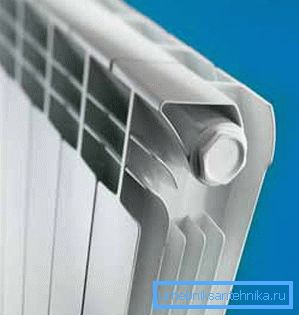

Odsječak aluminija
  • Aluminijski radijatori imaju najveću disipaciju topline., koji se mogu napraviti, i sekcijski i ploče, a izrađuju se ubrizgavanjem ili ekstruzijom (druga metoda je nešto jeftinija, ali ovdje je slaba točka zalijepljena ili zavarena). Naravno, uređaji za grijanje izrađeni od takvog metala vrlo su skupe, ali, kako razumijete, plaćaju za kvalitetu i štoviše puno novca, ali se mogu koristiti samo za autonomne sustave. Činjenica je da rashladna tekućina koja cirkulira u takvim uređajima treba biti antifriz s posebnim aditivima koji se odupiru koroziji i skaliranju, a to je moguće samo u autonomnim krugovima.

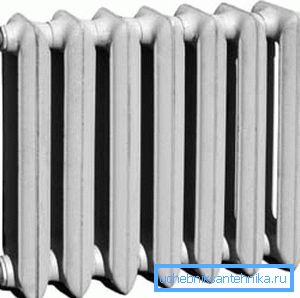

Radijator od lijevanog željeza
  • I, naravno, bolno je poznato svim baterijama od lijevanog željeza., kao na gornjoj slici, koji su ugrađeni u veliku većinu stanova u višekatnim zgradama i danas su instalirani u novim zgradama, a oni su se vrlo dobro uspostavili. Glavni nedostaci takvih uređaja uključuju veliki kapacitet odjeljaka (morate zagrijati mnogo vode) i debele zidove koji se dugo zagrijavaju, ali i duže vrijeme. Međutim centralizirani sustavi grijanja izvrsno se slažu s takvim nedostatcima - volumen tamo znači malo protiv opće pozadine, ali sporo hlađenje je vrlo povoljno jer je povezano s periodičkim cirkulacijskim ciklusima - kad sustav ne radi, toplina se čuva (za autonomne krugove takvi radijatori će biti skupi za rad) ,

Izračunajte snagu

Napomena. Treba napomenuti da je najučinkovitije mjesto za postavljanje radijatora ispod prozora. Topli zrak iz uređaja, koji se diže, tvori prepreku hladnim tokovima koji se kreću od stakla.

Najučinkovitije mjesto za postavljanje radijatora je ispod prozora.

Kao što smo već rekli, nećemo se morati baviti složenim proračunima, budući da je moguće izračunati grijanje radijatora za privatnu kuću na jednostavniji način, pa čak i ako to nije posve točno, međutim, to je učinkovito i većina vodoinstalatera radi upravo to bez pokretanja sustava u rad nema prigovora.

Ali postoje dva načina izračuna - u smislu površine i volumena prostorije - prva opcija je moguća samo ako visina stropa ne prelazi 270 cm, ali ako se ova brojka pojavi više, onda se u takvim slučajevima snaga računa iz norme po kubičnom metru.

Obratite pažnju! Za Moskvu i moskovsku regiju po četvornom metru prostora, potrebno je 100 vata toplinske energije, a po izračunu po volumenu, potrebno je 41 wata po m 3.

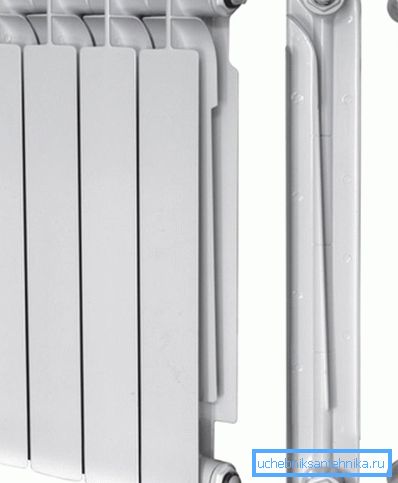

Sekcije mogu biti uklonjene ili dodane

Naučimo kako izračunati broj radijatora u privatnoj kući po površini (stropovi ne veći od 270 cm) i za to ćemo koristiti formula K broj sekcija = S * 100 / P, gdje S je veličina naše sobe, a P je toplinska snaga jednog dijela. Na primjer, uzmimo malu sobu od 34m, što znači da imamo S = 12m2, a za jedinicu uzimamo dio Grandini od 130W radijatora.

U tom slučaju, ako imamo takve podatke, zamijenit ćemo ih u formulu, zatim K broj sekcija = S * 100 / P = 12 * 100/130 = 9.23. Ali, u pravilu, zaokruživanje se vrši na velik način, što znači da za sobu od 12m2 trebate radijator od 10 sekcija, ako je Grandini 350 (za ostale uređaje vidi vrijednost snage u tablici).

Za one slučajeve, ako strop ima, na primjer, 3m, prikladna je druga formula - V * 41 / P i uzimamo sobu s istim područjem, zatim K broj sekcija = V * 41 / P = 4 * 3 * 3 * 41/130 = 11,35 ili 12 dijelova sličnog radijatora.

zaključak

Valja napomenuti da možete izračunati vlastitim rukama za sve radijatore, a metal ovdje nije bitan - proizvođač će u svakom slučaju označiti snagu odjeljka ili ploče. Samo ploče koje ne trebate računati u odjeljcima, već na komadiće, koristeći slične formule, gdje je P jednaka snazi ​​jednog grijača ploče.
