Izračun grijanja u stambenoj zgradi i preporuke o izboru

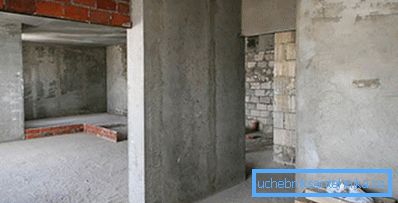

Ovaj je članak upućen čitatelju koji će živjeti u stanu u državi nakon graditelja. U pravilu, to podrazumijeva ulazak u stan i prigušene grane iz uspona sustava grijanja. Moramo naučiti kako izračunati toplinsku snagu uređaja za grijanje i istovremeno se upoznati s preporukama o njihovom odabiru i instalaciji.

zadaci

Počnimo s formulacijom zadataka.

Imamo sljedeće:

1. Izračunajte količinu potrebne topline za održavanje ugodne temperature u apartmanu.
2. Odaberite vrstu grijalica i njihovu veličinu, ovisno o potrebi za toplinom.
3. Odlučite o veličini i materijalu cijevi.
4. Odaberite ventil za zaustavljanje.

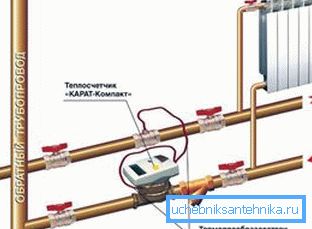

Osim toga: ako je u vašem stanu jedini ulaz grijanja za vodoravno ožičenje, bilo bi čudno da ga ne koristite, a ne da instalirate mjerač topline. On je u mogućnosti pružiti vrlo opipljive uštede na komunalnim poduzećima u sezoni grijanja.

Izračun topline

Moguće je na dva načina.

Izračun površine

Jednostavnija shema u kojoj se koristi toplinska energija od 1 kilovata na 10 m2 površine. Osim toga, koriste se regionalni koeficijenti:

Dakle, za stan površine 74 m2 u novoj zgradi Yalta, potreba za toplinskom snagom iznosi 7,4 * 0,7 = 5,18 kW.

Jao, jednostavnost nije uvijek praćena velikom točnošću izračuna.

Predložena shema daje značajne pogreške iz nekoliko razloga:

• Varijacija u visini stropova donijet će promjenu volumena prostorije sa svojim konstantnim područjem. Jasno je da za zagrijavanje povećanog volumena treba više topline.
• Oba prozora i vrata su mnogo više topline propusne od zidova.. Logično je pretpostaviti da će svaki dodatni prozor povećati gubitak topline.

• Također se ne može zanemariti mjesto stanovanja.: na uglu i kraj apartmana veći broj zidova bit će zajednički sa ulicom.

Obračun po volumenu

Zato se preciznija vrijednost toplinske energije može dobiti pomalo kompliciranom metodom:

1. 40 vata topline se uzima po kubnom metru zagrijane jedinice.
2. 100 watt je dodan u svaki prozor. Na ulaznim vratima - 200.
3. Za apartmane koji se nalaze u stražnjici kuće i imaju dodatni, uz fasadu, zidovi s ulicom, koriste se faktor od 1.2.
4. Konačno, ovdje spomenuti regionalni koeficijent vrijedi.

Kao primjer, izračunavamo potrebu za toplinom dvosobnog stana za sljedeće uvjete:

• Njegova površina je 58 četvornih metara.
• Visina stropova - 3 metra.
• Ukupan broj prozora - 4. Ulazna vrata - jedna.
• Apartman se nalazi na kraju kuće.
• Kuća se nalazi u gradu Komsomolsk-on-Amur na Khabarovskom području Ruske Federacije.

Dakle:

1. Volumen prostorije je 58 * 3 = 174 m3.
2. Osnovna vrijednost toplinske snage je 40 * 174 = 6960 vata.
3. Četiri prozora i vrata će dodati 600 wata (100 * 4 + 200). 6960 + 600 = 7540.
4. Dodatni ukupni zid s ulicom će prisiliti pomnožiti tu vrijednost s 1,2. 7540 * 1.2 = 9048.
5. Budući da su zime u Komsomolsku prilično teške, uzimamo regionalni koeficijent jednak 1,6. 9048 * 1,6 = 14476,8 vata.

Izbor grijanja

U trgovinama opreme za grijanje nalaze se sljedeće glavne vrste grijača:

Navedite: prikazujemo prosječne vrijednosti u okviru statističkih podataka dostupnih autoru. Stvarna svojstva grijača mogu se naći u popratnoj dokumentaciji ili na web stranici proizvođača.

O ovim grijačima korisno je znati nekoliko stvari.

• Uobičajena bolest od lijevanog željeza baterije - raskrižje curenja nakon nekoliko godina rada. Paronit brtvila između sekcija postupno gubi elastičnost. Potrebno je hladiti radijator - a istodobno spuštanje temperature mijenja linearne dimenzije sekcija uzrokuje pojavu kapljica.

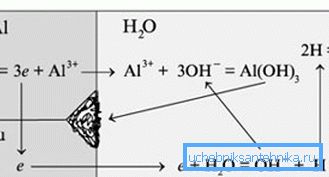

• Aluminij je galvanski par s bakrom. Voda je, zahvaljujući rastvorenim solima, elektrolit. Potrebno je kombinirati aluminijske radijatore s bakrenim cijevima u zajedničkom krugu, a proces ionskog migracija koji nastaje u njoj uzrokuje brzu elektrokemijsku koroziju akumulatora.

Napomena: u sustavu centralnog grijanja nikada ne znate kakvu vrstu cijevi koriste kada instalirate vaš brod svojim susjedima.

• Glavni nedostatak registara (koji uključuju cjevaste čelične radijatore) je depresivno nizak toplinski tok po jedinici volumena. Povezan je s prilično umjerenom toplinskom vodljivošću čelika: nema smisla da ga isporučuje s razvijenim finning jednostavno zato što će krajevi peraja biti osjetno hladniji od rashladne tekućine.
• Lamelarni radijatori imaju prekratak životni vijek (uglavnom ne više od 10 godina). Većina jeftinih uređaja za grijanje ovog tipa izrađena su od korozivnih čelika; kada zrače ili damping sustav grijanja za ljeto, oni korodirati iznutra prema van.

Koji uvjeti trebaju raditi uređaji za grijanje? Standardni parametri centralne grijanja su sljedeći: tlak - 3-4 kgf / cm2; temperatura je ograničena postojećim SNiP-om i u bilo kojem inženjerskom sustavu stambene zgrade ne smije prijeći 95 ° C.

Zanimljivo je: u predškolskim ustanovama temperatura rashladne tekućine je ukupno ograničena na 37 ° C.

Čini se da s takvim parametrima možete koristiti apsolutno bilo koje baterije: radne temperature i pritisci u svim slučajevima prelaze vrijednosti koje smo dali, no valja razmatrati da u stvarnim uvjetima temperatura i tlak centralnog sustava grijanja mogu biti znatno veći.

U kojim okolnostima?

Dajmo nekoliko primjera.

• U teškom hladnoću s niskim parametrima grijanja u apartmanima postavlja se neprihvatljivo niska temperatura. Jedan od praktičnih načina rješavanja ovog problema u kritičnim situacijama je rad sklopa dizala bez mlaznice, s prigušenim prigušivačem.
• Sustav grijanja ne prima mješavinu rashladne tekućine iz izravnih i obrnutih cjevovoda, već vode izravno s dovodne linije; istodobno, temperatura može doseći 150 ° C, a tlak - 7 kgf / cm2.
• Prilikom pokretanja sustava grijanja, preporučljivo je najprije otvoriti ventil kuće na povratnoj cijevi. Oslonac mora biti otvoren vrlo sporo; ona se dovodi do potpuno otvorenog položaja tek nakon izjednačavanja pritisaka na stazi i konturi. Tek nakon otvaranja ventila na terenu.
• Potrebno je da bravar požuri i otvori bilo koji od ventila brzo - i takozvani hidraulični čekić će se pojaviti u praktički nepresušnom vodenom mediju. Na prednjoj strani vode za punjenje kruga, tlak više ne može doseći 3-4, ali sve 20-25 atmosfere.

Zato je za centralni sustav grijanja moguće s laganim srcem preporučiti samo dvije vrste grijača:

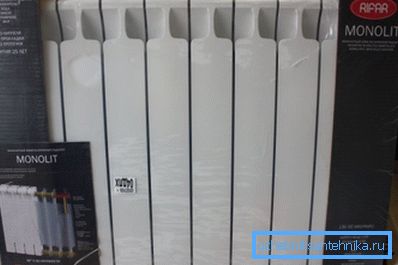

1. Bimetalni radijatori. Oni su jezgra čelika otporna na koroziju s vanjskom školjkom aluminija. Čelik osigurava mehaničku čvrstoću i otpornost na elektrokemijsku koroziju, aluminijski razvijenu finning s visokom toplinskom vodljivosti.
2. Ako si možete priuštiti izdvajanje značajne količine prostora za uređaje za grijanje, možete koristiti čelične registre.

Izračun topline

Kako odabrati optimalan broj dijelova radijatora za sobu? Kako izračunati toplinski kapacitet registra?

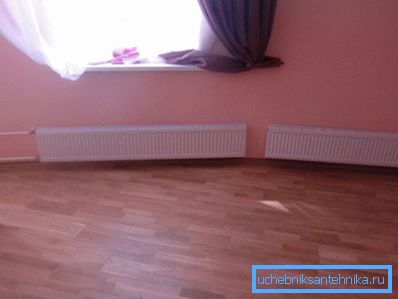

Izračun potrebe za sobnim grijanjem je isti kao i za cijeli stan. Nuance: izračun treba uzeti u obzir volumen prostora bez grijanja aparata (hodnik, kupaonica, WC).

Dakle, ako soba, za grijanje koje zahtijeva 2 kW, pridružuje hodniku, za koje je proračun dala vrijednost protoka topline od 400 vata, trebali biste se brinuti o kupnji radijatora kapaciteta 2400 wata.

radijator

Da biste ponovno izračunali ovu snagu u broju dijelova bimetalne baterije, dovoljno ga je podijeliti toplinskim tokom navedenim u dokumentaciji za jedan odjeljak. S odsječkom snage od 180 W, radijator od 2400 watta trebao bi imati 2400/180 = 14 (zaobljenih) odjeljaka.

Ovdje, međutim, postoji nekoliko suptilnosti.

1. Proizvođači pokazuju toplinski tok za temperaturnu deltu između rashladnog sredstva i zraka na 70 stupnjeva. Ako trebate održavati + 20 ° C u prostoriji, radijator bi trebao biti zagrijavan na 90 ° C. Ako je temperatura delte polovica - očito, toplinski učinak uređaja će pasti za pola i morat će se nadoknaditi dodatnim dionicama.

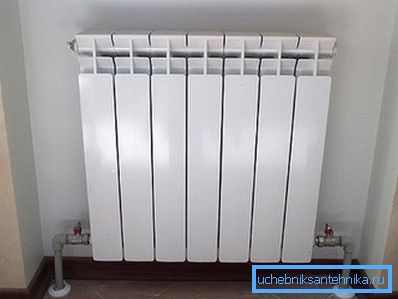

2. S dugim radijalnim radijatorom, njezini vanjski dijelovi bit će znatno hladniji od prvih iz košuljice. Jednostavna uputa pomoći će u rješavanju ovog problema: spojite uređaj prema shemi od dna do dna.

Usput: s takvom shemom povezivanja, nećete imati problema s muljajem radijatora. Tijek rashladne tekućine kroz donji razvodnik će nositi sve naslage.

prijaviti

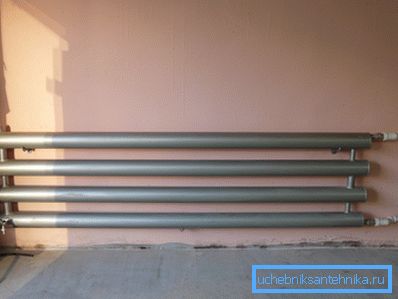

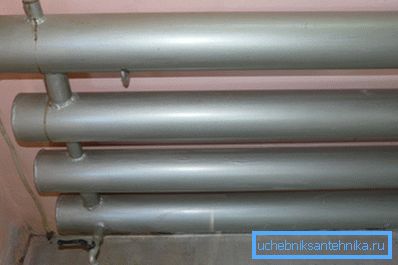

Kako izračunati registar ako je vaš izbor na njemu?

Protok topline iz jedne horizontalne cijevi izračunava se formulom Q = Pi * Dn * L * k * Dt, u kojoj:

• Q - željena vrijednost u vatima.
• Pi je broj pi uzeto da bude 3,1415.
• DN - vanjski promjer cijevi u metrima.
• L je njegova duljina (također u metrima).
• k - koeficijent toplinske vodljivosti, uzeti za čeličnu cijev koja je jednaka 11,63 W / m2 * C.
• Dt - istu temperaturu delta između rashladnog sredstva i zraka u sobi.

Budući da se grijanje obično koristi vodoravnim vodovima s više dijelova, morate uzeti u obzir da će gornji dijelovi dati toplinu prema gore iz donje cijevi. Budući da je njegova temperatura nešto veća od okolnog zraka, toplinski tok iz ovih odjeljaka bit će manji. Stoga, za sve sekcije osim prvog, u izračunima se koristi dodatni faktor od 0,9.

Kao primjer, radimo vlastite ruke izračun snage registra s četiri odjeljka promjera 159 mm i dužinom od 3,2 metra na svojoj temperaturi od 70 stupnjeva, a temperatura zraka u sobi je 18 ° C.

1. Tijek topline iz prvog odjeljka bit će jednak 3.1415 * 0.159 * 3.2 * 11.63 * (70-18) = 967 vata (zaokružen na cijelu vrijednost).
2. Tijek topline iz svakog od sljedećih odjeljaka jednak je 967 * 0,9 = 870 vata.
3. Ukupna toplinska snaga iznosi 967+ (870 * 3) = 3577 W.

cijevi

materijal

Koje cijevi želite raditi kada instalirate centralni sustav grijanja?

Iz gore navedenih razloga, bolje je napustiti sve vrste plastičnih i metal-plastičnih cijevi za grijanje.

U suhom ostatku - samo tri mogućnosti:

• Crne čelične cijevi na zavarivanje.
• Pocinčani čelik na niti.
• Inovani nehrđajući čelik s cijevnim armaturama.

Dodajte nekoliko komentara na popis.

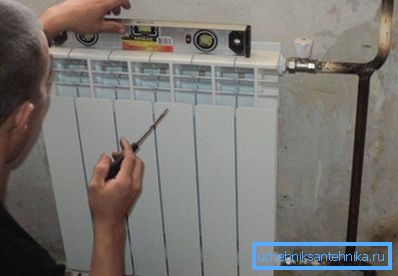

Crni čelik s zavarenim spojevima je najpopularnije rješenje. Zapravo, mnogo je lakše zavarivati ​​dijelove konture, nego zavarati navojem i prilagoditi veličinu cijevi.

Čini se da cijevi ne bi trebale hrđati: sustav grijanja mora biti ispunjen tijekom cijele godine, što jamči da unutarnja površina cijevi ne dolazi u dodir s atmosferskim kisikom.

Nije bilo tamo.

Ako u većini apartmana postoje grijači od lijevanog željeza, prije ili kasnije curenja između njihovih dijelova postaju raširena. Propuštanja počinju samo nakon zaustavljanja grijanja: tijekom sezone grijanja, grijani dijelovi od željeza pouzdano stisnu paronitne brtve.

Pogodite što je lakše učiniti za bravara - imaju veliki i svijetli osjećaj svaki dan s remontom akumulatora u apartmanima ili samo poništite cijeli krug za ljeto?

No, galvanizacija navojnih elemenata od lijevanog željeza nema nikakvih problema s hrđavanjem.

Postoji mišljenje da cinkov premaz reagira s tehničkom vodom i brzo sruši. Autor se usuđuje napomenuti da je nakon pola stoljeća rada ponovo otvorio pocinčane uspone u stalinkama. Njihovo stanje nije bilo drukčije od novih cijevi.

Konačno, od nehrđajućeg valovitog cijevi privlače dva svojstva:

1. Jednostavna instalacija pomoću para podesivih ključeva.
2. Mogućnost lakše demontaže armature i promjena konfiguracije sustava.

Nema posebnih problema ili nedostataka u nehrđajućem čeliku. Proizvođači izjavljuju spremnost cijevi da izdrže hidraulični šok do 60 atmosfera i zagrijavaju do 150 ° C.

dijametar

Obično se provodi hidraulički proračun za odabir promjera cjevovoda, uzimajući u obzir tlak u sustavu i ograničenja brzine rashladnog sredstva. Međutim, riječ je o stanu gdje je maksimalna dužina konture ograničena na vrijednost od 30-40 metara. Ako je tako, možemo preporučiti posve određene vrijednosti.

Pažnja: nemojte miješati daljinski upravljač (uvjetni prolaz) s vanjskim promjerom. Za čeličnu cijev DN 15, vanjski promjer je približno jednak 20 mm.

ventil

Što bi to trebalo biti?

• Na ulazu u stan na oba navoja stavljaju se kuglasti ventili, potpuno odsječeni od njenih uspona.
• Nakon što ventil u hrani ne ometa skupe (predfilter). Neće dopustiti da pijesak ili ljestvica začepljuju tanke kanale u vašim baterijama.
• Svaki radijator je opremljen ventilom za napajanje i prigušnicom ili termičkom glavom na povratnoj cijevi. Throttling će pomoći smanjiti troškove topline, kako bi ih uskladili s vašim potrebama.

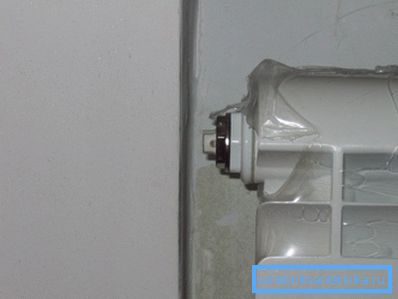

• S nižom priključkom, u jednom od gornjih radijatorskih čepova ugrađen je Mayevsky ventil koji omogućuje oslobađanje zraka.

zaključak

Nadamo se da će naše preporuke biti korisne čitatelju u dizajnu i izgradnji grijanja u vlastitom stanu. Kao i obično, video pridružen članku sadrži dodatne tematske materijale. Sretno!
