Izračun kotla za grijanje: izbor, vrste uređaja i snage,

S novom izgradnjom ili većim popravcima kuće za odmor vrlo je važno pitanje njegovog grijanja. Ovisi o udobnosti stanovanja u zgradi tijekom hladne sezone. Na toj osnovi potrebno je provesti nadležni proračun sustava grijanja u kućici.

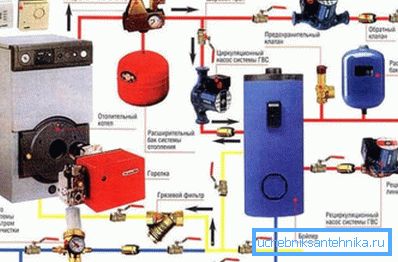

To je grijanje bilo učinkovito, to bi trebalo biti izračunato.

Pod ovom mrežom stručnjaci razumiju skup uređaja koji se sastoje od:

  • generator topline;
  • cjevovod;
  • pumpe;
  • automatski uređaji;
  • dodatni uređaji čiji je cilj transport topline u dnevne sobe.

Pouzdanost i učinkovitost sustava uglavnom ovisi o pravilnoj instalaciji, kompetentnom izračunu broja baterija i njihovih dijelova, mrežnih dijagrama itd.

Kompetentni izbor generatora topline

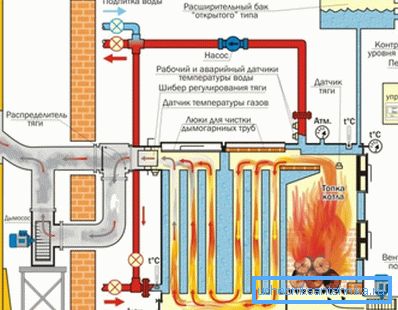

Na fotografiji - sustav s kotao na kruta goriva.

Generatori topline mogu raditi na:

  • plin;
  • struja;
  • tekuće gorivo;
  • kruto gorivo.

Obratite pažnju! Pri odabiru ih treba razmotriti nekoliko čimbenika. To je učinkovitost uređaja za prijenos topline, jednostavnost rada, cijena određene vrste goriva u vašem području.

Vrste uređaja

  1. Dakle, električni uređaji imaju visoku učinkovitost. Međutim, nisu u Rusiji vrlo česte, zbog visokih troškova električne energije i čestih prekida u svojoj opskrbi. Važno je i redovito kapanje napona, što dovodi do oštećenja opreme.
  2. Uređaji za gorivo nisu ekološki prihvatljivi..
  3. Analozi čvrstog goriva, zbog njihovih značajki dizajna, ne mogu biti opremljeni prikladnom automatizacijom. Dakle, oni zahtijevaju prisustvo operatera koji redovito stavlja gorivo u peć (do 4 puta dnevno). Razina prijenosa topline iz takvog uređaja je ciklična. Može se mijenjati unutar 3/5 ° dnevno.
  4. Postoje dvije metode za kompenziranje nedostataka kotao na kruta goriva.. Moguće je integrirati akumulator topline (spremnik za spremanje) kapaciteta 2/10 m3 u krug grijanja. Ili produžiti razdoblje gorenja goriva, čime se povećava povrat energije i snižava broj peći. To se može učiniti uz pomoć uređaja (na primjer, termo balona) koji smanjuju opskrbu kisikom u kotlu.
  5. Kada zgrada ima opskrbu plinom, kotao plinskog goriva će biti najprikladniji i isplativiji. Suvremeni modeli takvih uređaja imaju visoku razinu sigurnosti i učinkovitosti (90/95%). Zahvaljujući jeftinom energetskom nosaču, uštedjet ćete i do 30% novca koji se dodjeljuje kako bi jedinica dobila gorivo.

Obratite pažnju! Ako imate priliku izdvojiti zasebnu sobu za kotlovnicu, možete odabrati grijač s otvorenim spremnikom. Takve jedinice su jeftinije. Ako takva mogućnost ne postoji, kupite analogni uređaj s zatvorenim spremnikom.

Jedinica snage

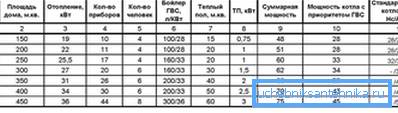

Tablica za izračunavanje snage generatora topline.

Učinkovitost kotla utječe na učinkovitost grijanja i udobnost režima temperature u kući. Ako nema dovoljno snage, bit će cool u sobama. Pri pretjerano visokim stopama, jedinica će trošiti puno goriva.

Izračunavanje grijanja kućice, uzmite u obzir:

  • prostor prostorije (S);
  • specifična jedinica kapaciteta po 10 m3 prostora (WU).

Posljednji parametar prilagođen je koeficijentom koji varira ovisno o regiji lokacije mjesta.

Dakle, gustoća snage je:

  • za Južnu Rusiju - 0,7 / 0,9 kW;
  • za središnje dijelove zemlje -1,2 / 1,5 kW;
  • za Sjevernu Rusku Federaciju - 1,5 / 2 kW.

Potrebna snaga jedinice (Wk) izračunava se prema formuli: Wk = S • Wu: 10.

U životnim uvjetima, zbog prikladnosti izračuna, često se koristi prosječna vrijednost specifične snage po jedinici. Na temelju toga odabire se potrebna izvedba kotla, po stopi od 10 kilovata na 100 m2 prostora.

Dijagram sustava

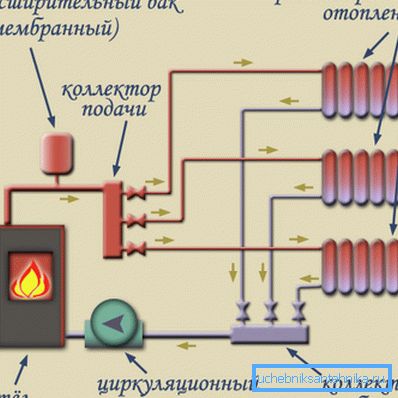

Sustav s pokretom za prisilno hlađenje.
  1. Izgled sustava grijanja ovisi o području vikendice. Njegova gravitacijska kolona (prirodna cirkulacija rashladne tekućine) ne može učinkovito zagrijati zgradu koja ima površinu veću od 100 m2. To je zbog male toplinske inercije mreže.
  2. Za skupnu kućicu morate odabrati sustav prisilne cirkulacije. Oni se provode uz pomoć pumpi koji guraju rashladno sredstvo i ubrzavaju njegovo protjecanje duž kontura.
  3. Kako bi produžio vijek trajanja jedinice, može se montirati na povratnu granu cijevi koje dolaze iz baterija u kotlu. Tako ćete spasiti crpku od djelovanja vrlo vrućeg rashladnog sredstva.

Obratite pažnju! Zimi, crpke rade gotovo neprekidno. Na tom temelju, uređaj koji ste kupili mora biti pouzdan, izdržljiv, tih i ima malu potrošnju energije. Mnogi moderni grijani kotlovi već imaju ugrađene pumpe.

Značajke cjevovoda

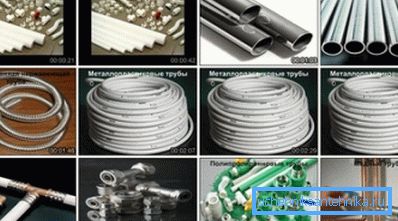

Vrste cijevi za grijanje.

Cijevi za grijanje podijeljene su u dvije velike skupine, a mogu biti:

  • metal: crni čelik, pocinčani, čelik, nehrđajući čelik, bakar;
  • plastika: polietilen, polipropilen, kombiniran (aluminij + plastika).

O vrstama cijevi

U nastavku su neke od značajki ovih proizvoda.

  1. Crne čelične cijevi su zahrđale. Osim toga, prilikom montaže cijevi vlastitim rukama potrebno je zavarivanje.
  2. Proizvodi od pocinčanog materijala se štite od tih nedostataka. Ne korize, možete ih spojiti sa navojem.
  3. Ako odlučite sakriti mrežu na zidovima, najbolja opcija je koristiti bakrene cijevi. Spojeni su u sustav sa srebrnim zalihama, koristeći visokotemperaturno lemljenje.

Takvi proizvodi mogu izdržati pritiske do 200 atmosfere i temperature rashladne tekućine do + 200 stupnjeva. Njihova uporaba jamči trajnost i pouzdanost plinovoda već desetljećima. Nedostaci proizvoda - visoka cijena i složena instalacija.

Struktura metalnih cijevi.
  1. Nedostatke metalnih proizvoda nedostaju polimernih kolegama. Najpouzdaniji od njih su aluminijske plastične cijevi. Sastoje se od gornjih i donjih slojeva, između kojih je lijepljena aluminijska folija.

Glavne prednosti takvih cijevi:

  • visoka razina snage;
  • zaštita od difuzije kisika koja produljuje život mreže i štedi od korozije;
  • mala količina hidrauličkog otpora;
  • antistatički;
  • jednostavnost instalacije;
  • spor rast depozita na unutarnjim zidovima i njihova beznačajnost.

Metalni plastični cjevovodi mogu se instalirati bez zavarivanja, pomoću navojnih spojeva. Ta okolnost olakšava i smanjuje troškove montažnog rada.

  1. Ne manje pouzdani proizvodi izrađeni od umreženog polipropilena. Oni mogu podnijeti dugotrajno zagrijavanje do +100 stupnjeva.

Vrste ožičenja

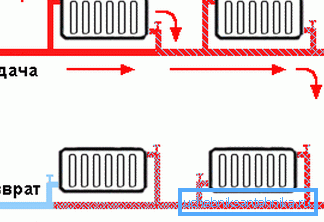

Jedno grijanje.

Broj cijevi potrebnih za uređenje sustava grijanja ovisi o vrsti ožičenja koje odaberete.

  1. Dvokomponentna shema omogućava učinkovito zagrijavanje čak i velikih prostorija. Ako je sustav opremljen termostatima, moguće je postaviti temperaturne uvjete u svim sobama odvojeno.

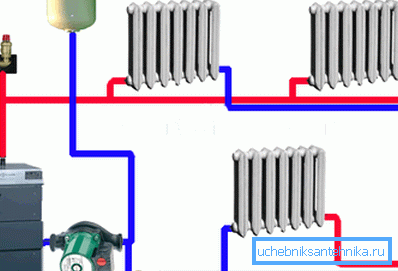

Sustav je dvoslojni.
  1. Glavne prednosti jednostupanjskog sustava grijanja su jednostavno oblikovanje, jednostavnost i niska cijena instalacije.

Izračun topline

Prijenos energije iz rashladne tekućine u sobe vrši se pomoću uređaja za grijanje.

Postoje takvi tipovi:

  • konvektivni ili rebrasti kolege;
  • zračenja, oni predstavljaju infracrveni emiteri;
  • radijatorske konvektivne naprave (radijatori svih vrsta).
Prijenos topline različitih uređaja za grijanje.

U našoj zemlji, najčešći uređaji za grijanje - sektorski radijatori.

Uputa upozorava da će prije instaliranja biti potrebno izračunati broj sekcija potrebnih za svaku sobu.

  1. Za izračune, morate znati toplinsku učinkovitost jednog dijela radijatora. Podijeljen je s 100. Postoji još jedan način - da saznate koje se područje može zagrijati u jednom odjeljku. A onda, znajući područje cijele sobe, lako je izvršiti potrebne proračune.
  2. Standard se smatra visinom soba 2,7 m.
  3. Dajmo primjer. Izlaz topline dijela iznosi 190 W (proizvođači uvijek naznačuju). Podjelom ove vrijednosti za 100, dobivamo površinu od 1,9 m2, koja se može zagrijati po jednom odjeljku. Stoga, za sobu od 20 m2, potreban je radijator koji se sastoji od (20: 1.9) 10,52 elementa, zaobljenih - od 11.
  4. Kada soba ima pristup balkonu ili je kraj, broj odjeljaka je poželjno povećati za 2/3.

zaključak

Ako želite stvoriti učinkovit sustav grijanja u kućici, morat ćete pažljivo izračunati sve njegove parametre. Izračuni za domaće prostorije nisu tako komplicirani i možete ih sami izvršiti. Videozapis u našem članku pomoći će vam u tome.
