Izračun promjera cijevi za grijanje važan je stupanj u

16-03-2018
Grijanje

Kada je riječ o instaliranju sustava grijanja, cijev se često odabire jednostavno na temelju savjeta prijatelja ili preporuka prodavača u trgovini. Izračun promjera cijevi za grijanje nije uvijek obavljen.

Odabir veličine slučajno postoji rizik da će sustav grijanja raditi neučinkovito.

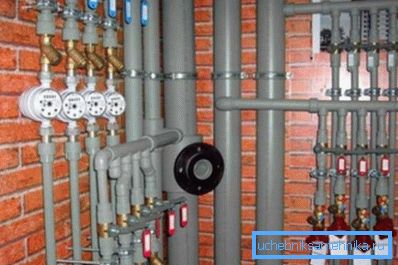

Odabir promjera cijevi za grijanje

Utjecaj promjera na rad grijanja

Instalacijske upute za sustav grijanja vjerojatno neće utjecati na izračun cjevovoda (također saznajte kako izračunati promjer cijevi za grijanje).

U međuvremenu, kada se kreće kroz cijev, rashladna tekućina susreće nekoliko vrsta otpornosti, a to treba uzeti u obzir kod odabira standardne veličine:

  • zidne trenje. Zbog toga se dio brzine gubi;
  • gubitak brzine prilikom skretanja. Ožičenje oko stana ne može se izvoditi bez okreta (osim toga, jesu li se okreću pod kutom od 90?);
  • promjene promjera. Ako pokušavate koristiti različite veličine pri distribuciji u stan, otpornost na protok također će se promatrati na mjestima konjugacije različitih veličina.

Obratite pažnju! Sužavanje promjera cijevi za grijanje je nepoželjno. Kada se ožičenje oko kuće mora koristiti istu veličinu. Iznimka je dopuštena u slučaju velike duljine cirkulacijske petlje, u kojem slučaju je moguće povećati brzinu rashladnog sredstva smanjenjem D.

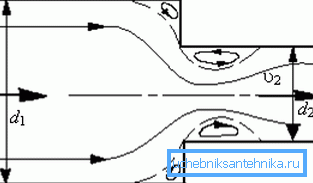

Dijagram pokazuje prirodu kretanja tekućine tijekom kontrakcije cijevi

Što se tiče samo cjevovoda, njegova glavna karakteristika koja utječe na kretanje rashladnog sredstva može se nazvati unutarnji promjer (D). Što je manji, to je veći pritisak, i obratno - dok Dw raste, pritisak u sustavu padne. To treba uzeti u obzir prilikom odabira promjera cijevi za grijanje.

Uobičajena pogreška vodoinstalatera amatera povezana je s ovim fenomenom. Sigurni su da, ako uzmete veću veličinu, tada će još više nositelja topline proći kroz radijatore i soba će se zagrijati brže.

U stvari, učinak će biti suprotan - zbog pada tlaka, baterije će ostati hladne. U tom slučaju, instalacija snažnije cirkulacijske crpke može pomoći, ali cijena takvog rješenja je visoka, puno je lakše odabrati pravi promjer.

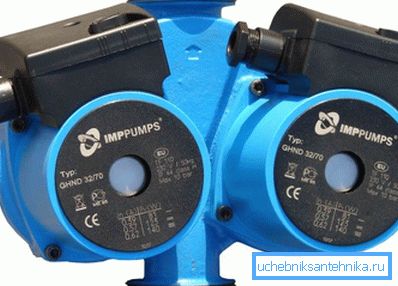

Na fotografiji - cirkulacijska crpka

Primjer izračuna sustava grijanja

U pravilu se obavlja pojednostavljeni proračun temeljen na takvim parametrima kao što su volumen prostorije, razina njegove izolacije, brzina protoka rashladnog sredstva i razlika temperature u ulaznim i izlaznim cjevovodima.

Promjer cijevi za grijanje prisilnom cirkulacijom određuje se sljedećim redom:

  • određuje se ukupna količina topline koja se mora prenijeti u prostoriju (toplinski učinak, kW), a možete se usredotočiti i na tablične podatke;

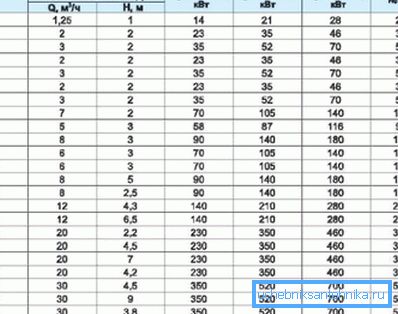

Vrijednost toplinske snage ovisno o temperaturnoj razlici i snazi ​​pumpe
  • tražeći brzinu kretanja vode, odredite optimalni D.

Izračun topline

Kao primjer, bit će standardna soba dimenzija 4,8x5,0x3,0 m. Krug grijanja s prisilnom cirkulacijom, potrebno je izračunati promjer cijevi za grijanje za ožičenje oko stana. Osnovna formula je sljedeća:

u formuli se koristi sljedeća notacija:

  • V je obujam prostorije. U primjeru, to je jednako 3.8 • 4.0 • 3.0 = 45.6m3;
  • ?t je razlika između temperature na ulici i u sobi. U primjeru, uzeto je 53 ° C;
Minimalne temperature mjeseca za neke gradove
  • K je poseban koeficijent koji određuje stupanj izolacije zgrade. Općenito, njegova je vrijednost u rasponu od 0,6-0,9 (koristi se učinkovita toplinska izolacija, podovi i krovovi su izolirani, ugrađeni su barem dvostruki prozori) na 3-4 (zgrade bez toplinske izolacije, npr. Kabine). U primjeru se koristi srednja varijanta - stan ima standardnu ​​toplinsku izolaciju (K = 1,0 - 1,9), prihvaćen je K = 1,1.

Ukupna toplinska snaga treba biti 45,6 • 53 • 1,1 / 860 = 3,09 kW.

Možete koristiti tablične podatke.

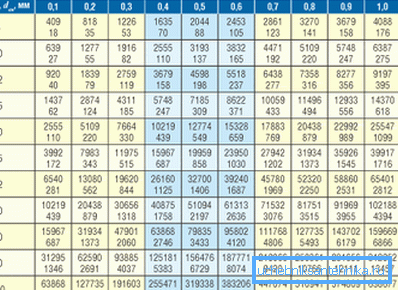

Tablica za izračun topline topline

Određivanje promjera

Promjer cijevi za grijanje određuje se formulom

Gdje se koristi oznaka:

  • ?t- temperaturna razlika rashladne tekućine u dovodnim i odvodnim cjevovodima. S obzirom da se voda isporučuje na temperaturi od oko 90-95 ° C i ima vremena da se ohladi na 65-70 ° C, razlika u temperaturi može biti jednaka 20 ° C;
  • v brzina kretanja vode. Nije poželjno da ona premašuje 1,5 m / s, a minimalni dopušteni prag iznosi 0,25 m / s. Preporuča se zaustavljanje pri srednjoj brzini od 0,8 - 1,3 m / s.

Obratite pažnju! Pogrešan izbor promjera cijevi za grijanje može dovesti do smanjenja brzine ispod minimalnog praga, što zauzvrat uzrokuje zaglavljivanje zračnog prometa. Kao rezultat toga, učinkovitost rada će postati nula.

Vrijednost Dn u primjeru bit će v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Ako obratite pozornost na veličine, na primjer, PP cjevovod, jasno je da jednostavno nema takvih Dn. U ovom slučaju samo odaberite najbliži promjer propilenskog cjevovoda za grijanje.

U ovom primjeru možete odabrati PN25 s Dv 33,2 mm, što će dovesti do laganog povećanja brzine rashladnog sredstva, ali će i dalje ostati unutar prihvatljivih granica.

Značajke sustava grijanja s prirodnom cirkulacijom

Njihova glavna razlika je u tome što ne koriste cirkulacijsku crpku za stvaranje pritiska. Tekućina se pomiče gravitacijom, nakon grijanja, gura se prema gore, prolazi kroz radijatore, ohladi i vraća u kotlu.

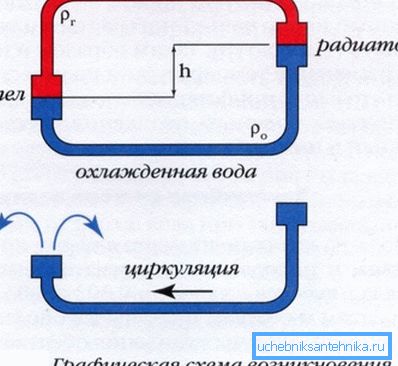

Dijagram pokazuje princip tlaka cirkulacije

U usporedbi s sustavima prisilne cirkulacije, promjer cijevi za grijanje prirodnom cirkulacijom trebao bi biti veći. Temelj za izračun u ovom slučaju je taj da kružni pritisak premašuje gubitke trenja i lokalne otpora.

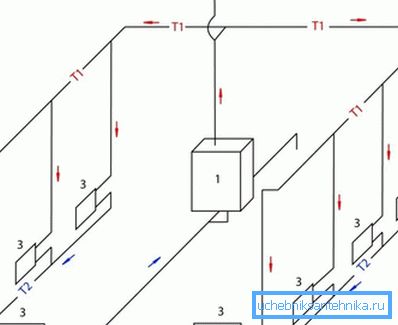

Primjer ožičenja s prirodnom cirkulacijom

Da ne bi svaki put izračunavali vrijednost tlaka cirkulacije, postoje posebne tablice sastavljene za različite temperaturne razlike. Na primjer, ako je duljina cjevovoda od kotla do radijatora 4,0 m, a razlika temperature 20 ° C (70 ° C u izlazu i 90 ° C u opskrbi), tada će tlak cirkulacije biti 488 Pa. Na temelju toga, brzina rashladnog sredstva se odabire promjenom D.

Prilikom izvođenja izračuna vlastitim rukama potrebno je izračun potvrde. To jest, izračuni se izvode obrnutim redoslijedom, svrha ispitivanja je utvrditi da gubitci zbog trenja i lokalnog otpora ne prelaze tlak cirkulacije.

sažimanje

Izračun cjevovoda za grijanje vrlo je važan zadatak u fazi projektiranja. Informacije iz članka omogućuju samostalno izračunavanje sustava grijanja kako bi se zajamčila ugodna mikroklima u kući (vidi i članak koji su cijevi za grijanje bolje: analiza 4 najčešćih opcija).

U videu u ovom članku izračun cjevovoda izvodi se pri dopuštenom broju okretaja.
