Izračun radijatora grijanja prema površini i volumenu

Izračun grijaćih radijatora tijekom izgradnje privatne kuće ili većih popravaka gradskog stana, postupak je obavezan. U ovom slučaju, ona ne igra veliku ulogu, koja se koristi za grijanje. Lijevano željezo, čelik, aluminij ili bimetal, sve ove jedinice imaju vlastiti dizajn sposobnosti, na kojima se temelje u izračunima. Kalkulator za izračunavanje radijatora je sjajna stvar, ali što ako nije u blizini? Pokušat ćemo odgovoriti na ovo pitanje.

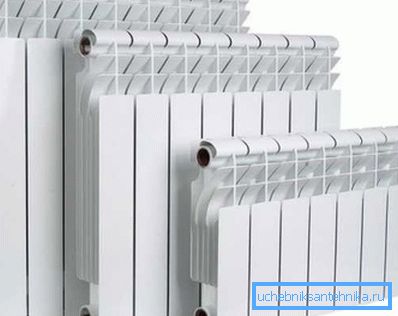

Fotografije modernih radijatora.

Važno: izrada takvih izračuna, inženjeri dizajna koriste više od desetak različitih vrsta recepata i definicija. Ali temeljni kodeks propisa smatra se SNiP 41-01-2003. Na njemu se upravljačka tijela oslanjaju na proces prihvaćanja predmeta.

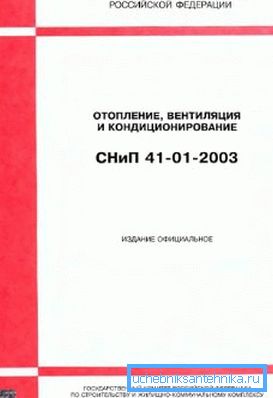

Propisima.

Kako dobiti indikativne podatke

Nije uvijek neophodno točno izračunati broj radijatora. Provođenje velikog remonta u gradskom stanu bit će dovoljno indikativnih podataka koji se mogu dobiti u nekoliko minuta na temelju standardnih prosjeka.

Izračunajte veličinu baterije na području prostorije

Ova metoda se smatra najjednostavnijim i sjajnijim za vlasnike stanova u standardnim urbanim visokim uzvisinama. U visokim zgradama u načelu je nerealno značajno utjecati na većinu parametara prostorije, zbog čega često nema smisla probiti se u labirint složenih izračunavanja toplinskog inženjerstva.

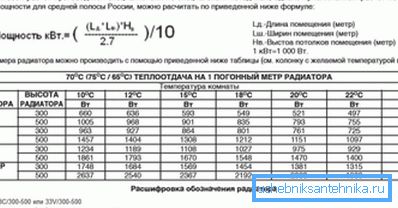

Približna mogućnost izračuna.

Prema odobrenom SNiP, kako bi zagrijali 1m? stan stanovnici središnjeg dijela naše velike zemlje trebaju 100 vata. Ova vrijednost se uzima kao prosjek za apartmane s standardnom izolacijom i stropovima koji nisu veći od 3m. Pod istim uvjetima na sjeveru, potrebno je 150-200 W. U južnim područjima, u pravilu, oni su usmjereni na 60 wata.

Upute za bilo koju bateriju sadrže podatke o njegovoj moći. Moraš umnožiti kvadrat prostorije za 100 W i podijeliti s nazivnom snagom jednog dijela izabranog radijatora.

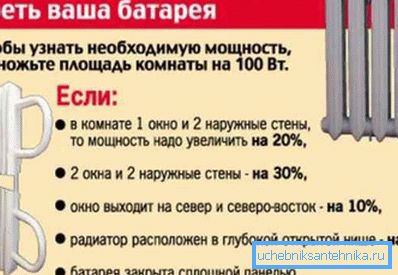

Približne tolerancije.

Važno: prema odobrenim pravilima, dokumentacija na bateriji označava snagu koju će sekcija izdati na temperaturi rashladnog sredstva od 70 ° C. Ako je temperatura u sustavu manja, toplinski učinak će se proporcionalno smanjivati, a više će dijelova biti potrebno instalirati. U ovom slučaju, prikladno je koristiti kalkulator za izračunavanje broja radijatora, gdje možete postaviti stvarnu temperaturu.

Gubitak topline ovisno o mjestu baterije.

Kao što smo rekli, ova metoda proračuna je približna, kao što su detalji poput prisutnosti balkona, broj i veličina prozora u sobi, kao i brojne druge izmjene i dopune, nisu jasno uzeti u obzir. Kako bi se nadoknadili svi tipovi toplinskih gubitaka, uobičajeno je povećati konačni broj za 20%. Ako se izračun obavlja za kuhinju, tada možete ostaviti sve kako je to, bez uzimanja u obzir gubitaka topline. Budući da kuhinja ima dodatne izvore topline.

Ovisnost o broju odjeljaka o volumenu prostorije

Ova metoda je poželjna od strane vlasnika open-plan apartmana s visokim stropovima. Također se dobro uklapa kada trebate izračunati veličinu baterije u privatnoj kućici ili u sobi s dvije ili više razina.

Izračun potrebnog broja radijatora ovdje se temelji na volumenu prostorije. To je, prvo morate brojati broj kubičnih metara, množenjem duljine, širine i visine.

Izračun približne formule.

Kao u prvom slučaju, uvjetni podaci se uzimaju kao osnova. Vjeruje se da za središte Rusije za grijanje 1m? u panonskoj kući s standardnom toplinom, potrebna vam je 41 watta energije. Za zidove od opeke s debljinom od 2 ili više cigle, kao i za privatne kuće s povećanom izolacijom potrebno nam je 34 wata. Poznavajući volumen prostorije i moć jednog dijela, lako je izračunati broj sekcija.

Na primjer, volumen kuhinje u kući od opeke stare zgrade od tri do četiri metra s visinom stropa od 4 metra će biti 48m? (3x4x4 = 48). Prema tome, za njegovo zagrijavanje potrebno je 1.632 KW (48x34 = 1.632). Prosječni dio snage poznatog akumulatora lijevanog željeza MS-140 je 160 W. Sada 1,632 kW, podijelite za 160 W i dobijte 10,2 dijelove.

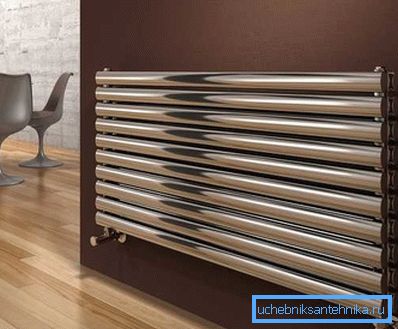

Vodoravni raspored presjeka.

Budući da smo razmišljali o kuhinji, možete ga zaokružiti. Za druge prostorije, obično se zaokružuje. Osim toga, kako bi nadoknadili sve vrste gubitka topline u običnim sobama, konačna vrijednost se povećava za 20%.

Savjet: Kako se ne bi ometao približnim proračunom broja baterija u tipičnim zgradama, izrađena je tablica za izračunavanje radijatora. Ovo je prikladan uređaj, često ga koriste konzultanti hardvera.

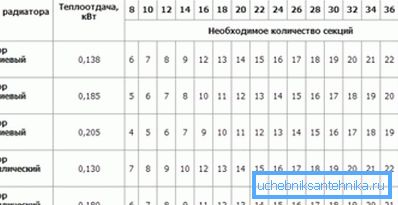

Tablica za aluminijske i bimetalne sekcije.

Točan izračuni

Točan izračun grijaćih radijatora obično se obavlja tijekom izgradnje privatne kuće ili tijekom remonta modernih apartmana s besplatnim rasporedom. Cijena visoko kvalitetnih bimetalnih, čeličnih ili lijevano-željeznih radijatora je prilično visoka, tako da svaki dodatni dio ima značajan utjecaj na proračun.

Izrađivanje točnih računa s vlastitim rukama nije tako teško kao što se može činiti. Princip samog izračuna nije mnogo drugačiji od prethodnih opcija, osnovna formula je vrlo jednostavna. Cijeli problem je u nadležnom izboru brojnih čimbenika, od kojih je svaki odgovoran za specifične značajke i karakteristike zgrade.

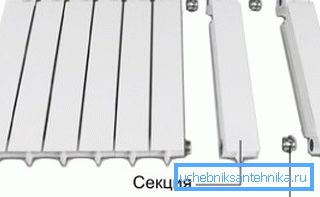

Načelo povezivanja dijelova.

CT = Nehshakhhhhhhhhhhhhhhhhhhhhhh

  • U ovom slučaju (CT) to je potrebna količina topline potrebna za održavanje ugodne temperature u sobi oko 20 ° C;
  • (N) je konstantna vrijednost i karakterizira tabličnu količinu topline po kvadratnom metru. To je ista vrijednost koju smo koristili u približnom izračunu na temelju kvadrature. 100 W za središte Rusije, 150-200 W za Sjever i 60 W za Jug;
  • (S) u našoj formuli, to je područje prostora za koji se izračunava grijanje;

Slijedi niz koeficijenata podizanja i spuštanja, koji su zapravo odgovorni za glavne karakteristike zgrade.

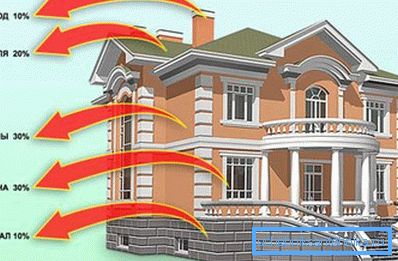

Prosječni gubitak topline u kući.
  • K1 je odgovoran za razinu i kvalitetu ostakljenja zgrade:
  • Stari drveni okviri s dvije ploče imat će faktor od 1,27;
  • Moderna plastika s dvostrukim staklom uvjetno se uzima kao jedinica;
  • Pojačani tripli ostakljeni okviri su 0,85;
  • K2 je odgovoran za kvalitetu izolacije vanjskih zidova:
    • Stari armirani betonski paneli obloženi pločicama imaju koeficijent od 1,27;
    • Postavljanje u dvije cigle ili ploče s dodatnom vanjskom izolacijom uzima se kao jedinica;
    • Moderni građevni materijali kao što su pjena i plin beton, kao i sporedni kolosijek s izolacijskom mineralnom vunom ili pjenom imaju vrijednost od 0,85.

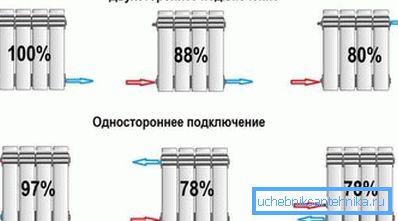

    • Gubitak topline ovisno o vrsti baterije.
      • K3 je odgovoran za najhladniji tjedan u godini, točnije za prosječnu temperaturu tijekom 7 dana na vrhuncu zimskih mrazova. Ovdje ćemo početi od -10? С.

      Nadalje, pri svakom sniženju temperature od -5 ° C, koeficijentu se dodaje 0,2:

      • Dakle, na -10? Uz vrijednost od 0,7 je uzeta;
      • Pri -15 ° C uzima se vrijednost 0,9;
      • Na -20? Uz vrijednost od 1,1 je uzeta;
      • U -25? S vrijednošću 1,3;
      • Na -30 ° C, vrijednost od 1,5 je uzeta, i tako dalje;
      • K4 karakterizira postotni omjer kvadrata poda do prostora za prozorsko staklo.

      Ovdje postoji i određena regularnost s povećanjem površine za 10%, koeficijent se povećava za 0,1:

      • Za 10%, vrijednost je 0,8;
      • Za 20%, vrijednost je 0,9;
      • Za 30%, vrijednost je 1;
      • Za 40%, vrijednost je 1.1;
      • Za 50%, vrijednost je 1,2, i tako dalje;

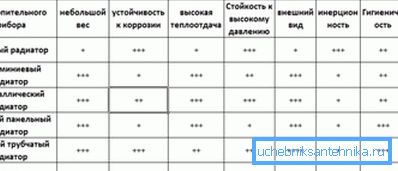

      Usporedba radijatora.
      • K5 karakterizira sobu smještenu na drugom katu:
      • Ovdje je uobičajeno uzeti neizgrađenu tavan kao jedinicu;
      • Za topli potkrovlje, ova vrijednost će biti 0,9;
      • Ako se stambeni stan nalazi iznad, tada će koeficijent biti jednak 0,8;
    • K6 je odgovoran za broj zidova izravno okrenut prema ulici:
      • Za 1 zid, ona će biti jednaka 1.1;
      • Za 2 zida to će biti 1,2;
      • Za 3 zida bit će jednak 1,3;
      • Ako su svi zidovi okrenuti prema ulici, onda je koeficijent 1,4;
      • K7 je odgovoran za visinu stropa.
      • Ovdje korak ide prema gore, za svakih pola metra vrijednost se povećava za 0,05:

        • Visina stropa od 2,5 m smatra se referencijom i uzima se kao jedinica;
        • Strop od tri metra imat će omjer od 1,05;
        • Tri i pol metra 1,1, itd.

        Kada ste odlučili o koeficijentima, izvršili proračun i konačno ste dobili količinu topline, on će, kao u prethodnim slučajevima, biti podijeljen s toplinskim kapacitetom od 1 sekcije.

        Moderni čelični radijator.

        Videozapis u ovom članku prikazuje primjere izračuna.

        zaključak

        Naravno, izračun grijaćih radijatora uz pomoć programa kalkulatora je neusporedivo praktičniji i brži. Ali, kao što možete vidjeti, čak iu odsustvu takvog pomoćnika, sasvim je realno napraviti točan izračun vlastitim rukama.

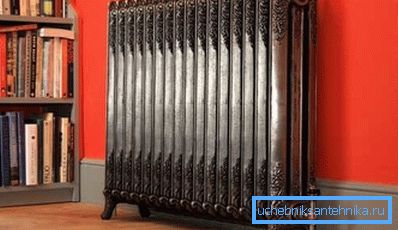

        Radijator vanjskog lijevanog željeza.
