Izračun snage radijatora po površini, volumenu i stupnju

Kako izračunati snagu radijatora grijanja za sobu s poznatim parametrima? Je li snaga grijača uvijek deklarirana od proizvođača kao stvarna? Može li neki čimbenici utjecati na učinkovitost uređaja? Shvatimo.

Optimalan izbor baterije smanjuje troškove grijanja.

Potrošnja topline

Izračun snage radijatora u stanu može se obaviti:

  • U sobama sa standardom za stambene zgrade sa visinom stropa (2,5 - 2,7 m) - preko prostora prostorije koju ćemo zagrijati;
  • S većom visinom stropa - na toplom volumenu.

Osim toga: mora se uzeti u obzir niz dodatnih faktora kako bi se postigla maksimalna točnost rezultata. To uključuje broj prozora, ostakljenu strukturu, smještaj stana u kući (u sredini ili na rubu zgrade), debljinu zidova i klimatske zone.

Izračun površine

Najjednostavnija shema proračuna za područje izgleda ovako:

  1. Na 1 m2 površine u projektu postavlja se 0,1 kilovata toplinske energije;
Na web stranicama proizvođača opreme za grijanje možete pronaći kalkulator za izračunavanje kapaciteta grijaćeg radijatora koristeći samo takav algoritam.
  1. U hladnim ili vrućim klimatskim zonama koristi se faktor korekcije. Gubitak topline kroz zidnu oblogu linearno ovisi o temperaturnoj razlici s ulicom.

Ovdje su vrijednosti koeficijenta za različite vrijednosti prosječne temperature najhladnijeg mjeseca zime:

Prosječna siječanjska temperatura, faktor
0 i više 0,8
-15 1.2
-30 1.6
-40 2

Dakle, za stan od 70 m2 u Yakutsk (prosječna siječnja temperatura je -38.6 ° C), trebat će vam 70 * 100 * 2 = 14000 vata topline.

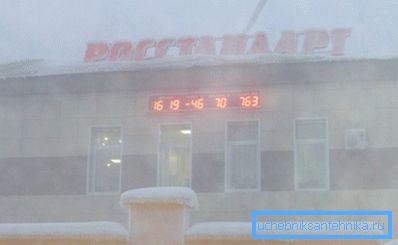

Zima u Jakutsk.

Shema je jednostavna, ali potpuno ignorira niz navedenih dodatnih čimbenika. Oni se uzimaju u obzir u algoritmu za izračun topline po volumenu.

Obračun po volumenu

Kako izračunati snagu radijatora s poznatim volumenom stana?

  • Uzima se 40 vata toplinske energije po kubnom metru volumena;
  • Za sobe koje graniče s ulicom koristi se faktor od 1.2, za ekstremne podove, 1.3;
  • 100 watt je dodan u svaki prozor;
  • Koristi se regionalni koeficijent već naveden u gornjoj tablici.

Navedite podatke prethodnog zadatka namire: stan od 70 m2 ima visinu stropa od 3,2 metra i četiri prozora; Nalazi se u središtu zgrade na prvom katu.

  1. Obujam stana je 70 * 3,2 = 224 m3. Osnovna toplinska snaga je 224 * 40 = 8960 W.
  2. Prvi kat će nas prisiliti da koristimo faktor od 1,3: 8960 * 1,3 = 11648 wata.
  3. Windows će povećati već značajnu potrebu za toplinom: 11648+ (5 * 100) = 12148 wata.
  4. Konačno, osvježavajuće 60 stupnjeva mraza siječnja će također napraviti svoje prilagodbe: 12148 * 2 = 24296. Lako je vidjeti da je razlika u prvoj metodi proračuna dosta impresivna.

Obračun po volumenu i stupnju zagrijavanja

Prethodna shema je dobra za sve osim jednog: primjenjuje se samo za standardnu ​​izolaciju vanjskih zidova zgrade koja odgovara trenutnom SNiP-u. Što ako je značajno bolje ili gore?

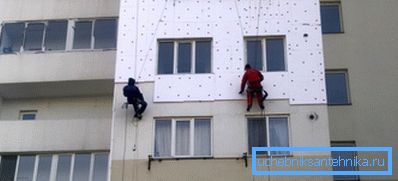

Stanogradnja se sve više isporučuje s izoliranim pročeljima.

U ovom slučaju, izračunavanje je smanjeno na formulu Q = V * Dt * k / 860.

U njemu:

  • V - kubični volumen prostorije;
  • Dt je razlika između očitanja termometra u stanu i na ulici;

Napomena: prosječna temperatura najhladnijeg petodnevnog tjedna uzima se kao temperatura ulice.

  • k - sljedeći faktor, ovisno o stupnju izolacije zgrade.
Opis izolacije K
Pjena ili vata od mineralne vune, prozori s dvostrukim ostakljenjem koji štedi energiju ,6-0,9
Cigle ili kamene zidove od 50 mm debelih prozora dvostrukih staklenih jednokamenata 1-1,9
Zidanje tankih zidova (u opeke), jedno staklo 2-2,9
Nedostatak izolacije (industrijske građevine) 3-4
U industrijskim uvjetima, izolacija se rijetko ozbiljno razmatra.

Ponovimo još vlastite ruke kako bismo izračunali potrebu za toplinom za naš stan u Yakutsk, koristeći novi uvod:

  • Prosječni minimalni siječanj je -41.5 °;
  • Kuća je izolirana izvana i opremljena trostrukim glaziranim prozorima (k = 0,8). Svi novi domovi u Yakutiji odgovaraju ovom opisu.

Obujam stana koji smo ranije izračunali iznosi 224 m3. Dt pri sobnoj temperaturi od + 22 ° C uzima vrijednost 22 - (-41,5) = 63,5 ° C.

Prema našoj formuli, Q = 224 * 63,5 * 0,8 / 860 = 13,2 kW.

Snaga instrumenata

Kako izračunati snagu čeličnog grijača radijatora ili aluminijske sekcijske baterije?

  • Za konvektore, radijatore na ploči i druge integralne proizvode složenog oblika, možete se oslanjati samo na dokumentaciju proizvođača. Karakteristike uređaja uvijek su prisutne barem na službenoj web stranici.

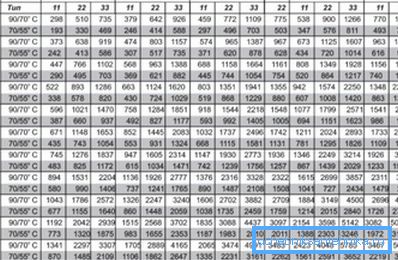

Tablica za izračunavanje snage čeličnih radijatora Kermi grijanje, ovisno o njihovim linearnim dimenzijama.
  • Za sekcijske uređaje, pored istih podataka, možete se usredotočiti na sljedeće vrijednosti:
Radijatorski materijal Protok topline, W / sekcija
Lijevano željezo 160
Bimetal (čelik + aluminij) 180
aluminijum 200

Izračun snage čeličnih radijatora iz čeličnih cijevi (horizontalni registri) može se provesti prema sljedećem algoritmu:

  1. Izlaz toplinske energije prvog odsjeka (donje cijevi) u wattima je D * L * Dt * 36.5, gdje D je vanjski promjer presjeka, L je njegova duljina, a Dt je delta temperature između površine uređaja i zraka u sobi.

Pozor: sve vrijednosti se upisuju u SI jedinice; naročito, promjer se pretvara u mjerila.

  1. Izlaz toplinske energije sljedećih odjeljaka izračunava se s faktorom od 0,9, jer se nalaze u toplom toplom zraku prema gore.

Na taj način, za uređaj s četiri odsječka s promjerom od 108 mm i duljinom od 4 metra s + 20 u zatvorenom prostoru i +80 na površini registra, prijenos topline će biti jednak 0,108 * 4 * (80-20) * 36,5 + 0,108 * 4 * (80-20 ) * 36,5 * 0,9 * 3 = 946 + 2554 = 3500 (zaokruženo) vata.

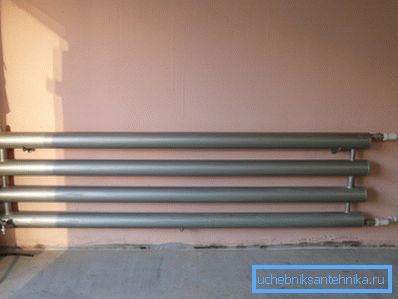

Na slici je četverosmjerni registar grijanja.

Zanimljivo je: s iste ukupne dimenzije, čelični registar daje mnogo manje topline od aluminijskog ili bimetalnog radijatora. Prije svega, niska cijena je privlačna u ovim uređajima: jeftin VGP cijevi se koriste kao materijal za njihovu proizvodnju.

Ograničavajući čimbenici

U nekim slučajevima stvarna snaga uređaja za grijanje je znatno manja od oznake.

Što može uzrokovati smanjenje učinkovitosti?

  • Smanjenje razlike temperature s zrakom. Proizvođači ukazuju na karakteristike uređaja za Dt = 70 C; kada hladi rashladno sredstvo ili zagrijava zrak u sobi, efektivna snaga će se smanjiti.
  • Pogreška pri odabiru sheme povezivanja. S malim (do 10 dijelova) duljine uređaja, poželjno je da preferirate bočnu vezu; s više odjeljaka - dijagonalno ili od dna do dna.
  • Ograničenje konvekcije. Raznolikost ekrana, nišica i kanala može smanjiti prijenos topline za 15 - 30%.

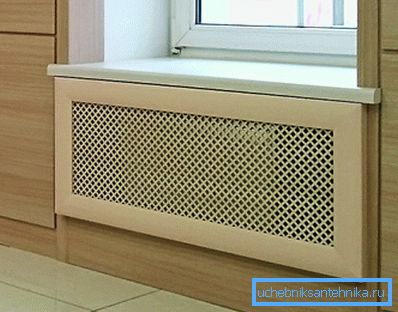

Dekorativni ekrani sprječavaju prirodnu konvekciju toplog zraka.

zaključak

Nadamo se da će gore navedene sheme proračuna pomoći čitatelju da oblikuje učinkovito grijanje za svoj stan. Dodatne tematske informacije možete pronaći u videu u ovom članku. Sretno!
