Izračun sustava grijanja: kako odabrati pravilno grijanje za

Grijanje kuće u klimi u Rusiji nije luksuz, već je nužna nužnost. Ako u urbanim uvjetima ne trebate razmišljati o tome - postoje toplinske stanice, toplinske i elektrane, kotlovnice kotara koje će u potpunosti osigurati stanovanje za grijanje, a zatim u vlastitoj kući trebate sami razmišljati o svemu.

U tom slučaju, stan mora biti opremljen autonomnim sustavom grijanja. Prije instaliranja mreže, ona mora biti projektirana i izračunata. To ćemo izgubiti u ovom članku.

Izračun topline

Kao nosač topline obično se uobičajena voda odabire u vlastitim kućama. A sam sustav grijanja može biti zatvoren ili otvoren.

Vrsta kotla

Vrsta generatora topline koji je potrebno odabrati, s obzirom na vrstu energije koja je dostupna i jeftinija u vašem području.

Ispod kategorije uređaja prema vrsti goriva.

1. Električni kotlovi. Grijanje kuće na temelju njih nije jako popularna kod nas, jer električna energija je skupo, a može se isporučiti s prekidima ili padovima napona. A za pouzdano rukovanje takvim uređajem potreban je stabilan sustav napajanja.
2. Uređaji s krutim gorivom. Najjednostavnije jedinice. Rusko tržište predstavlja mnoge svoje modele, kako s ručnim i automatskim punjenjem goriva. Naravno, cijena najnovijih analoga je veća.
3. Agregati plina. Ovi uređaji imaju visoku učinkovitost. Njihovi trenutni modeli imaju potpuno automatizirane radne cikluse. Kompaktni su s visokom razinom performansi, a takav je uređaj optimalan ako je vaš dom povezan s centralnom mrežom za opskrbu plinom.

Obratite pažnju! Izračunavanje hranjenja sustava grijanja, napominjemo da se trošak plina sve više povećava. Stoga je poželjno opremiti grijanje na njemu sa sustavima uštede energije i automatizacije.

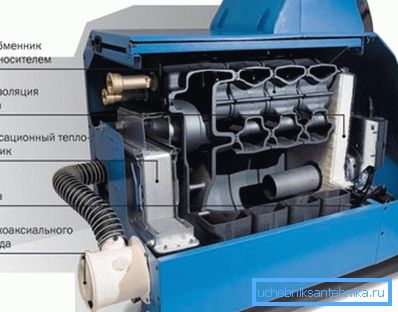

1. Uređaji za tekuće gorivo. Ovi kotlovi rade na dizel, kerozin, loživo ulje, ulje. Vrlo su produktivni i praktični, takvo gorivo je dostupno i jeftino.

Slični generatori topline mogu se staviti u vile, u vikendicama i seoskim kućama. Međutim, tekuće gorivo je požar i eksploziv. Stoga, za spremnike s kojima trebate dodijeliti zasebne prostorije i pažljivo pridržavati se sigurnosnih mjera opreza.

Neke točke za razmatranje

1. Kotlovi za gorivo za sustave grijanja imaju jednu važnu prednost. Njihov plamenik se može zamijeniti za analogni plin, a jedinica će moći raditi na odgovarajućem nosaču energije.

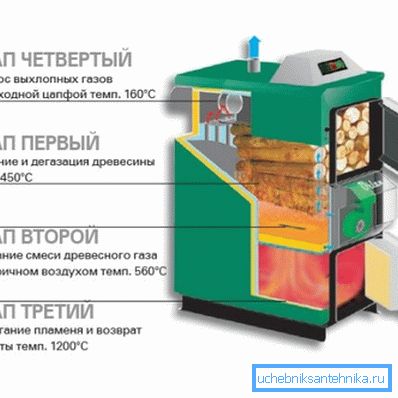

2. Od aparata s krutim gorivima najbolje je staviti vlastite pirolizne kolone. Oni su najisplativiji, njihova učinkovitost, zahvaljujući poboljšanom dizajnu, doseže 85%. Takve jedinice imaju dva ognjišta. U prvom od njih, gorivo polako smrzne i emitira toplinsku energiju, kao i goriv (plin) plin. Potonji, zajedno s zrakom, ulazi u drugu vatrogasnu komoru, gdje se spali, stvarajući dodatnu toplinu.

1. Uobičajeni kotlovi s čvrstim gorivom imaju značajan nedostatak - ne mogu se opremiti učinkovitim sustavima automatizacije. Polazeći od toga, potrebno je polaganje goriva u njima ručno, svakih 4/6 sati.

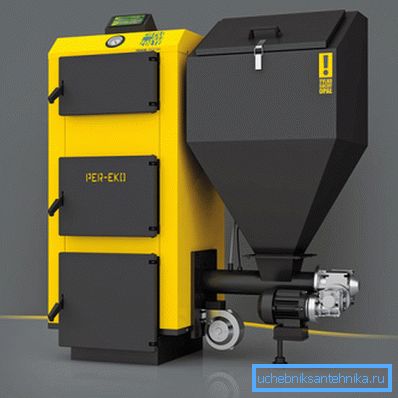

Postoje modeli jedinica na koje možete povezati bunker. Gorivo iz njega automatski ulazi u kotlu.

Međutim, traje najviše 1,5 dana. Zatim morate ručno učitati kapacitet.

Izračunavanje svojstava

Nakon odabira vrste generatora topline, izvođenja projektiranja i proračuna sustava grijanja potrebno je utvrditi njegovu sposobnost i opće karakteristike sustava.

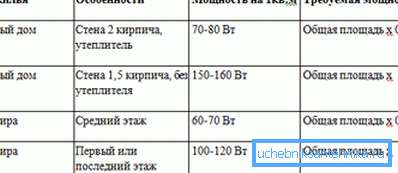

Da bi se izvršio preliminarni proračun, dovoljno je razmnožiti prostor prostorije koeficijentom klimatske snage generatora topline. Rezultat izračuna je dalje podijeljen s 10.

Ovo je najjednostavnija formula pogodna za životne uvjete. Pomoću nje moguće je izračunavanje i projektiranje sustava grijanja s manjim brojem poznatih faktora.

Malo više o ovim izračunima.

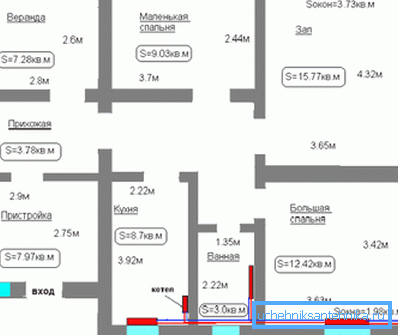

1. Što se tiče grijane površine, često se uzima njezina suma za sva područja kuće. Ovo je pogreška, jer U pravilu se zagrijavaju samo prostorije zgrade u kojima je barem jedan vanjski zid. Izračun topline je točan, pri čemu se uzimaju u obzir samo prostorije s vanjskim zidovima. U ovom slučaju, mala je granica produktivnosti za kotlove dodana rezultatima izračuna. Potrebno je za situaciju kada zima bude previše oštra za vašu zonu.
2. Koeficijent klimatskih snaga je vrlo važan za praktične proračune grijanja. Vrijednost ovisi o području u kojem se kuća nalazi.

• Tako je za Centar Ruske Federacije brojka 1.3 / 1.6 kW;
• za Južnu - 0,8 / 0,95;
• za sjever Rusije - 1,6 / 2,2.

Primjer izračuna sustava grijanja (snage kotla) za zgradu od 100 m2 za središnje dijelove Ruske Federacije:

K = 100 • 1,2: 10 = 12 kW

Broj dijelova baterije

Uputa upozorava da je nadležni projekt grijanja nemoguć, bez određivanja potrebnog broja dijelova radijatora. Ovaj parametar može se izračunati najjednostavnijom formulom: prostor prostorije pomnoži se sa 100, rezultirajuća slika podijeljena je snagom jednog dijela radijatora.

Pregledajmo položaje formule detaljnije.

1. Grijano područje. Snaga uređaja za grijanje izračunava se za svaku određenu prostoriju. Stoga bi formula trebala uključivati ​​i prostor jedne prostorije. Međutim, postoji iznimka. Ako želite biti topli u susjednoj sobi, s onim u kojem će biti radijatora, tada se područje obje sobe sažeže.
2. Broj 100 je preuzet iz SNiPa. To znači da je za 1 m2 dnevnih soba potrebna 100 W termičke snage baterija.
3. Izvedba jednog dijela radijatora može biti drugačija i ovisi o materijalu njegove izrade i svojstvima dizajna. Kada ne možete točno odrediti taj parametar, možete raditi s vrijednošću od 200 W. Jednako je prosječna snaga svakog dijela modernih radijatora.

Dajemo specifičan primjer izračuna. Ostavite površinu od 20 četvornih metara. Snaga jednog od odabranih radijatora iznosi 170 W. Odredite broj potrebnih odjeljaka:

N = 20 • 100: 170 = 11,7 = 12.

Obratite pažnju! Ako je prostorija kutna ili završena, nakon što su napravili izračune, njihovo ukupno treba pomnožiti koeficijentom od 1.2. Tako dobivate broj dijelova radijatora, uzimajući u obzir povećani gubitak topline prostorije.

Specifični profesionalni izračuni u formulama

Razmotrite kako izračun i instalaciju sustava grijanja od strane stručnjaka.

Što je hidraulički proračun?

Zadaci ukupnog hidrauličkog proračuna sustava uključuju sljedeće.

1. Određivanje poprečnog presjeka cjevovoda iu vezi s time - izračunavanje volumena vode u sustavu grijanja.
2. Pronalaženje veličine tlaka (radni tlak) u različitim dijelovima mreže.
3. Izračunavanje padova tlaka / glave.
4. Točno povezivanje svih točaka mreže u dinamičkim i statičkim načinima. To je neophodno kako bi se osiguralo dopušteni tlak i željeni tlak u sustavu.

Osnovne računalne ovisnosti

Značajke zaštite topline zatvorenih struktura karakterizira njihova otpornost na prijenos topline (Ro).

1. To je izraženo u formuli: Ro = Rvn + Rk + Rv. Simbol Rvn je otpor prijenosu topline unutarnjeg dijela ograde, koji je zauzvrat opisan kao (m · 2 ° C): Bm.
2. Rvn = 1: C. Ovdje je u koeficijent toplinskog vraćanja unutrašnjosti zatvorenih struktura, jednak je 8,7 • (m • 2 ° C): Bm.
3. RK je termička otpornost zatvorene strukture s uzastopno postavljenim slojevima. Rc = R1 + R2 + ... + Rn + Rt vanjskog zraka.
4. R1 = a / a. Ovdje? znači debljinu sloja u milimetrima, eh? - je koeficijent toplinske vodljivosti, koji je opisan kao Bm: (m · 2 ° C).
5. Rb je otpornost na prijenos topline s vanjske strane ograde.
6. Rv = 1:? ? n je koeficijent termičkog vraćanja vanjskog dijela ograde, izražen je kao 23 • Bm: (m • 2 ° C).
7. Koeficijent prijenosa topline k izračunat je prema formuli: k = 1: Ro.

Dakle, prije izračuna sustava grijanja izračunava se debljina glavnog izolacijskog sloja.

Dajemo specifičan primjer.

1. Vanjski zid betona:? = 2400 kg / m? /; 1 = 1,92 W / m ° C; 1 = 100 milimetara.
2. Zagrijavanje od poliuretanske pjene: = 2400 kg / m; = 1,92 W / m ° C; ? = Ro-1: C-1: N- (1: 1.

Snaga sustava

Toplinska snaga sustava grijanja, u vatu, daje se formulom: Qc = Qo + Qi-Qb.

ovdje:

• Qo je gubitak topline u vatima kroz ograđene strukture;
• Qi je gubitak topline koji zagrijava zrak infiltriranja koji prolazi kroz vrata, prozore, utore (W);
• Qb - unos topline iz kućanskih aparata, također u vatima.

Hidraulički proračun plinovoda

Izračun volumena sustava grijanja je nemoguće bez hidrauličkog proračuna promjera cjevovoda. Odvijaju se na već određenom toplinskom opterećenju i izračunanom tlaku (cirkulaciju) u sustavu.

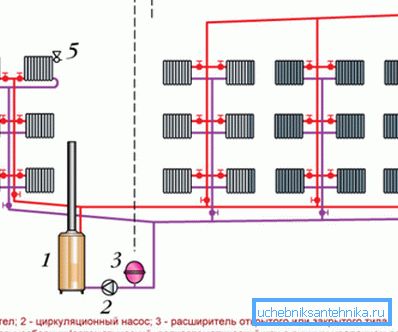

Na primjer, u dvoputnoj vrsti mreže, glavni cirkulacijski prsten montiran je u slučaju slijepe vrste distribucije cijevi. Drugim riječima - kroz donji radijator najopterećenijih i najudaljeniji od toplotnog centra uspona.

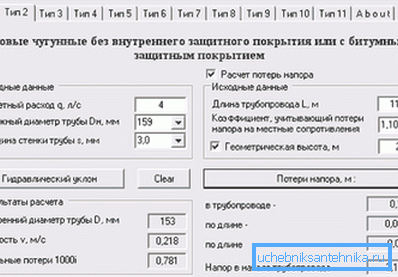

U takvoj situaciji možete koristiti kalkulator za izračunavanje sustava grijanja koji se nalazi na Internetu ili sami izvršite proračune.

Za to je neophodno utvrditi pomoćni parametar - prosječna vrijednost specifičnog gubitka tlaka, zbog trenja (Rav, u Pa / m), po metru cijevi. Formula izgleda ovako:

Rcp =? • pp: L; u pa / m

U njemu simboli znače:

• ? - ovo je koeficijent koji uzima u obzir gubitke tlaka zbog lokalnih otpornosti ukupnog izračunatog tlaka (cirkulacijskog tlaka), za mreže s prisilnom cirkulacijom, taj parametar je 0,65;
• pp je raspoloživ tlak u projektiranom sustavu grijanja, u pascalima;
• L je ukupna duljina cirkulacijskog prstena, u metrima.

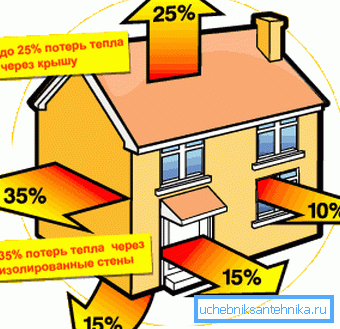

Gubitak topline u sobi

Glavni gubitak topline Qo (u wattima), kroz zvučnu kuvertu, nalazi se prema formuli Qo = f • k • (tv-tvn) • n.

ovdje:

• k je koeficijent toplinskog prijenosa ograde;
• f izračunato područje ograđene strukture, u kvadratnim metrima;
• tv je temperatura zraka u sobi, u stupnjevima;
• tn - temperatura vanjskog zraka, u stupnjevima;
• n je koeficijent koji ovisi o mjestu vanjske površine u odnosu na vanjski zrak.

Izbor radijatora, temeljen na njihovim karakteristikama

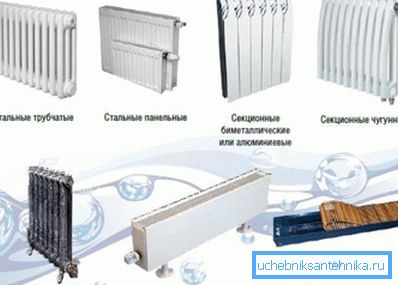

Prije nego što izračunate količinu vode u sustavu grijanja, trebate odabrati vrstu radijatora koje ćete koristiti. Slijedi tablica karakteristika svih vrsta koje se trenutno proizvode.

zaključak

Dugotrajno djelovanje sustava grijanja moguće je samo s odgovarajućim proračunom i naknadnim pravilnim postavljanjem. Stoga, dizajn mreže treba uzeti vrlo ozbiljno. Videozapis u članku nadopunit će informacije.
