Izračun topline: jednostavne sheme

Kako izračunati parametre grijalice za sobu s poznatim karakteristikama? U ovom ćemo članku upoznati nekoliko jednostavnih shema koje pružaju prihvatljivu točnost rezultata. Nećemo se penjati u džunglu: svi izračuni mogu se napraviti ručno s osobom koja je daleko od topline. Idemo.

Ono što mislimo

Prekinimo veliki zadatak u male faze.

Trebamo:

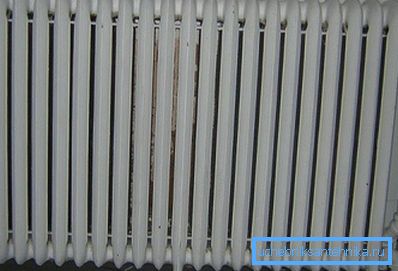

1. Saznajte kako procijeniti potrebu za sobom u toplini.

Napomena: bolje je imati izračunske sheme u svom arsenalu za obje kuće s normaliziranom otpornošću na prijenos topline, kao i za zgrade s značajno većom ili lošijom izolacijom kvalitete.

1. Saznajte kako ponovno izračunati snagu grijanja grijača u broju dijelova radijatora.
2. Saznajte kako procijeniti snagu uređaja koji se ne sastoje od standardnih odjeljaka.

U ovom redoslijedu i krenite dalje.

Toplinska snaga

Dajemo dva načina za procjenu.

Za normaliziranu toplinsku otpornost

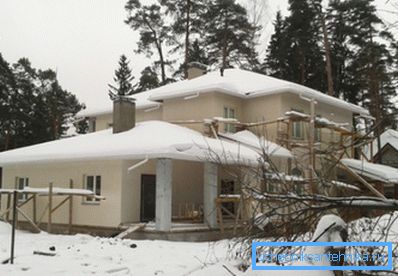

Za zgrade koje zadovoljavaju zahtjeve SNiP 23-02-2003 Toplinska zaštita zgrada, potreba za toplinom može se izračunati prema sljedećoj shemi:

• Osnovna vrijednost je jednaka 40 wata po kubičnom metru grijane sobe ili stana.
• Množi se faktorom ovisno o položaju prostorije.

• 100 vata topline dodano je svakom prozoru standardne veličine, a 200 na vrata koja vode do ulice.
• Uveden je regionalni koeficijent.

Izračunavamo potrebu za toplinskom snagom grijanja za sobu dimenzija 4x5 * 3 metra u gradu Komsomolsk-on-Amur na području Khabarovskoga.

Soba je kut s dva prozora.

1. 40 vata po kocki daje 40 * 4 * 5 * 3 = 2400 vata.
2. Budući da je soba kutna, koristimo faktor od 1,2. 2400 * 1.2 = 2880.
3. Par prozora će pogoršati situaciju. 2880+ (2 x 100) = 3080 vata.
4. Klimatska zona će napraviti svoje vlastite prilagodbe. 3080 * 1,6 = 4928 vata.

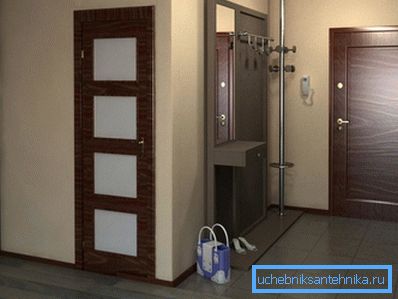

Nuance: ako apartman ima sobe bez aparata za grijanje, njihov se volumen također treba uzeti u obzir pri izračunu. Dakle, ako u našu sobu dođe do hodnika veličine 4 * 1 * 3 metra, toplinsku snagu treba izračunati za (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 grijane sobe.

Za nestandardno zagrijavanje

Ako je kvaliteta izolacije mnogo bolja ili lošija od preporučenog SNiP, formula Q = V * Dt * K / 860 koristi se za procjenu potrebe za toplinom, u kojoj:

• Q - cijenjena snaga u kilovatima.
• V je obujam prostorije u kubičnim metara.
• Dt je maksimalna razlika temperature između unutarnjeg i vanjskog zraka.
• K - koeficijent izolacije. Njegova se vrijednost može procijeniti približno, a usmjerena je sljedećom tablicom:

Parametar Dt obično se uzima kao razlika između unutarnjih temperaturnih vrijednosti koje preporučuje SNiP i prosječnog minimalnog najhladnijeg mjeseca u posljednjih nekoliko godina. Usredotočujući se na apsolutni minimum bit će neki razvrstavanje: ako, recimo, na Krimu dogodi da bude -25, onda samo jednom svakih nekoliko godina za jedan ili dva dana.

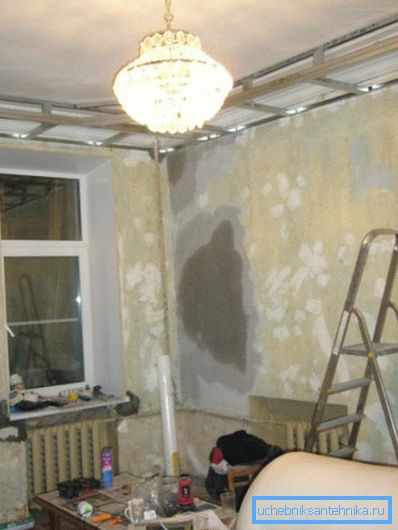

Izračunaj toplinsku snagu iste prostorije u Komsomolsk-na-Amuru, navodeći da su prozori u njoj opremljeni dvostrukim prozorima, a debljina zidova od cigala je 60 centimetara.

1. Volumen prostorije je 4 * 5 * 3 = 60 m3.
2. Minimalna sobna temperatura za kutnu sobu u ovoj klimatskoj zoni koju je fiksirao SNiP je + 22 ° C.
3. Prosječni minimalni siječanj je -30.8 ° C.
4. Uzimamo koeficijent toplinske izolacije jednak 0,8.

Izračun topline za našu sobu izgledat će kao Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. Lako je vidjeti da je širenje s prvim rezultatom prilično veliko.

uređaji

Upute za odabir ploče, cjevastog radijatora ili grijanja konvektora su vrlo jednostavne: dovoljno je proučiti dokumentaciju za uređaj. Proizvođači uvijek označavaju toplinsku snagu za standardnu ​​temperaturu delte između rashladnog sredstva i zraka na 70 stupnjeva.

Imajte na umu: prepolovljenost temperature delte (recimo, pri +20 u sobi i temperatura baterije od +55 C) neizbježno će dovesti do dvostrukog pada snage.

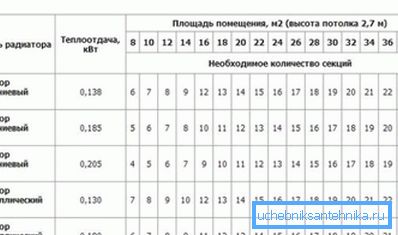

U popratnim dokumentima i na web stranici proizvođača možete u pravilu pronaći vrijednosti protoka topline za pojedine dijelove radijatora.

U nedostatku dokumentacije možete se usredotočiti na sljedeće prosječne vrijednosti:

• Odjeljak od lijevanog željeza - 160 W.
• Bimetalni dio - 180 watt.
• Aluminijska sekcija - 200 vata.

Dakle, za dobivanje toplinske snage 2940 W, dovoljna je 2940/180 = 17 (zaokruživanje) bimetalnih sekcija.

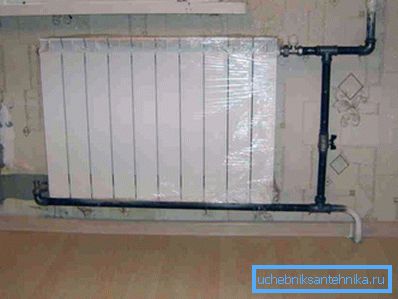

Korisno: radijatori ove duljine moraju biti povezani dijagonalno ili od dna do dna. Inače će cijela rashladna tekućina cirkulirati samo kroz prve dijelove.

Poseban slučaj

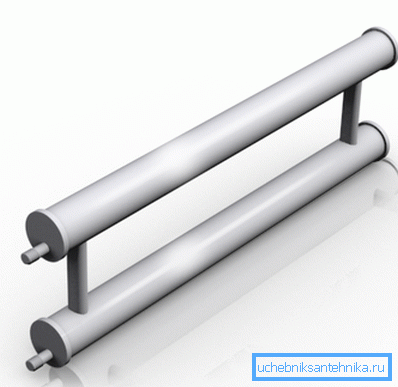

Niska cijena čini ga vrlo atraktivnim za korištenje čelične cijevi registar. Međutim, domaći dizajn obično nema tehničku dokumentaciju.

Kako izvršiti izračun u ovom slučaju?

1. Izlaz topline jedne vodoravne cijevi u vatima izračunava se kao Q = 3.1415 * Dn * L * 11.63 * Dt. U njemu DN je vanjski promjer cijevi (u metrima); L je duljina u metrima, Dt je delta temperature između zraka i rashladnog sredstva.
2. Izlazni toplinski učinak ostalih dijelova registra koji se nalaze iznad ove cijevi izračunava se na isti način, ali s dodatnim faktorom od 0,9.

Dakle, s vanjskim promjerom od 208 mm, duljinom od 3 metra i temperaturom od 70 ° C, snaga registra u dva odjeljka bit će (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0,9 = 1596 + 1436 = 3032 vata.

zaključak

Opet: pokazali smo najjednostavnije sheme približnih izračuna, neprikladni za profesionalnu upotrebu, ali daju prilično točne rezultate. Kao i uvijek, priloženi videozapis će dodatnim materijalima ponuditi čitatelju. Sretno!
