Jedinstveni sustav grijanja leningradka: jednostavnost i

U ovom članku moramo se upoznati s jednom od najjednostavnijih i najčešćih sustava grijanja - Lenjingrad, ili sustav baraka. Mi ćemo saznati koje su prednosti i nedostatci u odnosu na pozadinu alternativa, kako pravilno priključiti uređaje za grijanje na njega i koji promjeri cijevi trebaju biti orijentirani. Idemo.

Što je to

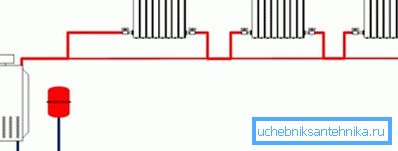

Lenjingradka je, jednostavno, flaširana cijev koja okružuje kuću ili grijanu sobu oko perimetra. Uređaji za grijanje ugrađeni su izravno u njega s kratkim podlogama. Razlika potrebna za cirkulaciju obično nastaje pomoću cirkulacijske crpke ili vezanja u glavni grijač kroz jedinicu dizala.

Može se upotrijebiti za podešavanje brzine cirkulacije rashladnog sredstva (i prema tome temperatura radijatora najdulje od početka prstena):

• Glatko ili koračno podešavanje cirkulacijske crpke.
• Ventili za zatvaranje.
• Držač za pranje.

Osim toga: Lenjingrad se može koristiti u sustavima s prirodnom cirkulacijom rashladnog sredstva (gravitacije). U ovom slučaju, cirkulacijska brzina se kontrolira zagrijavanjem izmjenjivača topline u peći ili kotlu.

Područja primjene

Ograničenja prolaze iz skele kolibe.

1. Može se koristiti u sobama čija konfiguracija omogućuje da prsten bude neuništiv. Veliki broj particija, panoramskih prozora i vrata ne samo da stavljaju križ na Lenjingrad, već će učiniti njegovu instalaciju tako naporno da nužno razmišljate o alternativama.

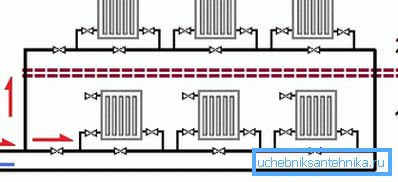

2. Ova shema nije pogodna za visoke zgrade.. Barem u svom čistom obliku: jednodjelni prsten često se koristi unutar pojedinih stanova u novim zgradama; Međutim, sustav grijanja svakog stana ugrađen je u par tradicionalno razvedenih uspona.

Pro i kontra

Što je korisno znati o Lenjingradu?

dostojanstvo

• Ona je neispravna. Apsolutno neuspjeh. Situacija kada se sustav zaustavlja zbog emitiranja potpuno je isključen.
• Omogućuje neovisno podešavanje grijača i njihovo rastavljanje. Istovremeno zatvaranje, zaustavljanje ili odsutnost jednog radijatora ne utječe na rad ostalih.
• Kao što je već spomenuto, može raditi s prisilnom i prirodnom cirkulacijom.
• Pokretanje kruga je vrlo jednostavno, bez obzira na prisutnost zraka u njemu. Budući da je tlak u vodovodnom ili grijanju glavni je mnogo veći od atmosfere, kada se radijatori nalaze iznad zraka za punjenje, istisnuti će se na gornji dio.
• Kruženje rashladnog sredstva će započeti čak i kada je sustav u zraku, a zbog toplinske provodljivosti grijača, oni će se potpuno zagrijati prije nego što se zrak ispušta.

Nuance: krug će raditi na način opisan samo s dijagramom ožičenja radijatora odozdo do dna.

mane

To uključuje, možda, samo neizbježnu promjenu temperature između prvog i posljednjeg uređaja za grijanje u krugu. Točnije, širenje će se primijetiti na ulazu hladnjaka: ako je potrebno, balansiranje sustava grijanja s jednim cijevima je u stanju izjednačiti prijenos topline.

Značajke instalacije

Postoje li pravila koja bi trebala biti poduzeta prilikom instaliranja Lenjingrada vlastitim rukama?

• Radijatori ne razbijaju punjenje i padaju paralelno s njim. Uz konzistentno umetanje uređaja za grijanje, protok rashladne tekućine kroz njih će lagano porasti, ali ćemo izgubiti sve dijelove kolibe - jednostavno pokretanje, tolerancija kvarova i mogućnost neovisne kontrole temperature na svakoj bateriji.

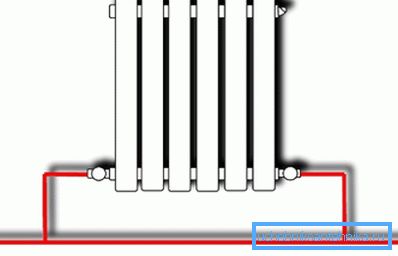

• Kao što je već spomenuto, bolje je koristiti dnu od dna do dna: eyeliners su povezani s donjim radijatorskim niti na obje strane. Uputa je povezana s činjenicom da je pod takvom shemom da prisutnost zraka u bateriji neće utjecati na cirkulaciju kroz donji kolektor. Iz istih razloga, boca treba biti smještena ispod uređaja za grijanje, a ne iznad njih.

Nuance: ove preporuke nisu primjenjive na sustav s prirodnom cirkulacijom. Da bi voda pomaknula gravitacijom, punjenje će se, željno ili ne, polagati uz padinu; prvi će radijatori biti ispod njega. Međutim, s otvorenim spremnikom za ekspanziju, krvarenje zraka definitivno nije problem.

• Kao uređaji za grijanje ne koristite konvektore (zavojnice s perajama za povećanje prijenosa topline). Opet će nas oduzimati od jednog od Lenjingradskih bunjeva - sposobnosti da radimo na grijanju, čak iu impresioniranom stanju.
• Pri projektiranju sustava vrijedi pridržavati se sljedećih minimalnih veličina:

Nuance: razumna maksimalna duljina punjenja u sustavu s prirodnom cirkulacijom je oko 40 metara. S većim prostorom kuće je bolje da se razbije na cirkulacijskoj crpki.

• Svaki grijač je opremljen sljedećim setom ventila:

• Zatvoreni kuglasti ventil na ulazu. To će potpuno isključiti radijator radi popravka ili zamjene bez ispuštanja cijelog kruga.

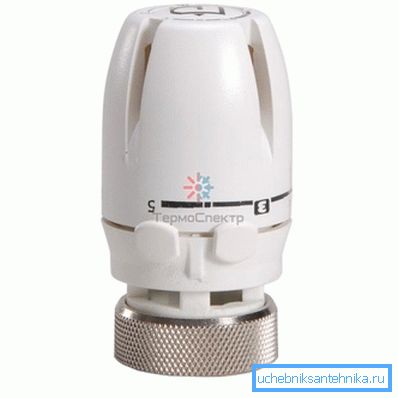

• Izlaz za gas. Pomoću nje možete ponovno potpuno isključiti grijač ili ograničiti cirkulaciju kroz nju, čime se smanjuje temperatura. Umjesto prigušnice, može se ugraditi termostatska glava koja će regulirati vlastitu prohodnost u automatskom načinu rada, ovisno o temperaturi u sobi.

Korisno: zbog ekonomičnosti može se instalirati još jedan ventil umjesto gasa ili termalne glave. Njezina je cijena znatno niža; Međutim, prilično je neprikladno regulirati protok kapilara s ventilom.

• Zračni otvor na jednom od gornjih čepova radijatora. Za krvarenje zraka može se upotrijebiti slavina Mayevsky, ventil ili konvencionalna slavina.

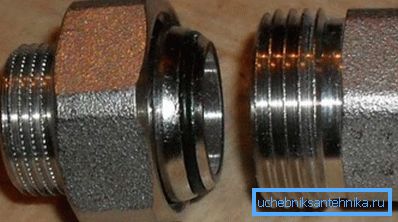

• Kada je montiran na čeličnoj košuljici na strani pluta s lijevom niti, postavlja se uklonjivi drift, koji po potrebi dopušta rastavljanje radijatora bez zavarivanja. U pravilu, čelične veze s bimetalnim radijatorima koriste se u kućama povezanim s centralnim grijanjem sa svojim nepredvidivim temperaturama i pritiscima. Autonomni sustavi koriste cijevi od polipropilena i metalne plastike; za spajanje baterija u ovom slučaju lakše je staviti par američkih žena.

zaključak

Nadamo se da će materijal predložen čitatelju pomoći u dizajnu sustava grijanja i njegove instalacije. Kao i uvijek, možete pronaći dodatne tematske informacije u videozapisu koji je priložen članku. Sretno!
