Jednostupanjski sustav grijanja privatne kuće i instalacija
Jedan sustav cijevi je najjednostavnije i najcjelovitije rješenje za privatne kuće. Međutim, kako bi bila stvarno učinkovita, prije nastavka s njegovim dizajnom potrebno je upoznati neke od nijansi i značajki takvog grijanja. Stoga ćemo u nastavku pažljivije pogledati na to što ova shema predstavlja i kako se jedno-cijevno grijanje privatne kuće obavlja vlastitim rukama.
Posebne značajke
Glavna razlika u sustavu koji se razmatra od dvoslojne je da nema odvajanja glavnih kanala u izravnu i obrnutu. Kao rezultat toga, zatvoreni krug grijanja prolazi kroz cijelu kuću duž određene staze. Istodobno, radijatori su spojeni u seriju na potrebnim mjestima.
Izjednačavanje temperature u različitim prostorijama vrši se promjenom broja dijelova baterije, kao i postavljanjem skakača.
Osim toga, sljedeći uređaji omogućuju vam da prilagodite ravnotežu temperature:
- Termostatski ventil;
- Balansiranje ventila,
- Regulatori radijatora ili kuglasti ventili.
Općenito, uređaj takvog sustava je vrlo jednostavan.
dostojanstvo
Razmatrana shema ima mnoge prednosti, među kojima su:
- Ekonomski dizajn, jer instalacija zahtijeva mnogo manje cijevi.
- Jednostavna instalacija i popravak.
- Mogućnost postavljanja cjevovoda iznad poda ili čak ispod njega.
- Mogućnost realizacije kako u jednokatnoj kući, tako iu strukturi s više etaža. Štoviše, zatvoreni prsten može pokriti čak i veliko područje kuće.
Iz tih razloga, shema jednoplaznog sustava grijanja privatne kuće postala je široko rasprostranjena.
mane
Uz prednosti jednocjevnog sustava ima i neke nedostatke:
- Djeluje neučinkovito bez prisilne cirkulacije, izvedena posebnom pumpom.
- Ako u gornjem sustavu stvarate pritisak u sustavu, morate koristiti cijevi s većim promjerom, čija je cijena veća. Pored toga, komunikacija može pokvariti unutarnji prostor. Stoga, s estetskog gledišta, bolje je sakriti cijevi ispod poda.
- Nema mogućnosti podešavanja stupnja zagrijavanja pojedinih baterija (kada se instalira prema jednostavnoj shemi).
Općenito, kao što vidimo, nedostaci takve sheme nisu kritični.
Načini instaliranja radijatora
U jednocjevnom sustavu, radijatori se mogu spojiti na dva načina. Stoga, prije nego što popunite instalaciju strukture, potrebno je upoznati se sa značajkama obje opcije:
| Jednostavni neregulirani krug | Ima minimalni broj spojeva i elemenata. Baterije se u ovom slučaju spajaju na dvije točke - na ulazu i na izlazu. Kao što je gore spomenuto, nedostatak ove sheme je nemogućnost odspajanja jednog radijatora. Zbog slabe učinkovitosti i neujednačenog zagrijavanja baterija, takva se shema može koristiti samo u malim privatnim kućama. |

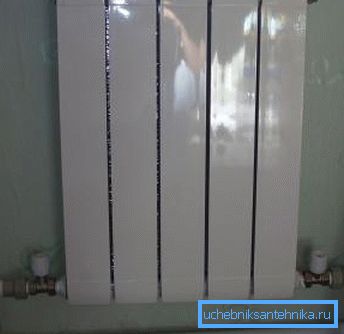

| Shema "Lenjingrad" | To je naprednija opcija - na ulazu i izlazu radijatora, montirani su dizalice koje omogućuju odvojeno isključivanje uređaja za grijanje ili reguliraju njihovo grijanje. |
Dakle, druga shema je složenija i skupe, ali ima važne prednosti i stoga je poželjnije. Pogotovo ima smisla upotrijebiti ga u velikim kućama.
Ugradnja jednog sustava cijevi
materijali
Kako bi se u kući mogli ugraditi sustav jednostrukog grijanja, treba pripremiti slijedeće materijale i opremu:
- Kotao je trebao snage.
- Crpka za cirkulaciju.
- Spremnik s otvorenim otvorom ili tip membrane.
- Cijevi - promjera 25 mm za autoceste i 20 mm za priključivanje baterija. Na primjer, za ove namjene možete koristiti polipropilenske cijevi.
- Radijatori.
- Priključci za cijevi.
- Mayevskyove dizalice za uklanjanje zraka iz radijatora i autocesta.
Obratite pažnju! Da bi se utvrdila količina materijala, prvo je potrebno napraviti nacrt sustava na ljestvici.
Tehnologija montaže
Dakle, kratka uputa o ugradnji grijanja je sljedeća:
- Prvi korak je instalacija kotla prema mjestu na dijagramu.
- Zatim je cjevovod montiran. Na mjestima gdje su baterije spojene, trebali biste instalirati tee, koji će vam omogućiti izvođenje premosnice, kao što je prikazano na dijagramu.
- Zatim, na odabranom mjestu morate instalirati cirkulacijsku pumpu. Tehnički, uređaj može biti spojen na glavnu cijev na bilo kojem mjestu, međutim, kao rezultat ograničavanja njegove maksimalne radne temperature, crpka bi trebala biti smještena na "najcoolovijem" mjestu mreže.
- Nakon toga je ugrađen ekspanzijski spremnik. Ako je otvoren, trebao bi biti smješten na vrhu, na primjer, u potkrovlju. Membranski spremnici se mogu montirati bilo gdje, najčešće se postavljaju blizu kotao.
- Zatim se radijatori spajaju na sustav prema projektu. Također u ovoj fazi su instalirane preklopne slavine, utikači i slavine Mayevskog.
- Posljednja faza je ispitivanje tlaka s komprimiranim zrakom. Nakon toga se provodi probna vožnja sustava i njegovo podešavanje.
Obratite pažnju! Prilikom postavljanja grijaće cijevi s prirodnom cirkulacijom potrebno je izdržati nagib od 3-4 stupnja. Ako sustav uključuje prisilno kretanje rashladnog sredstva, tada nagib mora biti 1 cm po metru.
Ovdje, možda, sve glavne točke instalacije grijanja na jednocjevnoj shemi.
zaključak
One-pipe sustav grijanja može se koristiti za sve vrste privatnih kuća. Jedina stvar koju trebate ispravno nacrtati i izbjeći pogreške u procesu instalacije. Iz videozapisa u ovom članku možete podići neke dodatne informacije o ovoj temi.
