Obavezan i vrlo važan korak u izgradnji bilo koje privatne kuće je planiranje sustava grijanja. Ovaj se rad može obavljati samostalno ili povjeriti stručnjacima, ali u svakom slučaju, ne boli se upoznati s glavnim točkama rješavanja ovog problema. Stoga, u nastavku razmatramo kako se projekt sustava grijanja privatne kuće izvodi vlastitim rukama.

Projekt 3D kućnog grijanja

Opće informacije

Prije svega treba reći da se pitanje grijanja treba obratiti u fazi projektiranja kuće.

U ovoj fazi, morate uzeti u obzir sljedeće točke:

  • Pravilno mjesto zgrade u odnosu na kardinalne točke, tako da soba dobiva što više prirodnog svjetla što je više moguće. To će omogućiti uštedu na grijanje do neke mjere.
  • Zidovi i podovi moraju biti izolirani.
  • Prozori ne smiju postati izvori hladnoće, pa vam je potrebno koristiti prozore dvostrukog dvostrukog stakla.

Iz svih tih trenutaka ovisi o gubitku topline, što se mora uzeti u obzir pri dovršenju projekta sustava grijanja za kuću.

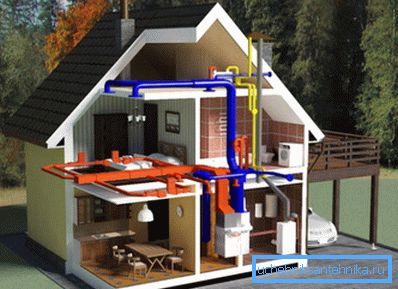

Shema sustava grijanja zraka

Vrste grijanja

Prije nastavka planiranja sustava grijanja, potrebno je točno odrediti kako će se provesti. Danas se najčešće koriste sljedeće vrste grijanja:

zrak Prilično uobičajena vrsta grijanja, koja ne zahtijeva polaganje cijevi i ugradnju radijatora. Nedostatak je teškoća održavanja konstantne temperature, štoviše, učinkovitost ovisi o mnogim vanjskim čimbenicima. No, izrada grijanja zraka je najjeftiniji.
Električno grijanje Ova vrsta grijanja je skupa raditi, stoga se obično koristi kao dodatni ili kao glavni kada nije moguće koristiti druge izvore topline.
infracrveni Zapravo, to je također električno grijanje, ali mnogo je ekonomičnije od tradicionalnog. Točka je korištenje infracrvenih grijača koji se mogu ugraditi u pod ili montirati na zidove ili stropove.
voda To je najčešći sustav grijanja. Treba napomenuti da može raditi i na plin i na struju, kruto gorivo ili drugi nositelj energije.

Izbor grijanja uglavnom ovisi o sljedećim čimbenicima:

  • Dostupnost goriva, na primjer, ako postoji mogućnost spajanja na plinovod, onda bi grijanje vode plin bi bilo najbolja opcija. Ako postoji šuma u blizini, možda biste trebali razmotriti mogućnost sustava za kruto gorivo.
  • Veličina kuće - kada je riječ o grijanju malih kuća, bit će dovoljno konvekcijska drvena peć.
  • Zadaci koji se suočavaju sa sustavom grijanja. Na primjer, ako govorimo o kućici koja treba grijati u proljeće i jesen, tada će kamin biti dovoljno za to. Ako trebate zagrijati punu kuću, bolje je ostati na vodenom sustavu.

Savjet! Kako bi izbjegli pogreške prilikom odabira grijanja, savjetujemo se da se posavjetujte sa stručnjacima. U svakom slučaju, trošak konzultacija bit će mnogo jeftiniji od potpune izrade.

Nakon što ste odlučili o vrsti grijanja, možete početi s projektom kućnog grijanja.

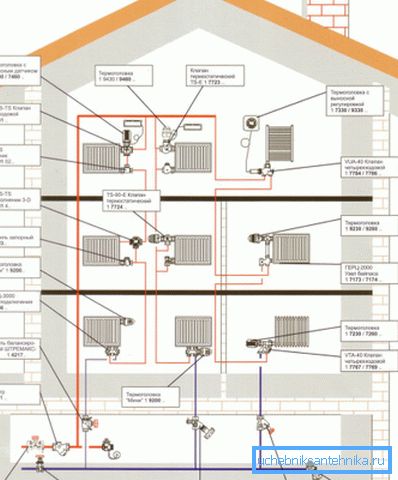

Projekt grijanja trokatnice ispod centraliziranog sustava

Izrada projekta

sheme

Najveća složenost, u pravilu, uzrokovana je izradom vodenih sustava, pa ćemo ih kasnije razmotriti.

Takav se sustav može implementirati na različite načine, ali uvijek sadrži sljedeće elemente:

  • Grijaći radijatori;
  • cjevovoda;
  • Spremnik za ekspanziju;
  • Cirkulacijska crpka (u prisilnim sustavima);
  • Kotlovnica;
  • Pomoćna regulatorna oprema;
  • Upravljački uređaji.
Monotube radijatorski sustav spajanja pomoću cisterne

Svi ti elementi u projektu moraju biti prikazani kao jedan sustav, upisan u plan kuće, tj. morate napraviti vlastitu shemu grijanja.

Ovisno o načinu spajanja radijatora, krug se može provesti na dva načina:

  • Jedna cijev - svi radijatori su spojeni na jednu cijev koja se oko oboda savijala oko prostorije i vraća ohlađenu rashladnu tekućinu u kotlu. Ova je mogućnost prilično ekonomična, međutim, pogodna za male domove, inače posljednji u lancu baterije može se zagrijati mnogo manje od prvog.
  • Dvocijevni - u ovom slučaju, vruće rashladne tekućine i povratni tok se prevoze kroz različite cijevi. Unatoč činjenici da dvotapni projekti sustava kućnog grijanja podrazumijevaju veću potrošnju cijevi, oni su češći jer osiguravaju ravnomjerno zagrijavanje radijatora bez obzira na podnu površinu (pod uvjetom da je ispravno izračunata snaga).

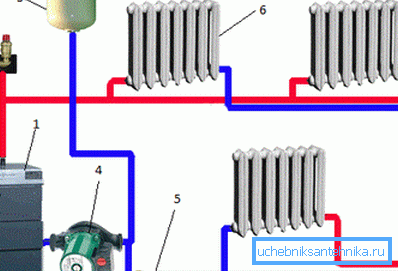

Dvosmjerni dijagram priključka radijatora s cirkulacijskom pumpom

Nakon što ste odlučili o shemi, morate odlučiti kako će se provesti cirkulacija rashladnog sredstva.

Postoje dvije mogućnosti:

  • Prirodna cirkulacija - u ovom slučaju, kretanje rashladnog sredstva postiže se zbog razlike u gustoći između hladne i vruće tekućine. Da bi se održao, koristi se spremnik za pojačavanje, koji je instaliran na najvišoj točki sustava. Osim toga, cijevi se montiraju s konstantnim nagibom.
  • obavezan - tlak u sustavu osigurava električnu cirkulacijsku pumpu. U ovom slučaju, sam sustav je manje zahtjevan za značajke instalacije i presjeka cijevi.

Valja napomenuti da projekt grijanja seoskog doma s prirodnom cirkulacijom podrazumijeva njegovu autonomiju (pod uvjetom da se koristi neizostavni kotao), međutim, grijanje sustava u ovom slučaju se događa sporije.

Savjet! Projekti za grijanje privatne kuće besplatno se mogu naći na Internetu, a neki od njih su dostupni na našem portalu.

Dijagram monotube sustava u kući s potkrovljem

Nakon što se odlučila na shemu, potrebno je odrediti mjesta radijatora. U pravilu, oni se instaliraju ispod prozorskih klupica. Ovo rješenje omogućuje vam stvaranje termalnog zavjesa.

Snaga opreme

Nakon što se izradi shema grijanja, potrebno je utvrditi snagu opreme. Za to postoje različite formule. Međutim, ako je kuća bila izolirana tijekom gradnje i visina stropa ne prelazi tri metra, tada se snaga baterija i radijatora određuje na temelju 1 kW za svakih 10 četvornih metara.

Na primjer, ako je površina kuće 150 četvornih metara, snaga opreme mora biti najmanje 15 kW. To je zapravo cijeli priručnik o približnom proračunu snage. Za pouzdanost, možete napraviti malo zaliha.

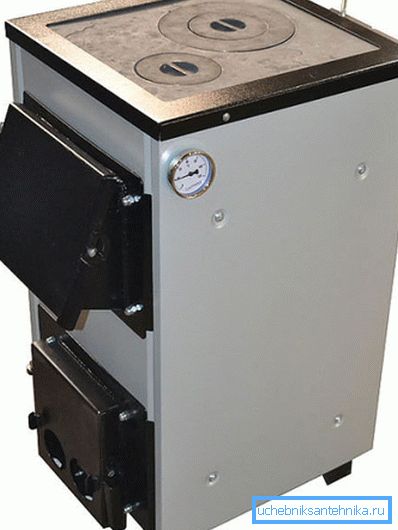

U foto - kotao od 15 kW kruta goriva

Nakon što završite glavni dio projekta, odlučite samo o materijalu i vrsti opreme, kao i izračunajte konačni trošak sustava. Naše gradilište ima niz članaka o odabiru kotlova, radijatora i cijevi za grijanje.

zaključak

Ključ za učinkovito i istodobno ekonomično grijanje je pravilno projektiran projekt. Stoga, u svim fazama njegove provedbe, posao treba obavljati odgovorno, uzimajući u obzir čak i najznačajnije nijanse uvjeta u kojima će sustav funkcionirati.

Iz videozapisa u ovom članku možete dobiti dodatne informacije o ovoj temi.
