Kako instalirati cirkulacijsku crpku u sustav

Vlasnici privatnih kuća ponekad imaju problema s grijanjem. Činjenica je da u ovom trenutku postoje dva načela njegove instalacije: samo-teče i prisiljeni. Prvi radovi zbog prirodne temperaturne razlike između protoka i povratka. Topla voda nastoji pomaknuti hladnoću pa se pomiče u određenom smjeru bez dodatnih napora. Drugi princip temelji se na prisilnom ubrzanju kretanja rashladnog sredstva pomoću pumpe.

Kada se pojave problemi s sustavom gravitacijskog grijanja, ljudi počinju razmišljati o tome kako se ti problemi mogu ispraviti. Zašto govorimo o sustavu gravitacije? Da, jer je crpka već uključena u sustav prisilnog grijanja. A ako se radijatori počeo grijati loše, tada bi stara crpka trebala biti promijenjena u novu. Razumjet ćemo kako instalirati pumpu za cirkulaciju u sustav grijanja.

Zašto je potrebno instalirati

Jedan od glavnih problema samonamjenskog sustava grijanja je slabo zagrijavanje potonjeg na grani radijatora ili slaba cirkulacija rashladne tekućine kroz nju, te kao posljedica slabog zagrijavanja svih radijatora uključenih u sustav. Za ispravljanje situacije moguće je ugraditi u sustav grijanja cirkulacijske crpke. Brzina kretanja vode raste, cirkulacija se poboljšava i bolje je zagrijati ne samo dugotrajne baterije.

Odabir pumpe

Budući da cirkulirajuća pumpa mora učinkovito gurnuti rashladnu tekućinu kroz sustav, njegova snaga ne smije biti ni podcijenjena ni precijenjena. Trebao bi biti optimalan. Postoje vrlo specifični kriteriji za njegov izračun. Ovisno o izvedbi grijača, volumenu i duljini grijanja, protok rashladnog sredstva. Svi potrebni izračunati podaci mogu se dobiti iz dokumentacije za instrumente i radijatore, a volumen vode u cijevima izračunava se matematičkim formulama (volumen cilindra). Protok protoka rashladnog sredstva jednak je snazi ​​kotla. Na primjer, snaga opreme sustava grijanja iznosi 30 kW, što znači da je brzina protoka jednaka samo u litrama po minuti. Da bi se rashladno sredstvo gurnulo kroz cjevovod od deset metara, potrebna je glava crpke od 0,5 atm.

Kada se utvrdi kapacitet crpke, potrebno je odabrati proizvođača. Na trenutnom tržištu glavni proizvođači su Kina, Njemačka, Poljska. Razlikuju se po kvaliteti. Najpouzdanije i izdržljive - Njemačka, Kina i Poljska trajat će od jedne do tri godine. Ali cijene se znatno razlikuju: njemačka pumpa košta mnogo više.

instalacija

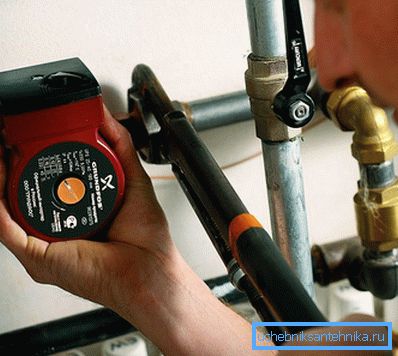

Naravno, bitno je instalirati cirkulirajuću pumpu u sustav na takav način da njegov rad donosi maksimalnu korist. S dovoljno iskustva u posjedovanju alata i ideji posla koji se obavlja, možete to učiniti sami. Za početak ćemo odrediti mjesto instalacije. Ovdje svaki stručnjak ima svoju jasnu poziciju.

Neki vjeruju da bi crpka trebala stajati iza kotao na toku, a drugi - to prije kotao na povratnoj cesti. Ovo je samo dio istine. S gledišta fizike procesa koji se odvijaju, moguće je instalirati crpku i na protok i na povratak - bez razlike, ali samo u slučaju prisilnog grijanja. Ako vlasnici žele osigurati sebe i ostaviti gravitacijski sustav grijanja kao alternativu prisilnom, za vrijeme isključivanja svjetala, tada se cirkulacijska crpka nalazi samo u opskrbi.

Prilikom postavljanja crpke trebali biste znati kako to ispravno spojiti. Da biste to učinili, morate slijediti određena pravila:

1. Budući da većina kružnih pumpi za kućanstvo rade samo s sustavom grijanja ispunjenim vodom (oni se jednostavno gori bez vode), moraju se postaviti vodoravno ili okomito, promatrajući smjer kretanja vode (označen strelicom na tijelu), rotor mora biti postavljen vodoravno. Ako je crpka u nekom drugom položaju kada voda propušta, njegov električni dio može biti poplavljen ili će unutar njega biti nedovoljna razina vode i uređaj će gorjeti.
2. Za praktičnost servisiranja uređaja, ventili se postavljaju ispred njega i iza njega, a sama pumpa se montira na sklopive spojeve. Ako je potrebno, može se ukloniti bez ispuštanja vode iz sustava grijanja. Prije pumpe nakon ventila, ugrađen je grub filtar za odgađanje ljestvice, pijeska i drugih netopivih otpadaka (osobito važno ako su radijatori stari i cijevi su metalni). Također je potrebno unijeti električnu energiju na mjesto instalacije crpke.
3. Ako se cirkulacijska crpka instalira uz održavanje gravitacijskog sustava grijanja, mora se instalirati na zaobilaznu liniju. Shema je sljedeća: zaobilazne cijevi su zavarene na cijev izravne opskrbe s promjerom manjom od glavne cijevi. Između međusobno povezanih točaka ugrađuju se ventil ili ventil za rad s gravitacijskim grijanjem (zaobići). Ako postoji struja, ventil na glavnom cjevovodu zatvara ventil, a crpka je otvorena, crpka je uključena i sustav je prisiljen raditi. Kad se napajanje isključi, ventili na crpki su zatvoreni, a na izravnom cjevovodu oni se otvore, a sustav radi gravitacijom. Ako je instaliran ventil, automatski se prijelaz na gravitacijski sustav.
4. Prije početka postavljanja crpke, ohladite i ispustite rashladno sredstvo. Razina pražnjenja ovisi o mjestu postavljanja crpke.
5. Prvi start: napunite sustav vodom, odvrnite vanjsku maticu na rotor i koristite odvijač za okretanje vratila nekoliko puta kako biste izbjegli zabijanje, zategnite maticu i uključite crpku u mrežu.

Kao što vidite, instalacija cirkulacijske crpke u sustavu grijanja nije tako teško (na prvi pogled), ali neiskusna osoba, čak i uz detaljne instalacijske upute, može napraviti značajne pogreške. Bolje je povjeriti ove radove stručnjaku, pogotovo jer je trošak takvog poboljšanja u kvaliteti vašeg sustava grijanja mnogo jeftiniji nego da ga potpuno obradite zamjenom cijevi i radijatora, čak i ako plaćate ne samo za materijale i opremu nego i za rad.

video

Ovaj video pokazuje kako montirati sustav s cirkulacijskom pumpom za grijanje:

Ovaj video radi o instaliranju cirkulacijske crpke u sustavu grijanja:
