Kako instalirati crpku u prisilni sustav grijanja

U sustavu prisilnog grijanja, crpka dopušta da rashladno sredstvo cirkulira kroz cjevovode, isporučujući ga s minimalnim gubicima na najnepovoljniji radijator. To vam omogućuje da smanjite promjere cijevi, kao i sakriti ih na zid ili pod, čime se oplemenjuju unutrašnjost. Naš zadatak danas je da otkrijemo gdje i kako instalirati cirkulacijsku crpku pravilno tako da ravnomjerno raspoređuje rashladno sredstvo kroz sustav.

Prisilna cirkulacija

Za razliku od prirodnog, gdje se rashladna tekućina kreće zbog fizičkih razloga - vruća tekućina zamjenjuje se hladnom, u ovom slučaju sve ovisi o kretanju rotoru.

Savjet: Ukoliko uključite crpku, većina strujnog kruga ostaje hladna, a zračni utikači nisu otkriveni, nema smisla povećati njezin kapacitet. Najbolje je rješenje zamijeniti jer uređaj više ne može stvoriti potrebni tlak tekućine.

prednost:

• u sustavu je poravnata temperatura;
• izbjegava se pojava zračnih čepova koji sprečavaju slobodno kretanje rashladnog sredstva;
• značajno povećava duljinu kruga grijanja.

Kako odabrati cirkulacijsku pumpu

Za obični stan nema smisla steći snažan uređaj jer duljina cjevovoda rijetko prelazi 25 metara. Međutim, njegova cijena ovisi o proizvođaču i materijalima iz kojih je izrađen.

Prilikom odabira cirkulacijske jedinice morate znati samo nekoliko parametara, među kojima brzina rashladnog sredstva nije najvažnija. Naprotiv, ona bi se trebala kretati na glatkoj, relativno spori put. Osim toga, što je veći uređaj, to će više buke učiniti, što nije baš ugodno.

Savjet: za veliki i složeni dom, najbolje rješenje bilo bi tražiti pomoć stručnjaka koji će u kratkom roku napraviti sve proračune.

Za običnu ladanjsku kuću možete upotrijebiti sljedeću tablicu:

Prema tablici, postoji izravna ovisnost raspodjele rashladnog sredstva u cjevovodu od njegovog promjera. Također treba napomenuti da je standardna brzina tekućine u sustavu grijanja 1,5 m / s.

Također treba uzeti u obzir da je prolaz rashladne tekućine u jednoj minuti jednak snazi ​​kotla. Na primjer, ako je 25 kW za grijanje, to znači da 25 litara treba proći kroz tekućinu za jednu minutu.

Prilikom odabira crpke, ne smije se zaboraviti da je njegova snaga proporcionalna duljini cjevovoda. Na primjer, za konturu dužine 100 m, potreban je tlak od 6 m.

Vrste uređaja

Trenutačno se za cirkulaciju rashladne tekućine koriste dvije vrste crpki:

• "Mokro" - radni dio je u kontaktu s rashladnim sredstvom, stoga se koriste u stambenim prostorijama, jer je gotovo tih;
• "Suhi" - rotor nema kontakt s rashladnom tekućinom, uređaji se obično koriste u ne-stambenim prostorima, jer imaju povećanu buku u radu.

Napravite obje verzije uređaja od materijala koji nisu podložni koroziji:

• tijelo - mesing ili bronca;
• ostali dijelovi su plastični, keramički ili nehrđajući čelik.

U "vlažnim" uređajima praktički nema ometanja uređaja, jer tijekom njegova pomicanja rashladno sredstvo podmazuje svoje dijelove.

Priprema za ugradnju

U nastavku je kratak vodič s preporukama:

1. Preporučujemo da kupite proizvod s odvojivim nitima, a svoj posao možete učiniti što lakšim. Inače, morat ćete sami pokupiti adaptere.
2. Odmah kupite filtar za grubu cijev, nepovratni ventil koji će raditi na visokotlačnoj crpki.
3. Trebat će vam još jedan zaobići i ventile potrebnog promjera.
4. Ne zaboravite ključeve za matice.

Odaberite mjesto za povezivanje

1. Poželjno je da na uređaju postoji slobodan pristup za njegovo periodično održavanje.
2. U blizini mora postojati pristup strujama. U suprotnom ćete morati povlačiti kabel napajanja na mjesto ugradnje uređaja.
3. Prethodno je preporučeno instaliranje crpke na povratnu crtu, a danas ih dizajn omogućuje da to učinite bilo gdje.
4. Da bi se povećao pritisak na usisnom mjestu, bolje je postaviti uređaj u dovodnu cijev. Posebice dobro, ako se nalazi blizu mjesta ulaska sustava za grijanje ekspanzijskog spremnika. U tom je slučaju zajamčena visoka temperatura.

Ako se uređaj instalira u sustav grijanja s spremnikom s membranom, bolje ga je premjestiti u spremnik. Preporučamo ga što je moguće bliže mjestu ugradnje ekspanzijskog spremnika.

Savjet: ako instalirate zaobilaznicu s pumpom na povratnoj cijevi otežavaju pristup pumpi, moguće je popraviti dovod, ali okomiti zatvarač mora biti umetnut okomito.

Pravila instalacije:

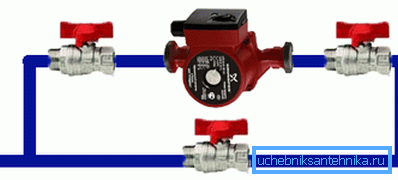

1. Osigurajte kuglasti ventili na strane uređaja. To će vam omogućiti da ga brzo rastavite bez ispuštanja rashladne tekućine iz sustava.
2. Izravno ispred crpke treba rezati u filteru koji štiti opremu od prljavštine i čestica koje mogu biti u rashladnom sredstvu
3. Pri vrhu premosnice potrebno je instalirati automatski ili ručni ventil za odzračivanje. Na taj način brzo se možete riješiti zraka u sustavu, akumuliranog iz raznih razloga.
4. Ugradnja crpke treba provesti u smjeru rashladnog sredstva, a na uređaju se nalazi odgovarajuća strelica.
5. Spojnice s navojem trebale bi biti prekrivene brtvilom, omotane s trakom, te također postavljene brtve između dijelova za parenje tako da ne postoje propuštanja u sustavu.

Savjet: utičnica za crpku mora biti uzemljena kako bi se osigurala sigurnost njegove uporabe.

Postupak instalacije

1. Ispustite rashladnu tekuću iz sustava ako se instalacija izvrši na postojeću mrežu. Za novu crpku, bolje je koristiti novu rashladnu tekućinu, istodobno možete isprati cijevi i radijatore od mogućeg onečišćenja.
2. Ugradite ventile i pumpe kako je navedeno u prethodnim pravilima..
3. Na kraju instalacijskog ciklusa napunite sustav svježim rashladnim sredstvom..

1. Prije pokretanja crpke, odvrnite središnji vijak na kućištu odvijačem i ispustite višak zraka iz uređaja, nakon što se pojavi voda, čvrsto stegnite.

zaključak

Ugradnja cirkulacijske crpke u sustav grijanja omogućuje vam uštedu goriva, kako bi se postiglo brzo zagrijavanje rashladne tekućine, čime je sobna temperatura ugodna kratko vrijeme.

Rad je jednostavan, lako rukom, ali zahtijeva pridržavanje određenih pravila. Samo ćete morati odabrati odgovarajući uređaj koji će kuću pružiti toplinom. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
