Kako instalirati grijaće radijatore vlastitim rukama:

Prilikom obavljanja sljedeće obnove stanova, mnogi vlasnici kuće prije ili poslije trebaju potpuno ili djelomično zamijeniti sustav grijanja, od kojih je jedan od najvažnijih komponenata vodeni radijator. Sastoji se od skupa tekućih kanala vode kroz koje grije hladna tekućina, osiguravajući proces izmjene topline između vruće vode i okolnog zraka.

Tijekom rada, kanali za protok iz unutrašnjosti postupno se prelijevaju s solima i postaju začepljeni česticama hrđe, pa s vremena na vrijeme takvi uređaji zahtijevaju kompletnu zamjenu.

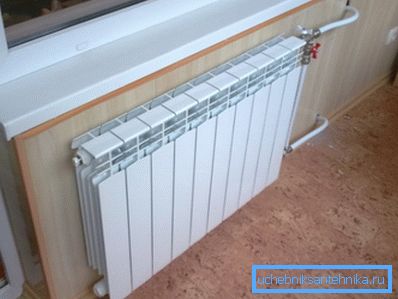

Ugradnja bimetalnog radijatora s jednostranom vezom.

Značajke instalacije i priključivanja radijatora

Trenutno je za prodaju veliki broj kompaktnih i laganih radijatora, koji će, ako je potrebno, vlasnik apartmana moći vlastitim rukama zamijeniti pomoću uobičajenog alata kućanskih aparata bez potrebe za profesionalnim vodoinstalateri.

Kao jasan vodič, ovaj članak daje ilustriranu instrukciju koja će detaljno opisati proces samopromjenjivanja radijatora u stambenom prostoru.

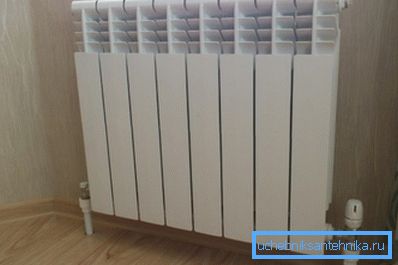

Donja veza omogućuje sakrivanje zbirnih poruka.

Priprema instalacijskog mjesta

Prije ugradnje radijatora u potpunosti isključite dovod vode u sustav.

Ako se u blizini svake baterije nalazi ventil za zatvaranje, to se može obaviti u stanu, a ako ne postoji takva mogućnost, potrebno je zatvoriti zajednički zaporni ventil cijelog nosača koji se obično nalazi u podrumu stambene zgrade.

  1. Provjerite da u sustavu nema pritiska, potrebno je rastaviti stare baterije, nakon čega se svaka ulazna cijev treba pripremiti za ugradnju zaustavnih ventila;
  2. Skupite novu bateriju iz potrebnog broja odjeljaka i pripremite ga za privremeni nosač. Da biste znali instalirati radijatore na zid ispod prozora, slijedite preporuke u nastavku;

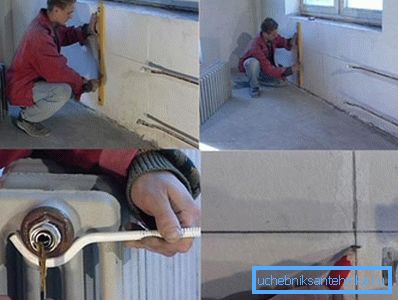

Označavanje na zidu i montažne nosače.
  1. Izmjerite ukupnu dužinu podvodne niše i nacrtajte okomitu crtu uzduž središta, a zatim pronađite središte uzdužne osi radijatora i postavite je nasuprot crtkanoj liniji;
  2. Na razini zida nacrtajte vodoravnu crtu koja se nalazi na udaljenosti od 60-120 mm od dna pragova, što će odgovarati gornjoj granici akumulatora;
  3. Prema nacrtanim crtama, instalirajte radijator na privremene nosače i izvadite oznake na zidu, označavajući mjesto za učvršćenje montažnih nosača. Istovremeno, potrebno je osigurati da udaljenost od brijega do poda bude najmanje 85-120 mm, a udaljenost do zida oko 35-50 mm.

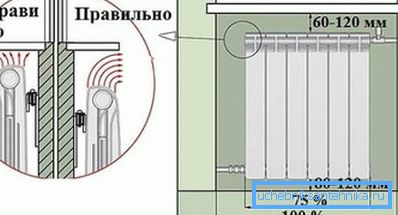

Slika prikazuje dijagram točnog položaja baterije u nižem prozorčiću.

Savjet! Nakon zatvaranja uobičajenog zatvornog ventila, na gornjim etažama napunjenog sustava grijanja ostaje dovoljna količina prijenosa topline, pa prije demontaže stare baterije morate pripremiti odgovarajuće prazne spremnike kako biste sakupili odvodnu vodu.

Odaberite vrstu veze s sustavom

U suvremenim sustavima grijanja za stanovanje koriste se nekoliko tipova priključaka vodene baterije, od kojih se svaka koristi ovisno o specifičnim uvjetima.

Da bi svaka kuća posjedovala ideju o pravilnoj instalaciji radijatora u svom stanu, tri najčešće korištene veze bit će navedene u nastavku.

  1. Jednosmjerna bočna veza pruža najbolji prijenos topline, ali je pogodan samo za pojedinačne radijatore, koji se sastoji od najviše 12 zasebnih odjeljaka. U tom slučaju, dovod rashladnog sredstva priključen je na gornji ulaz i izlaz na donju utičnicu s jedne strane baterije;

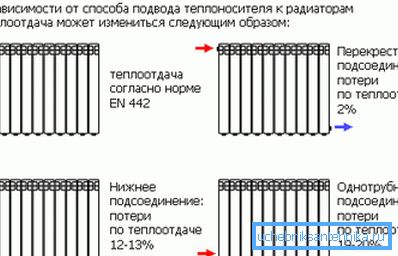

Razne mogućnosti povezivanja.
  1. Dijagonalni ili križni način spajanja omogućuje vam dosljedno povezivanje u jednom redu nekoliko radijatora za grijanje velike prostorije. U tom slučaju, topla voda se uvodi kroz gornju mlaznicu s jedne strane, a izlaz kroz donju mlaznicu na stražnjoj strani baterije;
  2. Metoda donje veze omogućuje vam da sakrijete sve komunikacije ispod podnožja ili u podzemni prostor, ali to značajno smanjuje radijator za prijenos topline. U ovoj shemi, grijala voda ulazi u donju mlaznicu s jedne strane i izlazi iz donje mlaznice s druge strane baterije.
Potpuni komplet instalacijskog seta mora biti odabran ovisno o odabranoj opciji povezivanja.

Savjet! Preporuča se ugradnja mehaničkog termostata s regulatorom temperature na ulazu svake baterije. Na prvi pogled, cijena ovog uređaja može se činiti visoka, ali njegova uporaba omogućuje učinkovitije korištenje topline i time smanjuje prosječne godišnje troškove grijanja.

Montaža i ugradnja radijatora

U mnogim hardverskim trgovinama možete kupiti cijelu bateriju odabrane vrste i veličine koja je već sastavljena od potrebnog broja odjeljaka i potpuno je spremna za instalaciju, ali prije samog instaliranja grijaćeg radijatora i povezivanja s vodovodnim sustavom, trebate ga opremiti setom prekidača i regulacijskih ventila.

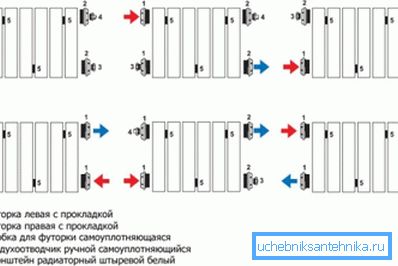

  1. Ovisno o odabranom dijagramu ožičenja uvijte dva prolaze (futorki) na potrebne otvore radijatora, koji će se koristiti za spajanje ulaznih i izlaznih spojeva;
  2. Zamotajte treću kroz utor (futorka) u koji se gornja rupa nalazi duž gornje rashladne tekućine, u kojoj morate instalirati ventil Mayevsky koji je neophodan za oslobađanje akumuliranog zraka, i umetanje slijepog utikača u preostalu slobodnu rupu;
  3. Ugradite jedan kuglasti ventil na dovodni i povratni cjevovod, a ispred njih, s dvije čačice, montirate zaobilaznicu s kuglastim ventilom za zatvaranje koji treba otvoriti tijekom zaustavljanja ili rastavljanja baterije;

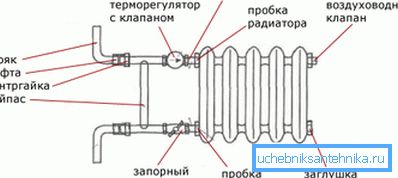

Dijagram sklopa premosnice i spojnih ventila.
  1. U skladu s prethodno napravljenom oznakom, postavite ležajne nosače na zid, postavite ih na radijator i popravite uz pomoć standardnog hardvera koji se isporučuje u kompletu;
  2. Kada se montiraju nosači po razinu, treba imati na umu da rub brijega na kojemu je ugrađen ventil za odzračivanje Mayevsky treba lagano podići;

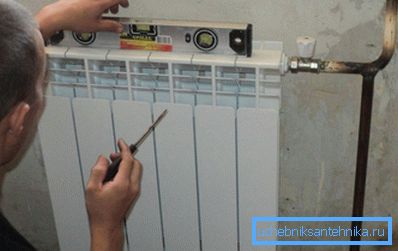

Nakon instalacije, baterija bi trebala imati lagani nagib prema cjevovodu.
  1. Spojite ulazne i povratne ventile s priključkom "American" s prirubnicom i maticom na odgovarajuću čahuru na radijatoru;
  2. Provjerite jesu li spojevi pravilni i konačno zategnite sve navojne spojeve, trebate otvoriti ulaznu slavinu na podizanju, kao i kuglasti ventili na cjevovodima i napuniti sustav s rashladnom tekućinom;
  3. Ako postoji samostalno električno ili plinsko grijanje, napravite probni rad sustava i pustite da radi neko vrijeme u maksimalnim uvjetima, a zatim pažljivo provjerite ima li propusnosti.

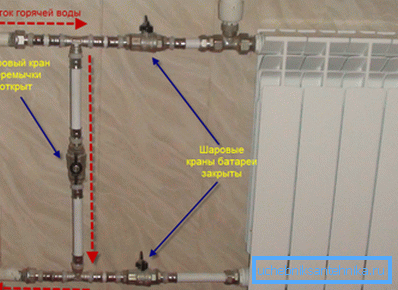

Set ventila i upravljačkih ventila.

Savjet! Prilikom montaže svih navojnih spojeva nužno je ugraditi gumene ili silikonske brtve, koje su uključene u standardnu ​​instalacijsku komplet za spajanje radijatora vode, koji se mogu kupiti u bilo kojem hardveru.

zaključak

Zamjena baterija u stanovima visokih zgrada najbolje se izvodi u proljetno-ljetnom razdoblju, nakon završetka sezone grijanja. Budući da u ovom trenutku nema pritiska tople vode u sustavu grijanja, rizik od opekotina u potpunosti se eliminira i vjerojatnost poplave njegovog i susjednog stana s vodom smanjuje se.

Pažljivo pregledavajte priloženi videozapis u ovom članku, možete dobiti vizualni vodič za instaliranje i povezivanje radijatora za kućanstvo.
