Kako instalirati sustav s dvije cijevi

Najčešći sustav grijanja je voda. Uz pomoć, više od 67% svih objekata u našoj zemlji se grije. Ima nekoliko vrsta, od kojih je najpopularniji dvosloj. Danas smo postavili zadatak da pričamo o tome što čini dvoslojni sustav grijanja s prirodnom cirkulacijom i s mehaničkim detaljima kako biste što više saznali što je moguće.

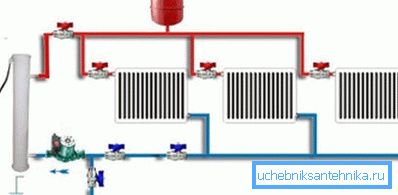

U foto - 2 x cijevni sustav grijanja s mehaničkom cirkulacijom

Koji je princip djelovanja

U tom slučaju nećete biti iznenađenja, sustav je zatvorena petlja kroz koju grijana rashladna tekućina cirkulira iz grijalice na radijatore. Isti princip promatra se u svim ostalim građevinama gdje se voda koristi za grijanje.

Jedina razlika je uporaba dviju grana cjevovoda istodobno:

  • prva transportira i distribuira vruću rashladnu tekućinu;
  • drugi uklanja ohlađenu tekućinu iz radijatora i vraća je u bojler.

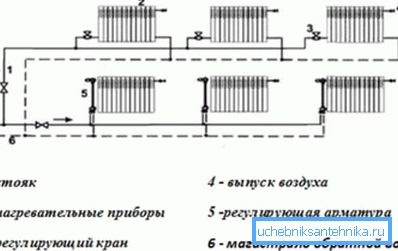

Dvocijevni vodoravni sustav grijanja s naznakom smjera kretanja rashladnog sredstva

korist

Alternativna opcija je jeftiniji i jednostavniji jednosmjerni konstrukcija, ali, zbog očitih prednosti dvotoka, gubi popularnost. Razmotrite ih detaljnije:

temperatura
  • Sustav s 2 cijevi omogućuje vam da isporučujete rashladnu tekućinu svakom radijatoru, pri čemu će temperatura za sve imati istu vrijednost.
  • Moguće je postaviti potrebnu razinu grijanja za sve prostorije pomoću termostata. Može se po potrebi ugraditi na svaku bateriju.
  • Kontrola temperature na određenom radijatoru ne utječe na temperaturu na drugim uređajima za grijanje.
tlak Gubici tlaka su smanjeni, što vam omogućuje da instalirate manje učinkovitu i ekonomičnu cirkulacijsku pumpu.
instalacija Uputa omogućuje instalaciju sustava u jednokatnu ili višekatnu zgradu, kao i u stambenim zgradama.
popravci Zatvoreni ventili na dovodnim vodovima omogućuju popravak dijelova i elemenata sustava bez zaustavljanja.

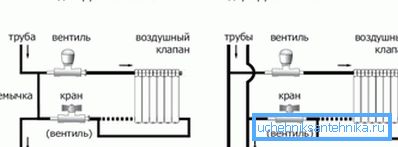

Jedno-cijevni i dvocjevni sustav grijanja - kako se spojiti

Od nedostataka obično se uočava duljina dvostrukog plinovoda, što povećava financijske izdatke u usporedbi s opcijom jedne cijevi. Iako se u ovom slučaju ne može smatrati negativnim svojstvom, budući da se cijevi koriste s malim promjerom, dimenzije spojnica, ventila, spojeva i priključaka su također male.

U stvari, ukupni troškovi samo malo nadmašuju izdatke za sustav s jednim cijevima. Istovremeno, dobit ćete mnogo više prednosti.

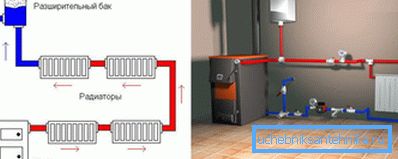

Sustavi grijanja s jednim i dvije cijevi s otvorenim ekspanzijskim spremnikom

vrste

Sustavi grijanja uglavnom su podijeljeni na otvorene i zatvorene.

Glavni kriterij za ovo razdvajanje je vrsta ekspanzijskog spremnika koji se koristi u dizajnu.

  1. U otvorenoj verziji se postavlja na najgornji dio kruga, odakle se rashladna tekućina može ispariti. U tom slučaju, unutarnji tlak sustava bit će relativno nizak.
  1. Zatvorena standardna verzija dvostrukog cjevovoda opremljena je membranskim ekspanzionim spremnikom, čime se tekućina cirkulira oko kruga pod prisilnim pritiskom. Budući da njegov isparavanje nema, dopušta upotrebu više praktičnih rješenja, u obliku glikola, kao rashladno sredstvo uz vodu. Zatvoreni sustavi smatraju se najsigurnijim i ekološki prihvatljivijim.

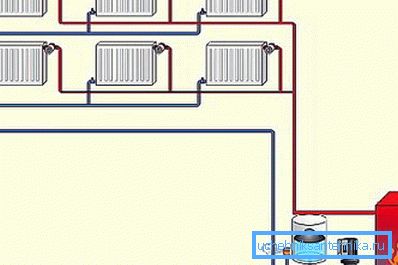

Dvocijevno grijanje privatne kuće sa zatvorenim rukama

Ovisno o lokaciji cjevovoda koji povezuju sve elemente strukture, možemo razlikovati:

  1. Vertikalni sustav s dvije cijevi za grijanje kada su baterije spojene na vertikalni nosač. Nanesite ga u višekatne zgrade, pružajući priliku da se zasebno pričvrsti za svaki kat. Glavna prednost dizajna je odsutnost zračnih utikača pri korištenju. Cijena aranžmana bit će veća od ostalih opcija.

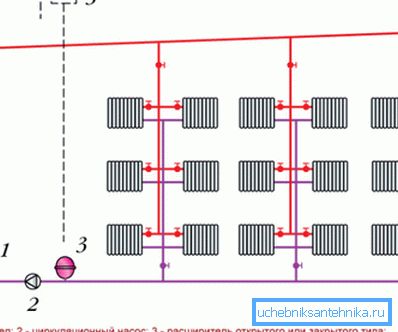

Dvokubni vertikalni sustav grijanja s kolektorom zraka različitih tipova
  1. Vodoravni sustav s dvije cijevi obično se koristi u jednokatnim zgradama s velikim prostorom. Spajanje grijača provodi se vodoravnom cjevovodom. Akumulirani zrak ispušta se korištenjem dizalice Mayevsky.

Savjet: u tom slučaju, bolje postavite ustave na slijetanje ili u hodnik.

dogovor

Primijenite dva osnovna dizajna:

  1. Dno, kada se cjevovod koji dolazi iz kotla položio u donji dio zgrade, na primjer, u podzemnom prostoru, podu ili podrumu. Preokrenuti položaj je još niži, a radi dobivanja normalne cirkulacije rashladnog sredstva, kotao se smanjuje, tako da su svi radijatori postavljeni iznad njega.

Savjet: svakako uključite zračni vod u krugu, postavljajući ga na vrh. Uz pomoć će se ukloniti višak zraka iz mreže.

  1. Gornji, kada se autocesta za distribuciju prolazi kroz vrh strukture, a ekspanzijski spremnik montiran je na najvišoj točki kruga. Obično proći cjevovod kroz izolirani potkrovlje, što je neprihvatljivo za zgrade s ravnim krovom.

Savjet: dvije opcije ožičenja mogu se koristiti i za vodoravne i okomite sustave grijanja.

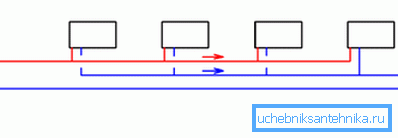

Prolazeći 2-cijevni sustav grijanja

Hidraulički proračun

To se mora obaviti prije početka rada na instalaciji toplinskih konstrukcija, jer će za svaku strukturu biti individualna. Hidraulični proračun vodoravne dvoputne grijanja, kao i vertikalna, obično se provodi prema preliminarnoj shemi "nacrta", koja uključuje sve elemente.

Tijekom proračuna identificira se najopterećeniji prsten cjevovoda koji se treba uzeti kao objekt koji se izračunava i podijeli na uvjetne sekcije.

Kao rezultat toga, homeowner će dobiti:

  • vrijednost mogućeg gubitka tlaka u krugu;
  • najoptimalniji promjer cjevovoda;
  • područje radijatora nužno za grijanje, od kojega je moguće nabaviti niz toplinskih uređaja.

Hidraulični proračun dvocijevnog horizontalnog sustava grijanja provodi se pomoću nekoliko tehnika.

U nastavku govorimo o najčešćim:

  1. Izračuni se izvode uzimajući u obzir karakteristike vrijednosti otpora i vodljivosti. Zahvaljujući tome, moguće je dobiti realne podatke o temperaturi svakog elementa kruga grijanja i točnom toku vode.
  1. Izračuni se vrše na specifičan gubitak tlaka. Rezultat je jasna fizička slika procesa, koja pokazuje stvarnu raspodjelu otpora u cjevovodima.

Hidraulički proračun dvi cijevnog sustava grijanja konačno vam omogućuje da upoznate točne parametre temperature, kao i protok rashladnog sredstva u bilo kojem dijelu kruga. To će biti osnova za organizaciju plana grijanja zgrada.

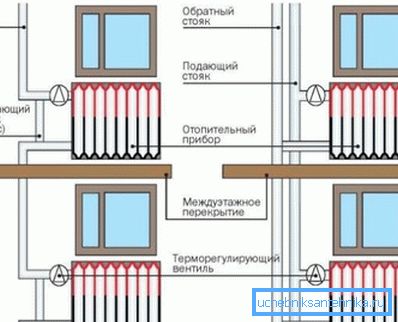

Kako su montažni i dvokutni sustavi grijanja instalirani za višekatnu zgradu

montiranje

Instalacija 2-cijevnog sustava grijanja počinje nakon izračuna, izraditi precizan dijagram sklopa i nabavku potrebne opreme.

U nastavku će se reći o redoslijedu njegove provedbe:

  1. Ugradite kotao za grijanje. Najbolja opcija je mala zasebna prostorija, gdje je ventilacija pravilno opremljena, što će ukloniti proizvode izgaranja. Preporučujemo da se poda i zidovi očistite s posebno oblikovanim vatrostalnim materijalima. Postavite kotao daleko od zidova, uz praktičan pristup održavanju.
  1. Osigurajte cirkulacijsku crpku na cjevovodu i razdjelni razvodnik, ako je to predviđeno planom.
  1. Vodite cjevovod iz kotla na radijatore. U zidovima napravite male rupe, koje se zatim zapečate cementnim mortom. Priključci ovise o sastavu cijevnog materijala.
Dvocijevni i jednosmjerni sustavi grijanja - shema spajanja radijatora
  1. Spojite radijatore. Krug grijanja svake baterije trebao bi se sastojati od dvije cijevi - na vrhu s vrućim, dno s hlađenim nosačem topline. Pomoću posebnih zagrada ugradite radijatore vlastitim rukama ispod prozora.

Optimalna udaljenost od:

  • radijatori - 100 mm;
  • poda - oko 120 mm;
  • zidovi - 20-50 mm.

Ugradite upravljačke i priključne armature na ulaz i izlaz. Termalni senzori će vam pomoći da lako postavite ugodnu temperaturu u sobi.

  1. Izvršite provjeru sustava nakon dovršetka svih radova.

zaključak

Iz ovog članka ste doznali kakav je horizontalni dvoputni sustav grijanja, kao i vertikalni, danas naširoko koristi za stvaranje ugodne temperature u stambenim i industrijskim zgradama. Zahvaljujući svojim neprijepornim prednostima, postalo je vrlo privlačno za potrošače.

Više od 2/3 kućanstava i poduzeća izabralo ga je za uređenje grijanja. Pri planiranju potrebno je izvršiti kompetentni hidraulični proračun.

Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
