Kako instalirati termalni relej za grijanje vlastitim

Ovaj članak govori o metodama automatskog podešavanja električnog grijanja. Moramo se upoznati s vrstama termostata koje nudi moderno tržište i naučiti kako ih pravilno spojiti na teret i gdje postaviti temperaturni senzor. Započnimo.

Zašto vam je potrebna

Glavni motiv je sasvim razumljiv: ušteda električne energije. To je najskuplji izvor toplinske energije; električni grijači se koriste samo tamo gdje nije moguće koristiti glavni plin, peleti, ugljen ili ogrjev.

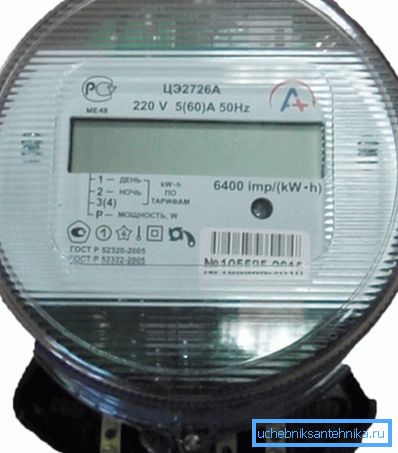

Usput: korištenje noćnih tarifa može smanjiti troškove grijanja električnom energijom za 20-30%.

Osim uštede, ne zaboravite na praktičnost korištenja električnog grijanja. Kada radite s konstantnom snagom na toplim danima, stanovnici kuće ili stana morat će patiti od vrućine ili (s otvorenim prozorima) nacrta. Ručno podešavanje, iz očitih razloga, ima značajnu inertnost: poticaj za smanjenje stupnja zagrijavanja javlja se tek nakon što temperatura odstupi od komfora jedan za 4-5 stupnjeva.

Termostatski relej omogućuje održavanje optimalne temperature u prostoriji s točnošću od 1-2 stupnja.

Odabir termostata

Svi termostati za grijanje mogu se podijeliti u tri glavne kategorije.

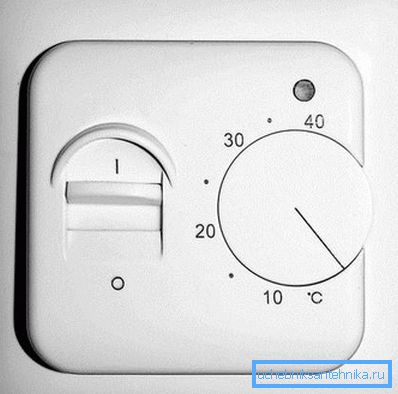

elektromehanički

Strogo govoreći, samo se ovaj tip regulatora može nazvati relejom: elektromehanički uređaj koji fizički otvara kontakte zapravo se koristi za upravljanje energijom. Popis funkcija elektromehaničkih termičkih sklopki je minimalan.

Oni mogu:

1. Uključivanje i isključivanje. U tu svrhu obično se koristi posebna mehanička sklopka.
2. Postavite temperaturu pomoću kotača s vrijednostima na njoj ili kućištem.. Tipični temperaturni raspon je od +5 do +40. Jasno je da što je temperatura veća, to je veća potrošnja topline.

Razjasniti: potrošnja električne energije za održavanje temperature određuje se, naravno, ne po svojoj apsolutnoj vrijednosti, nego temperaturom delte s ulicom. Trošak održavanja + 30C u kući na 15 na ulici i +5 za ulicu -10 bit će isti.

1. Automatski održavajte željenu temperaturu, usredotočujući se na indikatore vanjskog termoelementa.

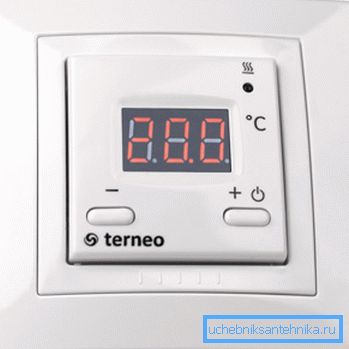

digitalni

Funkcija digitalnih termostata identična je prethodnoj vrsti.

Samo tri razlike:

1. Umjesto brojeva koji se ispisuju na ručnom regulatoru, koristi se zaslon s tekućim kristalima.
2. Isključivanje grijanja nije pridijeljeno stalnom kliznom releju, već sklopu tranzistora bez šumova.
3. Za namještanje radne temperature koristite numeričku tipkovnicu.

Postoji mišljenje da su digitalni termostati precizniji nego mehanički. To je samo djelomično: zahvaljujući digitalnom zaslonu na njima, lakše je podesiti željenu temperaturu. Međutim, koliko se to točno održava ovisi o umjeravanju uređaja za određeni toplinski senzor i nije vezan uz vrstu regulatora.

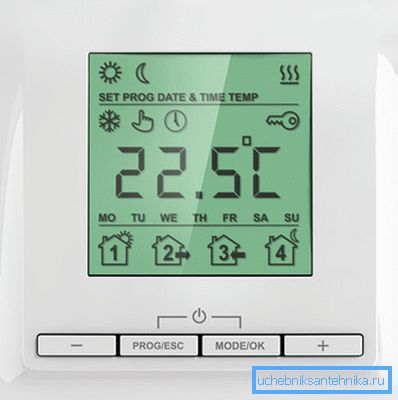

programabilni

Dodatna je funkcija digitalne prilagodbe: mogućnost postavljanja dnevnog i tjednog rasporeda rada. Na primjer, vikendom, vaš dom može se održavati na + 20 ° C tijekom dana i +16 noću; tijekom istog radnog vremena, prazan stan samo zagrijava do + 8 ° C.

Čini se da je izbor očigledan: programabilni regulator je očito povoljniji od ostalih termičkih sklopki. Međutim, valja razmatrati trošak samih uređaja:

Ako u oštroj klimi ekonomičnije uređaje brzo isplati, a mjesečnom potrošnjom topline električnim grijanjem u nekoliko stotina kilovat-sati, vrijeme povrata će se povećati na desetak ili dvije godine.

Kompatibilni uređaji

Koji se izvori topline mogu povezati s termostatom? Općenito, na sve uređaje izravnog grijanja bez vlastitih digitalnih kontrolera. Nisu svi elektronički upravljački krugovi pravilno reagiraju na trajne nestanak struje pomoću vanjskog termostata.

Na popisu:

• Kabelski i filmski podno grijanje. To je najprihvatljiviji tip električnog grijanja: zbog optimalne raspodjele temperature u volumenu grijane prostorije, može smanjiti troškove u odnosu na konvektivno zagrijavanje za 30-50 posto.
• Grijači.
• Radijatori na ulju.

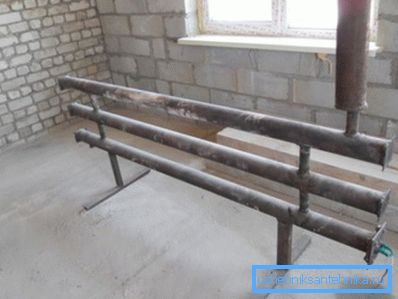

• Registri s ugrađenim grijačima.

Samo jedan ograničavajući faktor je električna energija koju napaja uređaj. Tipičan termalni relej ima ograničenje od 3.600 W, što odgovara području male prostorije. Uz veću potrošnju upotrebljava se nekoliko neovisnih aparata za grijanje, od kojih svaka ima vlastiti termostat.

montiranje

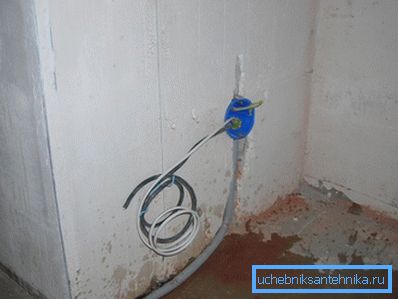

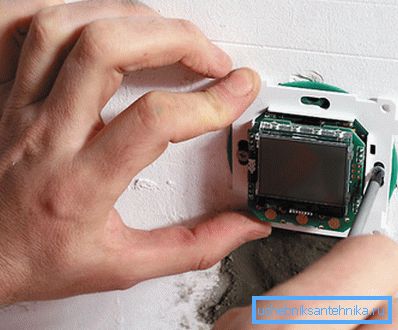

Svi prodani termostati podrazumijevaju skrivenu instalaciju u razvodnu kutiju. U betonskom ili zidnom sloju, rupu za nju odabire se krunom od 65 mm; kutiju je zapečaćena cementnom ili gipsanom žbukom. Sa drywall koristi posebne kutije, stezanje list sa obje strane.

Je li moguće otvoreno montirati termostat?

Da, ali s nekoliko rezervi.

1. Trebat će vam poseban pretinac za prilagodbu, koji je pričvršćen na zid s običnim klinastim vijkom.
2. Bolje je ukloniti žice za osjetnik napajanja i temperature u kabelskom kanalu.

Važna točka: u zgradama od zapaljivih materijala, instrukcija o sprečavanju požara propisuje da se visokonaponska ožičenja instaliraju u čelične cijevi.

Standardna visina instalacije termostata je jednaka kao i kod prekidača, 90 cm od razine poda.

veza

Jednostavno je povezati regulator vlastitim rukama - dovoljno je samo proučiti obilježavanje nalaza pažljivo.

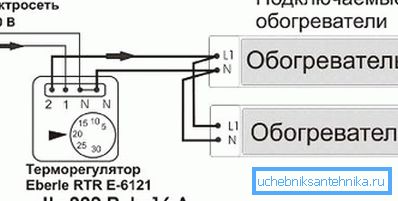

Ako je potrebno, dva grijaća tijela mogu se paralelno spojiti s jednim parom priključaka - samo ako njihova ukupna snaga ne prelazi mogućnosti termičkog releja.

Termalni osjetnik

Gdje je montiran temperaturni senzor?

Ovisi prije svega o vrsti grijaćeg elementa.

1. U slučaju kabelskog podnog grijanja, postavlja se u estrih unutar PVC cijevi, što omogućava zamjenu senzora kada to ne uspije.
2. S toplinskim senzorom toplog poda, film se uklapa u podlogu ispod filma. Budući da i sam senzor i žica za povezivanje obično imaju prilično impresivan presjek, morat će odabrati utor za njih.
3. Uz razne grijaće elemente visoke temperature - konvektori, registri s grijanjem itd. - senzor je postavljen na zid i maskiran kalupljenjem, polici ili na bilo koji drugi način.

Naravno, pri odabiru mjesta za termopar, ne zaboravite na zdrav razum.

• Dekorativna obrada ne smije ometati slobodnu cirkulaciju zraka u blizini osjetnika temperature.
• Nalazi se izvan izravne sunčeve svjetlosti i nacrta.
• Nemojte postavljati senzor u struju topline toplog zraka iz uređaja za grijanje. U tom će slučaju njegovo svjedočenje biti daleko od prosječne temperature u sobi.
• Bolje je postaviti visinu senzora od poda u rasponu od 90-120 cm, a zatim će njezina očitanja odgovarati vašoj subjektivnoj percepciji: +20 na razini poda može rezultirati +28 na visini ljudskog rasta.

Usput: mnoge programabilne termalne sklopke se isporučuju s vlastitim temperaturnim senzorima.

zaključak

Nadamo se da će preporučene preporuke čitatelju biti korisne za instalaciju vlastitog električnog grijanja. Kao i obično, priloženi videozapis sadrži dodatne tematske materijale. Sretno!
