Kako izgraditi dimnjak za plinski bojler: redoslijed

Jedan od potrebnih elemenata bilo kojeg sustava grijanja u privatnoj kući je kotlovnica. Ova jedinica, bez obzira na gorivo u njemu, mora biti instalirana u skladu s određenim zahtjevima, što jamči ispravnost i sigurnost rada.

Razmislite o tome kako opremiti dimnjak plinskog kotla, jer njegove upute za ugradnju imaju neke poteškoće i nijanse.

Značajke dizajna

Prije instaliranja dimnjaka za plinske kotlove morate sami odabrati, kupiti i instalirati uređaj. Geometrijske dimenzije i druge značajke dimnjaka ovise o tehničkim karakteristikama jedinice za grijanje (vidi također članak Cijevi i spojnice križno vezanog polietilena: tehničke karakteristike i značajke ugradnje).

Razmislite o glavnim nijansama koje treba uzeti u obzir pri projektiranju:

1. Najčešći okrugli nacrt. Međutim, nitko ne zabranjuje upotrebu dimnjaka za kotlove s kvadratnim poprečnim presjekom. Glavni zahtjev - unutarnji volumen dimnjaka mora biti veći od komore za izgaranje kotla.

Ako odlučite ostati na okrugloj cijevi, a zatim kako biste utvrdili njegov unutarnji volumen, morate znati unutarnji promjer proizvoda. Ako nije označeno na oznaci, tada je za izračun nužno oduzeti debljinu zidova cijevi od vanjskog promjera.

Tada su dobivene vrijednosti supstituirane u formuli:

S =? * d_interni * L

Gdje d_interni - unutarnji promjer upotrijebljene cijevi;

L je dužina dimnjaka.

Obratite pažnju! Cijev za dimovodni kotao bi trebala biti šira od svojeg izlaza. U protivnom, može biti teško postaviti kotla i ispušni sustav.

1. Visina dimnjaka ovisi o tome koliko će daleko biti od grebena krova.

Ovdje se nalazi sljedeći odnos:

• udaljenost do 1,5 m - gornji rez cijevi mora biti najmanje 50 cm duži;
• udaljenost od 1,5 do 3 metra - gornji rez može biti ispiran s grebenom ili više;
• udaljenost od više od 3 metra - u ovom slučaju potrebno je nacrtati liniju koja će biti 10 stupnjeva ispod vodoravne crte koja se izvlači kroz najvišu točku krova (dimenzija dimnjaka ne smije biti niža od nje).

Ako se nakon izračuna unutarnjeg volumena cijevi ispostavilo da njegov promjer nije dovoljan, ne biste trebali uzeti puno detalja, budući da će njegova cijena biti znatno veća. Preporučljivo je samo malo povećati duljinu strukture.

Samostojeća ugradnja dimnjaka

Odabir opcije smještaja

Dimnjaci plinskih kotlova nisu previše složeni sustavi, ali kada ih instalirate vlastitim rukama, trebali biste uzeti u obzir mnoge nijanse. Inače, kotao neće pravilno raditi, što može dovesti do njegovog sloma, au nekim slučajevima - akumulaciji ispušnih plinova u sobi i trovanja ljudi.

Prije nastavka gradnje ili instalacije, trebate odabrati mjesto gdje će se cijev dogovarati.

Postoje dvije glavne opcije:

• unutar kuće;
• izvan zgrade.

I prva i druga mogućnost imaju svoje prednosti i nedostatke.

Razmislite o značajkama unutarnje instalacije:

• ako dimnjak za kruta goriva prođe kroz grijane prostorije, neće biti potrebno dodatno zagrijavati;
• postoji opasnost od ispuštanja ispušnih plinova i njihovog paljenja;
• Dimnjačnice su teže instalirati i popraviti u slučaju kvara.

Ako odlučite instalirati ispušni sustav izvan kuće, onda postoje i prednosti i nedostaci:

• takav dimnjak je potpuno siguran za vrijeme rada;
• njegov dizajn je manje kompliciran za instalaciju;
• cijev se lako popravlja u slučaju loma ili depresije;
• Prilikom odabira ove opcije morate unaprijed odlučiti što ćete izolirati dimnjak dimnjaka, jer u svakom slučaju ne smije biti dopušteno zamrzavanje u zimskom periodu.

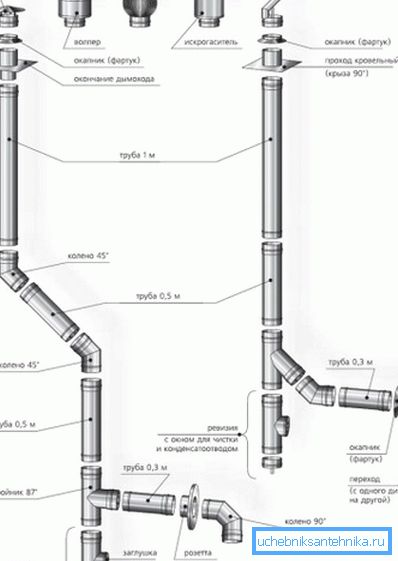

Komponente dimnjaka

Cijev za odstranjivanje proizvoda izgaranja iz kotla radi na prirodnom plinu sastoji se od sljedećih obveznih dijelova:

• adapter koji povezuje izlaz kotla s ispusnom cijevi;
• tee s revizijom, opremljenu spojnicom, koja je potrebna za uklanjanje kondenzirane vlage;
• pričvršćivači - stezaljke i nosači;
• slavine (ako je potrebno) - moraju se postaviti na udaljenosti od najmanje 2 metra od grijaćeg elementa, inače je moguće smanjiti potisak;
• prijelazne cijevi;
• cijevi;
• konusni savjet.

Obratite pažnju! Cijev za plinski kotao mora imati konusni kraj. Zabranjeno je instalirati uobičajene prepreke i kape. U ekstremnim slučajevima, rez može ostati potpuno nezaštićen.

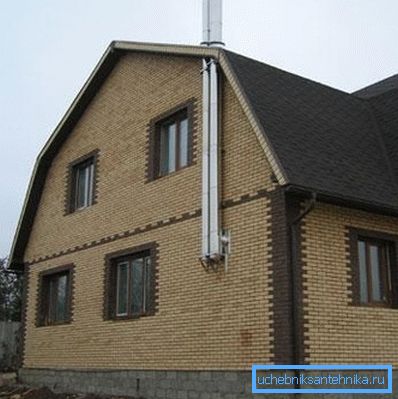

Ugradnja vanjskog dimnjaka

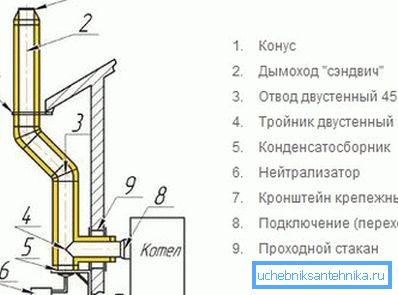

Postupak ugradnje ispušnog plina ispušnog sustava koji se nalazi izvan kuće je sljedeći:

1. Adapter se stavlja na cijev plinskih cijevi koja prolazi kroz zid. Treba se dobro pričvrstiti na zidove, stoga prije nego što napravite rupu nekoliko puta pažljivo provjerite sve dimenzije i primijenite oznake.
2. Kroz zid dimnjaka prikazuje se vani. Svi elementi koji su u kontaktu s opekom (beton) moraju biti pažljivo izolirani.
3. Vani je revizija pričvršćena na odlazni segment s čepom na njemu.
4. Montažirana cijev željene visine. Da biste to učinili, upotrijebite potreban broj unaprijed kupljenih veza. Cijela je struktura pričvršćena na zid kuće sa stezaljkama s nosačima. Udaljenost između susjednih pričvrsnih elemenata ne smije biti manja od 2 metra.
5. Čim dimnjak dosegne željenu visinu, na posljednji element stavlja se konusni vrh.
6. Svi spojevi trebaju biti dodatno zategnuti pomoću crijeva ili čelične žice.
7. Preporučljivo je bojiti cijev bojom koja će štititi materijal od korozije i dati cijev više privlačan izgled.

Za ugradnju cjevovoda poželjno je koristiti posebne višeslojne cijevi koje ne zahtijevaju dodatnu izolaciju. Inače, sami trebate voditi brigu o izolaciji.

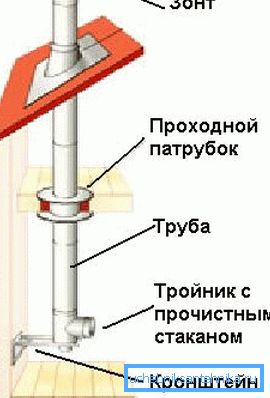

Ugradnja unutarnjeg dimnjaka

Za razliku od prethodne gradnje, ovdje prije početka rada potrebno je provesti neke pripremne aktivnosti:

• označite podne palube i krov na mjestima na kojima će prolaziti budući dimnjak;
• izrezati rupe na pravim mjestima (sve dimenzije treba pažljivo provjeriti, tako da su adapterne cijevi umetnute što je moguće čvrsto).

Postupak instalacije je sljedeći:

1. Na izlaz kotla priključujemo poseban adapter.
2. Na njega je ugrađena revizija s poklopcem, koja je neophodna za čišćenje dimnjaka, a zatim je ugrađen glavni nosač s metalnom pločom, koji će služiti kao temelj za cijelu strukturu.
3. Postavljamo cijev pomoću izravnih komponenata i drugih potrebnih adaptacija (koljena).
4. Na mjestima gdje cijev prolazi preklapaju, potrebno je koristiti posebne cijevi.
5. Točke ulaska i izlaska cijevi sa stropa trebale bi biti zaštićene metalnim pločama čiji promjer treba biti malo veći od promjera dimnjaka.
6. Svi spojevi trebaju biti dodatno ojačani vijcima ili zasunjeni čeličnom žicom.
7. Struktura je fiksirana na zid uz pomoć zagrada.
8. Gornji izrez cijevi mora biti zaštićen posebnom sapnicom u obliku konusa koja sprječava taloženje i puštaju vjetar u cijev.

Sigurnosne mjere dimnjaka

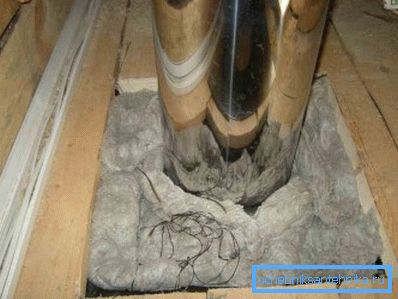

Mjesta gdje je ispušni sustav u dodiru s materijalima koji se lako zapalju trebaju biti pažljivo izolirani. Da biste to učinili, upotrijebljena cijev mora biti pažljivo presvučena sa svih strana s bazaltnim tapecem, izoliranom metalnom folijom i vatrostalnom smjesom. Podovi mogu biti dodatno zaštićeni mineralnom vunom.

Nemojte zaboraviti provjeriti nepropusnost šavova. Da biste to učinili, možete pripremiti otopinu sapuna i primijeniti ga na zglobove. Pojava mjehurića ukazuje na prisutnost rupa koje moraju biti zapečaćene.

zaključak

Dimnjak za plinski kotao u privatnoj kući je vrlo važan detalj. Ovisi ne samo o točnosti i učinkovitosti sustava grijanja, nego io sigurnosti ljudi u kući (vidi i članak Spajanje za polietilenske cijevi: 6 glavnih tipova).

Više detalja o postavljanju raznih ventilacijskih i ispušnih sustava može se naći u videu u ovom članku.
