Kako izračunati broj dijelova radijatora neovisno

Da biste pravilno izračunali broj dijelova grijaćeg radijatora po sobi, nije dovoljno da jednostavno odredite ukupan broj sekcija po određenom području, ovdje morate uzeti u obzir druge parametre. Prije svega, drugim parametrima podrazumijevamo specifičnu toplinsku snagu uređaja, kao i njegovo mjesto, što može izravno utjecati na gubitak topline u sobi.

Reći ćemo vam kako možete izračunati na temelju područja kuta (kvadratura) ili njegovog volumena (kubni kapacitet), a osim toga prikazat ćemo i videoisječak na temu.

Metode proračuna

Malo o radijatorima

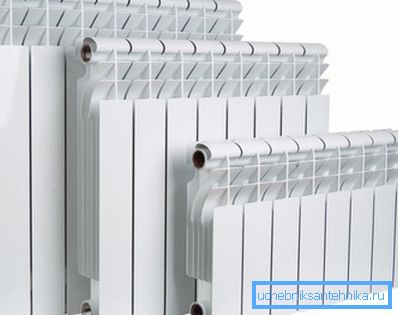

• Budući da se metal za proizvodnju grijača koristi drugačije, tada će njihova snaga, naravno, također biti različita, osim toga, veličina odjeljaka izravno utječe na to.
• Ako izračunate broj dijelova radijatora od lijevanog željeza, trebali biste odmah izvršiti rezervaciju da su takvi uređaji prihvatljiviji u kućama s centraliziranim grijanjem, gdje se rashladno sredstvo povremeno opskrbljuje, ali ne iu skladu s mikroklima vašeg stana. Stoga je važno da zadržite dobivenu toplinu što je dulje moguće, a lijevanog željeza idealna je za to, osim toga, brzina protoka po jednom odjeljku je znatno veća od ostalih metala, što je iznimno neprofitabilno uz neovisno zagrijavanje.

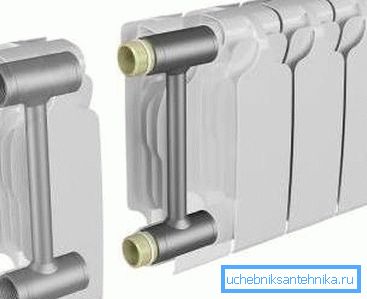

• U slučaju neovisnog grijanja, naravno, najbolje je koristiti bimetal - To je uređaj u kojem su zidovi izrađeni od dva metala - unutarnjeg čelika, i na vrhu aluminij, koji ujedno kombinira sposobnost izdržavanja visokog tlaka i istovremeno vrlo brzo oslobađa toplinu u prostoriji. Naravno, cijena takvih radijatora veća je od lijevanog željeza.
• Moguće je da ćete u trgovini biti ponuđeni aluminijski radijatori, ali to će najvjerojatnije biti isti bimetal, jer se ovdje ne proizvode uređaji od čistog aluminija, iako se mogu uvesti iz Europe. Ali oni imaju vrlo visok trošak i ne izdržavaju visoki tlak, štoviše, uputa pruža da se posebna tekućina uvijek dodaje rashladnoj tekućini.

• Također možete kupiti tip čaše hladnjaka, koji također vrlo brzo daje topline i, u pravilu, koristi se za autonomno grijanje. No, takvi uređaji nisu proizvedeni u obliku odjeljaka, već u obliku panela, dakle, da bi izračunali njihov broj, potrebna vam je specifična snaga svake od njih, što je navedeno u putovnici.

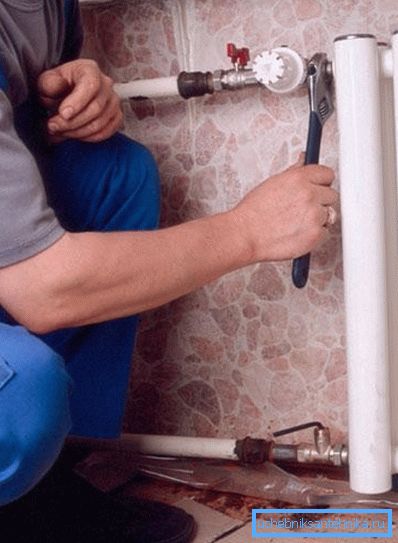

Napomena. Prilikom ugradnje grijanja vlastitim rukama, iznimno je nepoželjno ugraditi radijatore iz različitih metala u jedan krug, posebno s obzirom na kombinaciju aluminijuma i lijevanog željeza, kako bi se izbjegao proces oksidacije.

Izračun površine

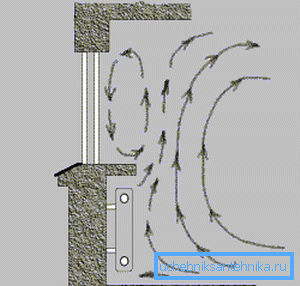

Napomena. Najozbiljniji izvori hladnoće u normalno zagrijani prostor su prozori i vrata, ali vrata mogu biti čvrsta, debela i bez najmanjih pukotina, dok se staklo ne može zagrijati, pa čak i paket s više odjeljaka. Stoga, kako biste preciznije izračunali broj sekcija, ispod svakog prozora morate dizajnirati uređaj za grijanje - to će stvoriti nešto poput zračne zavjese koja skida hladni protok.

Za standardnu ​​visinu prostorije, gdje stropovi imaju visinu od 240-260 cm, vrlo je lako i brzo izračunati dijelove radijatora, ali za to morate mjeriti prostor prostorije ili cijelu kuću.

Riječ je o standardnoj visini prostora, dakle, oslanjajući se na SNiP 2.04.05-91 * (umjesto SNiP 2.04.05-91), za svaki četvorni metar sobe potrebno je 100 W toplinske energije. Zamislite da morate instalirati uređaj u prostoriju 3.56.5 = 22.75 m², to znači da je njegova snaga 22.75 * 100 = 2275 W = 2.275 kW.

No, ako je to radijator na ploči, onda jednostavno odaberemo uređaj s najprikladnijom snagom, na primjer, 2,3 ili 2,5 kW (bolje je zaokružiti do margine), ali bi se dijelovi trebali računati. Napravimo probni izračun - za bimetalne baterije, jedan dio ima oko 160 do 180 vata.

No, uzmemo prosječnu vrijednost - 170 W ili 0,17 kW (snaga sekcija mora biti navedena u tehničkoj putovnici proizvođača). Dakle, trebamo podijeliti ukupnu potrebnu snagu za prostor za 0,17, au ovoj situaciji dobit ćemo 2,275 / 0,17? 13,38, a ako je taj broj zaokružen onda dobivamo 14 komada.

Međutim, može doći do povećanog gubitka topline u zatvorenom prostoru, na primjer, može biti prostorija s balkonom, koji se periodički koristi, tada se ukupna snaga treba povećati za 15-20%, a isto treba učiniti kad želite zatvoriti radijatore dekorativnim roštiljem ili sakriti u niši. To jest, s istom površinom od 22,75 m², morat ćete umnožiti ovaj broj ne 100%, već 115% ili 120%, a iz te količine izračunati grijanje radijatora.

Obračun po volumenu

Ali ako izračunate broj dijelova radijatora za SNiP 2.04.05-91 *, na temelju kubičnog kapaciteta prostorije, načelo proračuna ostat će približno isti, samo će izvorni podaci biti promijenjeni

Dakle, za ploče kuće, jedna kubična soba zahtijeva 41 W, ali ako kuća ili stan zadovoljava moderne standarde izolacije, onda je 34 IT / m dovoljno³. Pokušajmo izračunati s istom površinom od 22,75 m², samo visina stropova će biti 3,0 m (veća od standardne), kao i sa istom debljinom presjeka. (Vidi također članak Kako odabrati bimetalne grijaće radijatore: značajke.)

Tako će volumen sobe u ovom slučaju biti 3,5 * 6,5 * 3,0 = 68,25 m³, onda u kućištu trebamo 68,25 * 41 = 2798,25 W ili oko 2,8 kW. Zatim za ovu sobu trebamo 2.8 / 0.17 × 16.47 ili 17 krugova bimetalnog kruga. Za dobro izoliranu sobu trebat će vam 68,25 * 34 = 2320,5 W, a zatim 2320,5 / 170 = 13,65 ili 14 dijelova zaobljeni.

No, za izračunavanje broja radijatora jednostavno možete podijeliti odjeljke prema broju prozora, ali u svakom slučaju moraju biti opremljeni uređajima za grijanje, čak i ako su različitih veličina, tako da gubici topline ne povećavaju.

Napomena. Treba reći da postoje i najtočnije izračune koji uzimaju u obzir ne samo područje / volumen prostorije i toplinski kapacitet dijela radijatora, već i niz različitih koeficijenata. To uključuje specifičnu temperaturu koja je potrebna u ovoj prostoriji, stupanj ostakljenja prozora (jednokrevetna, dvostruka ili trostruka ostakljenja), toplinska izolacija (slaba, srednja, visoka), koja odgovara području prozora i poda i tako dalje. No takvi su izračuni nužni za specijalizirane prostore, primjerice za postavljanje mikroklime u spremišta muzeja ili nekog laboratorija.

zaključak

Nemojte zaboraviti da je moć koju je proizvođač odredio za odjeljke često uzima iz maksimalne temperature rashladnog sredstva, stoga se može nazvati precijenjenom. Na toj osnovi, zaokruživanje se uvijek događa na velik način, a ponekad, posebno u hladnim područjima, dodaje se dodatni dio.
