Kako izračunati broj dijelova radijatora: standardne,

U ovom članku ćemo naučiti kako izračunati broj dijelova grijaćeg radijatora. Štoviše, smatramo kako skratiti grijač u dužini ili obratno, kako ga povećati. Tema članka je iznimno zanimljiva, jer pravilan odabir dimenzija grijaćeg uređaja omogućuje vam stvaranje optimalnih uvjeta za udoban život u određenoj sobi.

Naravno, intenzitet grijanja nositelja topline može se kontrolirati pomoću termostata, čija je cijena visoka. No, nažalost, instalacija takvih uređaja opravdana je u većoj mjeri u autonomnim, a ne centraliziranim sustavima. Štoviše, ako je duljina baterije odabrana tako da bude kraća od potrebne, neće biti lako izravnati situaciju s termičkom glavom.

U takvoj situaciji jedino učinkovito rješenje bilo bi ispravno izračunati broj dijelova radijatora.

Kriteriji koji utječu na brojanje

Prije izračuna potrebnog broja dijelova radijatora potrebno je utvrditi kriterije koji na jedan ili drugi način utječu na rezultat izračuna.

Među ovim kriterijima imamo sljedeće:

• Soba površine, kako bi se zagrijala velika prostorija, potrebni su grijani uređaji s impresivnim standardnim veličinama;
• Visina stropova, budući da je viši strop, to će se povećati prijenos topline od radijatora;
• Udaljenost koja prag prolazi iznad akumulatora. Što je veća ta udaljenost, to je veća snaga potrebna za postizanje potrebnih parametara konvekcije;
• Udaljenost od vrha baterije do ruba pragova i udaljenost od donjeg ruba grijača do poda;
• Vrsta materijala koji se koristi u proizvodnji grijača, jer različiti metali i legure razlikuju se u različitim parametrima toplinske vodljivosti.

Online kalkulator za izračun broja dijelova radijatora je softver koji, obrađuju unesene podatke, daje prosječne rezultate.

No, nažalost, većina gore navedenih kriterija online prijava ne uzima u obzir. Stoga, da ne koristimo prosječne podatke, mi ćemo pokušati napraviti izračune vlastitim rukama.

Standardna metoda proračuna

Kako izračunati koliko dijelova radijatora trebate? Postoji nekoliko više ili manje učinkovitih načina za izvođenje izračuna.

Razmotriti standardni način:

• U skladu sa standardima danim u SNiP, kako bi se zagrijala 1 m? Prostor akumulatora treba raditi na razini snage od 100 W. Samo u ovom slučaju možete računati na ugodnu životnu atmosferu;
• Za proračune se može primijeniti sljedeća formula za izračun dijelova radijatora: S * 100 / P. Ovdje P je snaga svakog segmenta radijatora (parametar se mjeri u vatu), S je područje prostorije (mjereno u kvadratnim metrima);

Važno: Ako je većina zidova u prostoriji vanjska, tada za izračunavanje koristimo faktor povećanja koji je 1.2. Tako će se rezultantni broj segmenata morati pomnožiti s 1,2, a rezultat će biti zaokružen do najbližeg cjelovitog broja.

• Ako se ugradnja grijača izvodi u sobi s visinom stropa od 3 metra ili više, potrebno je više prijenosa topline kako bi se osiguralo normalno konvekcija. Stoga će prethodno predložena formula biti nevažna;
• U ovom slučaju, preporučljivo je primijeniti sljedeću formulu: S * H ​​* 40 / P. U ovoj formuli, S je površina prostorije (izmjerena u kvadratnom metru), P je snaga svakog segmenta (mjerena u vatu), a H je visina stropa (mjerena u metrima).

Kako bi se izračunao broj dijelova radijatora koristeći prethodno predložene formule točne, bateriju se mora instalirati na sljedeći način:

1. Od dna grijača do poda, udaljenost ne smije biti manja od 8 i ne više od 12 cm;
2. Udaljenost od uspona do grijalice mora biti najmanje 30 cm.

Približna metoda izračuna

Razmotrite kako izračunati dijelove radijatora pojednostavljenom metodom. Na temelju prosječnih parametara serijskih baterija, može se pretpostaviti da u prostoriji s visinom stropa od 2,5 m, jedan segment može zagrijati površinu ne više od 1,8 m.

Stoga, izračunska uputa je sljedeća:

• Pomnoži duljinu sobe s širinom i dobije područje;
• Zatim podijelite rezultat s brojem 1,8 i saznajte koliko je dijelova potrebno u sobi;
• Ako je soba velika i ima nekoliko prozorskih otvora, podijelite dobiveni broj s brojem otvora i saznajte koliko radijatora i s kojim veličinama trebate instalirati u sobi.

Važno: približan način izvođenja proračuna ispunjen je netočnostima jer ne uzima u obzir mnoge čimbenike koji bi mogli utjecati na stupanj prijenosa topline. Stoga se ova metoda rijetko koristi. Rezultat dobiven iz približnog izračuna treba zaokružiti na najbliži cijeli broj.

Volumetrijska metoda proračuna

Pomoću ove metode možete samostalno izvršiti izračun dijelova radijatora. Najprije morate izračunati volumen sobe. Da biste to učinili, razmotrite područje i pomnožite ga za visinu stropa.

Prema statistikama, jedan segment baterije srednje veličine (snage do 200 W) može zagrijati do 5m ?. Dakle, uzimamo u obzir volumen sobe i podijelimo ga s 5. Kao rezultat toga dobivamo broj dijelova radijatora koji nam je potreban.

Uređaji za grijanje prezentirani na prodaju mogu imati ne samo sekcijsku, nego i konstrukciju ploče. Kako, u ovom slučaju, odrediti parametre radijatora?

Zapravo, sve nije tako teško:

• Izvršite proračun dijelova radijatora prema jednom od gornjih shema;
• Nadalje, dobiveni broj se pomnoži sa širinom sekcije (u prosjeku 9-10 cm) i dobivamo duljinu grijača;
• Nakon toga odabiremo baterije panela duljine 10% više od rezultata dobivenih tijekom izračuna.

Kako skratiti ili podići grijač duljine

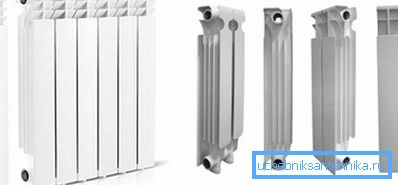

Dizajn svih sekcijskih baterija je sličan, bez obzira na materijale koji se koriste u njihovoj proizvodnji. Skup dijelova se vrši pomoću posebnih metalnih bradavica.

Bradavice su tip spojnice izrađene u obliku šupljeg cilindra, na kojemu su vanjske niti na obje strane. U sredini bradavice nalazi se elastična polimerna brtva odgovarajućeg promjera.

Za baterije od lijevanog željeza koristi se bradavica s vanjskim promjerom od 30 mm, a za bimetal i aluminij s promjerom od 25 mm. Dvaput polovica bradavice pričvršćena je u susjedne segmente.

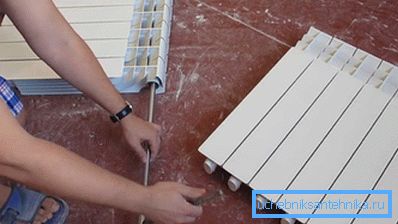

Da bi se skratilo ili, naprotiv, produljilo akumulator, potreban je poseban ključ. Unutar bradavice postoje posebni utori za koje se ključ prianja tijekom postupka ugradnje.

Budući da su kapice za lijevano željezo 5 mm veće od bataljaka za bimetal i aluminij, ključevi imaju različite veličine radnog dijela. To je, za lijevano željezo, ključ je veći, a za bimetal i aluminij koristi se ključ s manjom veličinom radnog dijela.

Vanjski je ključ metalna šipka na čijem su kraju zavareni šiljci u obliku križa koji se uklapaju u utore na bradavici. Na stražnjoj strani ključa glava je zavarena s otvorom za ogrlicu ili s usjekom za ključ.

Važno: Danas možete kupiti domaće ključeve, ali je bolje koristiti proizvodnju tvornice alata. Na tvorničkom alatu duž cijele dužine štapa postoje rizici, a udaljenost između njih odgovara širini segmenta.

Upute za rastavljanje i montažu radijatora su sljedeće:

• Umetnite ključ za radni kraj zauzvrat u gornjoj i donjoj ulaznoj cijevi, za onoliko prečica kao i za segmente koji namjeravamo skratiti grijač;
• Osjetite utore s ključem, zakrenite bradavicu suprotno od kazaljke na satu;
• Proširenje se vrši obrnutim redoslijedom. Pričvrstite bradavicu u prorez na bateriju i stavite na brtvu;
• Zatim naslonimo na sekciju bradavica;
• Umetnite ključ i okrenite bradavicu tako da je pričvršćen u dio za spajanje. Činjenica da je bradavica u pravom položaju može se shvatiti rizikom i povećanim naporom na ovratniku.

zaključak

Sada znate kako izračunati potrebni broj odjeljaka i kako sastaviti bateriju odgovarajuće veličine. Više korisnih informacija možete pronaći gledanjem videozapisa u ovom članku.
