Kako izračunati grijanje cijevi za grijanje: uzmite u obzir

Prilikom ugradnje sustava grijanja u privatnoj kući ili stanu, glavni cilj je uvijek izvući maksimalnu učinkovitost iz opreme tako da se potrošeni novac troši na zagrijavanje prostorije.

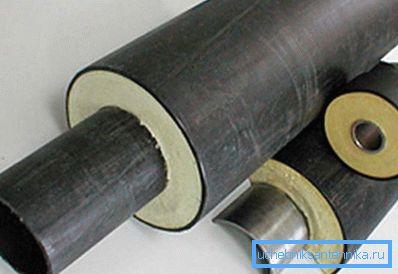

Čelične cijevi izolirane

To je moguće uz pravilan odabir:

  • ne samo sustav i radijatori;
  • ali i promjer cijevi;
  • kao i materijal njihove proizvodnje.

Učimo kako napraviti takve izračune, obratite pažnju na koji su materijali isplativiji i gledajte videoisječak na ovom materijalu.

Cijevi za grijanje

Cijevi od različitih materijala
  • Promjer i hidraulički proračun cjevovoda moguće je samo ako postoje osnovni parametri, kao što su:
    1. Proizvodni materijal, na primjer, čelik, bakar, lijevano željezo, krizotički cement, polipropilen.
    2. Unutarnji promjer.
    3. Podaci o promjeru i materijalu armature i pribora.
    4. Debljina stjenke cijevi, spojeva i pribora.
    • Nije jasno tamo gdje je došlo do izražaja da se povećanjem promjera cijevi povećava kvaliteta grijanja, kao i povećanje površine cjevovoda, povećava se prijenos topline. Teoretski, ovo, naravno, jako voli istinu, ali u stvarnosti sve izgleda drugačije.
    • Prije svega, za cijevi velike promjere potrebno je pumpa u sustav veliku količinu rashladne tekućine koja se mora zagrijati. Posljedično se povećava potrošnja energije (struja, plin, tekućina ili kruto gorivo). I sami cijevi nisu uređaji za grijanje (u radijatorima za grijanje, koristi se konvekcijska metoda, tj. Učinkovitost se povećava), ispada da potrošnja materijala i energije nije opravdana.
    • Osim toga, povećanje tekućine u krugu dovodi do smanjenja tlaka u sustavu, stoga ćete morati instalirati pomoćnu cirkulacijsku pumpu za sustav grijanja nakon povratka, što opet uzrokuje određene troškove. Naravno, čak i uz veliki promjer cijevi s konturama, sasvim je moguće postići potrebnu temperaturu u grijanoj prostoriji, ali cijena materijala i energetskih izvora bit će previsoka.

    Upozorenje! Za optimalnu ugradnju i rad sustava grijanja (prilikom odabira promjera) tlak u svakom cirkulacijskom prstenu treba biti 10% veći od gubitaka uzrokovanih hidrauličkim otporom.

    Određivanje promjera

    Izmjerite promjer. foto

    Za profesionalne izračune na promjeru cijevi za grijanje, inženjeri za grijanje koriste veliki broj formula, a takvi izračuni obično su potrebni za projekte višestambenih stambenih i javnih zgrada, poduzeća i drugih institucija. Za vaš dom vjerojatno vam nije potrebna točna brojka, stoga vam nudimo pojednostavljenu shemu koju svaki vodoinstalater može koristiti.

    Formula za takve izračune je kako slijedi: D = v354 * (0,86 * Q /? T) / V, a sada samo trebamo zamijeniti vrijednosti parametara ispod slova.

    ovdje:

    • D je promjer cijevi (cm);
    • Q - opterećenje na izmjerenom području (kW);
    • ?t je razlika temperature u protoku i povratnoj cijevi (t C);
    • V - brzina rashladne tekućine u sustavu (m / s).

    Napomena. Ako je na opskrbi rashladnim sredstvom na kotlu temperatura 80 ° C, a na povratku kod kotla 60 ° C, tada je u ovom slučaju vrijednost T jednaka = T = 80-60 = 20 ° C.

    potrošnja Kapacitet cijevi (kg / h)
    Du cijev 15 mm 20 mm 25 mm 32 mm 40 mm 50 mm 65 mm 80 mm 100 mm
    Pa / m mbar / m ?0,15 m / s ?0,15 m / s 0,3 m / s
    90.0 0900 173 403 745 1627 2488 4716 9612 14.940 30.240
    92,5 0.925 176 407 756 1652 2524 4788 9756 15.156 30.672
    95,0 0.950 176 414 767 1678 2560 4860 9900 15.372 31.104
    97,5 0975 180 421 778 1699 2596 4932 10044 15552 31500
    100.0 1000 184 425 788 1724 2632 5004 10152 15.768 31.932
    120,0 1200 202 472 871 1897 2898 5508 11.196 17.352 35100
    140,0 1400 220 511 943 2059 3143 5976 12.132 18.792 38.160
    160,0 1600 234 547 1015 2210 3373 6408 12.996 20.160 40.680
    180,0 1800 252 583 1080 2354 3589 6804 13.824 21420 43200
    200,0 2000 266 619 1154 2488 3780 7200 14580 22.644 45.720
    220,0 2200 281 652 1202 2617 3996 7560 15.336 23.760 47.880
    240.0 2400 288 680 1256 2740 4176 7920 16.056 24.876 50400
    260,0 2600 306 713 1310 2855 4356 8244 16.740 25.920 52200
    280,0 2800 317 742 1364 2970 4456 8568 17.338 26.928 54.360
    300,0 3000 331 767 1415 3078 4680 8802 18000 27.900 56.160

    Proporcionalni odnos između propusnosti i promjera cijevi

    Izračun topline (opterećenje)

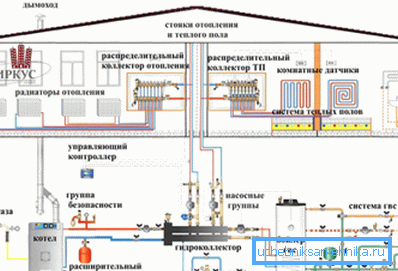

    Sustav grijanja privatne kuće

    Da biste odredili optimalni toplinski kapacitet sustava grijanja privatne kuće, možete upotrijebiti sljedeću formulu: Qt = V *? T * K / 860.

    Sada, opet, samo zamijenite numeričke vrijednosti umjesto znakova i ovdje:

    • Qt je potrebna toplinska energija za određenu prostoriju (kW / h);
    • V - volumen grijane sobe (m3);
    • ?t je razlika temperature u protoku i povratnoj cijevi (t C);
    • K - koeficijent gubitka topline prostorije (ovisno o vrsti zgrade, debljini stijenke i toplinskoj izolaciji);
    • 860 - pretvorba u kW / h.

    U privatnom sektoru zgrade se mogu međusobno vrlo razlikovati, ali ipak se ovdje koriste često sljedeće vrijednosti koeficijenta gubitka topline (K):

    • Ako arhitektonska struktura ima pojednostavljenu konstrukciju (drvo, valoviti metal) i nema izolacije, tada je K = 3-4;
    • Pojednostavljena gradnja arhitektonske strukture s niskim stupnjem toplinske izolacije, na primjer, polaganje jedne opeke ili blok pjene 405x400x200 mm - ovdje K = 2-2.9;
    • U standardnim arhitektonskim strukturama (polaganje u dvije cigle i mali broj prozora i vrata, krov je standard) K = 1-1.9;
    • S visokim stupnjem toplinske izolacije za standardne arhitektonske strukture s malim brojem prozora i vrata i zagrijanim krovom i podom, uputa pokazuje da je K = 0,6-0,9.

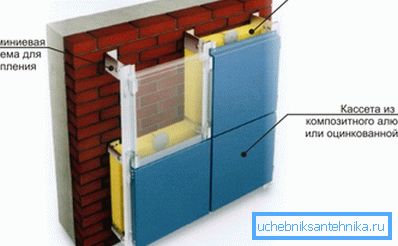

    Povećana izolacija zidova

    Ako trebate izračunati promjer cijevi, tada, kao što je gore navedeno, trebate vrijednost temperaturne razlike između ulice i prostorije. Unutrašnjost, ili sobna temperatura (18-20 ° C) ili ona koja vam najbolje odgovara, uzima se kao referentna točka, a s ulice morate zamijeniti prosječnu vrijednost koja je prihvaćena za vašu regiju.

    Na primjer, soba ima volumen od 3,5 * 5,5 * 2,6 = 50,05 m3 i dobro je izoliran, tj. guste ili izolirane zidove, pod i strop su izolirani, a koeficijent od 0,9 služi. U Moskvi, prosječna temperatura zraka u zimskim mjesecima iznosi -28 ° C, a za mikroklima u sobi uzimamo vrijednost od 20 ° C, tada će vrijednost T biti jednaka 28 + 20 = 48 ° C. U ovom slučaju, Qt = 50,05 * 48 * 0,9 / 860 ± 2,5 / sat.

    Brzina rashladnog sredstva

    Regulacija protoka tekućine u vodoravnim cijevima: a) slojevita; b) val; c) klip

    Napomena. Minimalna brzina rashladnog sredstva za sustave grijanja ne smije biti manja od 0,2-0,25 m / s. U slučajevima kada brzina pada ispod ove vrijednosti, zrak počinje emitirati od tekućine, što pridonosi stvaranju zračnih utikača. U takvim slučajevima učinkovitost kruga može biti djelomično izgubljena, au određenim situacijama to može dovesti do potpune neaktivnosti sustava, budući da će se protok potpuno zaustaviti i to će se dogoditi kada cirkulacijska crpka radi.

    Unutarnji promjer cijevi Potrošnja vode (kg / h) pri brzini kretanja (m / s)
    0.1 0.2 0,3 0.4 0.5 0.6 0,7 0,8 0,9 1.0 1.1
    8 40.918 81.835 122853 163570 204488 2453105 2861123 3270141 3679158 4038176 4496193
    10 63.927 127755 191682 2555110 3191137 3832165 4471192 5109220 5748247 6387275 7025302
    12 92.041 183979 2769119 3679158 4598198 5518237 6438277 6438277 8277356 9197395 10117435
    15 141762 2874124 4311185 5748247 7185309 8622371 10059438 11496494 12933556 14370618 15807680
    20 2555110 5109220 7664330 10219439 12774549 15328659 17883759 20438879 22992989 255471099 281021208
    25 2992172 7983343 11975515 15967687 19959858 239501030 279421202 319341373 359261545 399171716 439091888
    32 6540281 13080562 19620844 261601125 327001406 392401687 457801969 523202250 588602531 654012812 719413093
    40 10219439 20438879 306581318 408751758 510942197 613132636 715323076 817513515 919693955 1021884334 1124074834
    50 15967687 319341373 479012060 638682746 798353433 958024120 117654806 1277355493 1437026179 1596596866 1756357552
    70 112951345 625902691 938854037 1251815383 1564766729 1877718074 2190659420 25036110768 28165612111 31295213457 344247148013
    100 638682746 1277355493 1916038239 25547110985 31933813732 38320616478 44707419224 51694121971 57480924717 63867727463 70254430210

    Tablica za određivanje promjera cijevi

    Napomena. Gustoća vode na 80 ° C jednaka je 971,8 kg / m3.

    Brzina tekućine u krugu grijanja može biti od 0,6 m / s do 1,5 m / s, ali u slučajevima kada se promatra veća vrijednost, hidraulička buka u sustavu značajno se smanjuje, stoga ćemo brzinu od 1,5 m / s početna vrijednost.

    Kada imamo sve potrebne vrijednosti, možemo ih zamijeniti u formuli D = v354 * (0,86 * Q /? T) / V, u tom slučaju imat ćemo D = v354 * (0,86 * 2,5 / 20) / 1 5 1,34, tada trebamo cijev s unutarnjim promjerom od 14 mm

    Naravno, kada u vlastitoj kući radite vlastiti sustav grijanja s vlastitim rukama, vjerojatnost da ćete koristiti formule za izračun je zanemariva, ali u ovom slučaju postoji priručnik za vas u obliku tablica koje se nalaze u ovom članku. Osim toga, tablica uzima u obzir vrstu cirkulacije tekućine koja može biti prisiljena ili prirodna.

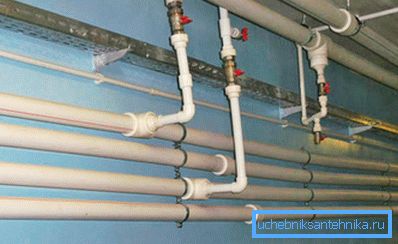

    Polipropilno grijanje

    Danas, najčešće (osobito u privatnom sektoru), krugovi radijatora, kao i distribucija toplinskih cijevi na sustave podnog grijanja izrađeni su od polipropilena. Od svih koji se koriste u ovom slučaju, ovaj materijal ima najmanju toplinsku provodljivost, ali ipak, u onim mjestima gdje cijevi prolaze kroz hladna područja, treba ih zagrijati.

    zaključak

    Zaključno možemo reći da je najčešće korišten vanjski promjer polipropilenskih cijevi za krugove grijanja u privatnom sektoru 20, 25,32 i 40 mm. Grijači radijatora općenito su izrađeni s poprečnim presjekom od 20 mm, povremeno 25 mm, a deblje cijevi se koriste kao ustaju.
