Kako izračunati grijanje stambenog prostora ili privatne

19-01-2018
Grijanje

Tijekom popravka stana ili izgradnje privatne stambene zgrade, većina stanara treba obaviti točan obračun sustava grijanja. Odmah treba napomenuti da rješavanje ovog pitanja zahtijeva uravnoteženi pristup, jer nadležno obavljanje ovog zadatka određuje razinu udobnog boravka u kući tijekom jesensko-zimskog razdoblja, a nedostatak znanja o tome kako izračunati tarifu za grijanje može dovesti do značajnog povećanja troškova plaćanja i bez skuplje komunalne usluge.

Autonomna shema grijanja moderne stambene zgrade.

Metoda izračuna sustava kućnog grijanja

Za izračun svih proračunskih toplinskih konstrukcija prvo je nužno imati točan dizajn i stvarne dimenzije svake prostorije stambene kuće, imati podatke o debljini vanjskih zidova zgrade i prirodi korištenih toplotnih izolacijskih materijala te poznavati klimatske značajke i približnu minimalnu temperaturu u hladnoj sezoni regija.

Dalje, članak će pružiti detaljne upute koje će na temelju svih tih podataka pomoći u određivanju optimalne snage opreme kotla i izračunavanja potrebnog broja radijatora ili baterija.

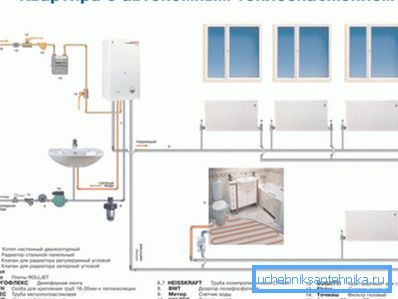

Shema autonomnog grijanja stana.

Metoda proračuna snage kotla za grijanje

Za zagrijavanje nosača topline u autonomnim sustavima grijanja najčešće se koriste kruta goriva, tekuća goriva, električni ili plinski grijači. Količina toplinske energije koja se mora koristiti za zagrijavanje svake sobe po jedinici vremena ovisi izravno o njegovu volumenu.

Prosječna visina stambenog prostora iznosi 2,7 m, stoga izračun snage kotlovske opreme za svaku sobu čija visina ne prelazi 3 m, vrši se na temelju ukupne površine.

Kako bi se znalo kako se izračunava zagrijavanje glavne površine stanovanja, potrebno je voditi jednostavnom formulom:

W cat = S x W otkucaja / 10,

gdje je:

  • W cat - minimalna preporučena snaga kotla za grijanje (kW).
  • S je ukupna površina svih grijanih prostora (m?).
  • W beats - vrijednost specifične snage kotla, koja se izražava u količini toplinske energije, koja je potrebna za grijanje prostorije površine 10 m? (kW / 10m <3).
Opći pogled i dizajn 12 kW zidnog plinskog kotla.

Vrijednost specifične snage opreme kotla određuje se na temelju klimatskih značajki i vremenskih uvjeta određene regije.

  1. Za regije krajnjeg sjevera i regija s izrazito kontinentalnom klimom treba li specifična vrijednost snage u rasponu od 1,5 kW do 2 kW za svakih 10 m? područje grijane sobe.
  2. Za srednje širine, kao i područja s umjerenom kontinentalnom ili umjerenom klimom vrijednost specifične snage može biti od 1,2 kW do 1,5 kW po kvadratu 10 m?
  3. Za južne geografske širine i područja s subtropskom klimom, prosječna dnevna temperatura zraka u kojoj rijetko padne ispod 0 ° C, specifična snaga može biti od 0,7 kW do 0,9 kW po 10m ?.

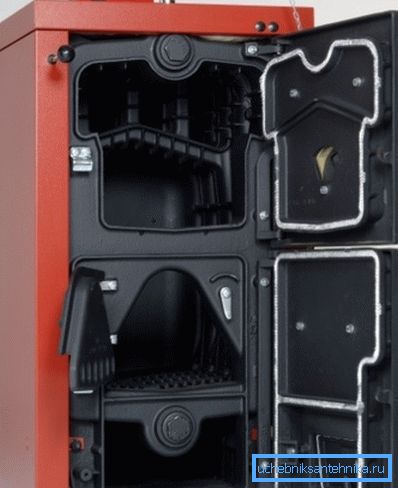

Slika prikazuje kotao od 18 kW kruta goriva.

Obratite pažnju! Izračun snage kotla prema prikazanoj formuli bit će fer samo ako se poštuju građevinski kodovi i vrši se kvalitetna toplinska izolacija vanjskih zidova, poda i krova zgrade.

Izračunavanje potrebnog volumena rashladne tekućine

Da bi se postigao optimalan rad autonomnog sustava grijanja, jednako važan parametar je i volumen tekućeg rashladnog sredstva koji će cirkulirati u zatvorenom krugu grijanja. Njegova vrijednost ovisi isključivo o snazi ​​kotla, a izračunava se sljedećom formulom:

V syst = W ma x 15,

gdje je:

  • V syst - ukupni volumen zatvorenog kruga (l).
  • W cat - minimalna preporučena snaga kotla, izračunata gore navedenom formulom (kW).

Tako postaje jasno da optimalna vrijednost volumena rashladnog sredstva iznosi 15 litara po kilovatu snage kotla.

Kao primjer, možemo uzeti u obzir izračun snage kotla i potrebnog volumena nosača topline za zagrijavanje stambene kuće s ukupnom površinom od 120 m? Smještena je u srednjoj traci s umjerenom klimom.

  1. W mačka = 120 x 1,5 / 10 = 18 kW.
  2. V syst = 18 x 15 = 170 l.

Na temelju dobivenih proračuna može se zaključiti da je potrebno koristiti opremu kotlova s ​​kapacitetom od najmanje 18 kW za zagrijavanje navedene građevine, a optimalni volumen cirkulacijskog rashladnog sredstva iznosi 170 litara.

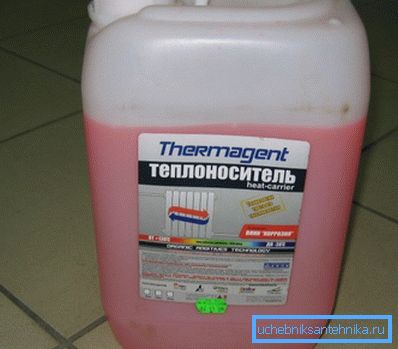

Tekućina bez zamrzavanja za zatvoreni sustav grijanja.

Savjet! Kao nosač topline, umjesto vode je bolje koristiti posebnu tekućinu bez zamrzavanja koja se temelji na etilen glikolu ili propilen glikolu. Na prvi pogled, njegova cijena može se činiti prilično visoka, ali ima mnogo manje korozivne aktivnosti od vode, a njegova uporaba će pomoći u izbjegavanju uništavanja cjevovoda i radijatora u slučaju zaustavljanja ili neuspjeha opreme kotlova pri negativnim temperaturama zraka.

Izračunajte broj instaliranih radijatora

Kvaliteta grijanja svake sobe izravno ovisi o broju radijatora instaliranih u njega, tako da prije instaliranja i povezivanja radijatora sa vlastitim rukama, potrebno je točno izračunati potrebni broj odjeljaka.

Kako bi se znalo pravilno izračunati grijanje i odabrati optimalni broj dijelova radijatora, potrebno je koristiti sljedeću formulu:

W sretan = S x h x 41,

gdje je:

  • W drago - ukupna snaga radijatora potrebnih za osiguranje ugodne temperature u prostoriji (W).
  • S - ukupna površina prostorije (m?).
  • h je visina prostorije od gotovog poda do stropa.
  • 41 - standardni pokazatelj količine toplinske energije potrebne za grijanje 1m? zrak u dnevnoj sobi.

Rezultirajući izračun, ukupna snaga radijatora (W rad) mora se podijeliti s vrijednošću specifičnog prijenosa topline koju proizvođač navodi u tehničkom listu svakog radijatora. Rezultat ovog izračuna bit će potreban broj radnih dijelova radijatora koji se moraju ugraditi za zagrijavanje ove prostorije.

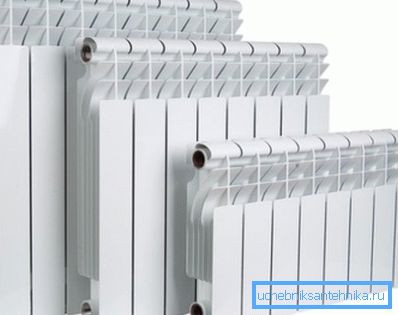

Radijatori s višestrukim presjecima.

Izračun troškova grijanja

Kada je priključen na centralni sustav grijanja, izračun plaćanja potrošene toplinske energije obavlja se prema jednoj od dvije sheme, ovisno o očitanju brojila ili u skladu s normama potrošnje.

U prvom slučaju, u prisustvu zajedničkog mjerača topline, plaćanje se naplaćuje prema količini topline koju stvarno konzumiraju svi stanovnici kuće, a proporcionalno se raspoređuje prema ukupnoj površini stanova. Primjenjuje se sljedeća formula izračuna:

P opl = V ukupno x S živio / S unde x T,

gdje je:

  • P opl - iznos uplate za potrošenu toplinu (utrljati).
  • V ukupno - količina toplinske energije potrošena tijekom izvještajnog razdoblja, prema svjedočenju mjerila za opću namjenu (Gcal).
  • S je živio - ukupna površina određenog stambenog prostora u kući (m?).
  • S nek - ukupna površina nestambenih i tehničkih objekata obschedomovyh (m?).
  • T - utvrđena tarifa, prema važećem zakonodavstvu (rub / Gcal).

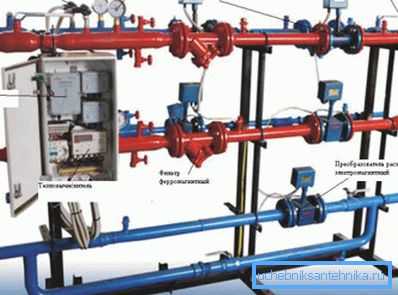

Uređaj općeg kućišta mjernog uređaja potrošene toplinske energije.

Kako bi se znalo kako se tarifa za grijanje izračunava u odsutnosti zajedničkog mjerača kućišta, potrebno je koristiti sljedeću formulu:

P opl = S je živio x T

gdje je:

  • P opl - fiksni iznos uplate za toplinu (utrljati).
  • S je živio - ukupna površina stambenog prostora (m?).
  • T - utvrđena opća tarifa, prema važećem zakonodavstvu (rub / Gcal).
Intraarticular individualni mjerač potroši toplinu.

zaključak

Izvođenjem jednostavnih izračuna pomoću prezentiranih formula može se zaključiti da u slučaju ugrađenog mjernog uređaja za toplinsku energiju, iznos plaćanja potrošene topline za svakog vlasnika stana bit će znatno niži od iznosa mjesečne uplate u ukupnoj stopi, ovisno o veličini životnog prostora.

Da biste saznali više o pruženim informacijama, možete pogledati videozapis na kraju ovog članka ili pročitati slične materijale na našoj web stranici.
