Kako izračunati promjer cijevi za grijanje: jednostavan

Kako izračunati promjer cijevi za grijanje, što bi trebalo biti ulaz u radijator i što - punjenje? Jasno je da su proračuni hidrauličkog i toplinskog inženjeringa izuzetno složeni; Međutim, možda postoji neka vrsta pojednostavljenog algoritma, čak i ako daje približni rezultat?

Shvatimo.

opis

Doista, čitatelju možemo ponuditi najjednostavniju shemu približnog izračuna. Dolazi do korištenja tablice ovisnosti toplinskog toka na konstantnoj delti temperatura na promjeru cjevovoda i brzini nosača topline (vidi i članak koji je najbolji cijev za grijanje: analiza 4 najčešćih opcija).

Uzevši u obzir činjenicu da je promjer promjera cjevovoda koji se koriste u sustavima grijanja prilično velik, pogreška će imati malo utjecaja na rezultat.

Međutim, moramo shvatiti da namjerno zanemarimo niz čimbenika.

• Cijevni materijal utječe na hidraulički otpor. Čelik s hrapavosti sprečava protok više nego glatki polipropilen.

Napomena: tijekom vremena razlika u hidrauličkom otporu će se povećati. Čelična površina će postupno postati obrasla hrđu i talog, a plastični će ostati isti glatki i nakon 30 godina rada.

• Svaki prijelaz na okret ili promjer dodatno povećava otpornost na protok.

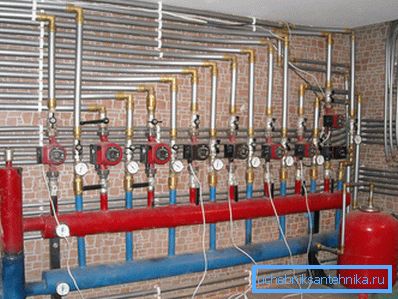

• Isti učinak na njemu ima ventile. Tlak će neizbježno pasti na svaki ventil i gas.

Postoje dobre vijesti. Budući da se vrijednost toplinskog toka daje za fiksne vrijednosti brzine rashladnog sredstva, ona će ostati nepromijenjena za sve promjene u konfiguraciji sustava grijanja.

Naš je zadatak samo osigurati odgovarajuće vrijednosti brzine; To će omogućiti uporabu višestupanjske cirkulacijske crpke čija cijena nije puno veća od one-brzinske crpke.

Početni parametri

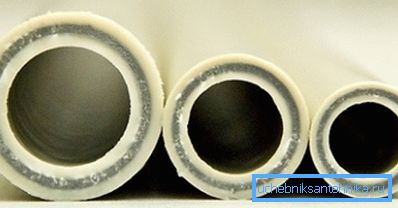

Dakle, kako odabrati promjer cijevi za grijanje?

Prvo morate odlučiti o graničnim uvjetima.

• Za izračune koristimo temperaturu od 20 ° C tipičnu za autonomni sustav grijanja radijatora.. U pravilu, temperatura polaza se održava na oko 75 ° C, povratni protok - 55 ° C. Dakle, pružamo maksimalni resurs polimernih elemenata cjevovoda, veliku učinkovitost izmjene topline i izbjegavamo nastanak kondenzata na izmjenjivaču topline u kotlu.

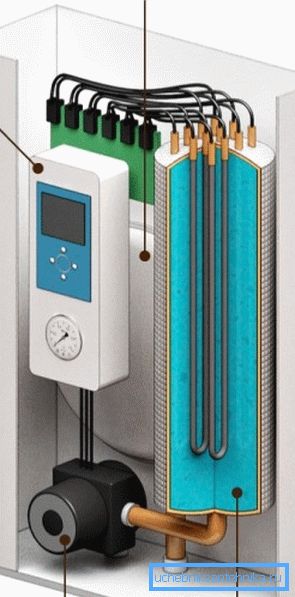

Razjasniti: naravno, riječ je o kruto gorivo i plin opreme za grijanje. Iz očitih razloga, električni kotao kondenzata na izmjenjivaču topline ne boji se.

• Brzina rashladnog sredstva obično bi trebala biti oko 0,6 - 1 m / s. Na manjim vrijednostima delte temperature u krugu, sve više dimenzija neizbježno će premašiti 20 stupnjeva. Kod viših (1,5 m / s i više) - hidraulički buka će postati vidljiva.

računanje

Zapravo, izračunavanje promjera cijevi za grijanje sastoji se od dvije operacije.

1. Prvo, izračunavamo potrebu za toplinskom energijom za kuću u cjelini ili zasebnoj sobi.
2. Zatim provjeravamo tablicu prema kojoj odabiremo promjer potrebnog toplinskog toka i brzine rashladne tekućine.

Toplinska snaga

Uputa za izračunavanje zahtjeva za toplinom privatne kuće je kako slijedi:

1. Osnovna vrijednost je 60 wata po kubičnom metru unutarnjeg volumena prostorije.

Napomena: Prilikom izračunavanja zahtjeva za toplinom stana, ta se vrijednost smanjuje na 40 W / m3. Kućište je u kontaktu s hladnom ulicom; apartman je okružen toplim sobama.

1. Svaki prozor dodaje 100 wata na toplinu; vrata koja vode do ulice - 200.
2. Konačno, u toploj i hladnoj klimi, stvarni gubitak topline će varirati. Kako bi se nadoknadio ovaj faktor, uveden je regionalni koeficijent: 0,7-0,9 za južne regije (Krasnodarski teritorij, Krim), 1,2-1,3 za središnje regije (Moskva i Leningradska oblast), 1,5 za Daleki istok i 2 , 0 za Yakutiju i Chukotku.

Neka nam, primjerice, izračunamo potrebu za toplinom jednoga kata kuće veličine 6 x 12 x 3,2 metra s četiri prozora i dva vrata.

Mjesto - Crimea.

1. Volumen prostorije je 6 x 12 x 3,2 = 230,4 m3. Pomnoži se 60 W / m3: 230,4 x 60 = 13824 W.
2. Četiri prozora i dva ulaza na ulicu povećat će potrebu za toplinom na 13.824 + (100 x 4) + (200 x 2) = 14.624 vata.
3. Krima s toplim zimama će napraviti svoje prilagodbe: 14.624 x 0.7 = 10.236.8 W, ili 10 KW.

dijametar

Sada ostaje samo sitnica - na temelju potrebe za toplinom da odluči što promjer cijevi izabrati za grijanje. U tu svrhu trebat će nam referentni podaci.

Očigledno, za naše potrebe, dovoljna je brtva za punjenje cijevi s unutarnjim promjerom od 15 milimetara pri brzini protoka rashladne tekućine od 0,7 m / s.

nijanse

• Kao što je lako vidjeti, nije moguće napraviti izračune za slobodne ruke za pojedinačne grijače od 1 do 3 KW koristeći ovu tablicu. Međutim, nije potrebno: cijevi s unutarnjim promjerom manjim od 12 mm jednostavno ne kupujte u trgovini.

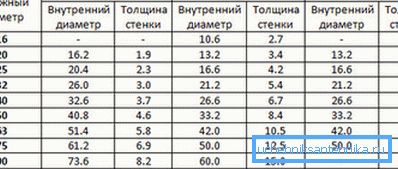

• Kod polimernih i metal-plastičnih cijevi, prodavači obično ne ukazuju na unutarnji, već vanjski promjer. Ne zaboravite uzeti u obzir debljinu svojih zidova.

• Ako punjenje jednocjevnog sustava mora imati konstantni promjer, u slučaju dvoslojne sheme, poprečni presjek može se smanjiti, jer se udaljenost od kotla povećava. Izračun se obavlja odvojeno za svaki odjeljak, uzimajući u obzir potrebu za toplinom.

zaključak

Nadamo se da će ovaj izračun pomoći čitatelju da izbjegne nepotrebne probleme i troškove pri izgradnji sustava grijanja u vlastitom domu.

Kao i obično, video u ovom članku nudi dodatne informacije. Sretno!
