Kako izraditi štednjak iz cijevi za garažu, kadu, podrumu

25-02-2018
Grijanje

Tako se događa da živimo u zemlji u kojoj je prosječna temperatura daleko od idealne, posebno u zimskom razdoblju. Uređaji za grijanje su različiti i rade na različitim gorivima, na primjer, u garaži obično instaliraju mobilnu verziju, koja je u stanju brzo zagrijati sobu. U ovom članku ćemo govoriti o tome kako napraviti peć iz cijevi vlastitim rukama bez ikakvih posebnih troškova.

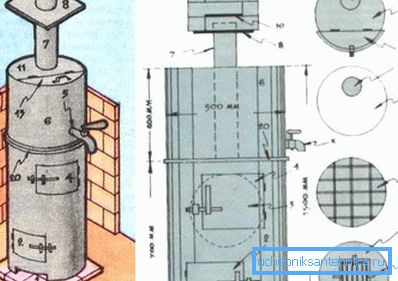

Na fotografiji - primjer kako napraviti vlastitu pećnicu s spremnikom grijanja iz cijevi

Postojeći industrijski modeli, naravno, imaju niz pozitivnih svojstava, a neki mogu biti jednostavno jedinstveni. Međutim, mnogi su zaustavili od kupnje visoke cijene proizvoda. U nastavku razmatramo modele koji vam ne mogu priuštiti.

U stvari, predložit će se proizvoditi sličnu industrijsku verziju, samo jeftinije u troškovima. Kuhinja izrađena od ručne cijevi može se koristiti ne samo u garaži, već iu kupelji.

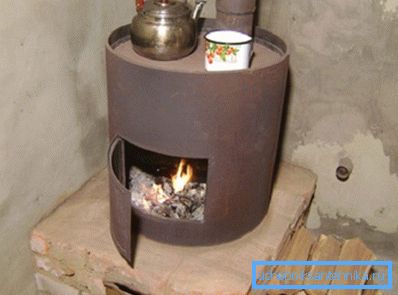

Garažna peć na drvetu s cijevi s vlastitim rukama

Svojstva grijača iz cijevi

Banalna istina kaže da u svijetu nema ničeg savršenog, stoga "ima mjesta čak i na suncu". Isto se može reći io našem dizajnu. Bez obzira na materijal koji se koristi u ovom slučaju, uvijek možete pronaći ne samo prednosti, ali i nedostatke (vidi i članak Kako opremiti saunu peći iz cijevi bez ikakve pomoći).

Prikupit ćemo metalnu peć, pa razgovarajmo o svojim pozitivnim karakteristikama:

  1. Nema potrebe za stvaranjem temelja, što nužno mora biti prilikom instaliranja stacionarne peći od opeke.
  2. Vrlo je pokretno, pa se ne možete bojati oštećivanja kada se prevozi na drugo mjesto.
  3. Materijal je dokazao svoju snagu i izdržljivost.

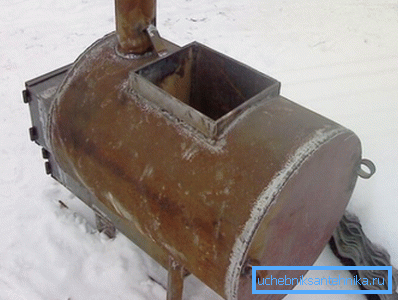

Peć Kamenka iz cijevi za kupanje
  1. Metal se ne boji visokih temperatura koje možete stvoriti u vatrogasnom prostoru zbog izgaranja goriva.
  2. Za održavanje temperature mogu se koristiti bilo kakvi zapaljivi materijali.
  3. Takav uređaj za grijanje, zbog brzog oslobađanja topline pomoću zidova, može zagrijati sobu u kratkom vremenu. Stoga se često koristi u parnim sobama.
  4. Dizajn je jednostavan, tako da čak i oni koji nisu prethodno bili uključeni u takav rad mogu to učiniti vlastitim rukama.

Od negativnih bodova treba istaknuti:

  1. Tjelesni materijal brzo se hladi, tako da često morate bacati gorivo u peć, što nije uvijek prikladno.
  2. Trebat će vam aparat za zavarivanje i struju, kao i neke vještine zavarivanja.
  3. U zatvorenom prostoru toplinski zrak će se širiti neravnomjerno, što će biti vidljivo, pogotovo ako je područje relativno veliko.

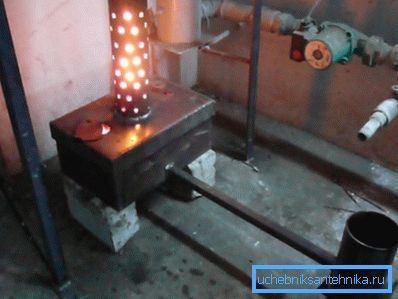

Peć za obradu cijevi za podrum

dizajn

Ako ste svi raspoređeni u prethodnom odlomku, možete nastaviti. Sad ćemo saznati koji su osnovni elementi našeg pećnice:

peć Dizajniran za gorenje goriva.
udarac
  1. Koristi se za stvaranje potiska u uređaju.
  2. Kroz to će biti lako sakupljati pepela.
rešetka
  1. Obično su izrađene od lijevanog željeza.
  2. Intermedijar između puhala i peći.
  3. Spalili su gorivo.
Spremnik za vodu Vrlo praktičan dizajn, koji vam omogućuje da uvijek imate opskrbu toplom vodom da operi ruke nakon popravka. Obično se postavlja iznad peći, ali ponekad je također dio nje.
dimnjak Dizajniran za usmjeravanje plinova iz dimova iz peći izvan prostorije.

Savjet: ako odlučite koristiti strukturu s vremena na vrijeme ili stalno u kadi, napravite kontejner na vrhu, gdje možete staviti kamenje. To će značajno povećati učinkovitost peći.

Kako napraviti

priprema:

  1. Koristite za izradu lima ili gotovih cijevi odgovarajuće veličine.
  2. Debljina metala mora biti od 8 mm. Budući da se valjani metal otežava zavarivanje, stoga nemojte biti uzrujani ako ne dobijete okrugli kontejner. U ovom slučaju, zanima se točno cijev željene veličine, koja može biti vertikalna ili vodoravna, ovisno o dizajnu.
  3. Promjer završne cijevi - od 500 mm.
  4. Pripremite dva komada - 600 mm i 900 mm. Prvi je za spremnik, drugi je za vatrogasce.

U nastavku je vodič koji će vam pomoći razjasniti ovo pitanje:

  1. Napravite rupu za puhaljke na dnu cijevi tako da zrak koji ulazi u njega može stvoriti cravings i podupirati gorenje.
  2. Napravite malu šarku za njega.
  3. Peć će biti smještena iznad puhača, pri čemu su dna rešetke od lijevanog željeza. Da biste ih instalirali, najprije morate zavariti posebne nosače zidova uređaja.
  4. Budite sigurni da napravite vrata peći, a njegova debljina možda nije previše gusta, oko 3 mm.

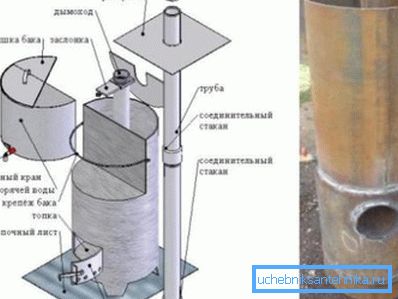

Štednjak iz cijevi za garažu s spremnikom grijanja

Savjet: ako postavite kamenje na peć, trebat će vam čelični dno, koje morate zavariti na zidove. Potrebno je napraviti prolaz dimnjaku.

  1. Napravite dimnjak od metala, hermetički zavaren na vrh peći. Inače će plinovi iz peći početi ulaziti u sobu.

Izrada spremnika za vodu

Kao što je gore spomenuto, izradit ćemo ga iz drugog radnog dijela dugog 600 mm.

  1. Zavarite dno do kraja cijevi pomoću bilo kojeg čelika, čak 5 mm debljine.
  2. Napravite rupu na dnu dimnjaka iz peći.
  3. Temeljito zavarite dimnjak na dno spremnika da biste spriječili da voda uđe u vatru.
  4. Ugradite poklopac koji se može skinuti na vrh dizajna. Uklanja se za čišćenje spremnika.

Za proizvodnju je bolje koristiti dva elementa:

  • jedan koji se pričvršćuje na dimnjak;
  • drugi je uklonjiv.
  1. Napravite rupu u zidu spremnika i postavite odvodni ventil u njega.

Rocket štednjak

Već smo navikli na ruske peći, nizozemski, zvono i dvuhkolpak. Međutim, inženjerska misao ne prestaje, što je rezultiralo novim trendom u tim uređajima za grijanje.

Spavaća raketa iz cijevi - shematski dijagram

Larry Viniarski izumio je raketnu peći ili raketnu peć, koju je razvio za uporabu u zemljama trećeg svijeta.

Razmotriti jednostavan princip rada:

  1. Drvena ograda mora biti postavljena okomito u posebnu rupu.
  2. Njihovo paljenje se provodi odozdo.
  3. Vatra prolazi do vertikalnog dimnjaka, obično izrađenog od metala, iako su ponekad napravljeni od opeke. Prvi je bolji jer se gotovo odmah zagrije i uređaj ne puši toliko tijekom paljenja.

Savjet: za normalni rad metalnog dimnjaka treba dobro izolirati.

  1. Vrh je montiran na vrh dna obične metalne bačve.
  2. Kada su ga vrući plinovi udarili, počinju se razilaziti na stranama, postupno se spuštaju.
  3. Tada im put prolazi kroz horizontalni dimnjak, obično ugrađen u kauč.
  4. Izlaz je okomita ispušna cijev, koju obični peći imaju kako bi imali vuče.

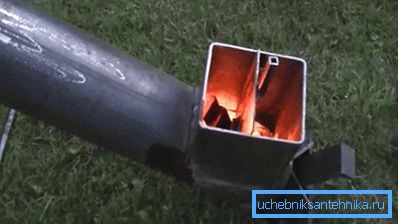

Reaktivni domaći štednjak druge vrste cijevi

zaključak

Iz ovog članka ste doznali da je moguće napraviti pravi grijač iz korištenih materijala, čija će cijena biti minimalna zbog toga. Peći na metalnim cijevima dokazali su njihovu pouzdanost i izdržljivost. Njihove različite izmjene uspješno nam služe u različitim područjima naše životne aktivnosti (pročitajte i članak Pećnica za kotao iz cijevi s vlastitim rukama: jednostavne i vrlo pristupačne metode proizvodnje).

Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
