Kako koristiti zaobilaznicu u sustavu grijanja

03-06-2018
Grijanje

Stručnjaci za instalaciju sustava grijanja ne moraju objasniti što je zaobići sustav grijanja. Bilo koji od njih će reći da je njegov zadatak održati ugodnu temperaturu regulacijom protoka rashladnog sredstva u tekućem krugu grijanja. Ali običnim ljudima ovaj uređaj i načelo njegovog djelovanja nisu posve jasni, a kako bismo ispunili tu prazninu u znanju, detaljnije ćemo govoriti u nastavku.

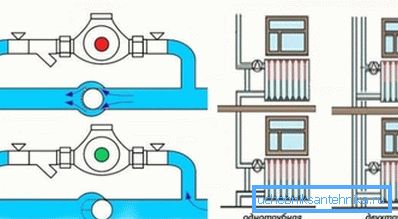

Na fotokopi u jednosmjernom i dvocjevnom sustavu

Pregled uređaja

Naši čitatelji koji vole sve raditi vlastitim rukama, bit će izuzetno korisno saznati više o njemu. Pokušat ćemo izbjeći složene tehničke uvjete tako da su značajke ovog važnog strukturnog elementa razumljive većini.

Obilaznica se naziva skakačem između protoka i povratka, izrađenog u obliku segmenta cijevi. Obično se koristi za grijanje radijatora, s promjerom bi trebao biti manji od promjera hrane za jednu veličinu. Najčešće je moguće udovoljiti cijevima na 1/2. Danas je takav uređaj postao nešto drugačiji, premda njegove početne sposobnosti nisu zaboravljene.

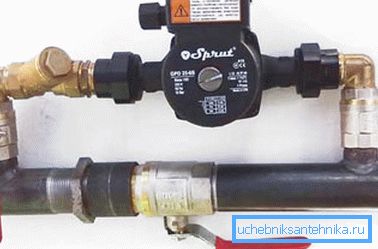

Moderna obilaznica za potpuno grijanje

primjena

U nastavku se razmotrimo glavna upotreba uređaja:

Namještanje rashladnog sredstva
  1. Funkcionalna svrha obilaznice je vraćanje prekomjerne količine rashladne tekućine iz radijatora grijanja na podizanje u slučaju korištenja automatskog ili ručnog termostata. U tom slučaju, kretanje zagrijane tekućine kroz sustav grijanja događa se paralelno sa zapornim i upravljačkim ventilima.
  2. Ako ovaj element nije prisutan, nećete moći popraviti radijator dok krug grijanja radi.
  3. Bypass omogućuje ubrzanje procesa punjenja ili pražnjenja sustava grijanja.
Bez struje Posebno je instalacija uređaja važno za suvremene krugove grijanja, gdje je osigurana cirkulacijska crpka. To daje odgovor na najčešće postavljeno pitanje potrošača u maloprodajnim lancima: "Kako će sustav funkcionirati kada se izgubi električna energija?" Već dugi niz godina uporaba standardnih podnih kotlova nije osigurala njihovu ovisnost o električnoj energiji. Međutim, uporaba sustava grijanja cirkulacijske crpke učinila je da su jedinice hlapljive. Kada se električna energija gubi, uputa preporučuje odsijecanje dovoda rashladnog sredstva na crpku i otvaranje ventila na središnjoj glavnoj cijevi. Ako opremite uređaj ventilom, ovaj će rad biti automatski izveden. Sve to treba učiniti kako bi sustav prebacio u prirodni cirkulacijski način.
Ono što zaobilazi koristi se za grijanje i spojni dijagram

Ugradnja uređaja na premosnicu mora se provesti prema rashladnom sredstvu, promatrajući sljedeći redoslijed:

  • filtar - služi za kašnjenje velikih i malih čestica koje se mogu pojaviti u otvorenom sustavu grijanja, ulazeći je iz vodoopskrbnog sustava. Cijena dijela je niska, ali čini vrlo potreban posao;
  • ventil za zatvaranje - osigurava kretanje rashladnog sredstva samo u jednom smjeru. Prilikom ugradnje morat ćete voditi strelicom na tijelu, koja označava smjer protoka;
  • cirkulacijska crpka - potrebno je prisilno pumpati rashladno sredstvo kroz sustav grijanja.

Savjet: prilikom postavljanja zaobilaznice u usisivač u blizini cirkulacijske crpke, morate koristiti ventil za zatvaranje.

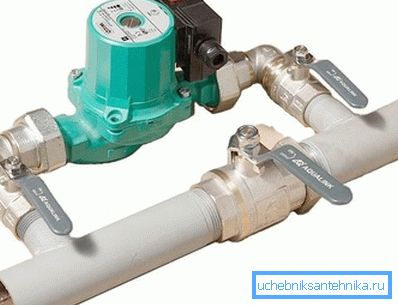

Zaobići grijanje s odvodnim ventilima

Preporučujemo ugradnju elemenata vodoravno. Zatim sustav neće akumulirati zrak, tj. ona neće biti "osvaja".

Upotrebljavajte ga za jednokratno grijanje

Takav sustav je zastario, ali još uvijek se često nalazi u kućama sovjetske konstrukcije. Ponekad takvo grijanje djeluje iznimno učinkovito, što ga čini zimskim postupno nepodnošljivo u apartmanima.

Obilaznica u jednosmjerno grijanje privatne kuće

Instalacija zaobići može pomoći u ovoj situaciji.

Postupak je jednostavan, međutim, potrebno je ispuniti određene uvjete:

  1. Obilaznica mora biti postavljena na maksimalnu udaljenost od vertikalnog dijela cijevi. Umjesto toga, što je moguće bliže radijatoru.
  2. Obilazna cijev se može izravno postaviti na mjesto ugradnje od stvarne cijevi, čiji su spojevi spojeni zavarivanjem.

Savjet: možete kupiti stavku u gotovom obliku i instalirati ga pomoću navojnih veza.

  1. Ugradite termostat ili upravljački ventil između zaobilaznice i ulaza grijaće baterije. To će vam omogućiti da kontrolirate temperaturu u kući. "

Zaobići i troškove energije

Ugradnja uređaja smanjuje troškove energije. U usporedbi s radom sustava grijanja, gdje su ugrađeni dio za zatvaranje i konvencionalni dio protoka, u prvom se slučaju volumen rashladne tekućine koja se isporučuje na radijator smanjuje za jednu trećinu. Istodobno, izlazna toplina grijača se smanjuje za oko 10%.

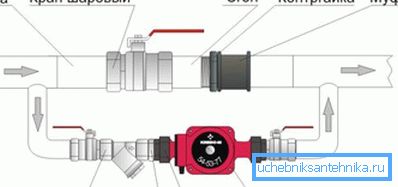

Oplemenjivanje samostalnog ugradnje u sustavu grijanja

U praksi, ove promjene neće izgledati dramatično kada se sustav uistinu razlikuje od viška topline. S pravilnim izborom veličine radijatora, obično postoji određena razina učinkovitosti, koja iznosi oko 10-15%, koja potpuno pokriva smanjenje prijenosa topline.

zaključak

Kao rezultat toga možemo reći da se jednostavan i primitivan uređaj na prvi pogled - zaobilaznica - s pravom može smatrati univerzalnim. Sa svojom pomoći, moguće je stvoriti udoban životni prostor u kući, uz smanjenje troškova za energiju, što je dobra vijest. Video u članku pružit će priliku da pronađete dodatne informacije o gore navedenoj temi.
