Kako napraviti parno grijanje u kući koristeći pećnicu od

18-08-2018
Grijanje

Prilikom odabira sustava grijanja preporučujemo da se zadržite u onom za koje je gorivo bogato u ovom području. Budući da plin još nije dosegao udaljena mjesta, mnogi pokušavaju ugraditi instalacije grijanja koja koriste čvrsta ili tekuća goriva. Naš je zadatak danas objasniti kako to raditi s parnim grijanjem pomoću izmjenjivača topline instalirane u pećnici od opeke.

Nosač topline u takvom sustavu bit će voda ili para. Danas smo zainteresirani za drugu opciju, iako su ova dva sustava često zbunjena jedni s drugima. Oni imaju razlike i prilično su ozbiljni, pa je u stambenim zgradama dopušteno koristiti samo vodeni krug. To je zbog nesigurnog rada parnog grijanja, kada je potrebno topiti tekućinu na temperaturu iznad 100 ° C.

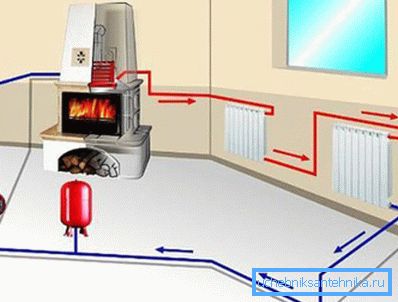

Sustav grijanja pare s izmjenjivačem topline u peći

Istodobno, cijena je niža od one vode, a suvremene mjere zaštite sprječavaju katastrofalne posljedice. Međutim, ugradnja parnog grijanja, na primjer, iz peći za pečenje, zahtijeva puno vremena i truda. U nastavku ćemo saznati više o tome.

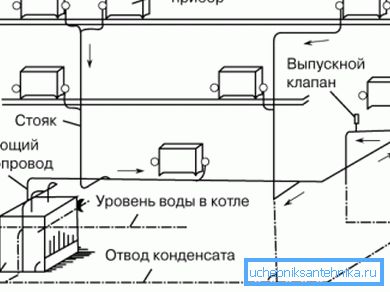

Pravilna instalacija parnog grijanja u privatnoj kući

Načelo rada

Sada razmotrite razliku između dva sustava, tako da niste zbunjeni. Također će se reći o prednostima i nedostacima sustava grijanja takvog prostora.

Razmotrimo što je to grijanje pare:

  1. U spremniku voda se dovodi do kuhanja, koja se postupno pretvara u paru.
  2. Onda prolazi kroz cjevovod do radijatora, koji daju toplinu u prostoriji.
  3. U akumulatorima tekućina za prijenos topline kondenzira se.
  4. Rezultirajuća voda teče u ekspanzijski spremnik i ponovno ulazi u izmjenjivač topline.

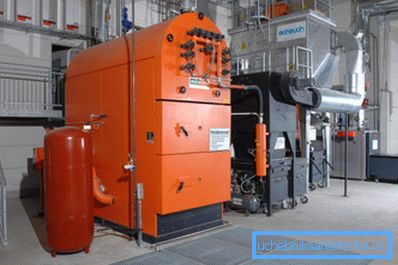

Industrijski kotlovi za parno grijanje mogu raditi na drvu
prednosti
  1. Prekoračuje zagrijavanje vode u disipaciji topline.
  2. Probudi sobu 3 puta brže.
  3. Ergonomski sustav.
  4. Rad zahtijeva opremu male veličine, zbog čega je trošak sustava nizak.
  5. U hladnom vremenu, cijevi u neiscrpnoj kući neće se smrznuti. To omogućava kratko vrijeme za početak grijanja u zemlji zimi. Neposredno prije odlaska morate biti sigurni da je sve gorivo potpuno izgorjelo.
mane Razmotriti negativne čimbenike ovog sustava grijanja i kako ih se može ukloniti:
  • temperatura registara grijanja prelazi 100 °, stoga može biti opasna za životinje i djecu. Možete ga ukloniti pomoću posebnih zaslona ili panela;
  • buka tijekom rada sustava. Eliminacija - uporaba štitnika protiv šumova i ugradnja generatora pare u odvojenu sobu;
  • teško kontrolirati temperaturni režim. Za rješavanje ovog problema vrlo je teško;
  • Ne postoji mogućnost uređenja toplog poda, iako je moguće instalirati infracrveni film.

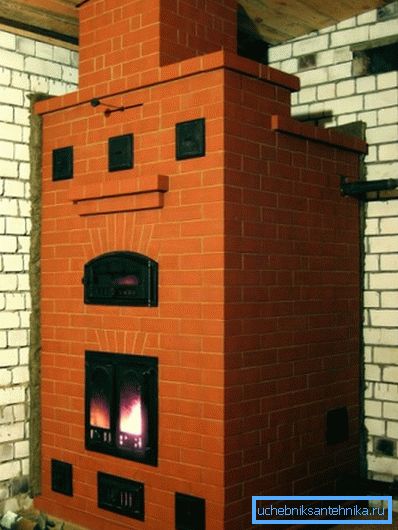

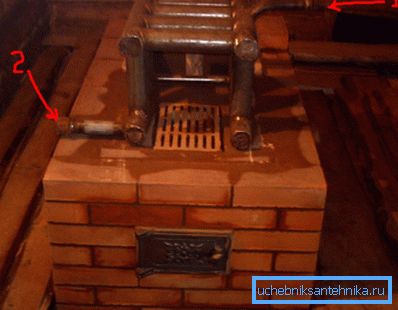

Peći od opeke za parno grijanje s izmjenjivačem topline

Savjet: generator za parno grijanje može poslužiti kao kotao, radeći na otpadnom ulju. Takvi sustavi često se instaliraju u komunalnim sobama iu garaži.

Imajte na umu da je nepoželjno koristiti pećnicu s generatorom pare za kuhanje, jer se ne može koristiti u ljetnim mjesecima. Bolje je sada stvoriti alternativu. Također se ne smije koristiti za plastične cjevovode, nije namijenjen za takve temperaturne uvjete.

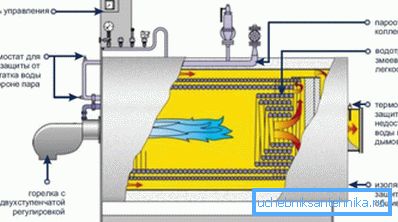

Kako kotao goriva s parnim krutama

Montažne uzorke

U nastavku se razmotrimo najčešće korištene opcije:

  1. Nanesite prirodnu i mehaničku tekućinu za cirkulaciju. U prvom slučaju, izmjenjivač topline mora biti smješten ispod razine svih cijevi i radijatora pod kutom. U drugom je potrebno postavljanje crpke koja osigurava neprekidno kretanje izmjenjivača topline.
  2. Sustav jednosmjernog grijanja u pogonu koristi načelo serijskog priključivanja radijatora kada se rashladna tekućina kreće kroz cjevovod, prelazeći iz jednog registra u drugi. Kao rezultat toga, prvi je najtopliji, istodobno posljednji - gotovo hlađen. Preporučujemo korištenje takve sheme za male prostorije do 80 m2.
Kotao na kruto gorivo može uštedjeti
  1. Dvocijevni sustav prikladan je za velike kuće, osobito na dvije priče. U tom slučaju, radijatori su spojeni u njemu paralelno, koristeći dovodne i kondenzacijske cijevi. Rashladna tekućina u ovoj shemi dobivena je svim baterijama s istom temperaturom, tako da nema vremena da se ohladi.
U foto - dvocjevnom sustavu

Nezavisni uređaj za parno grijanje iz pećnice od opeke

Pripremite opremu i materijale:

  • osigurati radijatore ispod svakog prozora;
  • izmjenjivač topline - generator pare ili kotao s vodom cijevi;

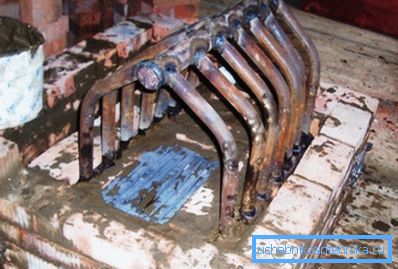

Izmjenjivač topline za grijanje pare za štednjak
  • cijevi za paru i kondenzat. Preporučljivo je koristiti pocinčani čelik ili bakar;
  • spojnice, koljena, cijevni stezaljke, ventili - ventili za reljef, ventili;
  • držači baterija;
  • hidraulička bravica za sušenje parnim vodovima;
  • jedinica za smanjenje i hlađenje;
  • za smanjenje tlaka u sustavu - ventil za smanjenje tlaka;
  • stroj za zavarivanje;
  • pumpa;
  • spremnik za skupljanje kondenzata.

Savjet: preporučujemo skupu opremu za iznajmljivanje.

Grijaće cigle za grijanje pare s izmjenjivačem topline

Možete to učiniti sami ili naručite izmjenjivač topline za pećnu peć:

  1. Pripremite metalne cijevi debljine stijenke od 2,5 mm, kao i stroj za zavarivanje.
  2. Spojite ih u obliku zavojnice, praćenje kvalitete zavara. Približni izračun - 1 m2 površine svitka može odustati od 9 kW.
  3. Provjerite ima li curenja nakon izrade. Ne preporučujemo upotrebu vode, jer će uklanjanja troske padati pod visokim pritiskom i pojavit će se fistule.

Bolje je koristiti metodu pod nazivom "kerozin na kredu". U tom slučaju kružite sav zavareni materijal s kredom i sipirajte kerozin unutar strukture. Mel će potamniti čak iu slučaju najmanjih pore, budući da će kerozin propasti u nju.

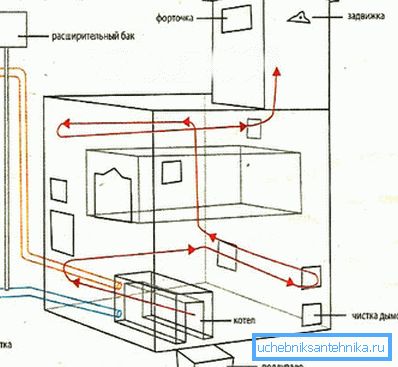

Kako napraviti grijanje peći

proces

U nastavku je vodič koji će vam pomoći da ga razumijete:

  1. Ugradite izmjenjivač topline u pećnu peć tijekom faze polaganja.
  2. Prema prethodno nacrtanoj shemi ispod prozora montirajte baterije. Postavljanjem na svaku slavinu za ispuštanje zraka.
  3. Spojite dovodne i povratne cjevovode na njih.

Savjet: kada prirodna cirkulacija osigurava mali nagib brzinom od 3 mm po 1 m.

  1. Instalirajte sigurnosne ventile ispred svakog registra iz sigurnosnih razloga, kao i jedan ventil ispred cijelog sustava.
  2. Stavite ventil za smanjenje tlaka i opremu za hlađenje na početku cjevovoda.
  3. Na kraju cjevovoda, postavite spremnik kondenzata koji bi se trebao odviti natrag do izmjenjivača topline na nagibu.

Savjet: ne koristite za takve namjene ekspanter membrane, jer je namijenjen temperaturama do 85 ° C.

  1. Ako postoji cirkulacijska crpka, postavite je ispred peći u povratnoj cijevi.

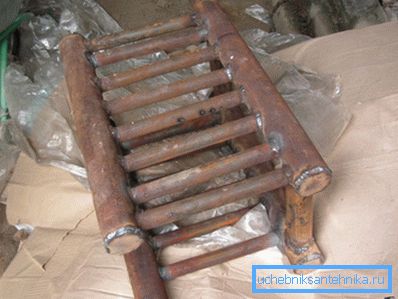

Kako napraviti izmjenjivač topline

Preporuke stručnjaka:

  1. Ako je pećinska peć opremljena izmjenjivačem topline, u dimnjaku se formira više čađe nego bez njega pa se češće čisti.
  2. S prirodnom cirkulacijom rashladnog sredstva, peć mora biti postavljena u podrum, a kondenzat će slobodno teći do najniže točke.
  3. Uvijek ugradite ventil - to će spriječiti moguće nesreće i sam sustav će biti sigurniji.

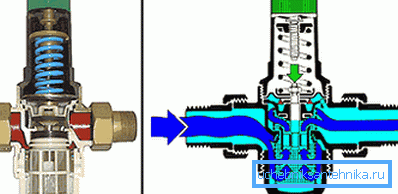

Ventil za smanjenje tlaka
  1. Imajte na umu da, ako koristite prisilni sustav s električnom pumpom, u slučaju prekida napajanja, vrlo je teško zaustaviti rad peći.
  2. U drvenoj kući, grijanje s parom uspostavlja se na isti način kao u kući od opeke. Vi samo trebate udovoljiti zahtjevima za zaštitu od požara, štiteći drvo od pregrijavanja.

zaključak

Od članka ste naučili kako napraviti parno grijanje, kao i činjenicu da je njegova upotreba u privatnoj kući za stanovanje jeftinija od vode, iako je opasnija uporaba. Stoga je potrebno strogo slijediti upute i osigurati sustav s posebnom opremom koja će povećati svoju sigurnost.

Možete naručiti izmjenjivač topline od stručnjaka ili to učiniti sami. Ugradnja i spajanje radijatora nije teško. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
