Kako napraviti sam krušni kotao goriva: vodič za djelovanje

Ako želite znati kako kuhati kotla za kruto gorivo vlastitim rukama, onda ste otišli na pravu adresu i, iako nećemo razmotriti sve moguće opcije, razumjet ćete suštinu takve instalacije. Naravno, ne možemo Vam jamčiti neuobičajeno visoku učinkovitost, ali s pravilnim podešavanjem zaklopki za dovod kisika i podešavanjem potiska, svakako možete dobiti 65% za krug grijanja.

Materijali, sklopovi i montaža ovog uređaja predstavit će vam se korak po korak ispod, a pored toga možete gledati i tematsku videoisječak.

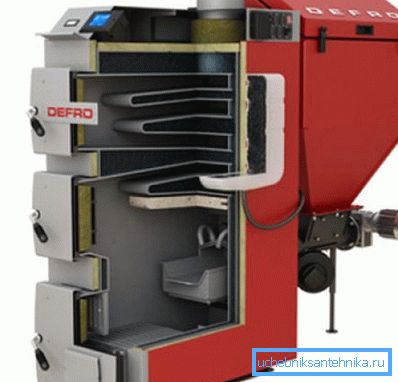

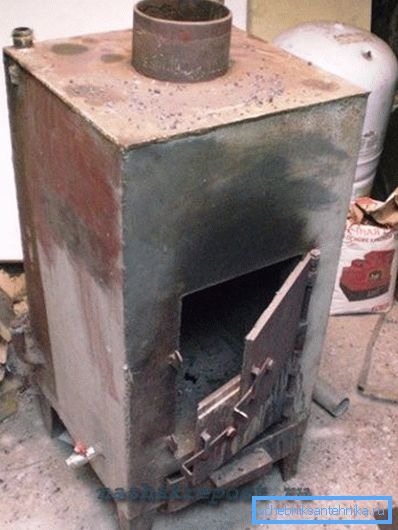

Kotao na kruta goriva

Napomena. Ova oprema ima mnogo zajedničkih s poznatim za većinu štednjaka čitača, ali istodobno razlike, na čijem načelu ga daje toplinu, čine ga potpuno drugačijim uređajem.

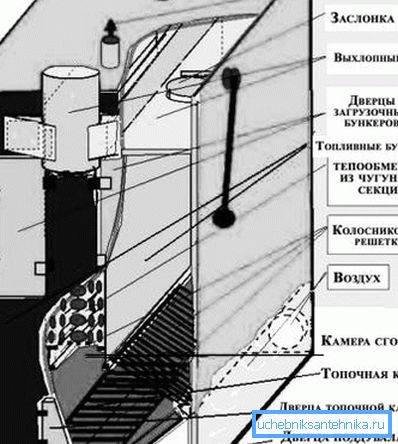

Glavne komponente strukture

• Popis glavnih elemenata uključuje komoru za gorivo, gdje, zapravo, opekotine krutog goriva.. Ova komora nužno je opremljena rešetkom, kroz koju se dovodi kisik koji je neophodan za proces izgaranja.
• Također nam je potreban cijevni izmjenjivač topline ili drugi spremnik za vodu od čelika ili lijevanog željeza. - Taj se element često naziva vodena jakna.
• Za reguliranje protoka svježeg zraka potreban je sustav ventila leptira za gas i zatvaranje vučnih kanala nakon prigušenja. - u konvencionalnoj pećnici, ove se funkcije izvode pomoću vrata puhala i vrata (pogled).
• Pa, i, naravno, dimnjak, koji je neophodan za uklanjanje proizvoda izgaranja (dim) i stvaranje potiska u odjeljku za gorivo.
• Svi ti čvorovi se sastoje od čeličnog kućišta.

Napomena. Kako bi se osigurala ravnomjerno zagrijavanje prostorije čak i tijekom prigušenja goriva, uputa preporučuje instaliranje akumulatora topline iznad kotla. To je čelik dizajnerski kapacitet, gdje se toplina koncentrira tijekom aktivnosti jedinice.

Osim toga, spremnik od nehrđajućeg čelika za toplu vodu opremljen je iznad akumulatora topline. Ovaj čvor nije obvezatan, ali tako daje drugi krug, tj. Kotao je dvostruki krug.

Materijali i alati

• Kako bismo s vlastitim rukama mogli montirati kotao za grijanje na kruto gorivo, potrebni su nam određeni alati i, naravno, materijali, među kojima se prije svega čelični lim može nazvati najmanje 5 mm debljine.

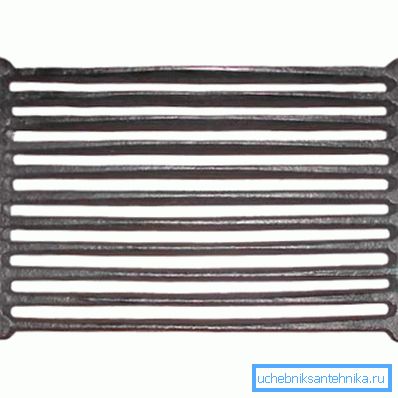

• Također nam je potreban metalni kutak, čelične čelične cijevi (po mogućnosti bešavne) i željezna rešetka.
• Vatrogasci i pepeljari trebaju vrata, kao i poklopci prigušnog plamenika, lima od nehrđajućeg čelika za akumulator topline i spremnik za vruću vodu, rijeku (kamenolom) pijesak (prosijan).

• Od alata, naravno, ne možete bez plina, a po mogućnosti električni zavarivanje, koji se može spojiti kod kuće.
• Na brusilici, to jest, brusili su s diskovima za rezanje metala.

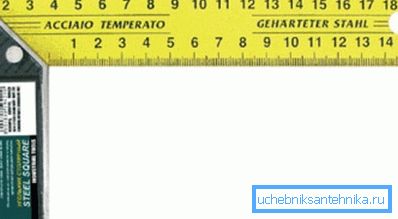

• Također, trebat će vam snaga bušilice s punim nizom bušilica, kliješta, razine zgrade, mjernog kuta od čelika i mjerne metričke vrpce s ravnalom.

zbor

Najviše opterećeno mjesto tehnički predstavlja komora za sagorijevanje, gdje temperatura zraka tijekom pečenja ugljena može doseći 1000 ° C. Ali to je temelj cijele strukture.

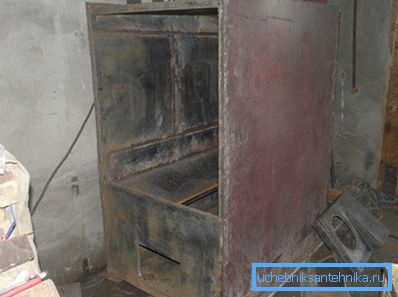

Stoga, ako ne možete pronaći list ogrjevnog čelika bilo gdje, onda je najbolje da se ova komora dvostruko. To znači da dno, vrh, leđa i bočne zidove izrađujete u dva sloja - najprije skupljajte kocku, a zatim ga skinite s drugim slojem, pokušavajući sve preciznije prilagoditi sve dimenzije.

Radi praktičnosti takvog rada, najbolje je koristiti metalni radni stol ili bilo koji stol na kojem možete rezati i kuhati limove od metala.

Ako pomno pogledate crtež, vidjet ćete oznake parametara, koje se daju u milimetrima. Prebacite ih na čelični lim s mjernim kutom i čeličnim ravnalom.

Prilikom izrezivanja metalnog materijala, ne zaboravite da oboreni disk može biti debljine od 1,0 do 1,8 mm (ovisno o marki), stoga, kako bi se zadržale točne dimenzije, tako da nakon rezanja nije bilo vidljivo.

Najbolje je naručiti montažu izmjenjivača topline, posebno iz sustava međusobno povezanih cijevi, do stručnjaka, tako da kasnije neće doći do više sile u obliku curenja. Također možete naručiti spremnik od nehrđajućeg čelika od njih za akumulaciju topline i PTV.

Kao što ste shvatili, takva će struktura imati dovoljno veliku masu, pa se na mjestu instalacije najbolje skupljaju čvrsti kotlovi s gorivom s vlastitim rukama, tako da nema potrebe za prijevozom. Pod podlogom jedinice treba izliti betonski temelj (ako ga nema) ili izraditi od opeke od vatre.

Rešetka je postavljena na vodilice, a zatim se izmjenjuje izmjenjivač topline. Rebra su zavarena u komoru za gorivo. Nakon toga ostaje samo za obloge metalnih ploča (zidova i vrha), a između zidova ulijeva se umjetni pijesak koji će zadržati i akumulirati toplinu.

zaključak

Iako nećete postići učinkovitost, poput tvornice sastavljenog kotao, ali njegova cijena će biti nekoliko redova veličine manja, čak i kada neki čvorovi izrađuju obrtnici treće strane. Ne brinite - u zboru takve jedinice nema neshvatljivih poteškoća - uspjeh vama!
