Kako napraviti sami infracrveno podno grijanje

Moderna tehnološka rješenja omogućuju pronalaženje temeljnih novih načina grijanja stambenih prostora. Sve do nedavno, centralizirani ili pojedini sustavi grijanja kotlova smatrani su općenito dostupnima. Tehnička inovacija i vrijedna zamjena za tradicionalne metode grijanja domova bila su inovativne metode grijanja koje koriste pod kao topline i toplinsku zračnu površinu. Takva je tehnologija infracrvenog podnog grijanja. Reći ćemo vam kako načiniti infracrveno podno grijanje vlastitim rukama.

Posebne značajke

Grijanje kolača

Prvo je došlo do izgradnje podova, a nakon nekog vremena - električni kabel i štap tip toplih podova. I, relativno nedavno, postojao je high-tech razvoj IPO - infra crvene grijalice. Grijaći podovi, zidovi ili stropovi ovog dizajna imaju nekoliko prednosti:

  • U usporedbi s drugim metodama grijanja, potrošnja energije iznosi 15-55 W / h po 1m? Zbog visoke toplinske provodljivosti ugljika koji se koristi u konstrukciji, korištenjem regulatora temperature kako bi se stvorio ugodan način rada temperature i miran rad.
  • Visoka pouzdanost zbog paralelnog spajanja elemenata električnih krugova. Kada jedan odjeljak grijanja izgara, ostatak nastavi ispravno raditi.
  • Filmsku strukturu možete pokriti gotovo bilo kojim materijalom: laminatom, drvenim parketom, tepihom, suhozidom ili kompozitom.
  • Jednostavna montaža na glatku površinu, koju može raditi bilo koji domaći obrtnik koji ne posjeduje posebne stručne sposobnosti. Odsutnost reznica, postavljanje oružja i utora ne zahtijeva uporabu posebnog alata - perforatora i zidnih čavala.

IPO materijal

IPO materijal

Za polaganje sloja grijanja koristi se termalni film debljine 0,2-0,4 mm. Prodaje se u listovima širine 50-100 cm i duljine do 50 m.

Rezanje filma u prostirke može se izvesti pomoću specijalnih reznih linija nanesenih na površinu, označavanje je jasno svima, pa je kod rezanja teško ih zbuniti s grijaćim trakama koje su strogo zabranjene za rezanje.

Film se sastoji od grijaćih elemenata - širokih traka od 1,5 cm povezanih srebrnim bakrenim gumama. Unutar svakog elementa za grijanje je ugljeni ugljeni pasta na bazi grafita koji, tijekom prolaska električne struje, emitira infracrveno zračenje. Spektar zračenja je izvan vidljivog raspona ljudskog oka. Slojevi emitera pouzdano su laminirani s obje strane s gustim slojevima neosvijetljivog polimera s talištem od 130 ° C. Ona prenosi ultraljubičasto svjetlo i pouzdano štiti od utjecaja vlage, mehaničkog sloma ili električnog kruga. Područje kupljenog premaza za film odabire se na osnovi:

  • Ne manje od 70-80% površine prostorije za glavno grijanje.
  • 30-40% područja za zagrijavanje ili zagrijavanje.

Faze instalacije i ugradnje sustava grijanja

Faze instalacije i ugradnje sustava grijanja

Polaganje je napravljeno na pravi način. Za izravnavanje koriste se samonivelirajući podovi, dopuštena veličina nepravilnosti je ± 3 mm, razina se koristi za mjerenja. Moguće je razvrstati uz metodu svjetionika od cementa i pijeska, nakon čega se površina mora očistiti od prljavštine i prašine.

Zatim morate postaviti vodonepropusni sloj posebnih materijala ili plastičnog filma debljine 50 mikrona.

Kako bi se smanjili gubitci topline, potrebno je ugraditi toplinsku izolaciju od metaliziranog metaliziranog podloge, prevučene polietilenske pjene ili polipropilenskog filma. Pristaje uz reflektivnu stranu. Debljina sloja s reflektirajućim slojem folije treba biti 3-5 mm.

Podloga ispod toplog poda

Ako se podovi prekrivaju keramičkim pločicama, koristi se neprobojna tehnička pluta.

Zatim rezati IPO sa škarama u prostirke potrebne duljine prema unaprijed sastavljenom crtežu, uzimajući u obzir da udaljenost od svakog zida treba biti oko 20 cm. Trake bi trebale biti usmjerene prema zidu s utičnicom iz koje se isporučuje napajanje. Uz ovaj zid, kako bi se spasili, izrađeni su električni skakači, a također je instaliran i senzor temperature.

Nemojte dopustiti da se alati pada na film. Da ne biste oštetili IPO, bolje je da ne napadnete matice.

Zatim je potrebno osigurati zglobove ljepljivom trakom, a mjesta odrezanih bakrenih sabirnica su izolirana s bitumenskim trakama koje su uključene u paket proizvoda.

IR filma za montiranje

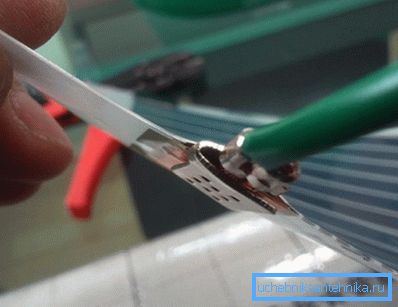

Stropovi u električnoj mreži paralelno su spojeni električnim žicama - kratkospojnici s kvačicama na krajevima. Izolacija se uklanja iz žica, pričvršćuje se stezaljka i pričvršćuje i pričvršćuje. Potrebno je pravilno postaviti stezaljku s žicom na kontaktima matica. Jedna strana stezaljke bi trebala ići unutar IPO, a druga bi trebala biti na vanjskoj bakreni bus. Držač je pritisnut s obje strane pomoću kliješta. Mjesta za dodir su izolirana bitumenskim mastiklom.

Promjer žica koji se koristi izračunava se na temelju potrošnje energije paralelno povezanih ćelija. Da biste to učinili, deklarirana snaga IPO po 1 m2 pomnožen kvadratom. Kao rezultat toga dobivamo ukupnu snagu koja je podijeljena s mrežnim naponom I = P / U. Za posebne tablice određujemo promjer presjeka skakača na veličinu trenutne snage. Slično je odabran i promjer opskrbnog kabela. Na primjer, za spajanje svih 1.5 kW mats-cells, dovoljno je imati bakrenu žicu od 1,5 mm?.

Povezivanje žice

U premazu od toplinske izolacije ispod filma ili u pod, s dubinom od 1-2 cm, instalirana je cijev s temperaturnim senzorom. Povezuje se s regulatorom temperature. Opskrbni napon na IPO se isporučuje kroz temperaturni senzor, tijekom perioda rada / zatvaranja kruga.

Nakon instalacije, sustavu se provodi test veza. Mrežni napon se primjenjuje na ulaz i provjerava se ravnomjerno zagrijavanje svih tepiha. Ako postoje problemi, tada se eliminiraju u ovoj fazi. Sustav grijanja spreman je za rad. Sada možete početi polaganje završnog premaza. Tako je moguće izolirati čak i hladan balkon ili loggia, stvarajući udobne uvjete za boravak u tim sobama.

video

Da biste nadopunili znanje o postavljanju infracrvenog podova, pozivamo vas da pogledate videozapis:

foto

IPO instalacijske dijagrame

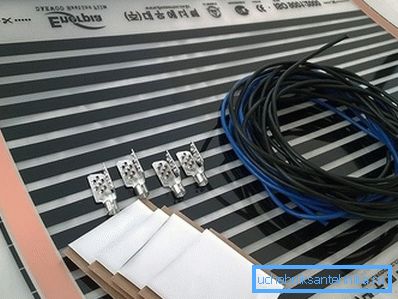

IPO

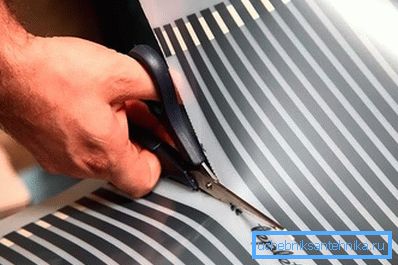

Rezanje filma na prostirke

Raspored grijanja

Infracrveni film podnog grijanja

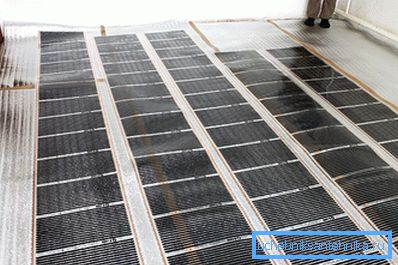

Izgled IR filma na vrhu toplinske izolacije

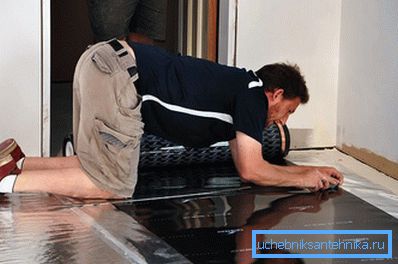

IPO veza

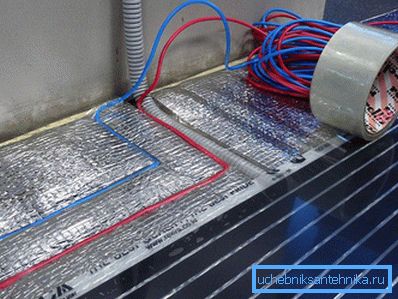

Postavljanje žica

Upute za instalaciju IPO

Infracrveni pod ispod laminata
