Kako napraviti toplom podu polipropilenskih cijevi

Ne tako davno, topli kat se smatra znakom luksuza i vrlo je rijedak. Međutim, u naše vrijeme to je sasvim običan sustav grijanja, koji se može urediti u stanu čak i vlastitim rukama. U ovom članku ćemo pogledati kako izvesti toplom podu korištenjem polipropilenskog cijevi, jer su oni pristupačni i kvalitetni materijali.

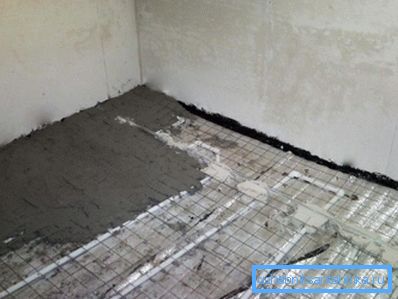

Ispunjavanje podne topline od polipropilenskih cijevi

Polipropilenske cijevi zagrijavaju toplinski pod

Značajke materijala

Polipropilenske cijevi se široko koriste u tehničkim sustavima za različite svrhe:

  • grijanje;
  • Opskrba vodom;
  • zbrinjavanje otpadnih voda.

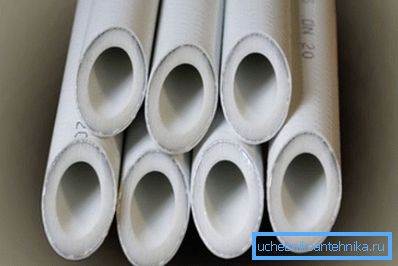

Na fotografiji - polipropilenske cijevi ojačane aluminijem

Zbog njihovih svojstava prikladni su za upotrebu:

  • U svim vrstama tla;
  • U zidovima pod žbukom;
  • U kanalima;
  • U bistrom i sl.

Među njihovim prednostima su sljedeće točke:

Zategnuto zategnuto To se postiže zahvaljujući tehnologiji spajanja elemenata cjevovoda, koji se sastoji od zavarivanja s posebnim lemljenjem. Štoviše, vrlo je jednostavno koristiti lemljenje, a proces zavarivanja traje nekoliko minuta.
Mehanička čvrstoća i elastičnost Ovo svojstvo rezultat je otpornosti proizvoda na mraz. Čak i ako se voda zamrzne na cjevovodu, ona će se proširiti, ali integritet neće biti prekinut. Nakon odmrzavanja plinovoda će se izvesti u izvornom obliku.
Niska cijena Cijena polipropilenske cijevi je znatno niža od metalne plastike i drugih određenih vrsta cijevi. To je osobito istinito za povezivanje elemenata.
trajnost S temperaturom u sustavu od oko 75 stupnjeva Celzija i tlakom od 7,5 atm, cjevovod će trajati najmanje 25 godina bez popravka. Međutim, pri radnoj temperaturi od 95 stupnjeva, život će biti lagano smanjen.

Obratite pažnju! Polipropilen ima veliki koeficijent toplinske ekspanzije. Stoga, za toplom podu, posebno ispod estriha, potrebno je koristiti cijevi pojačanog aluminijem ili staklenim vlaknima.

alternative

Treba napomenuti da polipropilen nije jedini jeftin materijal koji se može koristiti za sustave grijanja. Na primjer, izvrsna je mogućnost polietilenske cijevi za podno grijanje.

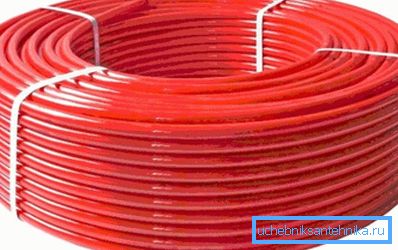

Posebna cijev za podno grijanje - umreženi polietilen

U novije vrijeme, riječ "ukrašena", u odnosu na cijevi, prouzročila je da graditelji imaju prilično neugodne asocijacije s ne-vrlo jake konstrukcije s uzdužnim šavom. Međutim, predmetni proizvod nije ušiven, a ne listovima, ne dijelovima ili cijevima, već molekulama. Linkovi molekula etilena stvaraju trodimenzionalnu mrežu s jakim vezama.

Osim činjenice da je cijev za toplom podu napravljenu od umreženog polietilena ima dobru snagu, ona se širi manje pod utjecajem visoke temperature od polipropilenskog analoga.

Druga popularna mogućnost je korištenje plastičnih cijevi, međutim, kako je gore spomenuto, oni su nešto skuplji od polipropilena. Osim toga, na mjestima gdje su elementi spojeni navojem u metalne plastične cijevi, često se javlja ljestvica.

Stoga je poželjnije odabrati polietilenske ili polipropilenske proizvode ojačane.

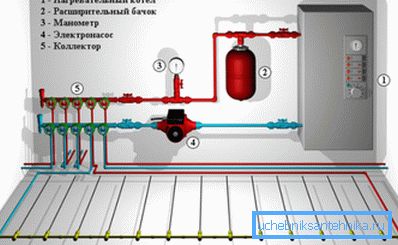

Shema uređaja toplog poda

Uređaj za podno grijanje

Grijani pod je cijev postavljena na pod, obično u debljini betonskog estriha. Topla voda teče kroz cijevi, čiji izvor može biti kotao za grijanje ili centralizirano grijanje.

Dakle, proces postavljanja toplog poda sastoji se od nekoliko faza:

  • izrada:
  • Postavljanje i spajanje cijevi;
  • Provjera sustava;
  • Izvođenje estriha;
  • Postavljanje gornjeg sloja.

Stoga ćemo detaljno razmotriti sve faze.

Izrada projekta

Projekt je potreban da bi se izračunao količina materijala, kao i temperatura koju ovaj sustav grijanja može pružiti. Osim toga, potrebno je unaprijed odrediti mjesto kotla i kolektora.

Osim toga, za shemu, morate odrediti duljinu i promjer cijevi, kao i druge nijanse sustava. Stoga je bolje da se proračuni povjerite specijalistima, tako da učinkovitost grijanja ne pada.

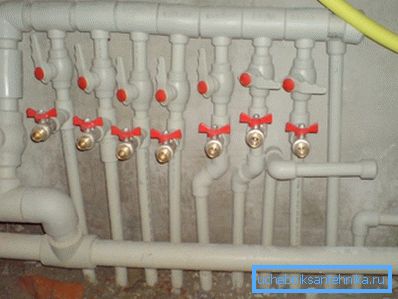

Primjer kolektora toplog poda

Pripremni rad

Morate pokrenuti postavljanje sustava pripremnim radom, a upute za njihovu implementaciju su sljedeće:

  • Prije svega, postavljena je kabinet kolektora u kojem su krugovi spojeni na sustav grijanja. Tu se nalaze i svi elementi za podešavanje. Najbolje je postaviti kolektor na zid blizu poda.
  • Pored kolektora potrebno je spojiti dovod vode i povratnu cijev.
  • Nakon toga se sloj za hidroizolaciju položi na pod. Najčešće za ove namjene koriste polietilen.
  • Posebna traka za prigušenje zalijepljena je oko perimetra prostorije kako bi se izbjeglo krekiranje estriha kao rezultat toplinske ekspanzije.
  • Zatim pričvrstite izolaciju koja smanjuje gubitak topline.
  • Na kraju rada postavlja se metalna rešetka na pod.

Savjet! Kao grijač možete koristiti poseban materijal za tople podove s reflektirajućom aluminijskom površinom.

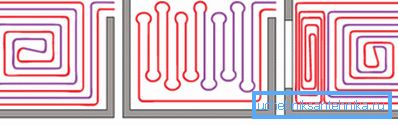

Izgled obrisa

polaganje krugove

Da bi sustav grijanja bio učinkovit, potrebno je pravilno postaviti krugove, poštujući sljedeća pravila:

  • Standardni promjer kruga je 2 cm.
  • Duljina kruga ne smije biti veća od 80 m, a najoptimalnija duljina je 50 m. To će im omogućiti ravnomjerno zagrijavanje.
  • Podešavanje konture ovisi o tome gdje se nalazi. Na hladnom mjestu, na primjer, blizu vrata, korak bi trebao biti manji. Na mjestima gdje će se namještaj nalaziti, konture se uopće ne uklapaju.

Polaganje može biti učinjeno na dva načina:

  • zmija;
  • „Puž”.

Poželjna je druga metoda jer osigurava jednoliku raspodjelu topline zbog paralelnog rasporeda ulaznih i izlaznih cijevi.

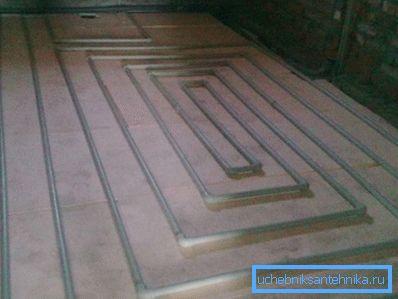

Polaganje kontura

Nakon postavljanja polipropilenskih cijevi za podno grijanje moraju se pričvrstiti na metalnu rešetku pomoću stezaljki. Zatim morate spojiti cijevi na krugove i napuniti sustav vodom.

Ovo će ga provjeriti zbog propuštanja.

Obratite pažnju! Prilikom provjere sustava, tlak treba biti jedan i pol puta veći od radnika, ali ne manje od 6 bara. Zatim, svakih pola sata, pritisak se poveća tri puta na prethodnu vrijednost.

Posljednji put morate napustiti sustav za jedan dan - ako za to vrijeme pritisak padne za najviše 2 bara, onda je instalacija bila uspješna.

Betonski podovi

Posljednja faza rada je popunjavanje poda betonom. Da biste to učinili, najprije morate ugraditi poseban profil metalne svjetiljke, s time da je horizontalna razina prema kojoj će se površina estriha poravnati pravilom.

Debljina estriha može biti 30-70 mm.

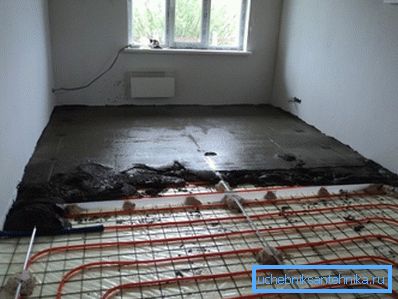

Ispunjavanje toplinski izoliranog poda betonom

Nakon što se beton učvrsti i napokon dobije snagu, koja će trajati najmanje 28 dana, možete postaviti gornji sloj. To može biti laminat, linoleum, tepih ili drugi materijal.

zaključak

Neovisno izvođenje toplog poda od polipropilenskih cijevi omogućit će značajne uštede zbog niske cijene materijala i odsutnosti troškova za usluge stručnjaka. Jedino je da se strogo pridržavate gore navedenih preporuka kako bi sustav bio pouzdan i učinkovit (pročitajte i članak Cijevi od armiranog betona - značajke i primjena).

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
