Kako odabrati bimetalne grijaće radijatore: pregled

U velikoj većini slučajeva, u projektiranju novih i modernizacijskih postojećih sustava grijanja prostora, ne koriste se zastarjeli elementi za grijanje od lijevanog željeza, već novi od čelika i aluminija. Oni su ljepši, dovoljno jaki i imaju izvrstan koeficijent prijenosa topline. Međutim, vrlo je važno znati odabrati bimetalni radijator za grijanje kako ne biste bili razočarani kupnjom. Slijedi upute u nastavku.

Bimetalni radijator - kombinacija učinkovitosti i ljepote

Izbor izvora topline

Tehničke specifikacije

Nitko nije tajna da je najučinkovitiji i jeftin način zagrijavanja prostorije instalirati grijaće radijatore u kojima cirkulira rashladna tekućina, zagrijana kotao, cirkulira. S obzirom da su glavni elementi sustava smješteni izravno u prostoriju, au pravilu ih ne skriva nikakva dekorativna ploča, pri odabiru ih, odlučujući čimbenici nisu samo emisija, težina i cijena topline, nego i estetski izgled.

Proučimo više pojedinosti o parametrima koji se moraju uzeti u obzir prije odabira grijaćih radijatora - bimetalnog, lijevano željezo, aluminij ili bilo koji drugi.

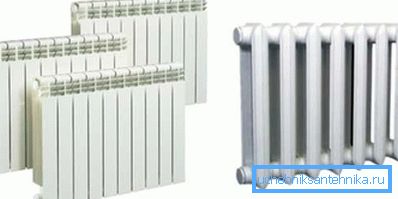

Inovacija ili tradicionalizam?

Obratite pažnju! Posebna pažnja u ovom članku prati ime prvog tipa grijaćih ploča, budući da, gledajući naprijed, valja napomenuti da su danas nedvojbeno lider među sličnim proizvodima. Skladno kombiniraju prednosti čelika i aluminijskih proizvoda, a većina njihovih nedostataka nedostaje.

Glavne prednosti bimetalnih baterija su sljedeće:

  1. Povećana snaga. Svaka oprema koja se koristi za ugradnju grijane mreže mora izdržati unutarnji pritisak koji proizvodi kružna rashladna tekućina. Zbog svog posebnog dizajna aluminijski modeli s čeličnom jezgrom mogu izdržati od 20 do 35 atmosfera. Unatoč činjenici da stvarni pritisak tekućine u radijatorima rijetko prelazi 15 atmosfera, visoka čvrstoća čeličnog okvira omogućuje izvrsnu otpornost na udaranje vode. A ovo je vrlo važno pri povezivanju s mrežama centraliziranog grijanja.
  2. Dugi vijek trajanja. Povećana čvrstoća čelika, uz poštivanje pravila postavljanja i rada, doprinosi činjenici da opisani radijatori mogu trajati 20 ili više godina. Osim toga, samo jezgre dolaze u dodir s vodom, što je uzrok korozije, što također produljuje vrijeme bez problema u radu grijaćih ploča.
Krug bimetalnog akumulatora
  1. Mali promjer unutarnjeg plinovoda. Čelične cijevi koje se nalaze unutar aluminijskog izmjenjivača topline imaju mali presjek. To vam omogućuje da dizajnirate i izrađujete pojedinačne sustave grijanja s manje vode koja cirkulira kroz njih, što zauzvrat izravno utječe na gospodarstvo.
  2. Blaga tromost. Zahvaljujući korištenju aluminijskih izmjenjivača topline, razmak koji se kreće između uključivanja kotla i grijanja radijatora na radnu temperaturu minimizira se. Osim toga, takvi sustavi vrlo točno reagiraju na naredbe iz termostata, što omogućuje stvaranje najudobnijih uvjeta u sobi.
  3. Visoka razina prijenosa topline. Kupnjom bimetalnih modela radijatora, možete biti sigurni da će gotovo sva toplinska energija rashladnog sredstva biti korištena za zagrijavanje prostorije. Ne potroši se niti jedan watt energije. Spomenute baterije posebno su razvijene za uporabu u visokotlačnim krugovima grijanja ispunjenim niskom razinom rashladne tekućine. Oni savršeno izdržavaju ne samo hidraulične, već i mehaničke učinke, uključujući šok.
Bimetalni radijator pogodno za ugradnju u apartmane s centralnim sustavom grijanja

Nije bitno koji pokazatelj kiselosti vode koja teče u sustavu grijanja, jer nije u dodiru s aluminijem. Glavna stvar je da cjevovod i radijator trebaju biti potpuno napunjeni vodom, ni u kojem slučaju ne bi trebalo dopustiti da se zrak.

Nedostatak aluminijskih radijatora s čeličnim jezgrama je jedan - visoki trošak. Oni su skoro četvrtina skuplji nego što ih slijede u pogledu učinkovitosti aluminijskih baterija. Međutim, prema većini iskusnih stručnjaka uključenih u instalaciju klimatskih mreža, ta se razlika u potpunosti isplati tijekom rada.

Značajke specifičnih modela

Bimetalni radijatori za grijanje, kao što vidite, najbolje su namijenjeni za projektiranje vlastitog sustava grijanja. Sada je poželjno da se zadrži na takvom pitanju kao izbor određene izmjene uređaja među modelima predstavljenima na građevinskom tržištu.

Iznutra, gotovo je nemoguće razlikovati potpuno aluminijsku ploču od bimetalnog panela. Oni se razlikuju samo po težini: potonji je gotovo dvostruko teži.

Osim toga, sami proizvodi su od dvije vrste:

  1. Baterije, gdje je baza za aluminijski izmjenjivač topline čelični okvir. U tom je slučaju potpuno isključen kontakt rashladnog sredstva s obojenim metalima, što ima pozitivan učinak na vijek trajanja opreme.

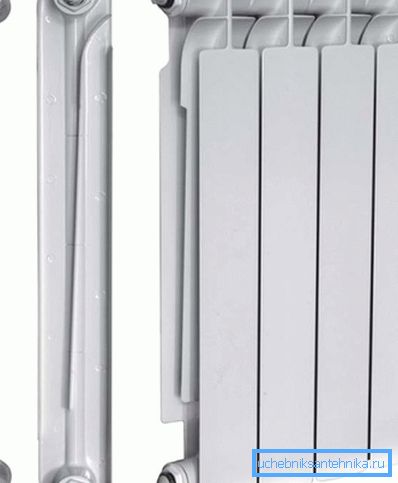

Akumulatorska jezgra
  1. Radijatori, čija je izvedba samo ojačana upotrebom čeličnih cijevi. U ovom slučaju, izrada je istaknuta. Lagani pomak čeličnih elemenata uslijed lošeg učvršćivanja i ekspanzija temperature može u potpunosti eliminirati pristup rashladnog sredstva donjem kolektoru, što uvelike smanjuje učinkovitost ploče.

Savjet! Poželjno je dati prednost pred drugom modelu. Međutim, morate znati da je njihova težina, kao i cijena, veća od one druge sorte. Osim toga, kada se zagrije, jezgra može proizvesti vanjski zvuk (tijekom toplinske ekspanzije čeličnog okvira).

Radijatori se prodaju s nizom odjeljaka iz kojih možete samostalno proizvesti bateriju potrebne snage. U pakiranjima od 10 komada. Jedan odjeljak, ovisno o modelu i proizvođaču, osmišljen je za zagrijavanje od oko 2 m 2. četvornih metara (metoda proračuna snage je detaljnije opisana u sljedećem odjeljku).

Osim toga, poseban dizajn aluminijskog izmjenjivača topline omogućuje ovom uređaju da organski kombinira svojstva klasičnog radijatora i konvektora, koji organizira cirkulaciju protoka zraka kroz sobu.

Kako bi se zaštitili od nepovoljnih čimbenika okoline, površina akumulatora prekrivena je posebnim sastavom boje praha koji ima veliku otpornost na mehanički stres. Zahvaljujući njemu, radijator je jednostavan za čišćenje od prašine i pranje s običnim deterdžentima za kućanstvo.

Izgled radijatora ovisi samo o vašim željama.

Kako bi se izbjegle propuštanja i kvarovi instalirane opreme za grijanje, kvaliteta bimetalnih grijaćih radijatora kontrolira se u svim fazama proizvodnje od nabavke potrebnih sirovina do skladištenja i isporuke u prodajnim mjestima.

Izračun snage

Prije instaliranja sustava za grijanje i kupovine baterija, potrebno je točno znati koliko dijelova tih proizvoda treba biti instaliran u svakoj od soba. Ovaj se parametar može izračunati. Da biste to učinili, trebali biste znati područje svake sobe (ne cijeli objekt u cjelini), kao i snagu jednog od dijela radijatora koju kupite.

Dakle, formula za izračun:

A = S * 100 / P, gdje

I - broj dijelova u bateriji;

S je područje prostorije u kojoj će se postaviti radijator;

R - snaga dijela radijatora.

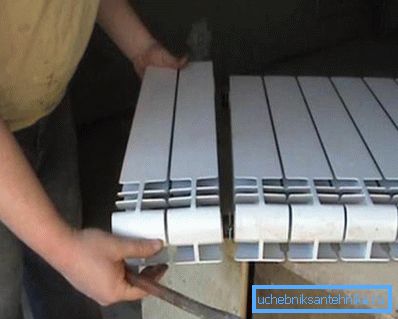

Potrebno je točno izračunati potrebni broj odjeljaka.

montiranje

Prije montaže aluminijskih baterija čeličnim okvirom preporuča se upoznavanje s preporukama navedenim u priloženim dokumentima (upute). Poželjno je da veza obavlja iskusni stručnjak koji ima odgovarajuće vještine, potvrđen certifikatom ili certifikatom.

Isti postupak ugradnje radijatora je sljedeći:

  1. Prije spajanja na mrežu za grijanje, baterije i cijevi moraju se ispirati cjevovodima. Zabranjeno je koristiti otopine koje sadrže lužine, jer mogu prouzročiti oštećenje čeličnih jezgri proizvoda. Dodatno, izlazne mlaznice se ne mogu očistiti abrazivima, jer na ovim mjestima može doći do propuštanja rashladnog sredstva.
  2. Na posebno predviđenom mjestu na radijatoru morate instalirati ventil (Mayevskyjev dizalica), automatski raditi ili ručno odvrnuti. To će pomoći ukloniti zračni jastuk koji se stvara kada je sustav napunjen rashladnim sredstvom.

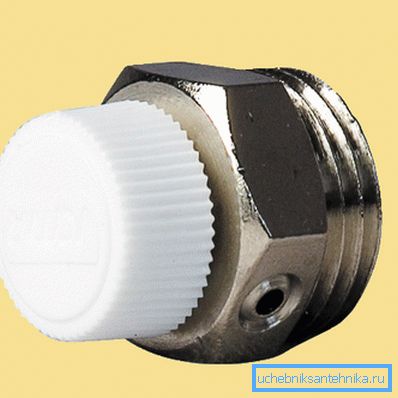

Na fotografiji - Mayevskyjevu dizalicu
  1. Kako bi se izbjegla kontaminacija unutarnjeg prostora akumulatora, crijeva se mogu postaviti na ulaze baterija da bi uhvatili čestice.
  2. Nakon toga se postavlja prostor za nosače, koji će držati bateriju, bušene su rupice za klinove ili sidrene vijke i montirani elementi za montažu.
Za popravak radijatora potrebno je ugraditi zagrade
  1. Radijator je obješen. Potrebno je "montirati" vodoravne elemente ploče (smještene između vertikalnih sekcija) na mjestima koja su posebno predviđena u zagradama.
  2. Nakon toga se ploča za grijanje spaja na cjevovode. Nemojte zaboraviti ugraditi odvodne ventile, koji ne samo da reguliraju temperaturu u prostoriji, već i djelomično preklapaju sustav grijanja kada je potrebno popraviti ili zamijeniti bateriju.

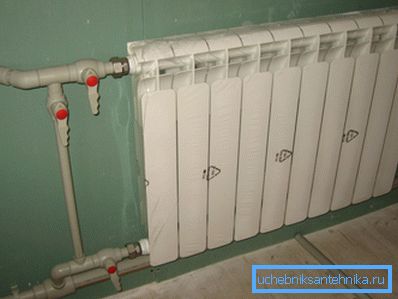

Priključne točke moraju biti opremljene ventilima
  1. Posljednja faza je isprati zrak s unaprijed instaliranim ventilom.

Imajte na umu da je tijekom instalacije potrebno promatrati preporučenu udaljenost proizvođača između bimetalnog radijatora i zida, poda, prozorskog krila i ostalih strukturnih elemenata:

  • između zida i površine aluminijskog izmjenjivača topline - ne manje od 3 cm;
  • između poda i donjeg ruba akumulatora - oko 10 cm;
  • između pragova i gornjeg ruba radijatora - ne manje od 10 cm.

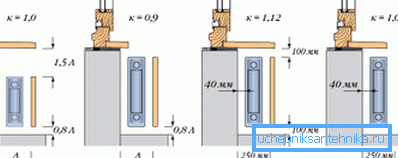

Preporučene uvlake pri instaliranju baterija

Ako su prozori opremljeni širokim prozorima, možete im pružiti posebne rešetke za prozračivanje preko kojih će se zagrijani zrak ustati i ukloniti prozorsko zamagljivanje.

Savjet! Radi učinkovitijeg grijanja prostorije i racionalne raspodjele toplinske energije ne bi trebali zatvoriti bateriju dekorativnim pločama, namještajem, zavjesama i tako dalje.

zaključak

Grijaće ploče od aluminija u obliku čelika jedan su od najboljih načina pružanja toplinske energije za životne prostore. Međutim, za njihov rad zahtijeva ugradnju kotla i cjevovoda. Ako je neophodno, grijanje malih kuća za domove ili drugih prostorija koji nisu namijenjeni prebivalištu ljudi, preporučljivo je koristiti druge sheme. Više detalja o njima možete pronaći u videozapisu koji vam se nudi.
