Kako odabrati električni mjerač

Nažalost, do danas, alternativni izvori napajanja nisu primili takvu distribuciju kao što bismo željeli. To je zbog visoke cijene pojedinačnih modula i dovoljnih troškova održavanja. Iz tog razloga, stanovništvo troši energiju iz središnje mreže, a računovodstvo se vrši pomoću mjerača električne energije. U tom smislu potrebno je znati kako odabrati električni mjerač.

Odredite potrebne parametre

Prije nego što odaberete jednu od postojećih opcija električnog mjerača za stan ili kuću, morate znati parametre mreže koja je uključena u projekt ili je već provedena u rezidencijalnom području. Pogledajte koji je uređaj instaliran. Ako to nije moguće, pogledajte dokumentaciju ili kontaktirajte odgovarajuću strukturu.

Odredite radne uvjete

Da biste odlučili o izboru električnog mjerača, morate odgovoriti na sljedeća pitanja:

  • Gdje će mjerni uređaj biti montiran: unutra ili na otvorenom?
  • Koji je približno maksimalno opterećenje?
  • Planirate li u budućnosti povezati potrošače s visokim napajanjem?
  • Koja je trenutna snaga potrebna za udobno istovremeni rad većine uređaja?
  • Koliko će se faza pustiti?
  • Koja je točnost klase poželjna u određenim okolnostima?
  • Planirate li kvar potrošnje po tarifama?
  • Koji su temperaturni uvjeti rada?
  • Hoće li biti potrošača u jednoj fazi ili samo trofazni potrošači?
  • Ako u uređaju postoje dodatne funkcije?

Neke se stavke mogu odmah označiti. Drugi će morati razmotriti dodatne informacije koje će biti navedene u nastavku.

Što odabrati

Jednokratna jednostruka tarifa

Svi uređaji za mjerenje električne energije podijeljeni su u dvije velike skupine:

  • Jedna faza. Pod uvjetom da se radi o privatnoj kući ili stanu. Zahvaljujući njima, moguće je neprekinuti rad konvencionalnih kućanskih aparata. Trifazni motori će se potom pokrenuti kroz kondenzator.
  • Tri faze. Također se može instalirati u nekim stambenim apartmanima i kućama. Obično se za to podnosi dodatna prijava s opravdavanjem potrebe za dodatnom fazom. To je nezamjenjivo kada se grijanje cijelog prostora provodi na štetu električnog kotla. Većina ih je prisutna u raznim proizvodnim pogonima. Zauzvrat, ova opcija ima dvije podvrste: tri žice i četiri žice. Prvi se primjenjuje kada se planiraju samo trofazni potrošači. Potonji dolaze s nula, što znači da s pravilnim ožičenjem i priključkom možete jednostavno koristiti konvencionalne 220 V jedinice.

Tri faze

Ovisno o načinu spajanja na središnju mrežu, razlikuju se ove vrste trofaznih metara:

  • Trofazni mjerač ravnog prolaza
    Ramjet. Na putu do uređaja nisu instalirani dodatni moduli. Žice se jednostavno umetnu u stezaljke, prema označavanju i planiranom ožičenju. Proizvodi ove vrste koriste se u slučaju ukupnog opterećenja koja ne prelazi 50 kW, a struja iznosi 100 A. Ali ako je prisutnost trofaznih potrošača minimalna ili se neprestano uključe, tada je važno kontrolirati faznu neravnotežu. Ako je brojka veća od 20%, onda to može dovesti do neuspjeha jednog od vodiča. Posljedica može biti neuspjeh ili nemogućnost pokretanja trofaznih jedinica.
  • Polukosvennye. Predviđene su u onim slučajevima kada izračunata promjenjiva opterećenja budu u granicama iznad 60 kW. Glavna crta se isporučuje u uređaj putem posebnih strujnih transformatora. Postoji određeni gubitak tijekom pretvorbe, tako da prilikom plaćanja računa, potrebno je umnožiti čitanja faktorom koji je naveden na pretvaračima. Postoje 4 različite sheme unosa: deset-žica, strujni transformator u zvijezdu, preko ispitnog stezaljkog bloka, s kombiniranim strujnim i naponskim krugovima.
  • Neizravno. Najčešće se koristi u industrijske svrhe. Poput prethodnog prikaza, oni su spojeni preko naponskih transformatora, ali veliki napon - 6-10 kV, kao i strujni transformatori. U tom slučaju, maksimalno dopušteno opterećenje se značajno povećava. To znači da će se pokretanje motora različitih strojeva održati bez puno poteškoća. Imaju dvije podvrste. Prva je za transformatore s određenom vrijednošću pretvorbe. Druga je univerzalna i podržava različite pokazatelje.

Priključak za trofazni mjerač

Postoje rješenja koja imaju uži fokus i primjenjuju se u određenim regijama, lokalitetima ili ovisno o prethodno dogovorenim uvjetima. Na primjer, među njima su:

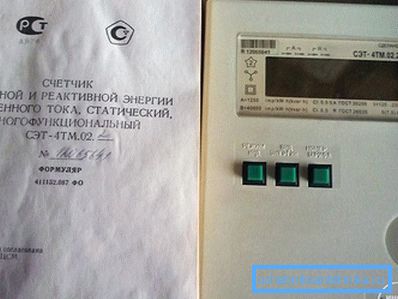

  • Aktivni i reaktivni mjerač energije
    Proizvodi koji mjere aktivnu i reaktivnu energiju. Energija koju prima potrošač i koja je potpuno preobražena i konzumirana smatra se aktivnom. Na primjer, ovo se odnosi na žarulje sa žarnom niti, električne grijače, kamine, glačala itd. U ovom slučaju, snage 2 kW, smatra se da je aparat potrošio 2 kW tijekom određenog vremenskog razdoblja. Situacija se posve razlikuje od jedinica u čijoj se konstrukciji nalaze transformatori, kondenzatori i druge komponente. Bit njihovog djelovanja leži u činjenici da je u početku energija koja se isporučuje djelomično pohranjena i tek tada se pretvara u koristan rad. Na primjer, za pokretanje motora, potrebno je pohraniti impuls u kondenzator, koji ga zatim prenosi na namotaje. To se također odnosi na obične kućanske električne alate. Snaga od 1000 W može biti naznačena na bušilici, no zapravo će potrošiti 1700 W. Da bi se utvrdio točan broj, obično je koeficijent? Je naznačeno, u koju treba podijeliti određenu snagu. Može biti u rasponu od 0,5 do 0,9. Što je veći, to je manje gubitak reaktivne energije. Brojila koja uzimaju u obzir dvije vrste potrošnje najčešće se ugrađuju u industrijskim postrojenjima, gdje postoji veliki broj uređaja visoke snage. U tom slučaju tvrtka dobiva ekstrakt s dvije znamenke. U određenim slučajevima moguće je nadoknaditi gubitke pomoću posebnog modula. Za prosječnu osobu potrošnja reaktivne energije se ne uzima u obzir.
  • S prepaid rates. Dno crta je da je isporuka takve količine medija koji je plaćen je dostupan. Da bi se podaci prenijeli na uređaj, koriste se plastične kartice ili iButton ključevi. U tom slučaju možete platiti bez čekanja u redu ili čekanja. Nedostatak ovog rješenja je onesposobiti i jedno plaćanje u slučaju kašnjenja.
  • Uz maksimalno ograničenje opterećenja. U tom slučaju, u samom uređaju, implementira se upravljački krug napajanja ili se ugrađuje graničnik. U prvoj varijanti, kada je premašena deklarirana vrijednost, signal se šalje na uređaj za odspajanje, koji putuje. U drugom - naprava za napajanje sama proizvodi prekidanje lanca. Instalacija takvih proizvoda sve je više potrebna u izradi individualnog plana. To je zbog želje za racionalizacijom i ujednačenijoj potrošnji u jednom području. U nekim slučajevima to može stvoriti problem, na primjer, ako želite, pored plina, možete također zagrijati sobu električnim aparatima. Budući da takvo opterećenje nije bilo predviđeno, doći će do stalne isključivanja. Prije instaliranja takve jedinice potrebno je dogovoriti sve nijanse maksimalne raspoložive snage.
  • S daljinskim prijenosom podataka
    Sa bežičnim prijenosom podataka ili telemetrijom. U tom slučaju uređaj može sadržavati GSM bežični modul ili posebnu priključnicu za čitanje. U prvom slučaju, svjedočanstvo se šalje službi, čak i bez korištenja kontrolora. U drugom, ništa ne treba napisati, dovoljno je pročitati podatke s posebnim uređajem. Za krajnjeg korisnika, to ne čini gotovo nikakve razlike, osim u slučajevima kada netko želi previdjeti brojač, a signal prekršaja može se odmah prenijeti.

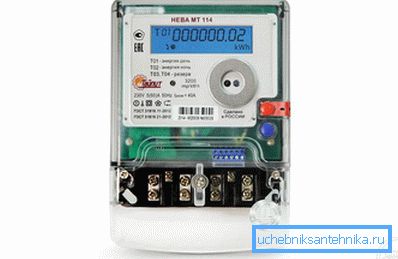

  • Jednokratna višekratna
    Jednokratna i višekratna tarifa. Prvi se koristi u svakom apartmanu. Ali ovo je vrlo korisno rješenje za one koji mogu prenijeti glavno razdoblje uređaja visoke snage do noći. Bit ideje je kako slijedi: od 7 do 23 sata, računovodstvo se temelji na jednoj cijeni, a već od 23 na drugu. Ponekad razlika doseže 2 ili više puta. U nekim zemljama, kako bi potaknuli stanovnike da instaliraju takve uređaje, noću se struja oslobađa besplatno.
  • S mogućnošću prodaje električne energije. U nekom smislu, novina, ali aktivno se koristi na farmama, gdje postoji sustav za pretvaranje solarne energije ili topline u električnu energiju. Kada se aktivno koristi struja na oblačan dan, dio koji nedostaje kupuje se od dobavljača. Ali kada se proizvodi previše, onda se daje mreži i to se prikazuje na svjedočenju. Pod idealnim uvjetima, možete ići na nulu ili čak plus.

S prepaid rates

Određene oznake obično se primjenjuju na brojila. Da bismo lakše razumjeli, dajemo opis osnovnih vrijednosti. Na primjer, slovo P znači da je uređaj za reaktivnu energiju, L-aktivan, O-jednofazni, Y-univerzalan. Slike 3, 4 - broj žica u vezi. Dodatni bonusi u uređaju mogu biti pozadinsko osvjetljenje zaslona, ​​koje vam omogućuju čitanje u tamnim prostorijama. U drugima je ugrađena mala baterija koja omogućuje prikaz vrijednosti čak iu odsutnosti struje.

Raspon brojača

Načelo rada

Do određene točke bili su najčešći elektromehanički ili indukcijski uređaji. To su jedinice u kojima se nalazi rotirajući disk. Princip njegovog rada temelji se na ponašanju tijela u indukcijskom polju. Potonji se formira zbog prisutnosti dvaju zavojnica. Jedan od njih je paralelno povezan - naponski svitak, drugi u nizu - tekući svitak. Između njih počinju strujati magnetske smetnje, koje prolaze kroz disk i uzrokuju rotaciju. On, zauzvrat, postavlja cilindre s brojevima, koji predstavljaju konačnu vrijednost potrošnje. Što je veći opterećenje, to je jači učinak smetnji, brže se rotira ploča. Kako bi se svi postupci mogli pojaviti na taj način, potrebna je faza pomaka od 90 °.

Operativni sustav indukcijskog brojača

Prednosti takvih uređaja su:

  • Visoka pouzdanost. Čak iu slučaju kratkog spoja, oni su u mogućnosti nastaviti raditi nakon uklanjanja svih posljedica.
  • Dugi vijek trajanja. Odbrojavanje počinje s 15 godina i više. Neke jedinice nisu zamijenjene već 30 godina.
  • Nema potrebe za dodatnom konfiguracijom. Sve što je potrebno je napraviti odgovarajuće ožičenje.
  • Kategorija cijena niža je od elektroničke.
  • Prilagodljivost mrežama niske kvalitete.

Nedostaci su:

  • Smanjena točnost uz smanjenu potrošnju. To je zbog smanjenja elektromagnetskog polja.
  • Točnost male klase. Ne prelazi vrijednost od 2 jedinice.
  • Neuspjeh u praćenju s oštrom promjenom struja opterećenja.
  • Jednostavnost implementacije sheme za odvijanje struje ili zaustavljanje diska.
  • Visoka stopa domaće potrošnje. tj sam mjerač može djelomično utjecati na iznos u računu za električnu energiju.
  • Potreba za korištenjem dva različita uređaja za izračun aktivne i reaktivne električne energije.
  • Relativno velika veličina.

Načelo rada elektronskog mjerača ostaje ista, ali komponente se neznatno mijenjaju. Umjesto namota, koriste se dva senzora: napon i struja. Nakon što prime signal, oni ga prenose pretvaraču. Njegova je zadaća promjena signala na digitalni i poslati ga mikroprocesoru. Nakon analize, podaci se prikazuju na ugrađenom zaslonu ili drugom uređaju.

Shema elektroničkog mjerača

Prednosti ovog rješenja su:

  • Kompaktne dimenzije u usporedbi s indukcijskim uređajima.
  • Nedostatak mehaničkih dijelova koji su najviše podložni trošenju.
  • Visoka razina točnosti.
  • Mogućnost korištenja jednog proizvoda za računanje energije u različitim smjerovima.
  • Minimalna pogreška.
  • Sposobnost daljinskog slanja čitanja.
  • Prednost izračunavanja gubitaka u određenom području.

Postoje neke nedostatke:

  • Nestabilnost na jake kapljice u mreži i učinci munje.
  • Dovoljno visoka cijena. Osobito kada je riječ o višekratnim uređajima.
  • Poteškoće u obavljanju popravaka.
  • Osjetljivost na nagle promjene temperature.
  • Složenost određivanja elementa u čipu, koji nije uspio.

Na nekim će mjestima ovlaštene organizacije zamijeniti instrumente. To se može dogoditi i na račun potrošača i besplatno. Važno je pojasniti ovu nijansu prije instalacije.

Klasa točnosti

Klasa točnosti

Klasa točnosti označava točnost uređaja. Što je veći broj, to je veći manjak. Obično to ide u korist potrošača. Stoga, u slučaju kada postoji sloboda izbora, oni pokušavaju ostati na povoljnijem rješenju. Ukupno, u Rusiji i nekim drugim zemljama, razlikuju se sljedeće količine:

  • 5,0;
  • 2,0;
  • 1,0;
  • 0.5;
  • 0.2.

Često se decimalni dio možda nedostaje. Također u nekim situacijama, dodaje se slovo S, što označava materijal na kojem su namotaji izrađeni. Najveće odstupanje obično je u indukcijskim jedinicama, tako da se stanovnici kuća ne žele zamijeniti modernim elektroničkim uređajima.

Netko još uvijek pokušava previdjeti mjernu jedinicu, zaustavljajući ga ili nastoji odmotati čitanja. Ali najčešće takve trikove ne prolaze bez posljedica. Uvijek je lako pratiti spaljene kontakte. Prijeti velikom kaznom.

Vrste instalacije

U manje slučajeva, instalacija mjerača dopuštena je unutar stana ili u kući. Češće se prenose na slijetanje ili na prednji zid kuće. To je učinjeno kako bi se komplicirao zadatak korisnika da izvrši bilo kakve izmjene. Postoje dva glavna načina instalacije:

  • na DIN tračnici;
  • na posebnom štandu.

S daljinskim upravljanjem

U prvom slučaju, postoji prednost povezivanja same jedinice i sklopke. Na stražnjoj strani ima poseban utor koji točno odgovara veličini metalne ploče. Druga opcija je i još se uvijek koristi u privatnim kućama i apartmanima. U tom slučaju, na ploči se također instaliraju automatski prekidači ili utikači za zaštitu od preopterećenja i kratkih spojeva.

Kako bi se spriječile poteškoće pri ulasku vlage kada se instaliraju na ulicu, koristi se posebna zatvorena kutija. Obično je izrađena od plastike otpornog na UV svjetlost. Važno je da prozor za gledanje bude prekriven staklom, a ne s polimernim zakrpama. U drugom slučaju, vremenom postaje mutno i mora se ukloniti kako bi se pročitali. Rupa za kolica treba također biti zatvorena posebnim gumenim umetcima. Dimenzije i parametri kutije za jednofazno i ​​trofazno rješenje su različiti.

Obavezno provjerite je li pečat instaliran na njegovo mjesto. Ako je slučajno oštećen ili ometan, odmah obavijestite kontrolora. Bez toga pravovremeno, bit će teško riješiti se male kazne.

Izračun ukupne snage i trenutne snage

Odabir mjerača električne energije

Provođenje takvih proračuna korisno je ne samo za pravilno odabir mjerača, već i za kupnju žica s potrebnim poprečnim presjekom koji će spriječiti oštećenje cijelog sustava. Da biste to ostvarili, trebate učiniti:

  • Uzmi čisti list papira.
  • Navedite sve uređaje koji će se napajati s mreže.
  • Uz svaki od njih potrebno je prepisati svoju potrošnju energije.
  • Na kraju se vrijednosti zbrajaju i prikazuje se ukupna vrijednost.

No, vrijedi sjetiti se da neće svi raditi istodobno. Stoga biste trebali napraviti raspakiranje onoga što će najčešće biti uključeno. Sumirajući njihovu potrošnju, moguće je utvrditi ima li dovoljno automatskih s preporučenom vrijednošću struje. Ako se otkrije da to nije slučaj, podnosi se odgovarajući zahtjev s zahtjevom za povećanjem praga.

Postoji mišljenje da uređaj treba kupiti uz maksimalnu "svježinu". Dio savjeta je opravdan. Ali vrijedi zapamtiti da glavni nije datum izdavanja, već datum zadnje kalibracije. Za svoju oznaku odgovarajuća oznaka izrađena je u putovnici, kao i na pečat.

Nakon čitanja članka možete se vratiti na pitanja koja su na početku i ispuniti nedostajuće razmake. S obzirom na sve savjete, možete odabrati točno ono što vam osobno odgovara.

video

U ovom kratkom videu, stručnjak će podijeliti svoje mišljenje o odabiru brojača:
