Kako odabrati plinski kotao za grijanje: upoznati se s

Ovaj članak govori o tome kako odabrati bojler za grijanje plina. Otkrit ćemo kako se izračunava termička snaga proizvoda i upoznat ćemo klasifikaciju moderne opreme za grijanje plina. Naš materijal ne sadrži konačne preporuke: svrha pisanja je pomoći čitatelju kretati se raznim tržišnim ponudama.

Toplinska snaga

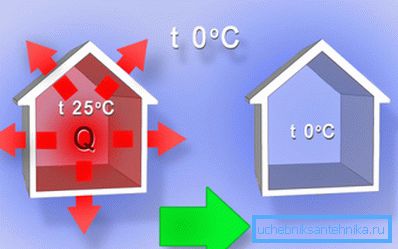

Glavni parametar bilo koje opreme za grijanje je njegov toplinski učinak. Kako izračunati potrebu za njom za kuću s poznatim parametrima?

Najunacionalnija formula koja uzima u obzir koeficijent izolacije zgrade. To omogućuje procjenu potrebe za toplinom u zgradama s ne-normaliziranim toplinskim otporom zatvorenih konstrukcija (drugim riječima, vrlo dobro izolirana ili vrlo slaba).

Ima oblik Q = V * Dt * K / 860.

Što je iza varijable zapis?

• Q - toplinska snaga. Formula vam omogućuje da dobijete izračunatu vrijednost u kilovatima.
• V je ukupni volumen prostora u kubičnim metara.
• Dt je izračunata maksimalna razlika temperature između sobe i ulice.
• K - koeficijent izolacije.

Dva parametra trebaju komentare.

Dt se općenito izračunava kao razlika između temperature stanovanja (+ 18-22 C) koju preporučuje SNiP i prosječne temperature najhladnijeg petodnevnog tjedna u posljednjih nekoliko godina.

Imajte na umu: ako se kuća planira podupirati, recimo, +25 ili +30, parametar se prilagođava.

Koeficijent izolacije uzima se iz donje tablice.

Neka nam, primjerice, izračunamo potrebu za toplinom u kući veličine 10 x 10 * 3 metra, smještenu u gradu Shimanovsk, Regija Amur, pod uvjetom da se temperatura održava na + 25 ° C.

Zidovi kuće debljine jedne i pol cigle su izolirani s 150 milimetara pjene; prozori - s dvostrukim glaziranim prozorima.

1. Obujam zgrade je 10 * 10 * 3 = 300 m3.
2. Podaci o tipičnim zimskim temperaturama za bilo koji grad lako se mogu pronaći u poznatoj internetskoj enciklopediji. Prosječni minimum najhladnijeg mjeseca iznosi -32,5 C. Postalo je Dt = 25 - -32,5 = 57,5 ​​stupnjeva.
3. Kvaliteta izolacije kuće je blizu maksimalno moguće, tako da se koeficijent izolacije može sigurno uzeti jednako 0,7.
4. Izračun tako izgleda 300 * 57,5 ​​* 0,7 / 860 = 14 KW.

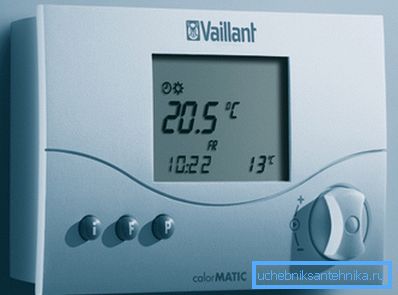

Nuance: kod odabira određenog modela, toplinski učinak je uvijek zaokružen. Svi moderni plinski kotlovi opremljeni su termostatima, tako da višak kapaciteta znači samo malo duže stanke u radu; U međuvremenu, na vrhuncu hladnog vremena, dodatnih 1-2 kilovat može biti više nego neopravdano.

Kako odabir plinskog kotla grijanje za energiju - saznali smo. Koje druge opcije trebam obratiti pažnju?

Metoda instalacije

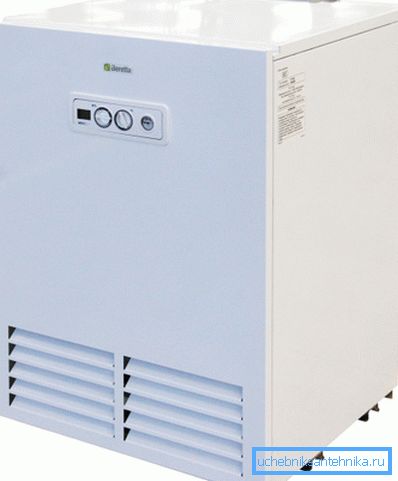

U vanjskoj verziji češće se nalaze uređaji značajnih (od 50 kW do 2 do 5 MW) snage. Međutim, postoje iznimke: u asortimanu mnogih proizvođača treće razine postoje izuzetno jeftinije vanjski modeli koji daju samo 7 do 10 kilovata topline.

Najznačajnija značajka kotlovskog grijanja podnog grijanja je da je to samo plamenik, izmjenjivač topline i sustav za automatsko podešavanje temperature nositelja topline; sigurnosna skupina, ekspanzijski spremnik i cirkulacijska crpka postavljeni su odvojeno.

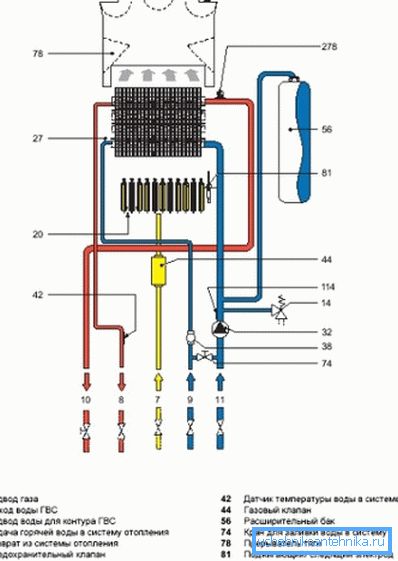

Za zidne proizvode, naprotiv, tipična je umjerena (ne više od 100 KW) snage i proizvođač postavlja najmanje sigurnosnu grupu i cirkulacijsku crpku, a često i ekspanzijski spremnik izravno u kućište kotla. Zapravo, imamo minijaturnu kotlovnicu: da biste započeli, sve što trebate učiniti je spajanje uređaja izravno na konturu bez dodatnih elemenata za remenje.

Materijal izmjenjivača topline

Podni kotlovi

Za vanjske kotlove karakterizirane korištenjem izmjenjivača topline od čelika i lijevanog željeza.

• Prve se koriste u industrijskim postrojenjima, a zbog visokih radnih temperatura dopuštaju postizanje ogromnih vrijednosti toplinske energije.

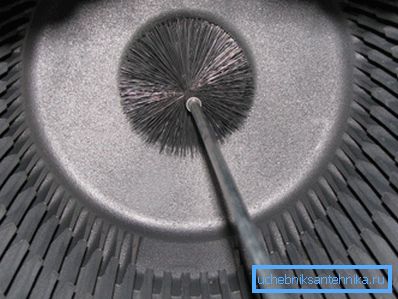

• Značajna značajka druge je značajna masa koja kompenzira umjerenu mehaničku čvrstoću lijevanog željeza i ograničenu radnu temperaturu. Izmjenjivači topline od velikih kapaciteta od lijevanog željeza često dobivaju proizvođači kao odvojeni dijelovi i montiraju se na licu mjesta - upravo zbog ogromne težine.

Zidni kotlovi

Ovdje također postoje dvije opcije.

• U ovom slučaju se koriste čelični izmjenjivači topline. Zapravo, opremljeni su s većinom proizvoda nižih i srednjih cijena.

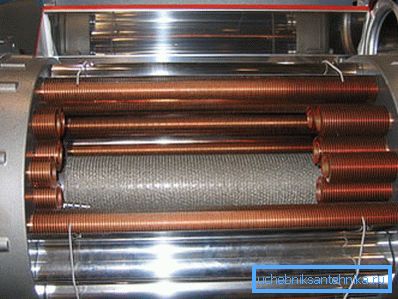

• Bakar se koristi zajedno s čelikom. To nameće još stroža ograničenja na temperaturu plamena od lijevanog željeza; ali najveća toplinska vodljivost metala omogućava da izmjenjivač topline bude kompaktniji s istom toplinskom snagom, što omogućuje smanjenje ukupne dimenzije kotla.

funkcionalnost

Takozvani krug s jednim krugom ima jedan izmjenjivač topline i namijenjen je isključivo i isključivo za zagrijavanje rashladnog sredstva.

Proizvodi zaobilaženja, pored toga, mogu pružiti kuću s toplom vodom.

Voda se može zagrijavati u njima na tri načina:

1. U zasebnom izmjenjivaču topline. To je atraktivno jer dopušta popravak kruga PTV-a bez utjecaja na funkcije grijanja.
2. U koaksijalnom (cijev u cijevi) bermetički izmjenjivač topline, gdje se topla voda zagrijava iz rashladnog sredstva.

Zanimljivo je: kod dvostrukih kotlova s ​​protočnim grijačima, u pravilu je nemoguće istovremeno raditi opskrbu toplom vodom i grijanje. Kada je vruća voda otvorena, sva snaga kotla usmjerena je na grijanje.

1. U ugrađenom spremniku za zagrijavanje neizravnog zagrijavanja, ponovno grijani strujanjem rashladnog sredstva.

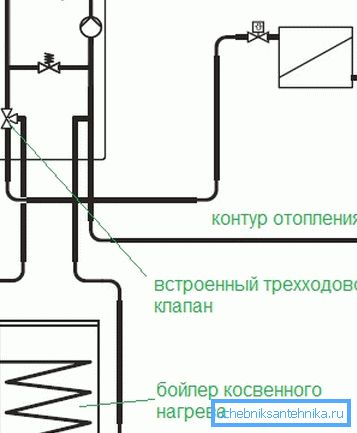

Usput, vanjski indirektni kotao grijanja može se spojiti na krug s jednim krugom. Uz određenu konfiguraciju remenja, savršeno će osigurati kuću toplom vodom izvan sezone grijanja; u ovom slučaju, rashladna tekućina cirkulira u malom krugu - između kotla i kotla.

Kako odabrati bojler za grijanje u smislu funkcionalnosti? Koja je shema poželjna?

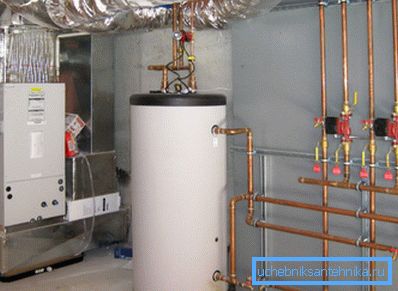

Ovo je rijedak slučaj kada autor dopušta davanje jasnih savjeta. Naš izbor je proizvod s grijačem za spremanje vode (kotla), indirektnim grijanjem.

Na kojem je shemi bolje zaustaviti: na kotao s jednim krugom s vanjskim kotlom ili dvostrukim krugom s ugrađenim ovisi samo o dimenzijama prostorije. Odvojeni uređaji zauzimaju više prostora.

Koji je razlog za takvu osebujnu pouku? Uostalom, grijač tople vode je mnogo manji od spremnika, zar ne?

To je istina, ali kotao osigurava stabilnu temperaturu tople vode, za razliku od konkurentskog rješenja. U slučaju protočnog grijalice s automatskim podešavanjem plamena plamenika, pokušaj tuširanja spušta se u kontinuiranu borbu protiv slavina za miješanje. Vjeruj mi, ovo je vrlo neugodno.

povući

Može biti prirodno i prisilno.

prirodni

Takozvani atmosferski (otvoreni) plamenici s prirodnim dimnim plinovima odvode zrak izravno iz prostorije u kojoj se instalira oprema za grijanje i preusmjeravaju proizvode izgaranja u dimnjak ili ventilacijski kanal. Jedina ozbiljna prednost ove sheme jest energetska neovisnost: može raditi tamo gdje nema struje.

Nedostaci su mnogo više.

• U stambenoj zgradi s grijanjem na stana, rad takve opreme obično je nemoguć. Ventkanal jednostavno neće propustiti protok proizvoda sagorijevanja od pet do deset kotlova.
• Kada radite u ljetnoj vrućini, kotao koji opskrbljuje kuću s toplom vodom dodatno će zagrijati prostor grijanjem dimnjaka.
• Konačno, uporaba opreme s atmosferskim plamenicima nameće stroge zahtjeve na ventilaciju i veličinu prostorije. Konkretno, njegov volumen bi trebao biti najmanje 15 kubičnih metara; svaki kilovat kapaciteta kotla dodaje na ovaj broj još 0,2 m3. Obvezni prozor i prozor ispod vrata za protok zraka iz drugih prostorija.

obavezan

Zatvoreni plamenik (dotični kotlovi često se nazivaju turbopunjačima ili superakupiranima) uzima zrak iz ulice i odvaja i proizvode izgaranja tamo. U tu svrhu mogu se koristiti dva odvojena zračna kanala ili, češće, jedna koaksijalna. U posljednjem slučaju, ulazni zrak koji prolazi kroz vanjsku školjku hladi proizvode izgaranja i sprječava zagrijavanje konstrukcija grijanja u kući.

Vozila koju pruža ventilator. Prema tome, za rad zatvorenog plamenika potrebna je vanjska napajanja. Osim toga, turbo plamenik uključuje instalaciju kotla samo i isključivo na vanjskom zidu.

Korisno: preporuča se montaža koaksijalnog zračnog kanala laganim nagibom na unutarnju stranu i dovršavanjem kondenzatora. Inače, zamrzavanje kondenzata u ekstremnoj hladnoći može potpuno blokirati cijev.

paljenje

Piezo paljenje

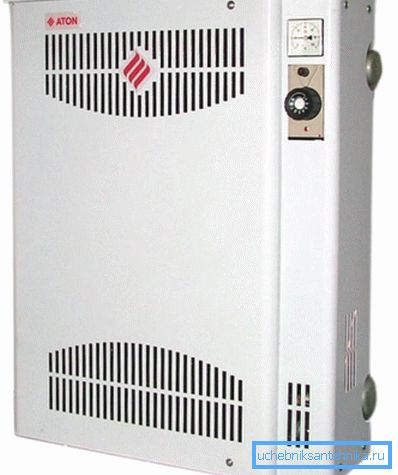

Većina uređaja proizvedenih u Rusiji i Ukrajini pripadaju nestabilnom tipu i opremljeni su piezo-paljenjem.

Kako to radi?

• Pritiskom na gumb prenosi se na piezoelektrični element i uzrokuje slom zraka između kontakata kada dođe do značajne razlike u potencijalu..
• Spark zapaljuje paljenje (pilot plamenik), koji gori cijelo vrijeme kotla.
• Ovisno o temperaturi rashladnog sredstva, termostat povremeno otvara dovod plina na glavni cjevasti plamenik, koji se zapaljuje od upaljača i zagrijava vodu ili antifriz u krugu.
• Jednostavni bimetalni zaštitni mehanizmi isključuju opskrbu plinom kada se rashladna tekućina pregrije i zapali plamenik plamenika.

Ova shema nema alternativu u kojoj nema konstantne napajanja. Međutim, to podrazumijeva nizak stupanj automatizacije; Osim toga, neprekidno gorenje goriva troši do 20% ukupnog plina koji troši kotlnik.

elektronički

Nestabilna mogućnost paljenja omogućuje vam da:

1. Napusti pilot plamenik. Glavni plamenik izaziva visoki napon.
2. Koristite dodatne alate za automatizaciju: GSM kontrolom, nadzorom vremena, daljinskim senzorima temperature itd.

Električni dio opreme - ventilatori i regulacijska elektronika - troši do 120 vata konstantne snage.

Kako odabrati bojlere za grijanje plina prema vrsti paljenja? Odgovor je očigledan: elektronsko paljenje je poželjno ako nema dugih prekida u struji. Kratkoročni prekidači neće postati problem: kako ne bi sjedili na hladnoću bez zagrijavanja, dovoljno je povezati kotao vlastitim rukama preko UPS-a s dovoljno velikom baterijom.

Konvekcija i kondenzacija

Čini se da je osnovna shema opreme za grijanje plina jednostavna i čista: plamen ispušta toplinu do toplinskog izmjenjivača kroz koji voda teče; Zagrijava i prenosi toplinsku energiju na radijatore. Pod idealnim uvjetima, učinkovitost takvog sustava može doseći 95%; preostalih 5% otpada vrućim proizvodima izgaranja.

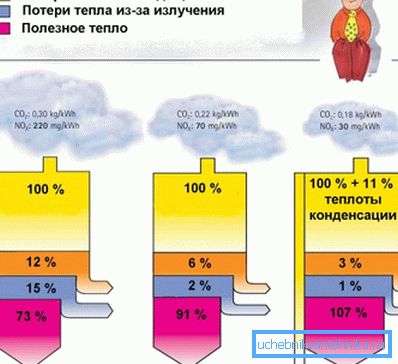

Međutim, na tržištu se mogu naći kotlovi za plin, za koje se najavljuje učinkovitost od 107 do 109%. Da, njihova cijena vjerojatno neće privući ekonomski kupac; ali postoje. Jesu li industrijalci izmislili neprekidni pokretni stroj?

Nažalost, proizvođači su malo lukavi. Glavni proizvodi izgaranja hlapljivih ugljikovodika su ugljični dioksid i voda. Prema tome, kotao ostavlja topli zrak, zasićen vodenom parom.

U slučaju tradicionalnog kotla - proizvođači takozvanih konvekcija - umjetnici ograničavaju temperaturu rashladne tekućine na povratnoj liniji na minimalnu vrijednost od 55 ° C kako bi se izbjegla kondenzacija vlage na izmjenjivaču topline. Pored pare i CO2, kondenzat sadrži tragove organskih kiselina, što uvelike smanjuje životni vijek metala s niskom otpornosti na koroziju.

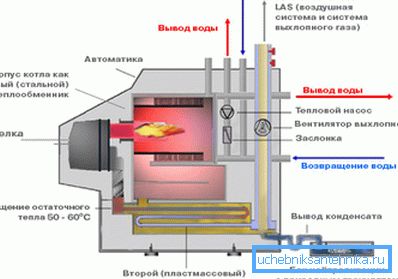

No proizvođači kondenzatorskih kotlova idu na drugi način:

1. Dodatni izmjenjivač topline hladi se na 30-40 ° C i postaje otporan na koroziju.
2. O njemu je organiziran odvodni kondenzat u kanalizaciju.

Zašto je sve to potrebno? Zatim, tako da faza prijelaza između vodene pare i vode koja se javlja s otpuštanjem energije daje ekonomizatoru (niskotemperaturni izmjenjivač topline) dodatnih 10-12% topline. Kao rezultat toga, učinkovitost uređaja može doista prelaziti 100% ako im za njih dobivaju punu toplinu izgaranja plina.

Kako odabrati bojlere za grijanje plina prema korištenoj shemi rada? Iskreno, učinkovitost kondenzatorskog kotla ne igra presudnu ulogu: mnogo je skuplji od konvekcijskog kotla, a za malu kuću razdoblje povrata bit će najmanje 7-10 godina.

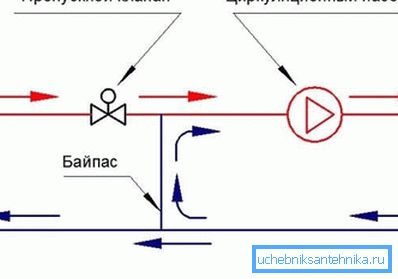

Ali sposobnost da se koristi s niskotemperaturnim grijanjem bez kompliciranih shema podudaranja temperature je definitivno plus. Obično, najdraža 30-40 stupnjeva potrebna za rad podnog grijanja dobivaju se postavljanjem dodatnog kruga vlastitom pumpom i termostatskim ventilom koji dozira protok.

zaključak

Nadamo se da će informacije koje čitatelju pružiti pomoći mu napraviti dobar izbor. Kao i obično, priloženi videozapis nudi dodatne tematske materijale. Sretno!
