Kako odabrati pumpu za sustav grijanja: pojednostavljenu

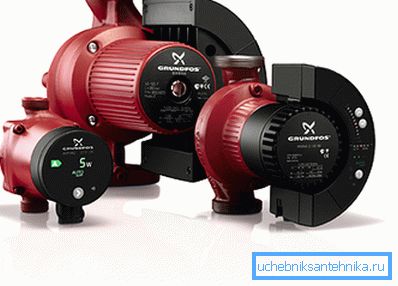

Odabir crpke za sustav grijanja je važan projektni stadij, zbog čega treba pronaći jedinicu koja je najprikladnija za svojstva. Razgovarat ćemo o glavnim kriterijima i metodama takvog odabira i analizirati kako odabrati pumpu za grijanje.
Izračun parametara
Ključne značajke
Sustavi grijanja su različiti, a glavna razlika je način premještanja rashladne tekućine iz kotao na radijatore.

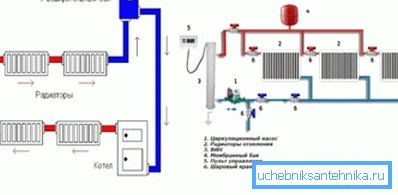

Postoje dva glavna načina:
- Prirodna cirkulacija. Pojavljuje se zbog težine zbog razlika u gustoći vruće i hladne vode. Budući da učinkovitost grijanja ovisi o toku tople vode, brzina prirodne cirkulacije u sustavu grijanja u kući često nije dovoljna;
- Prisilna cirkulacija. To se provodi ugradnjom posebne jedinice u cjevovod koji pumpa rashladnu tekućinu na željenu brzinu i tlak. Većina modernih sustava grijanja temelji se na načelu prisilne cirkulacije.
Obratite pažnju! Nemojte zbuniti centraliziranu shemu protoka s prirodnom cirkulacijom: rashladna tekućina u gradskim stanovima dolazi pod znatnim pritiskom, koja se ubrizgava s posebnom opremom.
Da bi shema radila normalno, uputa zahtijeva izračunavanje svih njegovih parametara, na temelju kojih će biti odabrani dijelovi cjevovoda, snaga radijatora, kapaciteta kotla i snage, kapaciteta kotla za cirkulaciju grijanja. Jedan od ovih parametara je hidraulička karakteristika:
Na grafikonu vidimo da je otpor izravno ovisan o protoku rashladnog sredstva, to jest, što se voda brže gura duž konture, to više otpora doživljava. Prema tome, pritisak raste.
Sada razmotrite karakteristike tlaka cirkulacijskog uređaja:
U ovom grafikonu vidimo ovisnost gubitka tlaka na brzini protoka crpke. Ovdje vidimo inverzni odnos, tj. Kada je motor isključen, gubici su maksimalni, a kako se snaga povećava, gubici padaju.

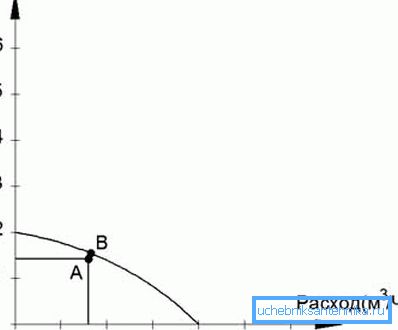

Ako kombinirimo ta dva grafikona, dobivamo sljedeću sliku:
Obratite pažnju! Radna točka omogućuje nam da odredimo koji će otpor biti u cijevima pri maksimalnom protoku (protoku) rashladnog sredstva. To znači da naši uređaji moraju imati dovoljan kapacitet za postizanje potrebnog protoka, ali istodobno njegov kapacitet mora biti dovoljan da se nosi s odgovarajućim hidrauličkim otporom.
Izračunavanje izvedbe
Budući da će biti teško izgraditi grafikon hidrauličkih karakteristika kruga grijanja vlastitim rukama, koristit ćemo izračun prema pojednostavljenoj shemi. Dakle, moramo utvrditi maksimalnu brzinu protoka (kapacitet) i hidraulički otpor. Počnimo s izvedbom.
Toplinska energija koju potroši krug grijanja izražava se sljedećom ovisnošću:
Formula koristi sljedeće vrijednosti:
- W je toplinska energija koja je potrebna za grijanje naših objekata u vatima (toplinska snaga kruga);
- C je toplinski kapacitet rashladnog sredstva, W / l * ° C;
- Q - protok rashladnog sredstva, m3 / sat;
- t1 i t2 su temperature isporučene i povučene rashladne tekućine.
Izbor pumpe za grijanje je u performansama. Učinak uređaja mora odgovarati maksimalnoj brzini protoka rashladne tekućine, pa pretvaramo našu formulu za pronalaženje protoka:
Q = W / C * (t1 - t2)
Količina energije W može se pronaći pomoću tablice:
Pri tome se pretpostavlja da je toplinski kapacitet vode 1,163 W / litara * ° C, razlika temperature između hrane i povratnog toka iznosi 20 ° C (prema SNiP-u). Odavde dobivamo:
Q = W / 1,163 * 20 = 0,043 * W
Obratite pažnju! To jest, ako trebamo odrediti protok protoka rashladnog sredstva za sobu s toplinskom toplinom od 10 kW, morat ćemo umnožiti 10.000 za 0,043, a dobit ćemo 430 litara na sat.
Izračunavanje hidrauličkog otpora
Stručni i točni izračun hidrauličkog otpora kruga grijanja je vrlo težak zadatak, koji zahtijeva posebna znanja i vještine. Koristit ćemo pojednostavljenu metodu prema kojoj će tlak cirkulacijske crpke biti jednak:
H = N * k, gdje:
- H je visina vodenog stupca u metrima;
- N - broj etaža u zgradi, uključujući podrum;
- k je koeficijent jednak prosječnom hidrauličkom gubitku po jednom katu zgrade ili konstrukcije. SNiP uzima ovaj koeficijent jednak 0,7-1,1 m za dvije cijevi sheme i 1,16 - 1,85 m za kolektorske snage organizacije organizacija opskrbe.

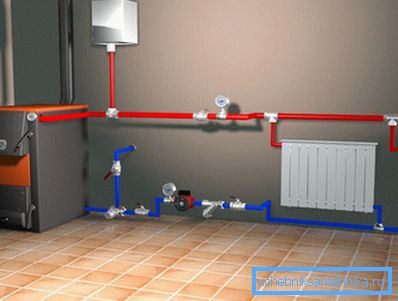

Obratite pažnju! Dakle, ispostavilo se da ako imamo dvokatnu kuću s podrumom, opremljen dvopaljnom cijevi za grijanje, tada motor mora osigurati tlak jednak 3 * 1,1 = 3,3 metra.
Odabir pumpe
Dakle, imamo dvije količine - otpor i performanse. Vratimo se našem rasporedu s glavom tlaka i karakteristikama računa.

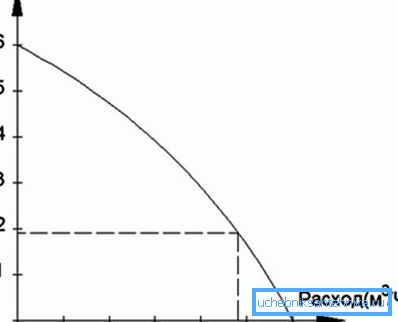

Odgodimo vrijednost otpora na osi Y i vrijednost brzine protoka - na X-osi. Zatim odaberite jedinicu, pri čemu je grafikon ovisnosti o tlaku u blizini ove točke:
Obratite pažnju! U pravilu, grafikon prikazuje tri reda za različite načine rada motora. Najbolje je voditi druga brzina, a radna točka treba biti smještena u srednjoj trećini dijagrama jer ona odgovara najvećoj učinkovitosti.

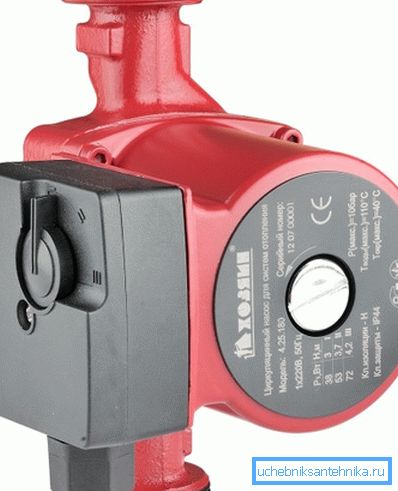

Naravno, potrebno je odabrati uređaj dizajniran za visoke temperature okoline (95 - 110 ° C), kao i znati promjer cijevi u koji će se ugraditi uređaj. Cijena uređaja ovisit će o proizvođaču i kvaliteti.
zaključak
Izračunava se ispravan izbor cirkulacijske crpke za krug grijanja. Ako vam predstavljeni materijal čini prekompliciranim, pogledajte članak u videozapisu.
