Kako odabrati radijatore grijanja po površini: izračunavanje
Izbor grijaćih radijatora po površini je uobičajena metoda izračuna grijanja. Usprkos nepravilnosti metode, omogućuje pouzdano određivanje potrebne toplinske snage baterija. Želimo otkriti kako odabrati pravu radijator prema području grijane sobe.
Izračun parametara baterije
Što ovisi o gubitku topline?
U regijama s izraženim promjenama godišnjih doba tradicionalni pokazatelj udobnosti i udobnosti stanovanja smatra se njegovom zaštitom od hladnoće. Stoga je pitanje visokokvalitetnog i učinkovitog grijanja prostora vrlo akutno, osobito u novije vrijeme.
Činjenica je da je većina naših sunarodnjaka naviknuta činjenicom da intenzitet grijanja ne smije biti niži od određene vrijednosti, au slučaju viška topline uvijek možete otvoriti prozor i provjetravati sobu.
Danas je takav pristup neprihvatljiv jer se stari sustav reorganizira u smjeru strogog mjerenja potrošene energije, a nitko ne želi platiti za povećanje temperature na ulici. Stoga, potrošač želi znati točno kako izračunati grijanje radijatora preko područja stan ili kuću.
Izračun zahtjevanog intenziteta rada konvektora ima za cilj određivanje vrijednosti energije koja se mora prenijeti u prostoriju kako bi se nadoknadili gubitci topline koji nastaju kroz zvučnu kuću:
- prozor
- vrata,
- zid
- strop
- na podu
Očito, rezultat će ovisiti o takvim čimbenicima:
- Broj i veličina prozora;
- Kvaliteta stakla i broj kamere u njima;
- Broj i veličina vrata;
- Temperaturni režim poda iznad stropa;
- Temperaturni uvjeti u prostoru ispod poda;
- Stupanj izolacije zidova (zid s dvije cigle i sloj pjene od 10 cm smatra se umjerenom izolacijom);
- Orijentacija vanjskih zidova na kardinalne točke;
- Opterećenje vjetrom na zidovima i krovu;
- Temperatura i klima u regiji;
- Broj zidova koji graniče s ulicom;
- Stupanj izolacije stropova, ako je iznad nje neprozirna potkrovlja;
- Stupanj izolacije poda, ako se nalazi ispod podruma ili tla;
- Visina stropova i veličina prostorije (prostorija);
- Gubitak topline kroz ventilacijski sustav.

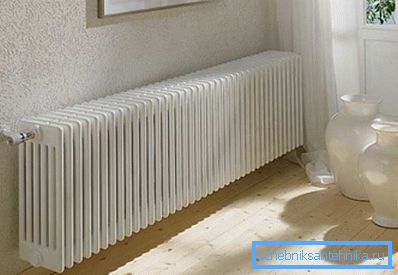

Očito, detaljan i točan izračun je vrlo težak zadatak, koji zahtijeva puno istraživanja i uzimajući u obzir ogroman broj čimbenika. Stoga je za određivanje parametara uređaja za grijanje uobičajeno koristiti pojednostavljene oblike izračuna, među kojima su popularni izračuni u smislu površine, volumena i preciznijih formula s koeficijentima.
Obratite pažnju! Previše čimbenika koji utječu na gubitak topline prostorije čini teško izračunavanje potrebnog intenziteta zagrijavanja, pa je uobičajeno koristiti pojednostavljene formule.
Izračun površine
Da bismo ilustrirali gore navedeno, napravimo praktičan izračun. Da biste to učinili, razmislite o tome kako izračunati aluminijske radijatore za područje stana.
Prema normama SNiP, za grijanje jednog četvornog metra teritorija s visinom stropa od 2,4 do 2,8 metara, potrebno je 100 W toplinske energije.
Sada možemo odrediti približnu vrijednost topline potrebnu za grijanje cijele prostorije:
- Odredite parametre prostorije, množenjem njezine duljine po širini. Uzmite na primjer standardnu sobu 3x4 m i dobiti 12 m?
- Pomnoži vrijednost dobivena normativnom potrebnom toplinom za zagrijavanje jednog četvornog metra prostora - 12x100 = 1200 W.
Obratite pažnju! Utvrdili smo ukupnu snagu potrebnu za zagrijavanje naše sobe. To su vrlo približni podaci, ali prihvatljivi za prethodno izračunavanje.

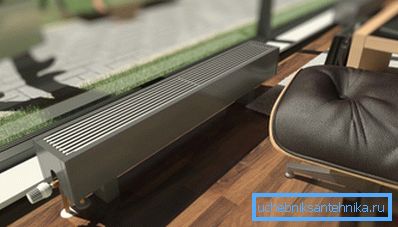

Zatim definiramo parametre grijalice. Nećemo odrediti koje je površine grijano jednim dijelom aluminijskog radijatora, ali jednostavno podijeliti dobivenu vrijednost ukupne topline prijelazom topline iz jednog dijela navedenog u putovnici uređaja.
Započnimo:
- Čitamo registracijski certifikat radijatora i vidimo da je toplinski učinak jednog odjeljka 187 W;
- Podijelimo vrijednost koju je prethodno pronašao putovnica - 1200/187 = 6.417;
- Okružimo rezultat u smjeru većeg broja i dobivamo potrebni broj odjeljaka - 7.
Obratite pažnju! Treba napomenuti da su podaci o putovnici naznačeni za idealne uvjete kada se rashladna tekućina isporučuje uz normalnu temperaturu i tlak. Za stvarne uvjete preporučuje se korigiranje za 15-20%.
Točnije metode
Navedena metoda je vrlo netočna i čini mnoge pretpostavke:
- visina stropa unutar 2,8 metara;
- jedan vanjski zid;
- jedan standardni prozor, itd.
Međutim, sve sobe ne odgovaraju ovim parametrima, pogotovo u pitanju visine stropova.

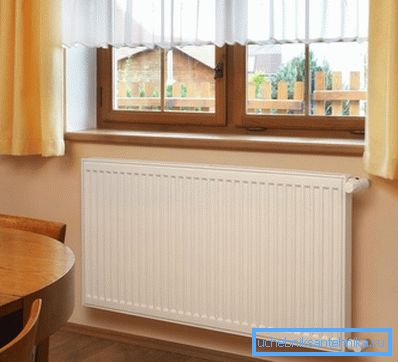

Za apartmane s visokim stropovima možete upotrijebiti izračun glasnoće. Ovdje ćemo početi od drugog standarda SNiP, prema kojem za grijanje 1 m? sobe zahtijevaju 41 vat vatre (34 vata za zidove s izolacijom i prozore s dvostrukim staklenim prozorima).
Uzmi našu standardnu veličinu sobe od 12 m? i zamislite da je visina stropa 320 cm. Odredite volumen sobe - 3,2x12 = 38,4 m?
Sada definiramo potrebnu ukupnu toplinu - 38.4х41 = 1574.4 W. Povećanje visine stropova dovelo je do povećanja potrebne energije za više od 20%.
Zatim djelujemo prema uobičajenoj shemi - podijelimo ukupnu vrijednost prijenosom topline jednog odjeljka: 1574.4 / 187 = 8.42. Zaokružite se i dobijte potrebni broj odjeljaka - 9.
Obratite pažnju! U ovom primjeru uspjeli smo osigurati da stanovi s različitim stropnim visinama zahtijevaju različiti broj dijelova grijača.
Kao što vidimo, ni izračun volumena ne uzima u obzir mnoge čimbenike, kao što su veličina prozora, značajke zidova, klima područja.
Stoga, za točniji izračun, morat ćete uzeti u obzir te čimbenike. U ovom slučaju koristimo faktore korekcije, a zatim formula za ukupnu vrijednost izgledat će ovako:
Q = 100 W / m * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, gdje:
- Q je ukupna toplina potrebna za zagrijavanje prostorije;
- P je područje prostorije;
- k1 - k7 - faktori korekcije.
Za određivanje vrijednosti koeficijenata koristite tablicu:
| koeficijenti | smisao |
| k1 - koeficijent stakla | Za obične dvostruke drvene prozore - 1.27, za dvostruko ostakljene prozore - 1.0, za trostruko ostakljene prozore - 0.85 |
| k2 - koeficijent izolacije zida | Ne postoji toplinska izolacija (zidanje manje od 2 opeke) - 1,27, srednja izolacija (zidanje 2 opeke ili izolacijski sloj) - 1,0, dobra toplinska izolacija (zidanje 2 opeke i izolacijski sloj) - 0,85 |
| k3 - omjer veličine prozora prema veličini poda | 50% - 1,2, 40% - 1,1, 30% - 1,0, 20% - 0,9, 10% - 0,8 |
| k4 - klimatski faktor | Ako je temperatura najhladnijeg tjedna u godini -35 ° C - 1,5, -25 - 1,3, -20 - 1,1, -15 - 0,9, -10 - 0,7 |
| k5 - koeficijent vanjskih zidova | Jedan zid - 1,1, dva zida - 1,2, tri zida - 1,3, četiri zida - 1,4 |
| k6 - potkrovni koeficijent | Hladni potkrovlje - 1,0, grijani potkrovlje - 0,9, dnevni boravak - 0,8 |
| k7 - omjer stropne visine | 2,5 m - 1,0, 3 m - 1,05, 3,5 m - 1,1, 4 m - 1,15, 4,5 m - 1,2 |
Obratite pažnju! Nakon točnog određivanja ukupne vrijednosti, treba ga ponovno podijeliti u prijenos topline jednog odjeljka, a zatim će se dobiti potreban broj sekcija za ovaj radijator.
zaključak
Cijena nositelja energije stalno raste, pa precizan izračun intenziteta grijanja određuje ne samo udobnost već i troškove grijanja. Videozapis u ovom članku i naše upute pomoći će vam da se ne biste pogriješili u izračunu potrebnih vrijednosti.
