Kako odrediti potrebnu snagu radijatora - detaljan vodič

Prije kupnje bilo kojeg radijatora potrebno je znati potrebnu toplinsku snagu ovog uređaja. Zapravo, na temelju tih podataka vrši se odabir broja sekcija. Preskakanje faze proračuna može konačno rezultirati kršenjem mikroklime u sobi, stoga će vam biti korisno upoznati se s metodom izračuna.

O proračunu sustava grijanja

U ovoj fazi, potrebno je osigurati da kapacitet grijanja grijaćeg hladnjaka osigurava konstantnu temperaturu u prostoriji tijekom najhladnijeg vremena sezone grijanja. Određivanje snage grijaćeg radijatora je neophodno kako bi se odredio potreban broj segmenata (vidi također članak Kako povezati radijatore u središnjem ili autonomnom sustavu).

Obratite pažnju! Da biste mogli glatko prilagoditi rad akumulatora za grijanje, instalacija termostata neće biti suvišna.

Cijeli proces se provodi u nekoliko faza:

• izračunavaju se gubici topline kroz ograđene strukture;
• prema tehničkoj dokumentaciji utvrđuje se prijenos topline jednog segmenta odabranog radijatora;
• izračunati potreban broj segmenata baterije.

Izračun gubitka topline

Ovo je prvo što treba započeti kada se radi o određivanju snage grijaćeg radijatora.

Toplina se troši kroz:

• zidovi, vanjski i unutarnji (ako je soba ograđena neobrijavanom prostorijom);
• kat;
• strop;
• prozora i vrata.

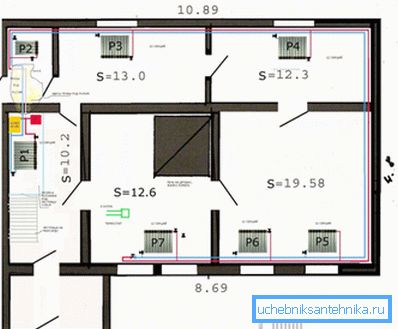

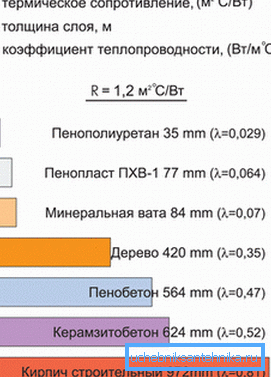

Izračun gubitaka provodi se uzimajući u obzir vrstu i debljinu materijala, a koristi se formula

u ovoj formuli

• Q - gubitak topline;
• S - površina prostorije, m²;
• ?t je razlika temperature unutar i izvan prostorije ,?
• ? - referentna vrijednost - koeficijent toplinske vodljivosti, W / m •? С;
• v - debljina zgrade, en.

S gledišta gubitka topline, gornji katovi su u nepovoljnom položaju, jer se iznad njih nalazi neobrijani tavan, a vanjski vjetar je jači. Dakle za njih, rezultirajući gubitak topline može se povećati za oko 10%.

Obratite pažnju! Prilikom izračunavanja ne trebate zaboraviti na ventilaciju jer se zimska izmjena zraka ne zaustavlja. U tu se svrhu uvodi multiplicacijski faktor 1.1 - 1.4. Veća je važnost za intenzivnu ventilaciju stanovanja.

Izračunavanje radijatora

Nakon što imate podatke o gubitku topline, možete odabrati akumulator. U isto vrijeme, potrebno je uzeti u obzir učinkovitost uređaja, na primjer, snaga čeličnih radijatora je inferiorna od bimetalnih kolegama.

Potreban broj segmenata definira se kao omjer gubitka topline do prijenosa topline jednog segmenta. No odjeljak za proizvodnju topline - vrijednost putovnice, proizvođač ga mora označiti za svaki model radijatora. Formula koja se koristi je:

u ovoj formuli:

• n je ukupan broj dijelova baterije, kom;
• Q - gubitak topline, W;
• N - snaga jednog dijela, W.

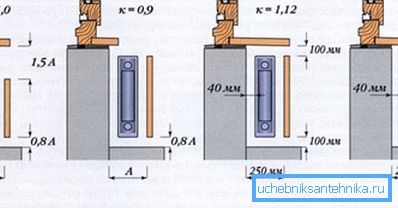

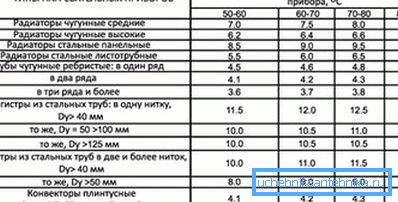

Treba imati na umu da se podaci o putovnici o snazi ​​prvog segmenta daju za određenu temperaturnu razliku (obično 90/70). No, često je temperatura rashladne tekućine drugačija, u tom slučaju, a prijenos topline grijaće baterije varira. Na primjer, snaga radijatorskog željeza kada se temperaturna razlika mijenja od 80-100 do 50-60 kapi za oko 15-20%.

Za izračunavanje snage segmenta s proizvoljnom temperaturnom glavom upotrijebite formulu

u ovoj formuli

• k - prijenos topline, vrijednost putovnice, W / m²•? S;

• Područje A - presjeka, m²;
• ?T-temperatura tlak,? Izračunato formulom

T_ispod i t_ARR - temperatura rashladne tekućine, odnosno, na ulazu u akumulator i iz nje, s;

T_BR sobna temperatura, ° C

Pojednostavljena metoda

Ako se sav posao u kući obavlja ručno, često se, umjesto detaljnog izračuna, ljudi slažu s približnim odabirom. Treba napomenuti da se rezultat u ovom slučaju, iako ne vrlo precizan, spušta za odabir radijatora.

Postoji nekoliko načina za približavanje izračuna:

• s standardnim parametrima (visina stropa u sobi do 3 m, temperatura rashladnog sredstva 85-90 °, 1 prozor i 1 vrata u prostoriji), može se koristiti ovisnost od 100 W / 1 m² područje. Za sobu od, primjerice, 20 m² treba baterija koja može osigurati toplinu od 2 kW;

Obratite pažnju! Za kutne sobe, kao i apartmane na gornjim katovima, uveo se faktor množenja od 1.2. Cijena baterija nije tako visoka, stoga je bolje greškom.

• izračun se može izvršiti uzimajući u obzir kubični kapacitet prostorije. U ovom se slučaju temelji na udjelu od 200 W toplinske snage koja može zagrijati 5 m.³ sobni prostor.

Obratite pažnju! Praksa pokazuje da se rezultat u ovom slučaju pokazuje precijenjenom za oko 10%.

Rezultati za obje metode trebaju biti otprilike isti. Povoljnije je usporediti ih s određenim primjerom. Pretpostavimo da trebate podići radijator za sobu dimenzija 5x5x3 metara, ima 1 prozor s dvostrukim staklom, 1 unutarnja vrata, apartman se nalazi na donjem katu.

Prva pojednostavljena metoda proračuna uključuje sljedeću sekvencu radnji:

• određeno prostorom prostorije, 5x5 = 25m²;
• s obzirom na udio od 100 W / 1 m², određuje snagu uređaja, u našem slučaju 2,5 kW;
• snaga jednog dijela određenog radijatora napisana je iz karakteristika putovnice. Na primjer, odaberite aluminijski model A350, 1 segment može dati 138 vata toplinske energije;
• broje broj segmenata, 2500/138 = 18,12? 19 komada.

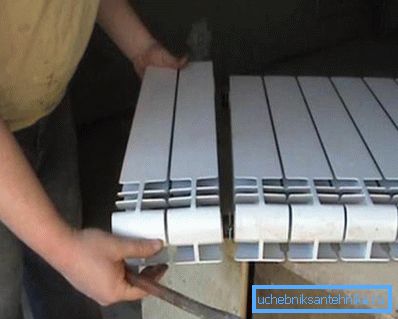

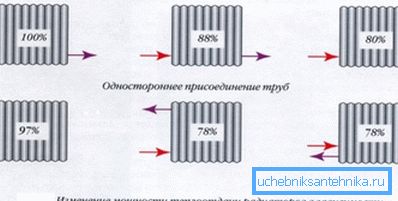

Obratite pažnju! Metoda povezivanja također igra veliku ulogu u ujednačenosti njegovog zagrijavanja, a time i prijenosa topline.

Kada radite na drugom načinu, instrukcija će izgledati ovako:

• s obzirom na udio od 200 W / 5 m³ Odredite koliko će zraka zagrijati 1 odjeljak odabrane baterije. U našem slučaju, 1 dio će zagrijati 3,45 m³;
• odrediti volumen sobe 5 • 5 • 3 = 75 m³;
• broji broj sekcija 75 / 3.45? 22 odjeljaka.

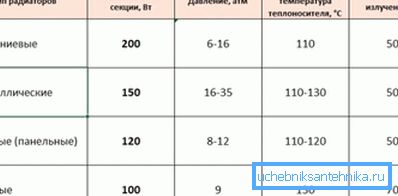

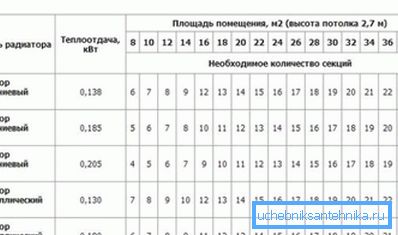

Pogreška u izračunu prema drugom pojednostavljenom postupku bila je 13,6%, što nije tako loše za približnu izračun. Dobiveni rezultati su otprilike u skladu s preporukama proizvođača (prikazano u tablici).

sažimanje

Za održavanje normalne unutarnje mikroklime, potrebno je postići ravnotežu između ulaza topline i gubitka topline. Ovo stanje može se ispuniti samo s pravilnim proračunom sustava grijanja općenito i posebno radijatorima za grijanje. Metode proračuna predložene u članku mogu se dobro koristiti pri odabiru broja dijelova baterije za grijanje u stanu ili privatnoj kući (saznajte ovdje kako popraviti grijani radijator s improviziranim sredstvima).
