Kako opremiti dimnjak za ciglu za kruta goriva

22-05-2018
Grijanje

Ako odlučite izgraditi kuću u kojoj se nalazi kotao na kruta goriva za sustav grijanja, potrebno je odrediti mjesto za postavljanje dimnjaka. Prilikom izrade projekta i tijekom instalacije potonjeg, potrebno je uzeti u obzir odnos između proizvodnje topline i gubitka topline. Cigla za dimnjak za kruta goriva treba biti instaliran u skladu sa svim mjerama čistoće zraka u prostoriji i požarnom sigurnošću.

Naš zadatak danas je da kažemo o instalacijskim pravilima za ovu vrstu dimnjaka, njihovo polaganje, materijale i alate potrebne za rad.

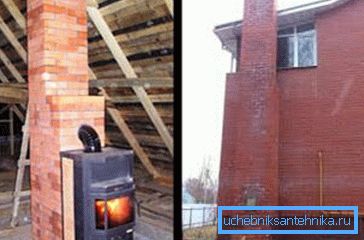

Unutarnji i vanjski cigla dimnjaka za kotlove na kruto gorivo

Opće informacije o dijelovima dimnog sustava

Započeli smo s kotao na kruta goriva, koji je uređaj za grijanje klasičnog tipa. Može se naći u gotovo svakoj privatnoj kući, gdje nema plinovoda. To je prikladno jer se u komori za gorivo može spaliti i ugljen, drvo za ogrjev i treset.

Da biste dobili maksimalni prijenos topline s opreme, potrebno je pravilno izračunati i izraditi dimnjak u našem slučaju cigle.

Mora ispunjavati sljedeće uvjete:

  • da ne predstavljaju prepreke za dovod zraka nužne za učinkovit rad uređaja za grijanje;
  • stvoriti potisak koji nastaje uslijed razlike u temperaturi i tlaku, dovoljnoj za uklanjanje proizvoda izgaranja.
Ispravno i neispravno spajanje kotao čvrstog goriva na dimnjak

Dimne cijevi za kotlove na kruto gorivo mogu biti izrađene od:

  • cigla;
  • određenih robnih marki;
  • posuđe.

Klasična opcija je dimnjak od opeke, koji možete raditi vlastitim rukama.

Pravila instalacije

Često se vlasnici kuća žurbe ili zanemaruju radnici koji dođu na njih, koji vjeruju da mogu malo odstupiti od opće prihvaćenih zahtjeva. Kao rezultat toga, nesreće se događaju, što, nažalost, može biti kobno.

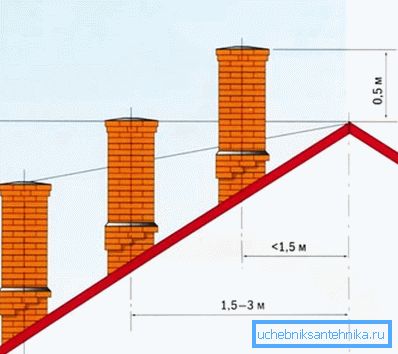

Na fotografiji - visina cijevi iznad krova, ovisno o uklanjanju kotla iz središta zgrade

Kako biste to spriječili, preporučujemo da slijedite preporuke u nastavku:

Sigurnost na vatru
  1. Između gorivih površina i vanjske stijenke dimnjaka treba biti najmanje 380 mm.
  2. S prolazom kanala preko međusobnog preklapanja, morate napraviti visokokvalitetnu izolaciju. To je neophodno kako bi spriječili požar.
visina
  1. Vrlo važan parametar u izgradnji dimnjaka, jer izravno ovisi o nacrtu i uklanjanju proizvoda izgaranja.
  2. Osigurajte da se dimnjak nalazi iznad krova. Na primjer, ako je krov ravna, dovoljno je podići strukturu iznad nje za 1 m.
Odvod kondenzata Uputa zahtijeva da se taj uvjet zadovolji za bilo koju vrstu dimnjaka. Potrebno je osigurati mjesta za ispuštanje kondenzata, za održavanje, kao i za čišćenje iz čađe i mogućih ostataka. Inače, potisak će se postupno smanjivati ​​do te mjere da će dim proći u prostoriju.
odjeljak Područje unutarnjeg dijela duž cijele dužine cijevi mora biti jednako. Inače će znatno pogoršati prolaz proizvoda izgaranja.
dodatno
  1. Dizajn bi trebao imati zidove debljine najmanje 100 mm.
  2. Zabranjeno je izraditi horizontalne dionice dulje od 1 m.
Koja je shema dimnjaka za kruta goriva u rezu

Zašto mnogi ljudi vole cigla dimnjak? To ovisi o činjenici da ispušni plinovi mogu zagrijati na temperaturu od 600 ° C, tako da dizajn mora biti otporan na njega.

Cigla odgovara ovom parametru što je više moguće, iako cijena dimnjaka radi, a sam materijal danas nije tako jeftin. Ali nakon instalacije, ne možete se brinuti za to dugo vremena.

Savjet: nanesite vatrenu žbuku na unutarnje zidove dimnjaka od opeke u vrijeme njegove konstrukcije, a zatim ga možete zaštititi od štetnih učinaka agresivnog kiselog mulja i kondenzata.

Kako je postavljanje dimnjaka na ciglu

Polaganje cijevi dimne cigle ne može se nazvati jednostavnom okupacijom, to će zahtijevati određena znanja i vještine kako bi se razumjeli tehnološki procesi.

  1. Jednostavna opcija je dimnjak, kada se unutar zidova mora načiniti cigla. U tom slučaju ostaje neopterećena osovina s poprečnim presjekom cigle (250 mm). Poprečni presjek dimnjaka može se izračunati prema sljedećim standardima: 1 kW = 0,08 m2. Prema tome, ako je snaga kruta goriva kotao 10 kW, presjek dimne cigle mora biti najmanje 0,8 m2 ili oko 300 x 300 mm.
Kako izračunati dimnjak za bojler ovisno o snazi ​​potonjeg
  1. Prilikom izrade posebnog dimnjaka trebao bi biti vrlo oprezan i odgovoran u radu. Prilikom polaganja zidanja obratite posebnu pozornost na kutove koji bi trebali biti savršeno ravni. Također osigurajte da na zidovima nema izbočenja.

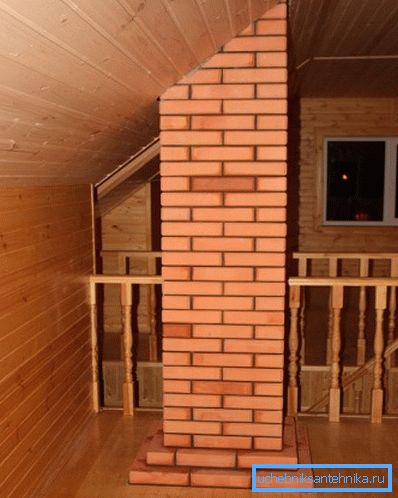

Odvojeni dimnjak mora biti strogo vertikalan

Savjet: dimnjak koji nije uz zid mora biti strogo u vertikalnoj ravnini.

  1. Dimnjak koji se nalazi uz zid za pouzdanost trebao bi se dodatno učvrstiti uz pomoć sidara koje treba postaviti nakon 4-5 redaka. U tom slučaju, trebali biste također razmisliti o tome gdje će se postaviti tehnološki i inspekcijski otvori.

Savjet: svakako izvucite donji dio dimnjaka kroz koji možete lako ukloniti akumulirani čađi.

  1. Kako bi se povećala učinkovitost strukture, unutarnja površina cijevi mora biti ravna i glatka, tada se dim može slobodno protrljati.
  2. Jedna od najčešćih opcija korištenih za unutrašnjost kanala, žbukanje "pod rukavom". Zahvaljujući korištenju ove metode, njegov dio u obliku će biti što bliži krugu što je moguće. Iako neki stručnjaci smatraju da je ova metoda uređenja interijera nepraktična, kao što će nakon nekog vremena žbuka početi ukloniti i začepiti kanalizaciju.

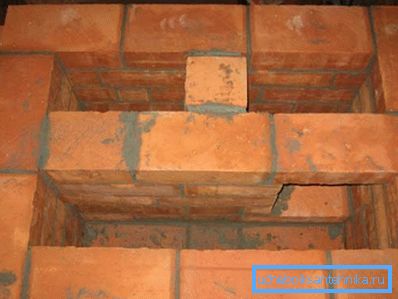

Cigla dimnjak unutra

Savjet: obloge vanjskog dijela dimnjaka s opekom ili obloženim krovnim materijalom kako bi se zaštitili od vremenskih utjecaja.

Ono što se trebate pripremiti za posao

Jednostavnost gradnje leži u činjenici da je za izgradnju dovoljno da ima ciglu i žbuku za polaganje na ruci.

Ipak, ne biste trebali raditi s radom, trebao bi biti u skladu sa svim pravilima i vrlo pažljivo, inače vaš sustav grijanja jednostavno neće ispravno raditi, a cijev će morati biti rastavljena i preseljena, što je veliki trošak.

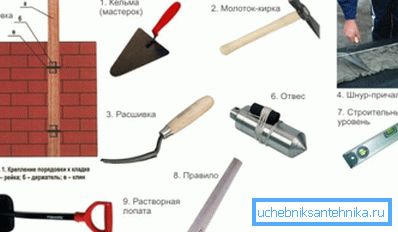

Alati za rad
  1. Pri odabiru opeke pobrinite se da je dobro spaljena. Boja materijala mora biti jednolična sa svih strana. Rubovi su ravni i čisti, što će omogućiti izradu šavova male debljine.
  2. Pripremite otopinu na poseban način i uključite pijesak, glinu, cement i vodu u svom sastavu. Posebno je važno odabir pijeska koji bi trebao biti u redu, što će rješenje učiniti više plastičnim.
  3. Pripremite se iz alata:
    • lopatica;
    • čekić pokupiti;
    • rulet kotača;
    • razina gradnje i plummet;
    • lopata za rješenje;
    • građevinska linija.

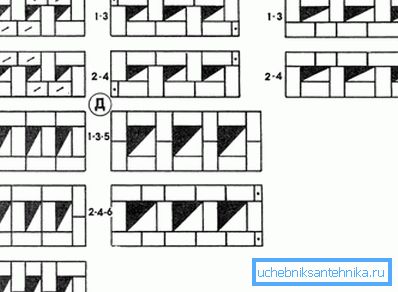

    Postavljanje dimnjaka na ciglu za kotao s kruta goriva

    Mogućnosti polaganja

    1. Rad započinje izravno iz grijalice.
    2. Moguće je povezivanje kotla s dimnom dimnjkom pomoću cijevi odgovarajuće veličine i promjera.
    3. Polaganje sigurno voditi ligacijom između redaka. U načelu, ona se podsjeća na gradnju pregradnih zidova ili zidova, iako postoje neke značajke koje treba razmotriti:
      • Provjerite svaku razinu redaka u vertikalnim i horizontalnim ravninama;
      • glina se mora miješati u otopini;
      • debljina šava mora biti oko 5-10 mm. Ne preporučujemo da učinimo više, jer se zbog povremene razlike u temperaturi, rješenje će početi raspasti i to će neizbježno dovesti do uništenja dimnjaka;
      • Brtvljenje svih šavova mora biti visoke kvalitete, kroz rupe su neprihvatljive;
      • kada polaganje treba koristiti samo cijele opeke, smanjujući maksimalnu upotrebu polovica.

      zaključak

      Kotao na kruta goriva treba ispravno postavljen dimnjak. U tom će slučaju moći raditi što je moguće učinkovitije - spaljivanje svih goriva i prijenos potrebne toplinske energije na rashladnu tekućinu.

      Često se vlasnici kuća zaustavljaju na dimnom dimnjaku, iako njihovo polaganje zahtijeva puno vremena i truda, ali se dugo dugo suočava sa svojim zadatkom. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
