Kako organizirati grijanje vode u zemlji sami

U pravilu, tijekom gradnje seoskih kuća postavlja se kamena peć na drva. Međutim, s vremenom su kuće "obrasle" s produžetkama ili se samo ispostavilo da peć nije dovoljno za potpuno zagrijavanje kuće, zbog čega je potrebno instalirati vodeni krug. Stoga, u ovom članku ćemo pogledati kako u takvim slučajevima opremiti grijanje vode u zemlji s vlastitim rukama.

Opće informacije

Kako bi se opremilo grijanje vode u zemlji, nije potrebno nabaviti kotlovnicu jer postoji pećnica koja se razlikuje od kotla samo u odsutnosti izmjenjivača topline. Prema tome, za uređenje grijanja vode potrebno je samo dodati ovaj nedostajući element.

Naravno, uz štednjak s grijanjem vode, trebat će vam cijevi, radijatori i neki drugi elementi za grijanje. Općenito, opremanje takvog sustava pod vlast svakog domaćeg učitelja, kao što ćemo vidjeti dolje.

Raspored grijanja

Izmjenjivač topline

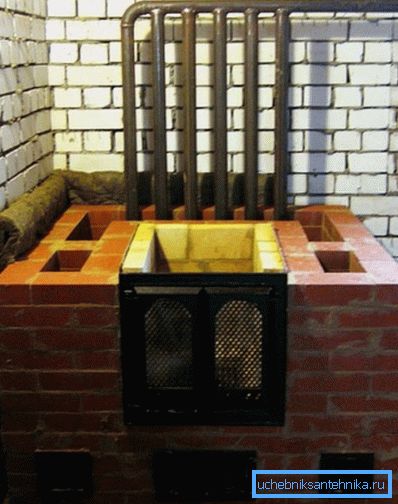

Potrebno je započeti rad s radom izmjenjivača topline. Ovaj je uređaj metalna konstrukcija, zavarena, obično iz cijevi.

Ovaj dio je instaliran u peći ili iza peći, na samom početku dimnjaka. Potonja opcija je poželjnija jer se u ovom slučaju povećava učinkovitost peći za dacha s grijanjem vode.

Najčešće za proizvodnju izmjenjivača topline koriste se cijevi običnog crnog čelika zbog svoje niske cijene. Međutim, uređaj će biti mnogo izdržljiviji, ako za ove potrebe koristi toplinski otporan nehrđajući čelik. Međutim, u ovom slučaju, cijena će se značajno povećati.

Oblik i veličina izmjenjivača topline ovise o konstrukciji peći, točnije - peći. To može biti g-oblikovan ili čak i ravni spremnik s volumenom od 20-30 litara, zavojnica, cilindrični spremnik itd.

Jedina stvar pri izradi ovog dijela je uzeti u obzir sljedeće točke:

• Što je veća razlika između ulaza i izlaza - to bolje.
• Učinkovitost grijanja ovisi o području izmjenjivača topline - što je veća, to je veća snaga.
• Dizajn treba biti konstruiran tako da ne ometa opterećenje goriva i ne ometa proces izgaranja.

Obratite pažnju! Da biste instalirali izmjenjivač topline, morat ćete djelomično rastaviti peć. Pažljivo izvedite ovu operaciju kako biste izbjegli probleme tijekom montaže.

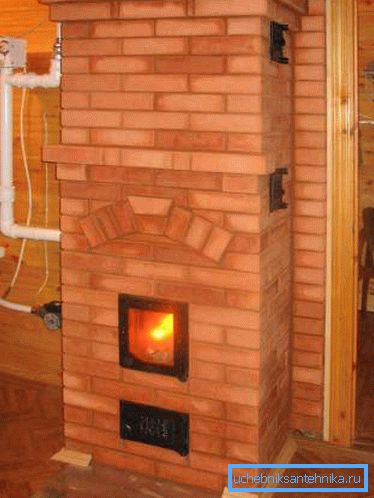

Valja napomenuti da su pravilno izrađeni peći za grijanje ljetnih vikendica s vodenim krugom gotovo jednako učinkoviti kao tvornice kotlova.

Savjet! Kao izmjenjivač topline, možete koristiti akumulatora od lijevanog željeza. Istina, da ga instalirate, vatrogasni prostor mora biti dovoljno velik.

Raspored sustava

Nakon instalacije izmjenjivača topline možemo pretpostaviti da je pola rada obavljeno. Ostaje samo dovršiti instalaciju samog sustava. Budući da isključivanje električne energije u ruralnim područjima nije neuobičajeno, ali čak i pravilnost, najbolja opcija je gravitacijski sustav, tj. s prirodnom cirkulacijom nosača topline.

Savjet! Cijevi su najbolje koristiti polipropilen, budući da imaju nisku cijenu i izdržljivost. Jedina stvar za njihovu instalaciju trebat će specijalno lemljenje, koje se može unajmiti.

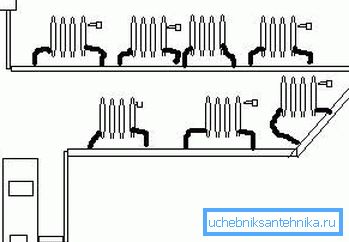

Prije nego što obavite grijanje, trebali biste pripremiti projekt. Za prirodnu cirkulaciju koristi se krug jednosmjerne struje. U tom se slučaju ulazi i izlazi radijatora spajaju na jednu cijev, odnosno sve baterije su spojene u seriju.

Jedno-cijevno zagrijavanje vode u dachi podrazumijeva prisustvo spremnika za pospješivanje, koji je povezan s izmjenjivačem topline i smješten je što je moguće veći.

Općenito, takva shema je sljedeća:

• Iz kruga spremnika spušta se i prolazi kroz sve prostorije konstrukcije. Štoviše, cijev mora imati neprekidan nagib, što je neophodno za prirodnu cirkulaciju rashladnog sredstva.
• Radijatori su spojeni na krug na mjestima označenim na dijagramu.. Poželjno je da svaka baterija ima zaobilaznicu i ventile. To će vam omogućiti da prilagodite razinu radijatora grijanja.
• Nakon što je prošao oko kuće, kontura se vraća u peć i spaja se s ulazom izmjenjivača topline.

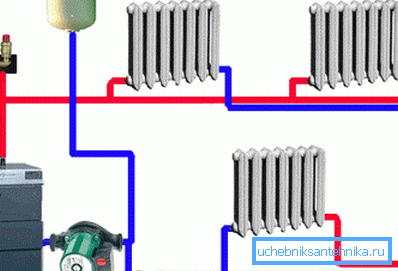

Mora se reći da je takva shema neučinkovita u velikim kućama, gdje je korisnije koristiti dvokutni sustav. Međutim, u ovom slučaju, potrebna vam je cirkulacijska pumpa za postizanje potrebnog pritiska. Osim toga, cijena takvog grijanja bit će veća, jer zahtijeva gotovo dvostruko više cijevi.

Značenje ove sheme je to što su ulaz hladnjaka spojeni na jednu cijev, a izlaz - na drugu. S tim u vezi mogu se napraviti i sekvencijalno i paralelno. Ovo rješenje omogućuje uniformno zagrijavanje baterija.

Savjet! Ako se 40 dijelova soli dodaje na 100 dijelova vode koja služi kao nosač topline, njegova temperatura zamrzavanja će padati na -20 stupnjeva.

Bitan element sustava grijanja je ekspanzijski spremnik, koji je dizajniran da kompenzira toplinsku ekspanziju rashladnog sredstva u sustavu. Obično je ovaj element instaliran u blizini cirkulacijske crpke.

Ovdje, zapravo, cijela uputa o rasporedu grijanja u seoskom domu.

zaključak

Rasporediti grijanje vode za davanje vlastitih ruku je vrlo jednostavna. Glavna stvar u ovom slučaju je napraviti prikladan izmjenjivač topline i postaviti ga ispravno. U suprotnom, rad se ne razlikuje od instalacije uobičajenog sustava grijanja.

S videozapisa u ovom članku možete dobiti više informacija o ovoj temi.
