Kako postaviti toplom podu ispod laminata

Poznato je da moderni podni laminirani premazi ne daju razinu toplinske ravnoteže koja se postiže klasičnim drvom. Zbog toga se polaganje takvih premaza često prati postavljanje posebnog sustava grijanja ispod njih (tzv. Podno grijanje), koji može imati sljedeće nacrte:

  • sustav grijanja vode;
  • električno grijanje, izvedeno pomoću posebnog kabela;
  • električno grijanje pomoću infracrvenog izvora.

U ovom članku ćemo analizirati kako položiti toplo pod ispod laminata vlastitim rukama, uzeti u obzir mogućnosti instalacije infracrvenog filma i kabela za grijanje te prikazati fotografije i video upute.

Priprema zaklade

Priprema zaklade

Da bi bilo koja od odabranih opcija dugo služila, potrebno je uložiti napore kako bi se osigurala razina poda što je bliže idealu. Ako je sve već spremno, možete nastaviti na praktični dio instalacije grijaćih elemenata. Prije nego što počnete raditi, morate analizirati sljedeće točke:

  • Koja je visina stropova. Hoće li biti moguće podići pod ili smanjiti razinu poda. U stanu ili na balkonu možete se spustiti na razinu postojećeg estriha, na betonske ploče. U privatnoj kući, ako ne stoji na temeljima gomile, možete ići dublje do željene vrijednosti.
  • Uklanja sve stare podove. Bolje je srušiti pločicu pomoću perforatora. Čišćenje se vrši cijelim teritorijem. Uklanjaju se bilo kakvi noduli ili ostatci ljepila.

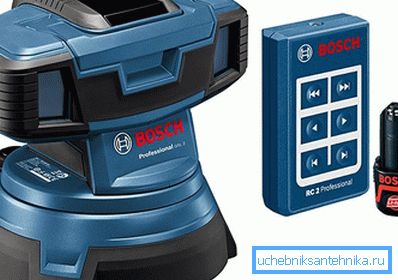

Laserska razina

  • U slučaju kada je odlučeno napustiti postojeću vezu, važno je procijeniti pad razine u cijeloj ravnini. Za ovu savršenu lasersku razinu. Potrebno je projicirati liniju na zidovima, mjerenje udaljenosti od poda od njega pomoću mjerne trake (ova se operacija može provesti pomoću razine vode. Oznaka se stavlja na jedan od zidova, a potom se prenosi na sve ostale, od njih se izrađuju mjerenja.).
  • Ispunjavanje skupa

    Ako ustanovite da razlika u vrijednostima ne prelazi 10 mm, najbolje se upotrijebiti za samostalno izravnavanje mješavina. Da bi se s njima radilo na potrebnoj razini, važno je poštovati proporcije koje je odredio proizvođač. Nakon razrjeđivanja, tekućina se jednostavno izlijeva na pod. U tom slučaju, sve praznine treba prethodno zapečatiti, tako da rješenje ne ode. Nakon izlijevanja cijelo područje pokriveno je igličastim valjkom ili urezanom lopaticom. Ovo uklanja mjehuriće zraka. Ako je razlika veća od 30 mm, potrebno je popuniti smjesu od cementnog pijeska. U tom slučaju možete koristiti i prethodnu verziju, ali trošak takvog rada bit će mnogo veći.
  • Kada visina stropa ne dopušta podizanje poda još veće, a zatim pomoću perforatora ili pretvarača, stari estrih uklanja se. Nakon uklanjanja potrebnog sloja napravljen je grubi pod. U tu svrhu, svjetionici se postavljaju na betonske ploče. Možete upotrijebiti posebne alate, umjesto da se prilagode obradi metalnih cijevi. Vodiči su raspoređeni tijekom polaganja budućeg estriha. Isprva je izložen jedan element. U tu svrhu na zidove se primjenjuju oznake visine buduće estrihe. Možete upotrijebiti preporuke iz prethodnog koraka. Nadalje, uz pomoć razine gradnje, avion se prenosi na vodilicu. Kako bi je dobro popravio tijekom cijele dužine, oblog je izrađen od rješenja. Nakon što je zgrabio, možete staviti sljedeći duž izložene trake. Nadalje, interval između oznaka napunjen je pripremljenom smjesom i, prema pravilu na svjetionicima, provodi se. Istodobno je važno osigurati da ispod oznaka nema praznih prostora, inače će se spojnik naknadno stisnuti i sve će raditi uništiti.
  • Nakon tri tjedna nakon punog sazrijevanja i sušenja temelja izljeva, možete nastaviti do sljedeće faze ugradnje odabrane opcije podnog grijanja.

Toplinski pod temelji se na infracrvenom filmu

Toplinski pod temelji se na infracrvenom filmu

Topli kat bilo koje od ovih vrsta ne samo da omogućuje zagrijavanje površine premaza nego i zraka u sobi. Ali realizacija svake od njih ima drugačiji trošak i gnjavažu. Zato, prije polaganja toplog poda, trebate odlučiti o vrsti sustava grijanja. Na primjer, razmotrite prednosti IR filma:

  • jednostavnost postavljanja grijalica ove vrste, koja ne zahtijevaju pripremu posebne veze (obvezno u slučaju vode i kabelskog grijanja);
  • pouzdanost i izdržljivost upotrijebljenog materijala;
  • dopuštenost postavljanja laminata odmah nakon polaganja IR filma, koji je postavljen na grubu podlogu "suha";
  • niska potrošnja energije.
  • nema potrebe podići pod.

Prije polaganja toplog poda, pazite da trebate zalijepiti sve potrebne elemente za njegovo postavljanje.

Infracrveni film

Prije kupnje kompleta potrebno je precizno izračunati područje pokriveno sustavom, što omogućuje određivanje potrebnih količina infracrvenog filma, reflektirajućeg materijala i posebnog zaštitnog premaza koji se postavlja preko grijalice.

Potrebno je proći od činjenice da se reflektirajući materijal nalazi na cijelom podu, a infracrveni film se uklapa samo u područja bez namještaja.

Uključeni su u paket opreme filmskog toplinski izoliranog poda:

  • termostat;
  • senzor temperature (senzor);
  • posebni toplinski reflektirajući supstrat;
  • termalni film.

Osim toga, za posao vam je potrebna obična škare, kliješta, odvijač, nož i ljepljiva traka za lijepljenje filma.

Montaža grijača

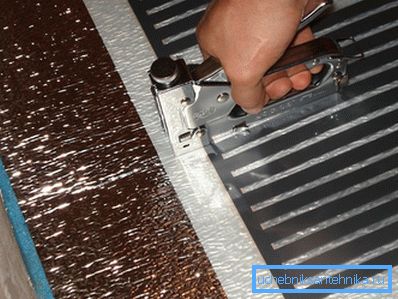

Ugradnja infracrvenog grijača

Instalacija sustava počinje s posebnim podlogama od poliuretanske pjene, a zatim radimo:

  1. Ploče od reflektirajućeg filma položene su preko cijele površine poda (radna površina gore), koje su čvrsto pričvršćene posebnom vrpcom.
  2. Zatim nastavljaju polaganje samog infracrvenog filma, koji se postavlja samo na prostore bez namještaja, razvučene sa zida oko 10 cm. (Raspored elemenata za grijanje, koji označavaju mjesta namještaja, treba pripremiti unaprijed). Savjet i činjenica da je rezanje grijaćeg filma dopušteno samo na odabranim mjestima označenim na materijalu s crtkanom linijom sa znakom za škare.
  3. Nakon toga, pojedinačne trake za grijanje se postavljaju na podlogu na udaljenosti od najmanje 5 mm (ali ne više od centimetara) jedna od druge.
  4. Osim toga, za spajanje infracrvenih grijaćih traka duž čitave dužine postavljena je bakrena žica s poprečnim presjekom od oko 1,5 mm2.
  5. Film je spojen na opremu za napajanje pomoću posebnih kontakata, umetnutih u sredinu vodljivog sabirnice i pričvršćene kliještima. Nakon toga, priključne točke moraju biti zaštićene trakama bitumenske izolacije, koje su uključene u opskrbu grijanim podom.

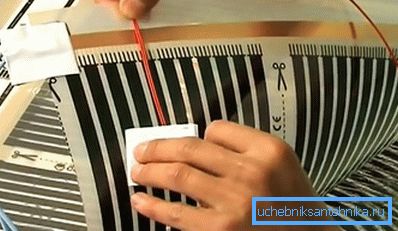

Priključak termičke osjetljivosti

Nakon spajanja filma idite na instalaciju temperaturnog senzora, koji osigurava automatsko podešavanje načina grijanja sustava. Da bi se to učinilo, na udaljenosti od 20-25 cm od zida s termostatom pričvršćenom na njega pomoću perforatora, stroba se priprema na dubinu od oko 2 cm, a zatim se u nju nalazi senzor koji bi trebao imati izravan dodir s izolacijskim podlogama.

Po dovršetku instalacije pomoćne opreme, proizvedene u skladu s uputama priloženim uz pribor, bit će potrebno provjeriti toplom podnu infracrvenu podlogu za njegovu izvedbu.

Tijekom ispitivanja potrebno je osigurati da se sve snopove IR filmske opreme zagrije. I samo da se osigura da svi njegovi elementi rade, možete nastaviti s ugradnjom laminatnog premaza, zatvarajući sustav grijanja s posebnim toplinskim izolacijskim filmom.

Na temelju kabela za grijanje

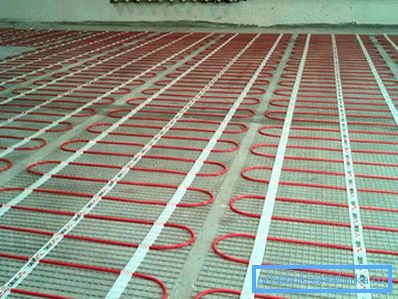

Podno grijanje kablovima

Obično se ova opcija koristi ispod pločice jer pruža bolji prijenos topline. No moguće je polaganje ispod laminata također. Prije nastavka instalacije važno je utvrditi koja će vrsta grijaćeg kabla biti korištena.

  • Standard ili buntovna. Složeni mogu biti jednojezgreni i dvosmjerni. Potonji je prikladniji jer je krug u njemu već zatvoren i kraj se neće morati vratiti u priključnu kutiju. Radi jednostavnijeg postavljanja proizvođač stavlja žicu u posebne prostirke.
  • Samoregulirajući. Ovaj kabel će automatski održavati potrebnu temperaturu čak iu slučajevima kad polaganje prolazi ispod površina različitih materijala. To je puno skuplje od prethodne inačice.

Ugradnja grijaćeg kabla na podnu izolaciju

Metoda instalacije i slijed djelovanja za ova dva vodiča bit će isti. Da biste izračunali koliko je dužina potrebna, morate znati površinu. Oduzmite potrebu za stacionarnim proizvodima. Nadalje, nacrtana je približna shema polaganja. Korak u kojem će se pojedinačni okretati biti lociran određuje se dijeljenjem područja dužinom kabela, a rezultat se pomnoži s 100.

  • Ako je ispod poda hladna soba, potrebno je dodatno zatopljenje s pjenastim pločama ili pjenastim pločama. U tom slučaju, morat ćete probiti u estrih, ako nema mogućnosti podići razinu. Kada postoji povjerenje da je sve dobro izolirano i površina je kvalitativno poravnata, tada možete nastaviti do sljedećeg koraka.
  • Temeljito čišćenje područja. Potrebno je riješiti sve šljunke ili druge elemente koji bi kasnije mogli oštetiti izolaciju kabela. U tu svrhu bolje je koristiti usisivač.
  • Nanesite sloj sastava primera. To je neophodno ukloniti ostatke, ojačati površinu i poboljšati prianjanje s budućim estrihom.
  • Ovaj se korak izvodi prema vašim željama. Sloj poliuretanske pjenaste vrpce s folijom se položi preko cijele površine. Listovi su spojeni zajedno s pojačanom ljepljivom trakom.
  • Osjetnik je instaliran i priprema se mjesto termostata. Potonji bi trebao biti smješten na povoljnoj visini, ali ne manji od 30 cm. U zidu je izrezana šupljina širine 20 mm, na podu, na udaljenosti od 50 cm, upravo takva udubljenja. U njemu se nalazi valoviti, lemljenje s jednog kraja. Ima pokazatelj. Signalne žice od njega unose se u kutiju gdje će se instalirati upravljački element.
  • Ako je opcija odabrana u tepihu, možete početi polaganje. Ako je neophodno razviti mrežu, mreža za pričvršćivanje se izrezuje običnim škarama. Za kabel bez tepiha, potrebno je pripremiti posebne držače pločica. Oni su pričvršćeni na podu s klinovima i vijcima. Korak između njih trebao bi biti 50 - 100 cm.
  • Kabel hladnog dovoda je ožičen. Spaja se s grijanjem, uvijanje je zapečaćeno cijevi za stezanje i učvršćeno ispod jednog od zagrada ploče.
  • Kabel je montiran prema nacrtanoj shemi s izračunatim korakom. Tijekom ovog rada, bolje je staviti papuče mekanim potplatom na noge kako ne bi oštetili dirigent.
  • U ovoj fazi morate provjeriti otpor i usporediti je s preporučenim. Također u putovnici unosi se uzorak postavljanja kabela. Dalje je veza s termostatom njegova instalacija na mjestu. Neki proizvođači omogućuju uključivanje čitavog sustava na minutu za testiranje njegove izvedbe.
  • Zatim se estrira izlije. Njegova debljina mora biti najmanje 3 cm. Istodobno, provjerite jesu li ispunjene sve šupljine ispod kabela. Ako postavljate podlogu od poliuretana, potrebno je svakih 30 do 40 cm napraviti veličinu prozora veličine od 10 do 15 cm. Potrebno je da je postavljen glavni sloj.
  • Nakon potpunog sušenja ispunjenog sloja (obično potrebno 3 tjedna ili više), možete uključiti pod.

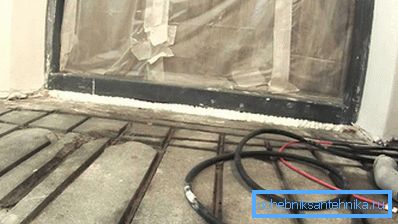

Umetnite kabel toplog poda u spojnicu

Postoji još jedna vrlo zanimljiva opcija koja može pojednostaviti ugradnju kabelskog podnog grijanja. Ako je vaš pod dobro izoliran i ulijeva se savršeno ravna estriha, možete nastaviti kako slijedi. Izvučeni su plan prema kojemu će kabel biti položen. Pokrovni podovi se uklanjaju, površina se čisti. Slika se prenosi na pod. Uz pomoć brusilice ili zidne guske, žljebovi se izrezuju prema dijagramu. Njihova dubina treba biti takva da vodič leži u istoj razini. Sljedeća je polaganje, spajanje i dorada.

Podno grijanje vode

Topli vodeni pod

Podna grijana podnica također se može postaviti na nekoliko načina. Za zagrijavanje nosača može se koristiti kao instalirani kotao, a posebno podizanje u slučaju centralnog grijanja. Postoje proizvodi u kojima se nosač nalazi u zatvorenim cijevima, a njegovo zagrijavanje provodi se pomoću vodiča postavljenih duž cijele duljine. Za polaganje ispod laminata idealno je rješenje polistiren i drveni. Njihove prednosti su:

  • nema potrebe popuniti estrih odozgo;
  • najbolja termoliza zahvaljujući aluminijskim pločama;
  • mala težina - idealna za slabe podove;
  • brza instalacija u usporedbi s uobičajenim podnim grijanjem;
  • pripremljen uzorak postavljanja.

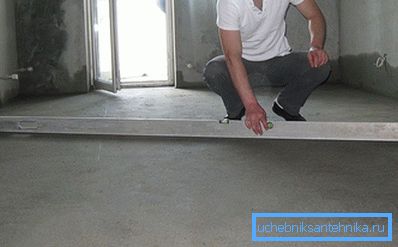

Provjerite razinu poda

Prije nego počnete, provjerite je li vaš pod ima ravnu površinu i da razlika nije veća od 0,2 cm po 1 m2. Slijed radnji će biti sljedeći:

  • Cijelo područje pažljivo se čisti. Nanesite temeljni premaz.
  • Nakon potpunog sušenja, hidro-barijera se polaže u obliku polietilenskog filma. Obratite pažnju na preklapanje između 10 cm platna. Šavovi su zalijepljeni ljepljivom trakom. Zid se okreće na visinu budućeg grijača.
  • Uzduž perimetra zida, trakasta traka se razvija.
  • Sljedeći korak će biti ugradnja izolacijskih ploča. Moraju biti s posebnim šefovima ili utorima. U nekim slučajevima postoje žljebovi za njihovo učvršćivanje.
  • Specijalne metalne ploče montirane na vrh. Imaju utor gdje će biti položena cijev. Potrebno je pritisnuti ploče tako da su pričvršćene između projekcija izolacije. Oni bi trebali biti postavljeni prema odabranom koraku postavljanja cijevi.
  • Kutija je montirana, u njega je postavljen kolektor i glavna opskrba je načinjena od kotla ili drugog izvora.
  • U jednom od ventila u dovodnom razvodniku spaja se kraj cijevi. Nakon toga se položi u utore, prema odabranom uzorku. Važno je zapamtiti da morate početi s vanjskim zidovima, tako da je blizu njih bila najviša temperatura.
  • Drugi kraj se dovodi u odvodni razvodnik.
  • Sustav se crimped. Da bi to učinio, napunjen je vodom, a tlak s alatom dizajniranom za tu svrhu povećava se na 10 atmosfera. U tom stanju cijela je struktura ostavljena na jedan dan. Ako nakon što provjerite da je sve u redu, onda možete ići dalje.
  • Iz gornjeg dijela filma ili sloja od poliuretana izrađene od pjene ostaje unutar.
  • Zatim se ugrađuju folije od gipsa. Oni će dati veću stabilnost cijeloj strukturi, a također će biti osnova za završetak podova.

U slučaju električne izvedbe grijane podove s zatvorenom cirkulacijom. Redoslijed radnji bit će točno isti. Jedino je upozorenje instalacija temperaturnog senzora, koji je uključen. Obično je potrebno locirati u neposrednoj blizini cijevi. Osim toga, morat ćete voditi brigu o opskrbi dodatnog kabela s postolja. Njegov poprečni presjek trebao bi biti dovoljan za puno opterećenje. Također je važno osigurati dobar stroj.

Prednosti toplog poda

Zahvaljujući pruženim informacijama, možete odabrati opciju koja će biti najbolje rješenje u određenim uvjetima. Pokušajte ne spremiti komponente. U idealnom slučaju, vijek trajanja takvog sustava je 50 ili više godina. Važno je zapamtiti da se kontura cijevi ne bi smjela sastojati od segmenata, sve bi se trebalo uklopiti u jednu traku. U hitnim slučajevima, dopušteno je koristiti trajnu vezu, koja se vrši pomoću posebnog alata za crpljenje.
