Kako pravilno vezati kotao grijanja

09-10-2018
Grijanje

Jedan kotao ne može vam pružiti toplinu u sobi, zbog toga je potrebno napraviti remen. Zatim, toplina koju stvara može proći kroz cjevovode do uređaja za grijanje, što će ga dati u atmosferu soba. Treba napomenuti da se shema remonta može razlikovati ovisno o tipu kotla za grijanje koji se koristi u sustavu, njegovoj instalaciji i dostupnosti dodatne opreme. Stoga, imajte na umu da nema univerzalnih opcija.

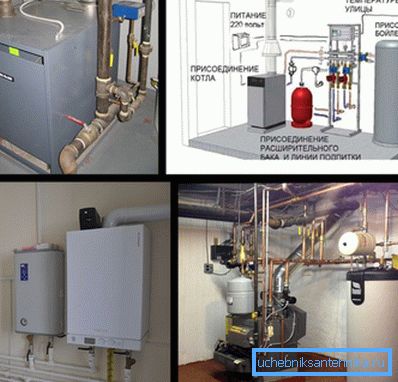

Vezanje kotlova za grijanje različitih tipova

Odabir cijevi

Svaki materijal ima svoje osobine koje utječu na njegovu izvedbu. Prilikom odabira cijevi za vezivanje kotlovnice obratite pažnju na svojstva toplinske izolacije, kakve poteškoće mogu nastati tijekom instalacije te je li cijena proizvoda prikladna za vas.

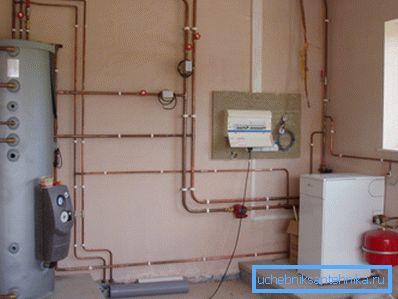

Vezanje plinskog kotla za grijanje bakrenih cijevi

Razmotrite najpopularnija rješenja:

polipropilen Idealni materijal za izradu remenja, iako ima i svoje nedostatke.

prednosti:

  1. Jednostavna montaža, za montažu iz opreme potrebna je samo posebna lemilica i set tipki.
  2. Izgled sustava grijanja za kuću zajedno s ugradnjom dodatne opreme provodi se unutar jednog dana, maksimalno tjedan dana.
  3. Materijal je otporan na toplinu, pojačanu staklenim vlaknima, koji stvara okvir koji štiti cijev od ekspanzije kada se zagrije.
  4. Niska toplinska vodljivost polipropilena, pa se nositelj topline približava radijatoru gotovo bez gubitka.
  5. Brza cirkulacija rashladne tekućine, jer unutarnji glatki dio cjevovoda ne stvara taloge.
  6. Životni vijek cjevovoda je više od 20 godina.

Nedostatak je maksimalna temperatura rashladnog sredstva do 95 ° C.
bakar Rad na remenje zahtijeva određeni profesionalizam. Prednost bakrenog cjevovoda:
  1. Dobra rasipanje topline - prostorija se zagrijava ne samo radijatorima nego i cijevima.
  2. Materijal ne zahtijeva puno topline za grijanje.
  3. Otporan na koroziju. Nakon nekog vremena materijal se može prekriti tankim slojem oksida koji ne utječe na njegov rad.
  4. Ne bojte se smrzavanja zbog svoje plastičnosti, za razliku od cijevi od polipropilena ili čelika, koje su rasprsnute.

nedostaci:

  • ne može se ugraditi u zid;
  • zahtijeva pouzdanu izolaciju jer je električna struja materijala materijala štetna.
Polipropilenske cijevi za grijanje kotlova

Kotao na kruta goriva

Dizajn opreme i načelo rada utječu na priključak na sustav grijanja. Treba napomenuti da istodobno remenje krutog goriva i električnog kotla ima vlastite nijanse, što utječe na njihov rad i performanse.

Razmotrimo detaljnije kako kotao s kruta gorivom treba vezati vlastitim rukama:

  1. Povratna temperatura ne može biti ispod "rosišta" ili 55 ° C. Inače će biti velike količine kondenzacije. Zbog toga preporučujemo da remenje kruta od drvenog kruga dvostrukog kružnog ulja s bakrenim bakrom, što je mnogo bolje od polipropilena. Ima bolju toplinsku vodljivost, tako da će smanjiti količinu kondenzata.
Kako pravilno spojiti kotlove sa čvrstim gorivom
  1. Ako je potrebno, možete spojiti nekoliko kotlova na jednu mrežu, koja će zahtijevati dodatnu opremu.. Na primjer, akumulator topline bit će potreban prilikom vezanja dva kotla za drvnu gorivu. Ova je shema već dugo korištena na Zapadu, omogućujući vam da u višoj topline uštedite višak topline u posudi koji nalikuje termos. Kada temperatura rashladne tekućine padne, toplina počinje izlaziti iz spremnika. Također je potrebno osigurati u ovom slučaju dva ventila - termomiksiranje, nosač topline koji sprečava pregrijavanje i subverzivno. Iako će instalacija akumulatora topline zahtijevati dodatne troškove, na kraju sve investicije će se brzo platiti zbog uštede goriva.

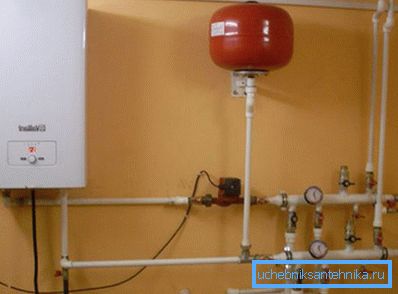

Vezivanje električnog kotla za grijanje polipropilenskim cijevima
  1. U određenim uvjetima moguće je koristiti za pričvršćivanje polipropilenskih cijevi.. Na primjer, oni bi trebali biti otporni na toplinu i pojačani, jer će rashladno sredstvo uvijek imati temperaturu veću od 60 ° C. Dobro dokazani proizvodi s optičkim vlaknima s aluminijskom šipkom. Istodobno, instalacijske upute ne zahtijevaju, kao što je slučaj kod bakra, uporabu električne izolacije i petlje za uzemljenje.

Plinska oprema

U ovom slučaju ne postoje gotovi rješenja jer sve ovisi o korištenju opreme za grijanje vode, kao i broj pojedinačnih sustava grijanja.

U nastavku nudimo vam preporuke stručnjaka:

  1. Grijani pod i radijatori. U tom slučaju, kotao za grijanje plina treba strogo vezati pomoću hidrauličke igle ili razdjelnika vode. Kotao zagrijava rashladno sredstvo, a oprema za cirkulaciju koja je ugrađena unutar njega tlači izravno u području od njega do kolektora. Nakon strelice, za svaki krug grijanja koriste se dodatne cirkulacijske crpke.

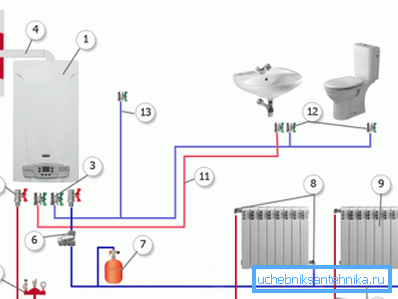

Na slici - shema uključivanja u sustav grijanja dvopužnog plinskog kotla
  1. Vezanje zidne opreme s bakrenim cijevima izrađuje se prema izračunanom poprečnom presjeku plinovoda. Isto vrijedi i za polipropilenske cijevi. Ali, ako je za grijanje 60 m2 kućišta presjek bakrene cijevi 20 mm, promjer polipropilena mora biti unutar 25-32 mm.
  2. Instalacija spremnika je inovacija, ali do sada nije postala široko rasprostranjena. U tom se slučaju preporučuje da ga upotrijebite za vezanje kotla za podnu plin u slučaju korištenja jedinica od lijevanog željeza. Boju se snažnog smanjenja temperature, a akumulator topline omogućava da se uglavi takvi vrhovi.
  3. Za spajanje montiranog plinskog kotla s 2 kruga, nije potrebna dodatna oprema. Dizajn je i potpuno opremljen. Vi samo trebate spojiti uređaj na radijatore sustava grijanja kod kuće. Prilikom vezanja kotla s plinskim zidom s jednim krugom polipropilena u sustav grijanja kod kuće, rad se obavlja na sličan način. Samo u ovom slučaju uzima se u obzir samo sustav grijanja.
Opcije za vezivanje kotlova
  1. Za vanjske modele obično je potrebno instalirati dodatnu opremu. Na primjer, za dvostruki krug trebat će cirkulacijske crpke, grube i fine filtre, ekspanzijski spremnik. Može biti potrebno i montažu i hidrauličke strelice.

Savjet: ako je na sustav grijanja priključen plinski kotao s plinskim plinskim gasom s jednostrukom strujom, mora se ugraditi zaobilaznica koja će kontrolirati cirkulaciju rashladne tekućine koja se ne smije zaustaviti nakon prekida napajanja.

Vezanje kotao za grijanje s krutim gorivom spremnikom spremnika (akumulator topline)

Drvna ograda - kotlovnica

Vezivanje opreme izvodi se paralelno i sekvencijalno. To je neophodno kako bi se osiguralo stalno zagrijavanje rashladnog sredstva u sustavu.

Da biste to učinili, učinite sljedeće:

  1. Glavni izvor topline je kotao na kruta goriva. To bi trebalo osigurati normalno zagrijavanje rashladnog sredstva tijekom dana.
  2. U noći i nakon izgaranja goriva, električni kotao bi se trebao automatski uključiti, nastavljajući zagrijavati rashladnu tekućinu u sustavu sve dok se glavni kotao ne počne ponoviti.

Postoji nekoliko načina da se to postigne, ali glavni je korištenje ejektora. U tom slučaju, preduvjet - kotao mora biti instaliran pod malim kutom, tada neće biti povratne cirkulacije rashladnog sredstva.

Savjet: Ista metoda može se koristiti prilikom vezanja grijanja kotlovskog grijača kotla.

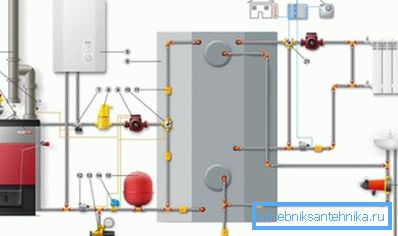

Način povezivanja dvaju kotlova - na drva i električnu energiju

Diesel kotao

U tom slučaju potrebna je dodatna oprema za osiguranje stabilne cirkulacije rashladnog sredstva i normalnog rada sustava grijanja:

  • spremnik za ekspanziju;
  • cirkulacijska crpka - postavljena na povratnu crtu;
  • kolektor vode - potreban je ako je kotao namijenjen za grijanje velikog područja, više etaža ili različitih krugova grijanja.

Savjet: Kod spajanja spremnika za gorivo, uzmite u obzir instalaciju pumpe za gorivo i spremnika.

Moguće je priključiti kruta goriva i dizelski kotao u jedan krug, skupljajući ga u seriju. Glavni izvor topline je oprema za kruto gorivo, kada se intenzitet grijanja rashladnog sredstva počinje smanjivati, aktiviran je dizelski grijač.

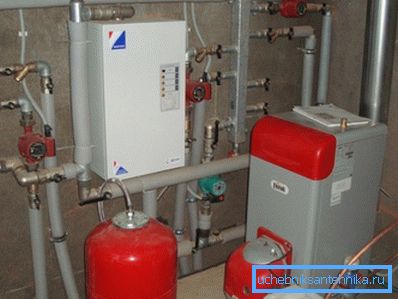

Spajanje na sustav podnog dizelskog kotla

Najnoviji modeli opremljeni su svim potrebnim automatiziranjem, tako da s pravim postavkama intervencija u procesu operatera bit će minimalna. Prije ugradnje, potrebno je izvršiti preliminarni proračun cjevovoda opreme s akumulatorom topline.

zaključak

Rad bilo kojeg sustava grijanja za kućnu ili industrijsku opremu ovisi o ispravnom remenju izvora topline, u ovom slučaju kotlu za grijanje. Nema univerzalnih shema, pa je u svakom slučaju potrebno provesti preliminarni izračun.

Potrebno je uzeti u obzir broj krugova grijanja, instalaciju kotla - na pod ili na zid, kao i druge čimbenike. Ako sumnjate u sebe, bolje je zatražiti pomoć od tehničara grijanja. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
