Kako pripremiti grijanje: 4 faze samorazvijanja

Jedna od najtežih inženjerskih mreža stambene i gradske kuće je sustav grijanja. Potrebna oprema i usluge za njegovu instalaciju vrlo su skupe. Ali ako znate grijati vlastitim rukama, možete uštedjeti mnogo tako da sami obavite veći dio posla.

Upute u nastavku pružit će vam neprocjenjivu pomoć.

Bez topline u kući je nemoguće udobnost i coziness

Faza 1. Odabir komponenata

Kako napraviti grijanje? Najlakši je način koristiti usluge specijalnih konstrukcijskih posada koje imaju veliko iskustvo, posebnu opremu i vještine za rad s njom. Ali ova metoda ima veliki nedostatak - cijena. Usluge angažiranih radnika su prilično skupe, a nisu svi spremni sudjelovati s takvom velikom količinom novca.

Druga mogućnost je domaće grijanje. Unatoč činjenici da su klimatski inženjerske mreže jedna od najtežih dizajna, sve se faze rada mogu obavljati sami ili uz pomoć partnera. U ovom slučaju, nećete platiti rad angažiranih radnika.

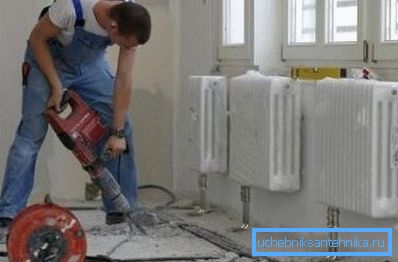

Imajući želju, možete opremiti grijanje kuće i sebe

Nažalost, neće biti moguće potpuno opremiti grijanje stana, jer prije samog grijanja trebate kupiti potrebnu opremu, materijale i alate.

Savjet! Da ne trošite novac na kupnju skupih električnih alata (lemljenje, brusilica, aparati za crpljenje i tako dalje), što je, štoviše, malo vjerojatno da će vam trebati u budućnosti, preporučljivo je iznajmiti ih. Ova usluga pruža se u većini velikih hardverskih trgovina.

Kotao za grijanje

I domaći grijani sustav i klimatska mreža koju su graditelji vodoinstalatera napravili ne mogu bez glavnog elementa - kotao zagrijava medij za zagrijavanje koji zatim struji kroz cijevi i radijatore ugrađene u prostorije.

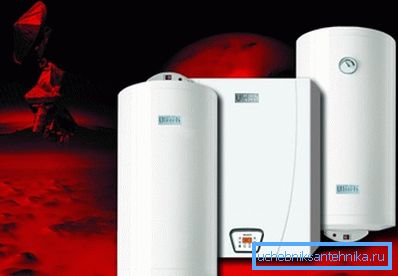

Kotao za grijanje - srce autonomne klimatske mreže

Bez obzira na raznolikost, svaka jedinica za grijanje sastoji se od dva glavna dijela:

  • komore za izgaranje u kojima se ovo ili ono gorivo spali, stvarajući određenu količinu toplinske energije;
  • izmjenjivač topline kroz koji cirkulira rashladna tekućina, primajući toplinsku energiju kroz zidove.

Savjet! Postoje kotlovnice s jednim komorom i dvjema komorama. Drugi, uz zagrijavanje kuće, zagrijava vodu, koja se zatim koristi za potrebe domaćih.

Postojeći grijači opisani su detaljnije u tablici.

pogled opis
plin Takvi kotlovi koriste se uglavnom za ugradnju autonomnih sustava grijanja. To je zbog vrlo prihvatljivih troškova, jednostavnosti korištenja, jeftinog goriva i nekih drugih čimbenika, no za one koji traže odgovor na pitanje kako napraviti sustav grijanja vlastitim rukama, ova opcija neće funkcionirati. Ugradnju plinske opreme treba provoditi samo stručnjaci plinske tvrtke koji imaju odgovarajuće dozvole.
Gorivo Koristi vrlo rijetko. Obično se instalira u slučajevima gdje glavna čestica nije povezana s kopnom. Prednost kotla - u pogodnosti rada. Nakon instalacije i puštanja u pogon, radi se potpuno samostalno, ali odabirom takve jedinice morat ćete odlučiti ne samo pitanje kako pravilno raditi grijanje, već i druge probleme: gdje treba pohraniti dizelsko gorivo, kako ga ugraditi, kako očistiti plamenik, kako održavanje uređaja i tako dalje. Osim toga, trošak dizelskog goriva je prilično visok i da sustav grijanja nije ekonomičan, neće raditi.
Kruto gorivo Jedna od zajedničkih mogućnosti za grijanje kuća smještena u neapropusnim naseljima. U svojim komorama sagorijevanja možete izgorjeti razna goriva: drvo za ogrjev, ugljen, treset, posebne granule i tako dalje. Minus upotrebe je potreba stalnog dodavanja goriva. Piroliza drvenih kotlova dugih gorenja je prikladnija, ali njihov je trošak jedan od najviših na tržištu.
električna Izvrsni uređaji koji mogu zagrijati velika područja kuće. Savršeno za domaće obrtnike koji rade prema principu: grijanje DIY. Prije instalacije, ne morate dobiti dozvolu i pozvati stručnjake. Potrebno je osigurati da kabelski priključak u kući i glavni vodovi podnose snagu jedinice. Velika minus upotrebe je visoki trošak elektroničkih operatera.

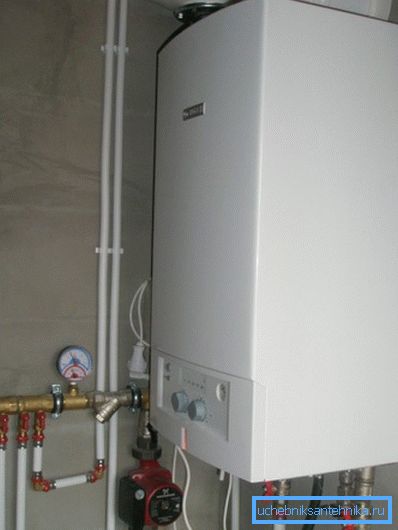

U aparatu za kućanstvo s foto - kućanstvom

Savjet! Iako je previše skupo za korištenje električnih kotlova, često se instaliraju kao dodatni ili rezervni krug. Na primjer, grijanje prostorije tijekom dana pomoću kotao na kruta goriva, možete koristiti električni za održavanje ugodne temperature tijekom noći.

Što se tiče stanovnika gradskih stanova, oni moraju biti zadovoljeni s grijanjem, gdje se rashladno sredstvo isporučuje centralno. A njegova kvaliteta često ostavlja mnogo želje.

Da biste uštedjeli novac i platili samo za isporučenu količinu toplinske energije, preporučujemo da instalirate razdjelnike troškova za grijanje u stanu. Oni će točno reći koliko vam je topline potrošeno i koliko novaca morate platiti za to.

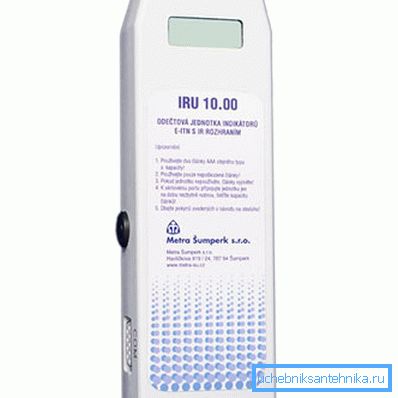

Alat za raspodjelu troškova pomoći će značajno uštedjeti na plaćanju centraliziranih usluga grijanja.

cijevi

Za isporuku rashladnog sredstva na radijatore koji zagrijavaju objekte i zrak u sobi, trebate cijevi. Postoji ogroman broj njih.

Najčešće su sljedeće vrste:

  • čelika;
  • bakar;
  • nehrđajući čelik;
  • polipropilen;
  • iz šivanog polietilena;
  • metalna plastika.

Obratite pažnju! Gotovo svi domaći sustavi grijanja izrađeni su od plastičnih cijevi. Lakše ih je transportirati, složiti se na mjestu i međusobno povezati. Potrebno je samo odabrati pravi materijal na temelju projekta klimatske mreže.

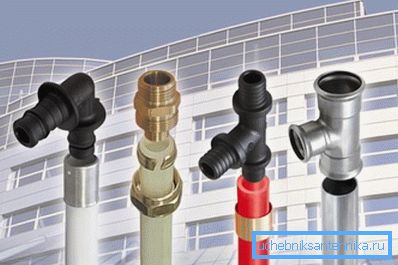

Izbor cijevi za grijanje ovisi ne samo o osobnim preferencijama. Mnogo je drugih čimbenika koje treba razmotriti.

Prilikom odabira i kupnje cijevi potrebno je razmotriti:

  • snaga opreme za grijanje instalirana u vašoj kući;
  • način polaganja glavnih i opskrbnih cjevovoda (može biti otvoren i skriven - ispod podnog estriha ili zidova);
  • način organiziranja struje rashladne tekućine u sustavu (razlikovati prirodno - pod djelovanjem gravitacije i prisilno korištenje cirkulacijskih crpki);
  • temperatura kojoj se zagrijava rashladna tekućina (većina polimera ne može izdržati više od 95 stupnjeva Celzija, u ovom slučaju je potrebno postaviti čelik);
  • shema polaganja cijevi.

Posljednja stvar je vrlo važna. Prije nego što obavite grijanje, nužno je odlučiti koji će krug za prijenos topline biti korišten.

Postoje tri:

  1. Jednostruka cijev. Koristi se jedna cijev. Postavlja se u obliku prstena nad svim prostorijama, a zatim se radijatori pričvršćuju u nizu ili paralelno. Glavna prednost ovog rješenja je isplativost (uostalom, potrebni su minimalni dijelovi i pribor).

Što se tiče kontra, ovdje ima mnogo više:

  • nemogućnost pravilnog reguliranja volumena rashladnog sredstva i temperature u svakoj bateriji - ako ugradite toplinski ventil na mlaznicu, ograničit će protok vode ne samo u jednom radijatoru nego i na svim elementima montiranim dalje;
  • neravnomjerna raspodjela topline - baterije postavljene bliže toplini kotlova bolje od najudaljenijih;
  • nemogućnost popravka - u slučaju loma ili propuštanja jedne od baterija, ne može se odrezati od zajedničkog kruga, zamijeniti ili popraviti bez zaustavljanja rada čitavog sustava.
Shema cjevovoda pojedinačnih cijevi

Zaobići pomoć kako bi djelomično nadoknadio nedostatke. To su dijelovi cijevi manjeg promjera koji povezuju ulazne i izlazne cijevi radijatora. Koristeći ih možete instalirati ventil na ulazu i odspojiti akumulator iz sustava. Potrošnja materijala će se neznatno povećati.

  1. Dvostruka cijev. U ovoj shemi postoje dvije cijevi: jedna rashladna tekućina se isporučuje s akumulatorima, a druga struji natrag u kotlu. Učinkovitiji i skupi način organiziranja grijanja.

Pozitivni aspekti korištenja sheme s dvije cijevi su očiti:

  • pomoću ručnog ili automatskog ventila, možete podesiti temperaturu svakog radijatora, postizavši najudobniju mikroklimu;
  • toplinska energija koju prenosi rashladno sredstvo ravnomjerno se raspoređuje;
  • Ako baterija propušta, možete zatvoriti ventil za zatvaranje i demontirati oštećeni element radi popravka ili zamjene.

Dvocijevni sustav omogućuje vam organiziranje više krugova grijanja: za prvi i drugi kat, za radijatore i podno grijanje, za dnevne sobe i spavaće sobe i tako dalje. U tom slučaju koristi se hidraulički razdjelnik za grijanje - cijev s manjim mlaznicama koje kontroliraju protok vode.

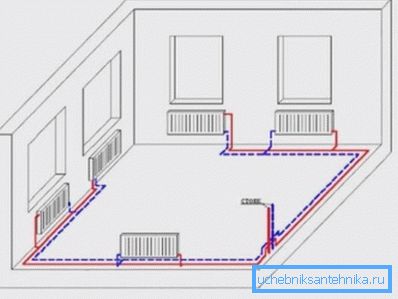

Shema grijanja s dvije cijevi
  1. zračenje. Najfleksibilniji i svestrani sustav. U tom slučaju, rashladna tekućina ulazi u ormarić za raspodjelu u kojem su postavljeni kolektori. S ovim posljednjim korištenjem par cijevi (napajanje i povratak) spojite sve baterije u kući.

Korištenjem sustava zračenja, moguće je regulirati mikroklima u kući iz jedne točke, i na bilo koji način organizirati protok rashladnog sredstva.

Međutim, ova shema grijanja ima nekoliko značajki koje sprečavaju njegovu široku raspodjelu:

  • Instalacija zahtijeva veliki broj cijevi, jer iz svakog radijatora treba voditi par cijevi na razvodnik;
  • moguće je samo skriveni polaganje autocesta, jer je malo vjerojatno da će velike plume cijevi biti estetski ugodne;
  • u sustavu grede, učinkoviti protok nosača topline može se organizirati samo uz pomoć pumpi.

Nakon što se bavite izgledom brtve, možete odabrati baterije.

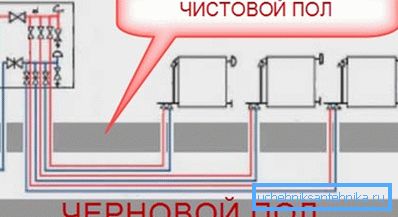

Izgledi snopa

radijatori

Kao iu slučaju cijevi, radijatori se međusobno razlikuju, prvenstveno u smislu materijala za proizvodnju.

U izgradnji takvih baterija:

  1. Lijevano željezo. Razlikuju se velikom težinom i trajnošću. Nedostatci uključuju krhkost i vrlo atraktivan izgled. Oni su karakterizirani visokom toplinskom inercijom, stoga su slabo prilagođeni za instalaciju autonomnih grijaćih mreža zatvorenim ciklusom cirkulacije rashladnog sredstva.

S druge strane, baterije od lijevanog željeza često se ugrađuju u apartmane priključene na centralno grijanje, gdje kvaliteta nosioca topline (i njezin fizički i kemijski sastav) ostavlja mnogo na želji. Potrebno je samo zaštititi baterije iz vodenog čekića postavljanjem zapornih ventila na mlaznicama.

  1. čelik. Jedna od najjeftinijih i najdjelotvornijih opcija za vlastitu mrežu za grijanje. Baterije su jeftine, jednostavne za instalaciju i izgledaju dobro.
Radijatori za grijanje čelika

Jedini nedostatak je jaka osjetljivost na koroziju. Rashladno sredstvo se dugo ne može izvući iz sustava (na primjer, ljeti), inače hrđa će brzo preraditi čelične elemente neupotrebljivim.

  1. aluminijum. Oni se razlikuju po najvišoj moći na tržištu i izvrsnom izgledu. S obzirom na visoki koeficijent prijelaza topline, možete koristiti minimalne dijelove radijatora kako biste efektivno zagrijali sobu.

Aluminijske baterije vrlo slabo podnose izlaganje agresivnim elementima otopljenim u vodi. Čak i najmanji odstupanje u kemijskom sastavu rashladnog sredstva može uzrokovati oštećenja.

  1. dvometalan. Ove baterije imaju najviša svojstva potrošača, što se odražava u cijeni. Imaju sve prednosti aluminijskih radijatora, ali su bez njihovih nedostataka.

Rashladno sredstvo u njima cirkulira kroz čelični okvir i ne dolazi u dodir s aluminijskim izmjenjivačem topline. Kao rezultat toga imamo više snage i manje trajnosti.

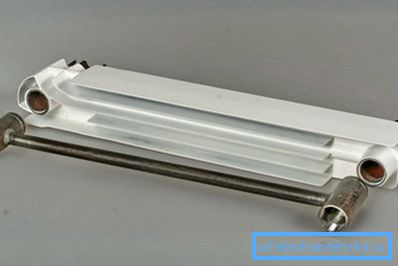

Dio bimetalnog radijatora

Ako se ne bojiš cijene, možete sigurno kupiti bimetalne grijače. Nećete biti razočarani izborom.

Faza 2. Izračun snage sustava

Samonamjenska grijana mreža učinkovito će zagrijati kuću samo ako je kotao odabran i instaliran s potrebnim kapacitetom. To se ne može učiniti "vidom", inače grijanje grijača možda neće biti dovoljno za sve prostorije u kući, ili ćete preplatiti za neučinkovito spaljene rashladne tekućine.

Da biste odredili željenu vrijednost, upotrijebite sljedeću formulu:

Mu = Kn * S / 10, gdje:

  • Kn - faktor korekcije ovisno o mjestu gdje se kuća gradi;
  • S je područje svih grijanja prostora stanovanja.

Savjet! Poželjno je dodati oko 20% vrijednosti dobivenu kao rezultat izračuna, uzimajući u obzir nepredviđene čimbenike: pad snage zbog niskog tlaka plina, previše hladnih zima, korištenja tople vode i tako dalje.

Pri izračunu snage kotla mora se smatrati gubitak topline

Faza 3. Izračunavanje volumena rashladnog sredstva

Jednako je važno izračunati koliko je rashladnih sredstava potrebno za punjenje sustava.

Izračuni su izrađeni na slijedeći način:

  • dobivamo obujam baterija množenjem unutarnjeg volumena svakog odjeljka (navedenog u priloženoj dokumentaciji radiatorima) brojem montiranim u kući;
  • dobivamo volumen cijevi množenjem područja njihovog unutarnjeg dijela ukupnom duljinom dovodnih i ispušnih cjevovoda u sustavu;
  • dobivamo ukupni volumen sustava, dodajući dva prethodna broja;
  • nalazimo temperaturnu razliku rashladnog sredstva - od maksimalne vrijednosti oduzimamo temperaturu vode u sustavu za isključivanje;
  • nalazimo volumen rashladne tekućine u vrućem stanju (za to nam je potreban koeficijent toplinske ekspanzije tekućine koju koristite na određenoj temperaturi - za vodu na 80 stupnjeva jednako je 5.87 * 10-4).

Dobivena vrijednost je važna ne samo kod kupnje antifriza ili pripremanja željenog volumena omekšane vode. Fokusiranje na količinu rashladne tekućine morate odabrati spremnik za ekspanziju (njezin volumen mora sadržavati najmanje 10% tekućine koja cirkulira u sustavu).

Potrebno je pravilno izračunati količinu rashladnog sredstva koja cirkulira u sustavu grijanja

Faza 4. Instalacija

Dakle, nakon što smo kupili potrebne materijale i pribor, dodatno grijamo vlastitim rukama. Proces nije osobito težak. Glavna stvar je da se strogo pridržavate inženjerskog projekta, sastavljenog od strane arhitektonskog ureda, ili osobno nacrtana skica.

Tijekom rada pazite na sljedeće nijanse:

  1. Radijatori grijanja moraju se postaviti ispod prozorskih otvora tako da njihova dužina odgovara širini prozora. To značajno smanjuje znatan gubitak topline kroz prozore (pogotovo ako su tamo instalirani nisko-kvalitetni blokovi prozora).
  2. Udaljenost od poda do donjeg ruba akumulatora i od prozorskog poda do vrha ne smije biti manja od 10 cm, u suprotnom bi poremećena cirkulacija zraka i smanjila učinkovitost metode konvekcije.

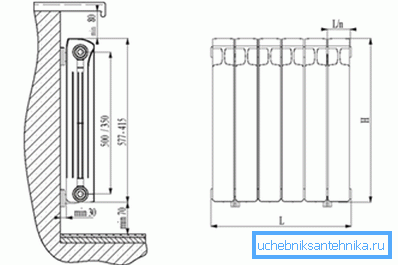

Preporučene udaljenosti od radijatora do građevinskih konstrukcija
  1. Svi radijatori u sobi bi trebali biti smješteni na istoj razini. Dakle, rashladno sredstvo će se ravnomjernije raspoređivati, a izgled grijaćih elemenata neće dovesti disonance u unutrašnjost prostorije.
  2. Rubovi svakog dijela baterije moraju biti okomiti. Horizontalni položaj nije dopušten.
  3. Bez obzira na raspored cjevovoda, morate instalirati najmanje jedan ventil za odstranjivanje rashladnog sredstva, koji se koristi u slučaju potpuno zamjene tekućine.
  4. Kako biste izbjegli stvaranje zračnih utikača, na vrhu svake baterije na strani suprotnoj od ulaza, potrebno je popraviti dizalicu Mayevsky. Također je poželjno instalirati zračne ventile u teške dijelove cjevovoda gdje se očekuje zračenje.

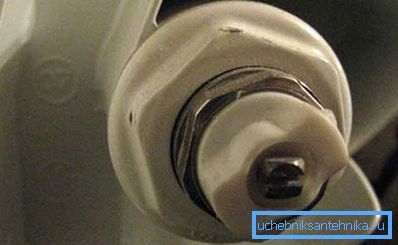

Mayevskyova dizalica na bateriji pomoći će izbjeći emitiranje

Na kraju rada potrebno je izvršiti probni rad. Da bi se to postiglo, nosač topline ulijeva se u cijevi, nakon čega se njegov tlak podigne malo iznad norme i kotao se pokreće.

Klimatska mreža bi trebala raditi u ovom načinu rada najmanje 24 sata. Ako su otkrivene propuštanja, moraju se popraviti.

zaključak

Mnogi domaći majstori se pitaju kako to učiniti sami: čine grijanje, kanalizaciju, ventilaciju, vodovod i tako dalje. Već ste primili odgovor na prvo pitanje. Što se tiče ostatka - pogledajte video u ovom članku.
