Kako spajati grijaće radijatore: jednocjevne i dvocjevne

Oni koji su odlučili dizajnirati i implementirati uređaj za grijanje doma osobno morat će raditi kroz sve detalje procesa. A ako stručnjacima s iskustvom u takvim djelima sve izgleda jednostavno, početnici će imati mnogo pitanja, na primjer, o materijalima i opremi. Razgovarat ćemo o tome kako pravilno spojiti grijač - bateriju.

Opće informacije o sustavima grijanja

Važno je najprije odlučiti kako spojiti radijatore jedan s drugim. Na jeziku stručnjaka potrebno je odlučiti koji od načina pričvršćivanja uređaja za grijanje koristiti.

Za sve vrste sustava grijanja postoje dva načina polaganja cjevovoda:

• Jedna cijev;
• Dvocijevni.

Jedan dizajn cijevi

Sustavi u kojima se transport vode kao rashladne tekućine provode na istoj liniji manje su učinkoviti iz sljedećih razloga:

• Praktično ne dopuštaju reguliranje zagrijavanja zasebnog uređaja;

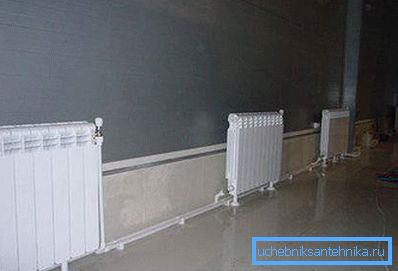

• Kako se udaljenost od izvora topline povećava, njegova se temperatura postepeno smanjuje, a posljednji radijator u krugu može postati jedva topla ili čak potpuno hladna;
• U slučaju nužde na bilo kojem dijelu mreže, potrebno je potpuno isključiti grijanje.

Za svoje podatke! Jedina prednost ove vrste cijevi za grijanje ožičenja u usporedbi s dvije cijevi - niskom cijenom.

Takvi sustavi s jednim cijevima uglavnom se koriste u visokim zgradama s centraliziranom opskrbom toplinom potrošačima.

Dvoslojna shema

U privatnom sektoru, za stvaranje autonomnih (petlje na jednom potrošaču) sustavi grijanja najčešće se koriste dvije cijevi cijevi radijatora:

• Jedna od cijevi koje opskrbljuju rashladnu tekućinu s uređajem;
• Drugi je za povratak kretanja u medij za zagrijavanje izvora topline (kotao).

Sve baterije u sustavu su spojene paralelno, tako da su dvije linije potpuno odvojene i povezane su samo na krajnjem radijatoru.

Dvostupanjska shema priključivanja radijatora ima sljedeće prednosti:

• Mogućnost upravljanja grijanjem svakog uređaja u krugu, što osigurava stvaranje najudobnijih uvjeta u različitim prostorijama;
• Bez obzira na udaljenost između kotla i akumulatora, svaki uređaj se zagrijava jednako;
• Ako je bilo koji dio sustava potreban popravak ili zamjena, njegovo potpuno isključivanje nije potrebno.

Sada ćemo govoriti o pravilnom povezivanju grijaćeg radijatora vlastitim rukama.

Vrste spojnih cijevi na baterije

Ali najprije razmotrite kako najbolje spojiti grijaći radijator na dovodne i povratne cijevi.

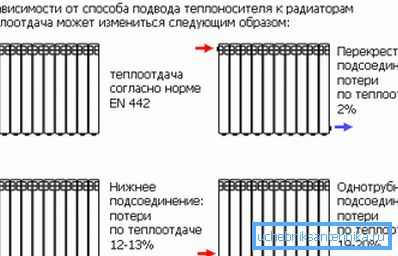

Postoje tri vrste cijevi radijatora:

1. bočni. Ovom metodom cjevovodi su spojeni s jedne strane radijatora:
2. Feed na vrhu uređaja;
3. Obrnuto na dnu.

Obratite pažnju! Bočni spoj je najčešći i najčešći način povezivanja radijatora i glavnih cijevi. Međutim, njegova učinkovitost se smanjuje kada je povezana s mrežom uređaja s velikim brojem odjeljaka.

1. dijagonala. Ova vrsta remenja je najprikladnija za povezivanje vrlo širokih baterija (s velikim brojem dijelova). Ova metoda uključuje eyeliner:
2. Opskrbna cijev na vrhu radijatora, s jedne strane;
3. Povratni cjevovod na najnižoj točki na drugoj strani uređaja;

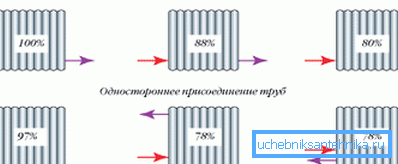

Obratite pažnju! Dijagonalni spoj osigurava jednoliku raspodjelu rashladnog sredstva u cijelom uređaju. Kod obrnutog dijagonalnog spoja (protok odozdo, povratak s vrha), učinkovitost sustava grijanja će se smanjiti za 10%.

1. niže. Ova metoda spajanja radijatora na glavni izvor grijanja je manje učinkovita (10% niža od bočnog presjeka). Stoga se pribjegava samo za podzemne (skriveno) ožičenje toplinskih cjevovoda.

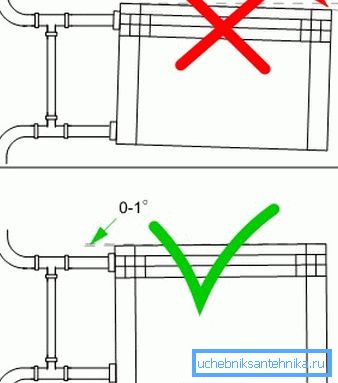

Postavljanje uređaja za grijanje

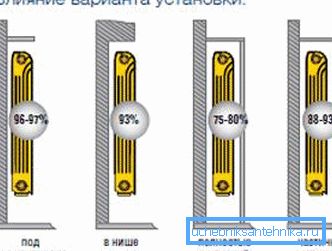

Vrlo je važno ne samo povezivanje radijatora, nego i njihov pravilan položaj u odnosu na građevinske konstrukcije. Tradicionalno, radijatori se postavljaju duž zidova prostorija i lokalno ispod prozora kako bi se smanjio prodor hladnog zraka na najugroženijem mjestu.

Postoji jasna uputa o tome u SNiP-u o instalaciji toplinske opreme:

• Razmak između poda i dna baterije ne smije biti manji od 120 mm. Ako se udaljenost od uređaja do poda smanjuje, raspodjela toplinskog toka će biti neujednačena;
• Udaljenost od stražnje površine do zida, na kojoj se nalazi radijator, mora biti od 30 do 50 mm, u suprotnom će se poremetiti prijenos topline;
• Razmak od gornjeg ruba grijača do prozorskog pragova održava se u rasponu od 100-120 mm (ne manje). Inače, može biti teško premjestiti toplinske mase, što će oslabiti zagrijavanje prostorije.

Bimetalni uređaji za grijanje

Da biste razumjeli kako povezati bimetalne radijatore, morate znati da gotovo svi odgovaraju bilo kakvoj vezi:

• Imaju četiri točke moguće veze - dvije gornje i dvije donje;
• Opremljena s utikačima i dizalicom Mayevsky, kroz koju je moguće osloboditi zrak prikupljen u sustavu grijanja;

Dijagonalna veza smatra se najučinkovitijim za bimetalne baterije, osobito kada je u pitanju veliki broj odjeljaka u uređaju. Iako su vrlo široke baterije, opremljene s deset ili više sekcija, nepoželjne upotrebe.

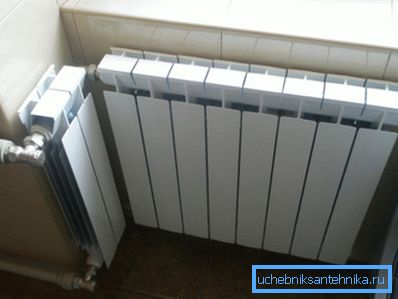

Savjet! Bolje je razmisliti o tome kako pravilno spojiti dva 7-8 dijela grijaćih radijatora umjesto jednog uređaja od 14 ili 16 odjeljaka. Bit će lakše instalirati i lakše očistiti.

Još jedno pitanje - kako spojiti dijelove bimetalnog radijatora može doći prilikom preuređivanja dijelova grijača u različitim situacijama:

• U procesu stvaranja novih grijanja;
• Ako je potrebno, zamijenite neispravni radijator s novim - bimetalnim;
• U slučaju pregrijavanja možete povećati bateriju pričvršćivanjem dodatnih dijelova.

Aluminijske baterije

Zanimljivo! Općenito treba napomenuti da je dijagonalna veza izvrsna opcija za bilo koju vrstu baterije. Ne znate povezati aluminijske radijatore jedni s drugima, povezati dijagonalno, nećete izgubiti!

Kod zatvorenih grijaćih mreža u privatnim kućama poželjno je ugraditi aluminijske baterije, budući da je ovdje lakše osigurati pravilno obrađivanje vode prije punjenja sustava. I njihov trošak je znatno niži nego kod bimetalnih uređaja.

Naravno, morate pokušati prije nego što spojite odjeljke aluminijskog radijatora na regrupiranje.

Savjet! Nemojte žuriti da uklonite tvornicu (film) iz ugrađenih grijača do kraja završnog rada u prostoriji. To će štititi poklopac hladnjaka od oštećenja i onečišćenja.

zaključak

Samo tijek rada ne zahtjeva puno vremena, ne trebate nikakvu posebnu vještinu ili skupu opremu, možete kupiti sve potrebne alate u bilo kojem hardveru. I ne zaboravite, veza će vam dugo i bez gnjavaža poslužiti samo ako ste u svom poslu koristili visokokvalitetne materijale i slijedili sva pravila za instaliranje sustava grijanja.

U prikazanom videu u ovom članku pronaći ćete dodatne informacije o ovoj temi.
