Kako spojiti radijatore u središnjem ili autonomnom sustavu

U ovom članku ćemo pogledati trenutne načine povezivanja radijatora i reći o značajkama njihove implementacije. Tema članka je od velikog interesa jer proširenje opsega grijaće opreme na tržištu podrazumijeva potrebu za pravilnim odabirom, instalacijom i radom.

No, prije nego što kažete kako spojiti grijaće radijatore, potrebno je odrediti vrste sustava grijanja i značajke njihove primjene.

Vrste sustava u kojima su ugrađene baterije za grijanje

Da biste razumjeli načelo spajanja baterije vlastitim rukama, morate imati opću ideju o sustavu u kojem će se ovaj uređaj koristiti (vidi također Radijatori bakrenih bakra: značajke, tehničke karakteristike i postupak ugradnje).

Trenutno u svijetu postoje dvije vrste sustava grijanja:

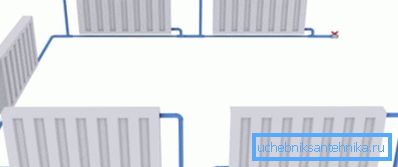

• Jednostupanjski sustav, u pravilu, koristi se u višestambenim zgradama. Načelo rada je jednostavna - grijana voda cirkulira kroz jednu cijev, prolazeći kroz određeni broj baterija.

Sustavi jednog tipa cijevi najjednostavniji su u smislu uređaja i kao rezultat toga je cijena njihove realizacije niska. Ali ovo rješenje ima jedan veliki nedostatak - nemogućnost kontrole temperaturnih pokazatelja u različitim sobama neovisno jedan o drugome.

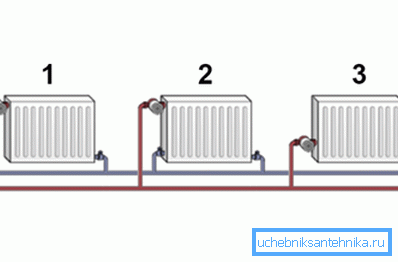

• Dva cijevni sustav je složeniji u uređaju, ali uz prijenos topline, koji odgovara nacrtu dizajna, omogućuje vam postavljanje optimalnih parametara temperature za svaku pojedinu prostoriju.

U pravilu se takvo grijanje provodi u niskim zgradama. Načelo rada takvog sustava je da su sve baterije povezane paralelno, zbog čega je moguće pojedinačno regulirati temperaturu u svakoj od njih.

Značajke cirkulacije rashladnog sredstva

Utvrđivanje najboljih opcija za povezivanje radijatora potrebno je uzeti u obzir karakteristike cirkulacije rashladnog sredstva u sustavu. Trenutno se koriste dvije sheme: prisilna i prirodna cirkulacija.

Pri prirodnoj cirkulaciji ne postoje posebni zahtjevi za spajanje, a niža ni gornja veza mogu se primijeniti, ovisno o tome gdje se ekspanzijski spremnik nalazi u sustavu.

Više progresivna je shema prisilne cirkulacije, u kojoj se rashladna tekućina kreće kroz sustav zbog razlike u mjestu kotla i baterija te zbog korištenja cirkulacijske crpke. Razmotrite kako ispravno spojiti radijatore u sustavu prisilne cirkulacije.

Trenutne metode povezivanja

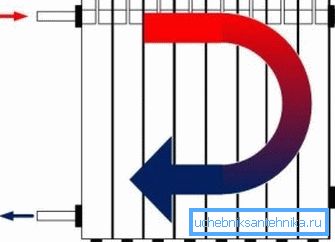

• Jednosmjerna metoda spajanja radijatora uključuje povezivanje s jednim dijelom za opskrbu (dovodnu cijev) i povratak (ispusnu cijev). U ovom slučaju, protok je na vrhu, a povratak je na dnu. Ovo rješenje osigurava uniformno zagrijavanje svih dijelova u svim baterijama.

Ova se otopina smatra najraznim za upotrebu u jednokatnim stambenim zgradama u kojima se koriste srednji radijatori (do 8 sekcija).

Važno: Strukture s velikim brojem sekcija zahtijevaju korištenje drugih metoda koje mogu spriječiti mogućnost gubitka topline u velikim baterijama.

• Možete primijeniti grijaće radijatore s donjim priključkom. Takvo rješenje je važno ako je dio cjevovoda skriven pod podnim pokrovom. Na taj način, od podnog poda idite cijevi koje su pričvršćene na radijator na dnu ili dnu na stranama.

Prednost ove metode je niska vidljivost cjevovoda. Nedostatak donjeg priključka je niska učinkovitost, jer gubitak topline s takvom vezom može biti do 15%. Kao rezultat toga, gornji i donji dio baterije se mogu zagrijati neravnomjerno.

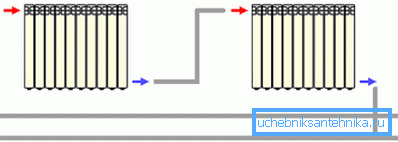

• Ako je pitanje kako spojiti radijatore radi smanjenja gubitka topline s velikim brojem sekcija, možete primijeniti metodu križanja (dijagonalno).

Ispravna veza, u ovom slučaju, je sljedeća: napajanje je pričvršćeno na vrhu radijatora, dok je cijev za ispuštanje smještena s druge strane, ali na dnu.

Ovo rješenje ima očitu prednost, jer se svi dijelovi iznad i ispod zagrijavaju gotovo ravnomjerno. Kada je unakrsno povezivanje gubitka topline ne prelazi 2%.

Odaberite pribor za montažu

Nakon što odlučimo o načinima spajanja cijevi na baterije, razmotrit ćemo koji priključci za povezivanje radijatora budu najbolji izbor.

Ventili i komponente se odabiru i kupuju u skladu s vrstom korištene grijaće opreme i sukladno dijagramu ožičenja.

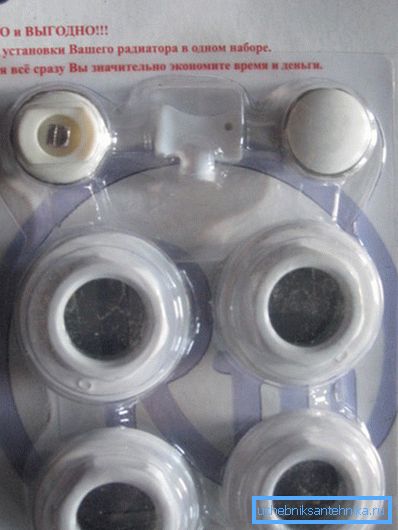

Standardna instalacijska oprema za sustave grijanja uključuje sljedeći popis komponenti:

• futorki u iznosu od 4 komada;
• Mayevskijina dizalica;
• vijčani čep;
• Paronitovye ili silikon brtve;
• zidne i podne zagrade;
• Adapter je potreban ako se promjer cjevovoda razlikuje od promjera ulaza na bateriju.

Razmotrite kako pravilno spojiti grijaće radijatore.

Preporuke za instaliranje radijatora

Odlučio se o odabiru jedne od prethodno navedenih metoda? Ostaje nastaviti s instalacijom (pročitajte i članak Električni radijatori: glavne vrste i značajke rada).

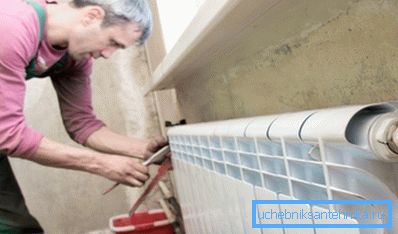

Upute za ugradnju ovise o korištenju radijatora i cijevi.

• Radimo samo pomoću posebnog alata. Na primjer, za ravnomjerni rez, izrezani polipropilen ili metal-plastika za montažu spojnih spojeva ne bi trebali biti piljevina, već poseban rezač cijevi.
• Prije nego što ugradite nosače i objesite bateriju, pazite da je zid čvrst i čvrst.
• Ugradnja radijatora (čak i aluminij) ne smije se izvoditi sami, jer je težina tih struktura znatna.
• Ako spojevi za spajanje imaju gumu za brtvljenje, ne preporučuje se uporaba trake ili trake.
• Potrebno je pričvrstiti spojnice u rupice baterija s srednjom snagom kako ne bi ometali niti.

Važno: Na kraju instalacije, spojevi se osuše i sustav se napuni vodom za testiranje. Na mjestu spajanja držimo suhi salon, a zatim gledamo ima li vlage na njemu.

zaključak

Sada kada znate povezati grijaće radijatore, možete nastaviti s kupnjom potrebnih materijala i instalacijskih radova. Imate li pitanja?

Potražite dodatne informacije u videozapisu u ovom članku.
