Kamini za grijanje. shema grijanja. vrste uređaja s

Neki vlasnici kuća za odmor umjesto utilitarnog i ne vrlo estetskog kotla, grijanje rashladne tekućine, preferiraju alternativne metode grijanja. Sve veću popularnost stječe kamin za grijanje kuće.

Pored udobnosti stvorenog otvorenim plamenom, ti uređaji mogu učinkovito zagrijavati zrak za kanalni sustav ili vodu za radijatore. Upute za uređenje takve klimatske mreže dane su u nastavku.

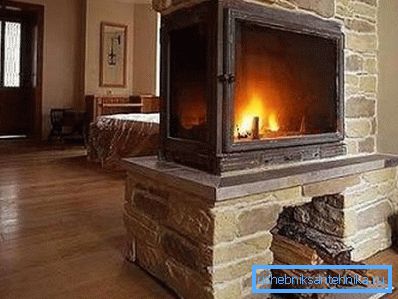

Kamin - ne samo ljepota, nego i topla u kući

Opća shema grijanja

Unatoč ogromnom broju različitih klimatskih uređaja, kamini za kućno grijanje ne gube svoju popularnost. Štoviše, zahvaljujući tehničkim poboljšanjima, takav dizajn postao je ne samo ekskluzivni element dizajna prostorija, nego i učinkovit način za zagrijavanje svih prostora stanovanja.

Grijanje kamina može podići temperaturu zraka ne samo u prostoriji u kojoj se nalazi, već iu susjednim (čak i ako kuća ima potkrovlje ili drugi kat).

Da biste riješili taj problem, upotrijebite jedinice koje vam omogućuju organiziranje:

  • grijanje zraka - zagrijani zrak kroz posebno opremljene zračne kanale ulazi u druge prostorije;
  • grijanje vode - otvorena vatra zagrijava rashladno sredstvo u poseban spremnik ili zavojnicu, nakon čega se tekućina prevozi kroz cijevi radiatorima grijanja (kao u klasičnoj shemi grijanja).
Kuhinja može biti izvor topline za sve sobe u kućici.

Obratite pažnju! Ako planirate postaviti peć u gornjem dijelu kamina, može se čak koristiti za kuhanje. Nemojte zaboraviti u ovom slučaju voditi brigu o kvalitetnoj ventilaciji, inače će miris pržene ribe ili mesa širiti po cijeloj kući.

Proučimo više pojedinosti o kojima se trenutno koriste kamini za grijanje.

Vrste uređaja

S otvorenim vatrostalnim prostorom

Raspravljajući o grijanju i kamini, preporučljivo je započeti s klasičnim opcijama - dizajnom s otvorenim ognjištem. Dugo su služili kao izvor topline, ali sada je nedostatak ovakvog rješenja očigledna: uređaj neće moći zagrijati ni prosječnu površinu prostorije, a ne spominjati susjedne.

To je zbog izuzetno male učinkovitosti. Uređivanje kućnog grijanja uz kamin s otvorenim ognjištem treba pripremiti za činjenicu da više od 80% toplinske energije ispari u dimnjak i samo 20% se koristi za grijanje.

Osim toga, održavanje plamena u otvorenim kaminima zahtijevat će dvostruko veću količinu goriva (čija cijena je prilično visoka) nego za grijače s zatvorenim štednjaka. Također u prostoriji gdje je jedinica instalirana potrebno je osigurati protok potrebne količine svježeg zraka koji je uključen u proces izgaranja.

Na fotografiji - kamin s otvorenom komorom sagorijevanja.

Nemojte zaboraviti pravila sigurnosti vatre.

Mjerodavna uputa glasi kako slijedi:

  1. Ne možete ostaviti izvanredan plamen u peći dugo (noću ili tijekom odsutnosti vlasnika u kući).
  2. Podovi u blizini uređaja za grijanje moraju biti prekriveni nezapaljivim materijalom (pogotovo ako se za grijanje koriste kamini za peći, od kojih se ispuštajuća pepeo može ispasti ako se neobuzdano rukuje).

S zatvorenim pokućicom

Takvi kamini za kućno grijanje imaju neke prednosti:

  1. Visoka učinkovitost. Više od tri četvrtine toplinske energije proizvedene izgaranjem goriva koristi se učinkovito.
  2. Može se koristiti kao dodatni ili rezervni izvor topline u kući.
  3. Komore za peći izrađene su od materijala visoke čvrstoće s visokom toplinskom inercijom. Oni savršeno izdržavaju snažne promjene temperature, odupiru se koroziji i uporno zagrijavaju sobu nakon završetka procesa spaljivanja drva.
  4. Vanjska, komora za izgaranje zaštićena je staklom otporno na toplinu koja može izdržati toplinu do + 800 stupnjeva Celzijusa. Montira se tako da je prikladno staviti gorivo u kamin.

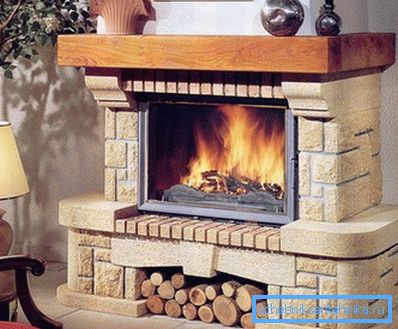

Zatvoreni kamini su učinkovitiji i sigurniji.

Obratite pažnju! Kućno grijanje kod kuće trebalo bi osigurati proizvodnju od oko 1 kW toplinske snage po 4 m 2 prostora. Pored toga, područje prostorije u kojoj se instalira grijač mora biti najmanje 45 m 2.

S obzirom da je potreban kisik za održavanje požara, potrebno je opremiti produktivnu ventilaciju u prostoriji. Volumen priliva izračunava se na sljedeći način: za generiranje 1 kW topline potrebno je 10 m3 zraka

To jest, ako kamin stvara 5 kW topline, kanal s ventilatorom treba osigurati 50 m3 unosa.

Velika prednost razmatranih objekata sa zatvorenim vatrostalnim kavezom je da kada instalirate dodatnu opremu oni mogu zagrijavati zrak ne samo u prostoriji u kojoj su ugrađeni, nego iu susjednim sobama. A sve možete graditi vlastitim rukama, a da pritom ne privučete skupih stručnjaka.

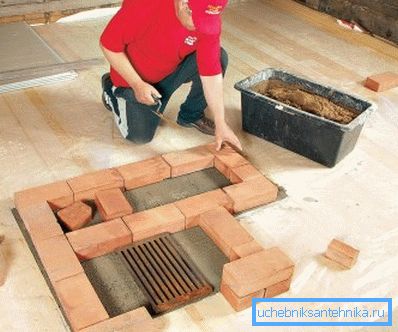

Kamion se može samostalno oblikovati

Dizajn grijanja s kaminom

Prije nego kuhate kuću kaminom, trebali biste pažljivo razumjeti načela rada i značajke dizajna klasične inačice opisane jedinice.

Dakle, kakav je uobičajeni kamin:

  1. Glavni element je štednjak, iznad njega nalazi se dimnjak kroz koji se uklanjaju proizvodi izgaranja štetni za ljude. Područje njegovog poprečnog presjeka mora biti najmanje 10% područja komore za izgaranje. U tom slučaju klasični pocinčani dimnjak trebao bi biti povezan s kanalom za ispuštanje dimnih plinova kamina na udaljenosti od najmanje 5 metara.

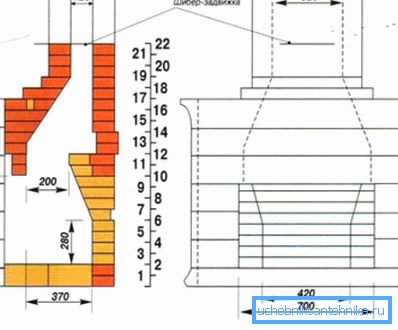

Dijagram klasičnog kamina
  1. Mjesto spoja između cijevi i same komore, gdje se odvijaju izgaranje drva za ogrjev, opremljeno je kliznim ili zglobnim vratima. To će pomoći zadržati nakupljenu toplinu i bit će korisno prilikom čišćenja kanala za odlaganje od tamo pohranjenog ugljika.
  2. Prilikom gradnje kuće važno je osigurati dodatni temelj za ugradnju uređaja, budući da je prosječna težina strukture oko pola tona. Ako odete organizirati kamin za grijanje seoske kuće koja je već izgrađena, pobrinite se za jačanje pojedinih strukturnih elemenata potonjeg.

Grijanje susjednih soba provodi se u skladu s dvije glavne sheme:

  • grijani cirkulirajući zrak;
  • s grijanjem tekućine za prijenos topline, koja se zatim distribuira na radijatore.

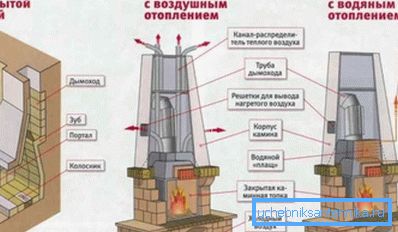

Vrste postojećih kamina za kućno grijanje

Klima grijanje na kaminu

U tom slučaju, kamin je projektiran i izgrađen tako da postoji prostor za cirkulaciju zraka između vatrogasnog čelika ili od lijevanog željeza i vanjske površine grijača. Potonji se, kada se zagrijava, distribuira u druge prostorije kuće pomoću posebno instaliranih i međusobno povezanih zračnih kanala.

Oni se mogu montirati kao zatvoreni (u zidovima ili u potkrovlju), i na otvoren način. Materijal će biti cijevi od pocinčanog čelika ili aluminija.

Može se organizirati cirkulacija zračnih masa:

  1. Na prirodan način. U tom slučaju kretanje zraka dobiva se razlikom u njegovoj temperaturi i gustoći. Prednost je potpuna nepostojanost sustava grijanja. Nedostatak je niska produktivnost i nemogućnost organiziranja, dakle, zagrijavanje velike površinske strukture.
  2. Obavezno. U tom slučaju, koristite različite fanove i turbine koji rade na struju. Zapamtite da će zrak i dalje cirkulirati u zatvorenom krugu, jer je ograda uličnih zračnih masa zimi nepoželjna zbog niske temperature.

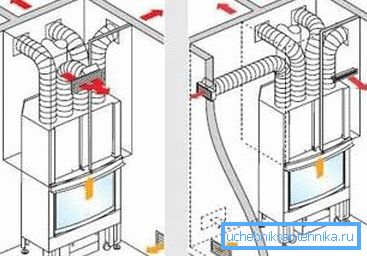

Shema kamina, grijanje unutarnjeg zraka

Obratite pažnju! Ako je prostorija prostorija velika ili duljina kanala za zrak veća od 3 metra, ili kuća ima mnogo odvojenih prostorija, potrebno je samo grijanje s prisilnom ventilacijom.

Obično je takva grijanja projektirana i izvedena tijekom izvođenja kuće. Inače će biti vrlo problematično napraviti kanale za zrak i estetski ih ugoditi u sobama.

Gore opisana grijana mreža je vrlo učinkovita. Čak može zagrijati prostrane vile zemlje. Još jedan plus je nedostatak rashladne tekućine koja bi nakon zaustavljanja opskrbe toplinom mogla zamrznuti.

Voda kamin grijanje

Pećnica ove jedinice sastoji se od dva sloja, između kojih cirkulira tekućina za prijenos topline. Zatim se voda ili antifriz isporučuju cjevovodima na radijatore, gdje se odvija izmjena topline između vode i zraka u prostoriji.

Prednost ovog sustava je da ona može pružiti stanovnicima vikendice ne samo topline, već i toplom vodom za domaće potrebe. Da biste to učinili, u gornjem dijelu grijača morate postaviti poseban spremnik potrebnog volumena ili zavojnicu s prisilnom cirkulacijom.

Kontrola snage opreme također se može obaviti na različite načine:

  • ručno - povećanjem ili smanjenjem protoka zraka koji ulazi u peć (u tu se svrhu koriste posebni ventili);
  • automatski - ovdje dolaze u pogon termostati, na kojima ovisi intenzitet crpki koji pumpaju rashladno sredstvo.
Kuhinjski kamin za grijanje vode

Prilikom odlučivanja o korištenju kamina s vodenim krugom kao glavnim izvorom topline, trebate zapamtiti sljedeće nijanse:

  1. Kamion brzo zagrijava sobe u kući, ali također brzo hladi nakon što požar nestane. Stoga je bolje da ga koristite za grijanje vikendica i vikendica koje nisu namijenjene cjelogodišnjem životu (u ovom slučaju, pazite da cijevi ne popunite bez antifriza, a ne vodom, ali antifriz).
  2. Cjevovodi kroz koji struja rashladnog sredstva ne smije imati više od 10-15 mm promjera, inače ćete naići na velike gubitke topline.

Pro i kontra od kamina grijanje

Pozitivni aspekti korištenja kamina kao glavnog izvora topline uključuju:

  • brzinu zagrijavanja prostora kuće (potrebno je mnogo manje vremena nego kod korištenja tradicionalnog kotla s tekućinom za prijenos topline);
  • puna neizlječivost (s izuzetkom sustava s cirkulacijom zraka i tekućine za prijenos topline - u ovom slučaju, crpke će trebati struju);
  • nema potrebe dodijeliti posebnu prostoriju za postavljanje kotla;
Za razliku od kotla, kamin se može ugraditi u stambeni prostor.
  • pristupačne cijene opreme;
  • estetske osobine - kamin ne samo da zagrijava, nego i učinkovito ukrašava sobu;
  • priliku ne samo da zagrijava izgradnju kuće, već i da ima toplu vodu, kao i kuhati hranu na posebno instaliranoj peći.

Nedostaci uključuju potrebu za pohranjivanjem velike količine drva za ogrjev, kao i teškoću čišćenja komore za izgaranje od pepela.

Značajke dizajna kamina

Bez obzira na to da li sami sami projektirate kamin ili ste ovjereni posao povjerili profesionalcu, morate se pobrinuti da se tijekom njegove izgradnje poštuju sljedeća pravila:

  1. Kamion treba postaviti na čvrstu podlogu, izrađenu od armiranog betona, opeke ili blokova od pepela.
Temelj za kamin trebao bi biti osiguran čak i prilikom polaganja kuće
  1. Instalacija kruga za zagrijavanje zraka ili vode obavlja se nakon što je vatrena komora čvrsto fiksirana.
  2. Kanali za grijanje prostora trebaju biti postavljeni u sve prostorije (čak iu potkrovlju ili potkrovlju). Kako bi cijevi izgledale više estetski ugodne, mogu se prikriti pločama od gipsanih ploča. Nemojte zaboraviti poduzeti mjere za toplinsku izolaciju i zaštitu od požara.
U potkrovlju se mogu opremiti kanali za zrak u izgrađenom domu
  1. Glavni čvor zračnog sustava s prisilnom cirkulacijom je poželjan za postavljanje u stražnju sobu, budući da buka iz pogonskih ventilatora može uzrokovati neugodnosti i izazvati nelagodu.

Sigurnosne mjere u radu kamina

Da biste izbjegli ozljede, opekline i požare, koristite grijače kamina, trebate slijediti ova pravila:

  • ne možete kuhati hranu izravno u peći ili ga na bilo koji drugi način upotrijebiti za druge namjene;
  • Nemojte puniti gorivo gorivo s vodom, jer to može uzrokovati pukotine u komori za sagorijevanje;
  • ne stavljajte neprimjerene stvari na površine kamina, osobito one koji se mogu zapaliti pod djelovanjem visoke temperature;
  • ne čistite komoru za izgaranje i peć za sječenje od ostataka neizgorenog goriva dok se jedinica ne ohladi;
  • Nemojte koristiti kamin kad otkrije kvar peći;
  • djeca ne smiju biti ostavljena blizu radnog ili vrućeg kamina bez nadzora odraslih.
Ne ostavljajte djecu na kaminu bez nadzora.

zaključak

Kamini - jedan od najstarijih načina za zagrijavanje doma. Međutim, koristeći dodatnu opremu ugrađenu u njih, možete pružiti udobnost i toplinu u cijeloj kući.

Glavna stvar je ispravno obavljanje svih inženjerskih proračuna i građevinskih radova. Više o tome možete saznati iz videozapisa u nastavku. A ako imate bilo kakvih pitanja - pitajte ih u komentarima, rado ćemo vam pomoći s problemom.
