Kapica radijatora. načela rada. shema instalacije vrste

17-09-2018
Grijanje

Prometne gužve su neovisni elementi konstrukcije, za koje se kaže da su "mali špil, da ceste". Ovi jednostavni limiti omogućuju vam da izvedete niz funkcija od brtvljenja baterije, do mogućnosti spajanja više radijatora i postavljanja upravljačkih ventila. Svrha ovog materijala je razumjeti kako poklopac radijatora radi i kako ga instalirati.

Mala je velika stvar.

Počnimo

Priključci za baterije

Različite baterije imaju vlastite ograničenje, njihova pravila za instalaciju.

Sada svi novi proizvodi na tržištu opremljeni su gotovim instalacijskim setovima, koji uključuju dvije vrste utikača:

  • Gluhi - proizvodi koji potpuno blokiraju ulaz ili izlaz iz radijatora.
  • Prolazi - imaju rupe manjeg promjera za dodatno spajanje regulacijskih dizalica, Mayevsky dizalice, spajanje spojnih cijevi.

Za referencu! U gotovim kompletima nalazi se jedan slijepi čep, dvije kontrolne točke ili dva Amerikanca, jedan kontrolni punkt s Mayevskyovim dizalicom ili njegovim ekvivalentom. Zagrade (dvije ili tri) se stavljaju u neke setove, za pričvršćenje baterije na zid.

Vlasnici starih radijatora od lijevanog željeza također se ne zaboravljaju, za svoje sustave grijanja, čepovi imaju otvore od dva promjera:

  • Pola inča - za cijev od 20 cm u promjeru;
  • Tri četvrtine inča - za cijev promjera 25 cm.

Radna načela za razumijevanje

Princip rada kapice radijatora je jednostavan, postavljen i zaboravljen, mnogo je važnije poznavati još jedan princip - načelo postavljanja utikača u navojne veze.

Za svoje podatke! Priključci za grijanje radijatora, nepravilno pričvršćeni, ne mogu samo smanjiti prijenos topline od radijatora, već i potpuno zaustaviti cirkulaciju topline u bateriji.

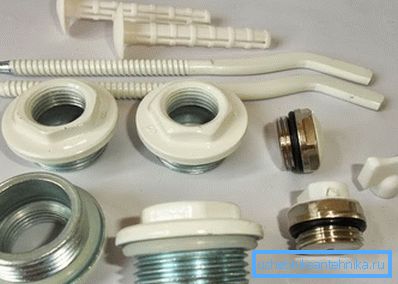

Važno je urediti sve ispravno.
  • Stoga, prilikom postavljanja utikača u proizvod, ako potpuno promijenite bateriju, morate se pridržavati načela sličnosti. Instalacija utikača je ista kao u prethodnom slučaju;
  • Ako promijenite shemu opskrbe cijevi, ostavljajući stare radijatore, onda je bolje ne samo preurediti utikače nego i zamijeniti ih.

Približan spojni dijagram: osnovni klasik

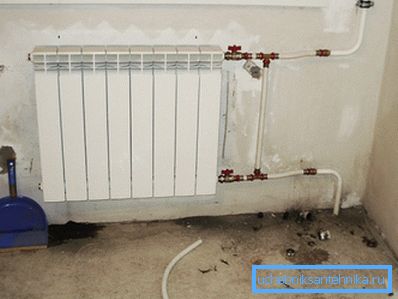

Vrh vruće, donje sobne temperature.

Za osnovni klasični model uzimamo u obzir dvobojni priključak u kojemu je cijev za dovod topline i ispusna cijev s hlađenom tekućinom stati na jednu stranu, s vrućim izvorom koji se nalazi na vrhu i povratnim strujanjem odozdo.

Instalacija je sljedeća:

  • Gornji ulaz je zatvoren utikačem kroz slavinu i priključkom na cijev za tople vode;
  • Suprotni gornji ulaz zatvoren je sličnim letvicama pod Mayevskyovom slavinom, ili s Mayevskyovom slavinom;
  • Donji ulaz (pod ulazom rashladne tekućine) je čep kroz povratni ventil;
  • Donji suprotni ulaz je slijepi kraj.

Vrste brtvenih spojeva

Unatoč navojnoj vezi, voda će uvijek naći mjesto za infiltraciju i izlaz.

Da bi se zalijepili spojevi i spriječili protok rashladnog sredstva iz sustava, koriste se sljedeći pomoćnici:

  • Linije;
  • UNIPAC Specialty Paste;
  • FUM - traka.

Dvije tehnologije brtvljenja:

  • prvo - od vlakana od lana nastaje tanak, uski pojas bez grudica i pletiva. Ovaj pojas oblozi spoj u suprotnom smjeru od konca.

Vlakna su položena čvrsto, bez pomicanja, a istodobno ravnomjerno bez stvaranja grebena. Kako bi se spriječilo uvijanje vlakana, prebacivanje na jedno mjesto, niti s vlaknima obrađuju se UNIPAC pastom;

  • Drugi - FUM traka je pričvršćena na navojnu spojnicu. Tehnologija koja postavlja nešto poput vezivanja. Traka se zavrti oko cijelog opsega cijevi u prvom redu, a zatim, s preklapanjem tri četvrtine širine prethodne turneje, traka završi.
Foto brtvilo - vlakno.

Stručni savjet! Vjeruje se da je prvi tip brtvljenja pouzdaniji, već dugo je instaliran u navojnim priključcima. FUM traka je manje izdržljiva i primjenjiva je na spojeve koji se revidiraju svakih nekoliko godina. Prve metode ugrađene su prometne gužve za radijatore od lijevanog željeza bez ugasnih ventila.

Postavljanje kako i što

Način brtvljenja je jasan, ostaje da shvati pitanje kako zategnuti utikače u radijatorima. I o čemu treba govoriti.

Postoji nekoliko pristupa rješavanju ovog problema:

  • Najlakše je raditi s baterijama od lijevanog željeza. Utikač za hladnjak od lijevanog željeza čvrsto je pričvršćen na mjesto s podesivim ključem. Jedini uvjet za odabir alata je promjer koji može poslužiti.
  • S modernim baterijama nešto je složenije. Gotovo svi radijatori koriste slavine pod imenom Amerikanac s maticom za zatvaranje, oni se ne ugrađuju s ključem, već s L-oblikovnim ključem. Usput, potreban je isti ključ ako instalirate slavinu u stare baterije od lijevanog željeza. Radijatorska kontrolna točka za svinjsko željezo prihvatit će ovu dizalicu kao prirodni, ali ne možete bez šesterokuta.

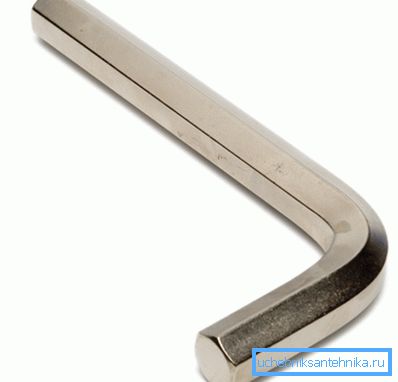

Šesterokut.

Savjet! Hexagon pod američkim u skupinama takvih ključeva je rijedak, mnogo je češće prodan samostalno, cijena je sasvim prihvatljiva. Ponekad možete ispuniti preporuke zamjene ključa s domaćim kvadratnim pinom. To je moguće, ali nije poželjno.

  • Sada, čak i ako se pluta za radijatore od lijevanog željeza mijenja, trebate dva ključa: ključ za alen za američki i podesivi ključ za običnu maticu. Naravno, ako je to zaustavljač radijatora ili je zaustavljač radijatora od lijevanog željeza slijep, ugrađen je samo podesivim ključem.

Brutna sila i nedostatak

Nijedna uputa neće vam opisati da zlatno zaustavite trenutak kada je potrebno zaustaviti i zaustaviti nastojanje da se zategne navojna veza. Jasno je da ćete raditi sve radnje vlastitim rukama i biti vođeni vlastitim iskustvom i osjećajima.

Ali pripremili smo nekoliko savjeta:

  • Probijanje se provodi bez navijanja, ručno vizualizira prirodu spoja, kao i određuje vrstu konca - desno ili lijevo;
  • Tijekom konačnog pričvršćivanja, ključ je glatko, bez trzaja, posebno u završnoj fazi;
  • Ako je došlo do prepreke prije potpunog spajanja dijelova, priključak mora biti rastavljen i pregledan, a najvjerojatniji uzrok prepreke je huddled traka ili vlakna kompaktora;
  • S punim prolazom kontrole navoja matica provodi se glatko stezanje ključa bez dodatnog napora.

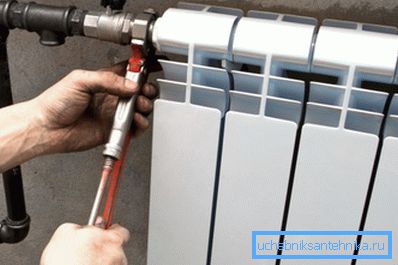

Obratite se uredno, sigurno, ali bez napora.

Savjet! Oštri napori, trzaji često dovode do kontrole stezanja, ali do razbijanja navojne veze. Ako možete zategnuti podvrtanu maticu, ne možete popraviti slomljena nit zamjenom. Stoga pažljivo postupajte s postupkom.

U zaključku

Lako je postaviti utikač, zamjena ili propisi se provode bez značajnih napora, ako je sve učinjeno od samog početka. Video u ovom članku pripremio je materijal o vezivanju radijatora i upotrebi tih malih, ali neophodnih pomagača.
