Klasifikacija sustava grijanja: od uobičajenih do egzotičnih

Tema ovog članka je klasifikacija sustava grijanja za različite zgrade. Istražujemo izvore toplinske energije koji se koriste u njima, metode prijenosa topline, konfiguracije pokreta rashladnih sredstava i ožičenje uređaja za grijanje.

Idemo.

Izvor topline

U ovoj ulozi može biti:

• plin. Kotlovi za grijanje plina osiguravaju minimalni trošak toplinske energije. Umjesto toga, ako nema plinovoda, umjesto toga mogu se koristiti plinasti držači ili cilindri.

Međutim: u ovom slučaju, cijena kilovat-sat topline će se značajno povećati.

• Drva za ogrjev i ugljen. Kotlovi za kruto gorivo za ove izvore energije obično su ujedinjeni. Njihov glavni nedostatak je ograničena autonomija rada: polaganje goriva i čišćenje pepeljara potrebno je nekoliko puta dnevno.

Međutim, generatori plina i gornji gori kotlovi mogu donekle povećati razmak između jastučića.

• peleti. Pelletni kotlovi s posudama i dispenzerima mogu postići autonomiju za nekoliko dana.

• solarijum. Ovdje se autonomija već izračunava u nekoliko tjedana; Nedostaci uključuju visoku razinu buke opreme i potrebu za velikim kapacitetom dizelskog goriva.
• električna energija. Uz izravne uređaje za grijanje koriste se toplinske pumpe koje koriste električnu energiju za prijenos topline iz relativno hladne okoline (zraka, vode ili tla) u topliju sobu.

Ovdje je gruba procjena troškova za različite izvore.

Središnji izvor i distribuirano grijanje

Najčešća shema s jednim centraliziranim izvorom topline (kotao ili štednjak), uređaji perifernog grijanja i cjevovodi za transport topline. Međutim, zajedno s njima koriste se distribuirani sustavi grijanja.

Primjeri?

• Električno podno grijanje s neovisnim termostatima.
• Električni konvektori smješteni u svaku sobu.

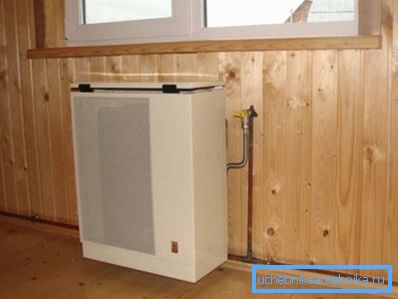

• Plinski konvektor s raspodjelom plina oko kuće.

• Neovisni snage infracrvene emitere.
• Grijanje je klimatizirano i ima privatni split sustav u svakoj sobi.

Način prijenosa topline

Prijenos toplinske energije može se obaviti na nekoliko načina.

Nosač topline

U tom svojstvu se koristi voda ili njegove smjese s etilenom i propilen glikolom, zamrzavanjem pri nižim temperaturama. Visoki toplinski kapacitet tekućina za prijenos topline omogućava da se oslobode relativno malih mrežnih poprečnih presjeka.

Zrak

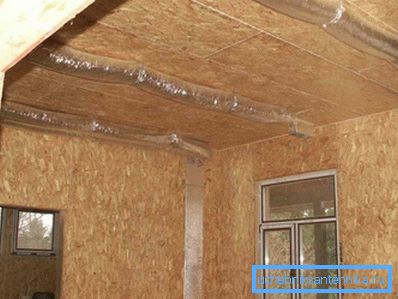

Zagrijavanje zraka znači da izvor topline izravno zagrijava zrak koji ulazi u prostoriju. Sustavi grijanja zraka često se kombiniraju s ventilacijom. Glavni nedostatak odluke koja utječe na njegovu popularnost je potreba za postavljanjem zračnih kanala velikog poprečnog presjeka: bez obzira na završetak, to se može obaviti samo na izgradnji.

para

Sustavi grijanja s pregrijanom parom pri temperaturi od 200-400 stupnjeva u našem vremenu koriste se isključivo u industrijskim postrojenjima. Prikladni su jer zbog visoke temperature grijača osiguravaju minimalne dimenzije s visokim vrijednostima toplinske snage. Nedostatak pare je ozbiljna opasnost za stanovnike grijane prostorije u slučaju nesreće.

Infracrveno zračenje

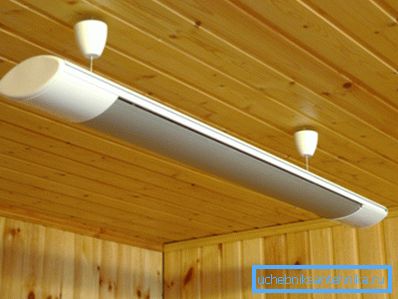

Takozvani infracrveni grijači prenose znatan dio topline ne u zrak oko njih, već izravno okolnim objektima i ljudima kroz infracrveno zračenje, koje leži izvan vidljivog dijela spektra.

Korištenje IR emitera ekonomski je opravdano, prije svega, jer smanjuje minimalnu udobnost sobne temperature. Zbog izravnog zagrijavanja kože na otvorenim dijelovima tijela, zona subjektivne udobnosti počinje već od + 15-16ê.

Konvekcija i podno grijanje

Uobičajeno za nas od djetinjstva, shema zagrijavanja prostorije s točkastim izvorima topline s relativno visokom temperaturom (radijatori, konvektori, registri, itd.) Nazivamo konvekcijom. Svaki grijač stvara protok konvekcije; te potoci mješaju zrak u sobi.

Glavni problem konvekcijskog zagrijavanja je da su temperature u grijanoj prostoriji izrazito neravnomjerno raspoređene.

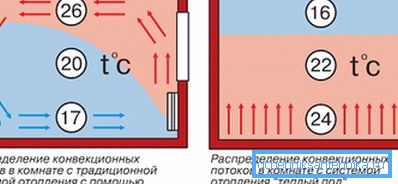

Ne samo to: oni su također distribuirani neefikasno. Pod stropom, temperatura je 5-8 stupnjeva veća nego na razini ljudskog rasta. Provedite mnogo vremena na stropu?

Jedna od nuspojava pregrijavanja zraka u blizini stropova je oštar porast propuštanja topline kroz strop. Gubici toplinske energije izravno su proporcionalni temperaturnoj delti između bočnih strana zidne ovojnice.

Alternativa konvekcijskom zagrijavanju je topli pod. Podna površina se zagrijava na temperaturu od 25-35 stupnjeva pomoću kabela, grijačem filma ili cijevi s vodom.

Kao rezultat toga:

• Temperatura je maksimalno upravo tamo gdje postoji potreba - na razini poda.

• Toplinska zavjesa koja sprečava zamrzavanje zidova oblikuje se oko cijelog perimetra prostorije.
• Smanjenjem prosječne temperature u sobi pruža se značajna ušteda energije.

Grijanje vode

U slučaju uporabe tekućeg rashladnog sredstva, razvrstavanje sustava grijanja moguće je pomoću nekoliko drugih parametara.

Središnja i autonomna

U DH sustavima izvor topline je CHP ili kotlovnica. Nosač topline - tehnička voda - se prevozi uz grijanje; cirkulacija u odvojenim krugovima osigurana je razlikom između hrane i povratne niti.

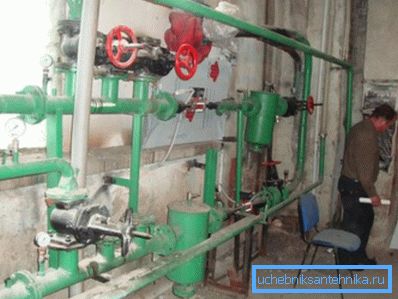

Funkcija spoja između autoceste i sustava grijanja zgrade izvodi se čvorom dizala.

U njemu:

• Razlika između niti je izravnana. Na stazi doseže 3-6 kgf / cm2; istovremeno, za stabilnu cirkulaciju kruga razumne veličine, dovoljna je kap od 0,2 kgf / cm2.
• Omogućeno je uključivanje dijela volumena rashladnog sredstva od povratnog kruga do ponovne cirkulacije. Tako se smanjuje razlika temperature između najbližeg čvora dizala i najudaljenijih od njega.
• Način rada sustava za opskrbu toplom vodom (opskrba toplom vodom) reguliran je. Ovisno o temperaturi napajanja, PTV se napaja iz izravnog ili povratnog navoja.

U slučaju autonomnog sustava, radimo s zatvorenom petljom napunjenom konstantnim volumenskim nosačem topline i ne povezanim s vanjskim objektima. Topla voda se ne preuzima iz kruga.

Stimulacija cirkulacije

U DH sustavu, rashladno sredstvo se pokreće razlikom između niti. A što je s autonomnim sklopovima?

Postoje dvije moguće opcije.

1. U sustavu s prisilnom cirkulacijom, osigurava cirkulacijska crpka - relativno niskotlačni uređaj, često s mogućnošću koračne ili glatke prilagodbe kapaciteta.

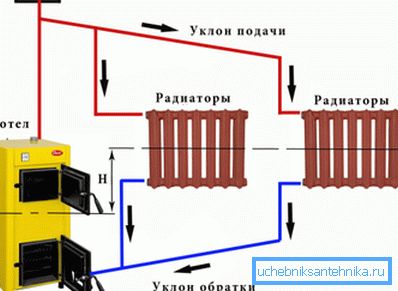

2. Gravitacijski sustavi djeluju zbog razlike u gustoći između grijane i hladne rashladne tekućine. Iz kotao se diže uz takozvani akceleratorski kolektor i polako se vraća kroz radijatore, oslobađajući toplinu na putu.

Korisno: lako je nadograditi sustav gravitacije kako bi se ubrzala cirkulacija tako da se vlastitim rukama instalira cirkulacijska crpka u krug. Upute su prilično jednostavne: punjenje se prekida ventilom ili nepovratnim ventilom, s kojih je na svakoj strani umetak postavljen na pumpu. Bočna bočne strane su opremljene s krovom ispred pumpe i par ventila za zatvaranje.

Jedan i dva cijevna sustava

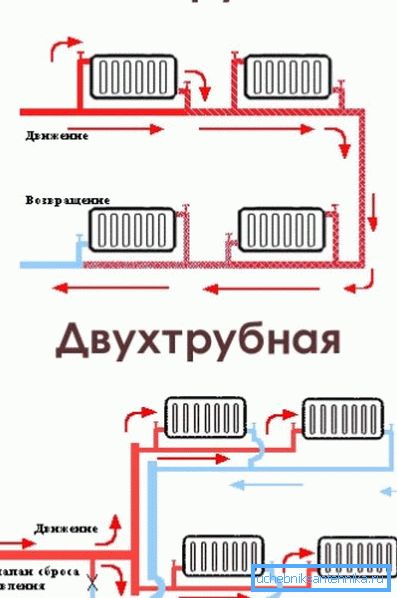

Raspored rashladne tekućine na uređaje za grijanje može biti jedno-cijev i dvije cijevi. U prvom slučaju, radijator prekida jedino punjenje ili, racionalnije, rezanje paralelno s njom. U drugom, svaki grijač je skakač između dovodnih i povratnih cijevi.

Važna točka: u drugom slučaju, sustav zahtijeva obvezno balansiranje - postavljanje propusnosti baterija pomoću zakuhavanja ventila. Bez nje, radijatori daleko od kotla jednostavno neće raditi.

Okomita i vodoravna

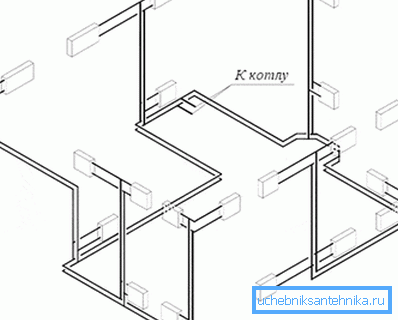

Lenjingradka - jednotrupni prsten oko opsega kuće s paralelnim ugrađenim akumulatorima, tipičan je horizontalni sustav. Podno grijanje u stambenoj zgradi je tipično vertikalno. Kao što možda pogodite, često se kombiniraju: na primjer, u istoj stambenoj zgradi s vertikalnom stablom pored vodoravne flaširanja.

Prolazeći i mrtvi krajevi

Ako rashladna tekućina iz izlaza kotla prema ulazu ne mijenja smjer kretanja suprotno - to je prolazni sustav. Ako promjena - zastoj.

Toplo i donje boce

U stambenim zgradama nalaze se dvije vrste uspinjača.

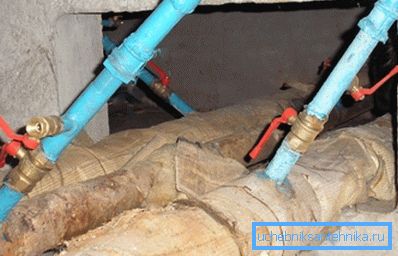

• Dno punjenje znači da su dovod i povratni tok u podrumu. Ulaznice su spojene u paru s džemperom u potkrovlju ili na gornjem katu. Svaki par uskrisnika kratko spaja dovodne i povratne cjevovode.

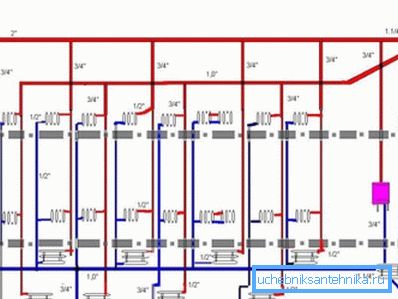

• U slučaju gornjeg punjenja, hrana se premješta u potkrovlje i opremljena je spremnikom za skupljanje zraka. Svako podizanje mora biti isključeno u dvije točke; ali kada pokrenete sustav, postoji poredak veličine manje problema: ne trebate krvariti zrak na svakom paru diže, ali samo u jednom spremniku.

Povezivanje radijatora

Sekcijska grijača se može spojiti na vodove na nekoliko načina.

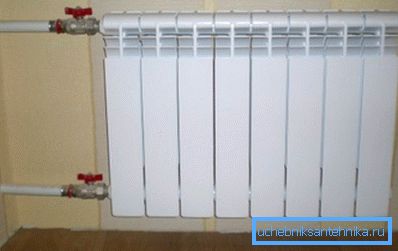

• Bočna veza je najprikladnija u smislu estetike. Međutim, s velikom duljinom uređaja, vanjski dijelovi bit će znatno hladniji od prvih iz linijskog premaza.

• Dijagonalna veza omogućit će da se baterija zagrije tijekom cijele dužine.

Savjeti: da se povežete s lijevim prometnim zastojem, nemojte koristiti zamah, već američki. To će znatno pojednostaviti rastavljanje i ugradnju radijatora.

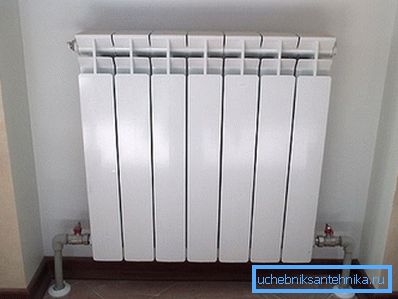

• Konačno, shema s dna dolje ne samo da će zagrijati radijator ravnomjerno, nego ga i osloboditi potrebe za ispiranjem. Kontinuirana cirkulacija kroz donji kolektor neće dopustiti da se mulja. Nedostatak takvog spoja je potreba opskrbe gornjeg čepa sa Mayevskyovim ventilom i ispuštanje zraka na svakom početku.

zaključak

Nadamo se da će naš uvid u teoriju, premda pomalo površan, biti korisno čitatelju. Kao i obično, priloženi videozapis će mu ponuditi dodatni materijal.

Sretno!
