Koja je središnja udaljenost radijatora: dimenzije

Udaljenost između zaglavlja radijatora jedna je od važnih tehničkih značajki na kojima ovise dimenzije proizvoda. Dimenzije utječu na mogućnost instaliranja, posebno ako se bateriju planira postaviti u nišu ili ispod prozora. Ispravno odabrana veličina proizvoda ne krši osnovne operativne standarde na kojima ovisi normalni prijenos topline.

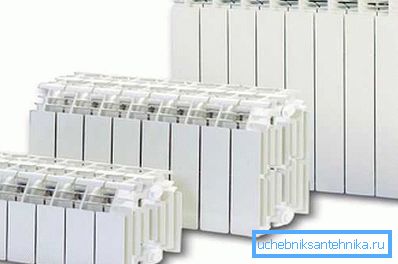

Grijači različitih visina

Opći pregled vrsta radijatora i njihovih dimenzija

Postoji nekoliko glavnih grupa radijatora koji se razlikuju u dizajnu:

  1. sekcijska.
  2. ploča čelika i bimetala.
  3. konvekcija.
  4. Autorski modeli, po mjeri, bez sličnih oblika, ali obavljaju svoje funkcije.

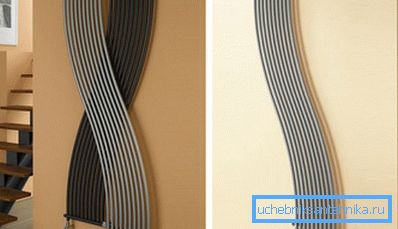

Na fotografiji - izvorni grijač

Materijal koji se koristi i značajke dizajna uređaja za grijanje određuju:

  • otpornost na udaranje vode;
  • korozije;
  • obrađivanje i skaliranje;
  • intenzitet prijenosa topline i druge komponente uspjeha.

Što se tiče veličine, razlika u visini između gornjeg i donjeg razvodnika (središnja udaljenost) utječe na mogućnost instalacije grijalice. Najčešće se ugrađuju u nišama ispod prozora, ako je otvor prozora dovoljno velik, onda se visoka baterija jednostavno ne uklapa.

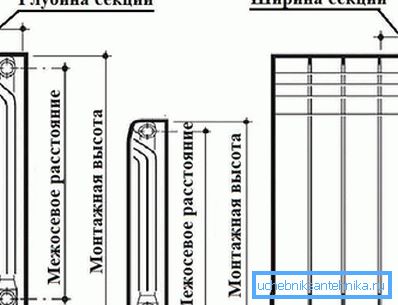

Dijagram prikazuje središnju udaljenost

Ovaj parametar je posebno važan za sustave s prirodnom cirkulacijom. Činjenica je da se tlak u sustavu stvara zbog razlike u visini između vodovoda do akumulatora i kotla, što je više ove vrijednosti, to je veći prirodni pritisak u cijevima.

Obratite pažnju! Na primjer, središnja udaljenost radijatora od 250 mm ima smisla odabrati samo pod vrlo niskim prozorima. U tom slučaju možete instalirati bateriju čak i ispod visine prozora 50-60 cm.

Primjer baterije u sobi s velikim prozorima.

Grijači ploče su zavareni s spiralnim rashladnim sredstvom između dviju rebrastih ploča s razmakom između njih do 1 cm. Takva površina povećava površinu zagrijane površine i njegovog prijenosa topline - zračenja i konvekcije. Slaba sposobnost pridonosi brzom prijenosu topline - učinkovitost doseže 75%, ali oni se također brzo ohlade.

Nedostatak ploča proizvoda je:

  • u njihovoj ranjivosti na vodeni čekić, što ih čini neprikladnim za uporabu u centralnim sustavima grijanja;
  • korodirati od kisele vode;
  • nemoguće je dugo ispuštati vodu zbog iste korozije, već već u kontaktu s kisikom.

Sekcijske baterije su dobre mogućnosti za njihove konstruktivne promjene - povećanje / smanjenje broja sekcija za promjene snage ili popravke. Bimetalni uređaji zamijenili su tradicionalno krhko, ali izdržljivo lijevano željezo s visokom inertnošću.

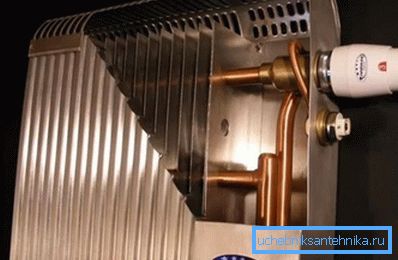

Na fotografiji - uređaj bimetallicheskogo grijač

U njima se rashladno sredstvo prolazi kroz čelične cijevi s aluminijskim perajama s visokom toplinskom vodljivosti.

Bimetalna baterija je utjelovljenje dvije prednosti u jednom proizvodu, i to:

  • čelik izdržava nestabilni tlak i agresivno okruženje;
  • Aluminij odmah reagira na promjene temperature.

Obratite pažnju! Od nedostataka možemo zabilježiti samo troškove. Cijena bimetalnog radijatora može biti 2-3 puta veća od one od lijevanog željeza ili čelika.

Prilikom odabira bimetalnih baterija mora se uzeti u obzir promjer vertikalnih i vodoravnih kanala, a ne samo središnje udaljenosti. Što se tiče dimenzija, najpopularnije se mogu smatrati modelima s razlikom između otvora bradavica od 500 mm (s ukupnom visinom grijalice 570 mm).

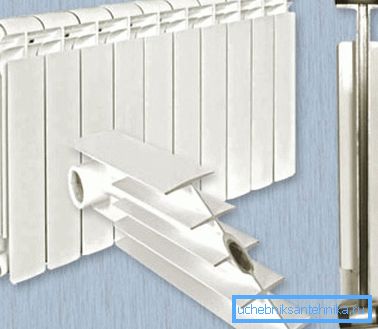

Slika prikazuje vodoravne i okomite kanale, a ako je kvaliteta rashladnog sredstva slaba, ona ne smije biti preuska.

Ali u vakuumskim akumulatorima pojam "središnje udaljenosti" jednostavno ne postoji. Činjenica je da oni koriste samo jednu cijev za protok kroz koju cirkulira rashladna tekućina i postiže ravnomjerno zagrijavanje površine zbog isparavanja kipuće tekućine.

Cjevaste baterije - registri, vrhunski presjek u kompaktnosti i različitim oblicima. Odsutnost propuštanja na zglobovima osigurava se zavarivanjem ulomaka, podnose radni tlak do 15 atm. No, tanke stijenke ne drže slab vodeni čekić. Registrira se mogućnost stvaranja vlastitih ruku, odabirom proizvoljnog razmaka između cijevi.

Pročitajte više o dimenzijama radijatora

U tehničkoj dokumentaciji za uređaje za grijanje, uz toplinu, moraju se navesti i dimenzije kao i središnja udaljenost. Ovisno o vrsti i proizvođaču, dimenzije grijača mogu varirati.

Bimetalni radijatori

Od svih veličina baterije, razmak između kolektora može se smatrati odlučujućim - to je veličina proizvoda koja ovisi o tome. A ako se duljina sekcijskih uređaja može mijenjati, visina može postati kamen spoticanja. Ovaj parametar označen je brojem nakon naziva modela, na primjer ALUX 200. Standardna udaljenost središta aluminijskih radijatora iznosi 350 i 500 mm, ali ta brojka može varirati od 200 do 800 mm.

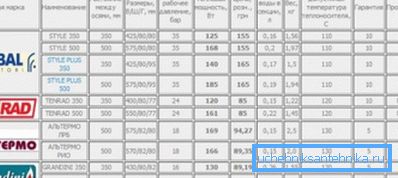

Značajke uređaja za grijanje popularnih proizvođača

Na primjer, u talijanskim sekcijskim modelima ALUX 200 s istom visinom od 245 mm i dubinom od 100 mm, svaki odjeljak je dugačak 80 mm sa snagom od 92 W. Maksimalna duljina je 1280 mm (16 dijelova) s snagom od 1472 vata. Model ALUX 350 s visinom od 395 mm ima iste dimenzije i broj sekcija, snage 138 W, ALUX 500 ima visinu od 545 mm sa snagom od 179 W.

Standardna veličina bimetalnih baterija uključuje središnje udaljenosti od 200 do 500 mm. Ali visina uređaja može se malo razlikovati, ovisno o proizvođaču. Na primjer, ako je taj parametar 500 mm, visina Rifar Monolit je 577 mm, a ona Germanium Neo modela - 560 mm.

Bimetalni radijatori s razmakom od 450 mm nisu dostupni. Stoga je nužno dobiti uređaj za grijanje najbliže veličine.

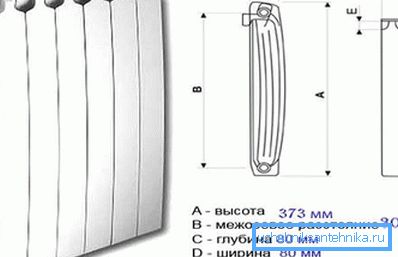

Osnovne dimenzije bimetalnog grijača

Obratite pažnju! Ako visina cijevi ne odgovara središnjoj udaljenosti, uvijek ih možete smanjiti ili razrijediti. Samo je važno da prijelaz bude glatka, a ne pod kutom od 90 °.

Dizajn bimetalnog radijatora, pored dvije vodoravne cijevi, također posjeduje i tanju vertikalnu čeličnu cijev kroz koju cirkulira rashladno sredstvo. Ali u niskim modelima možda neće biti. Na primjer, kada je visina grijanja oko 20 cm, također će se ugrijati dobro od 2 vodoravne cijevi.

Kod niskih grijača nema potrebe za vertikalnim cijevima.

Grijači od lijevanog željeza

Takvi modeli se smatraju klasikom i koriste se više od 150 godina, naravno, izgled je doživio značajne promjene, ali sama ideja ostaje ista. Ova vrsta baterije čak je izdala zasebni standard - GOST 8690-94.

Prema ovom dokumentu, raspon udaljenosti između otvora bradavica iznosi od 300 do 800 mm, pri čemu ukupna visina uređaja iznosi od 400 do 900 mm.

Dimenzije uređaja za grijanje od lijevanog željeza

Što se tiče sorti takvih uređaja za grijanje, proizvedeni su modeli s 1, 2 i 3 kanala, a oblik samih odjeljaka također se može razlikovati. Da ne biste bili zbunjeni pri odabiru baterije, jednostavno znajte značajke uređaja za označavanje.

Prema GOST 8690-94, kod označavanja takvi parametri radijatora su označeni kao:

  • njezina dubina;
  • udaljenost između središnje osi otvora bradavica;
  • Budući da je pritisak u sustavu grijanja značajan, maksimalni radni tlak također je zabilježen u oznaci;

Obratite pažnju! Lijevano željezo je krhki materijal, stoga ne podnosi hidrauličke šokove. Ako takvi fenomeni nisu neuobičajeni u sustavu grijanja, bolje je odbiti baterije od lijevanog željeza i odabrati čelični ili bimetalni analog.

  • označava broj sekcija, kao i standard koji se koristi.

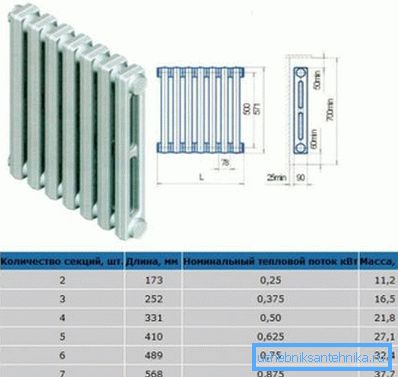

Karakteristike klasične baterije od lijevanog željeza

Ako želite odabrati središnju udaljenost grijaćeg radijatora 450, tada možete odabrati bateriju s najbližom vrijednošću ovog parametra 400 mm i lagano smanjiti cijev. Norma ne osigurava oslobađanje uređaja za grijanje s udaljenosti od 450 mm između otvora matice.

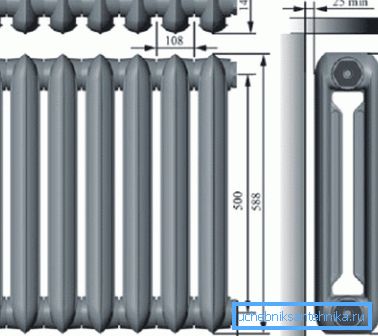

Baterija od lijevanog željeza pune veličine

Oznaka obično označava toplinski kapacitet jednog odjeljka. Na primjer, unos MS-140M-500-0.9 znači da jedan odjeljak može dati 140 W topline, središnja udaljenost je 500 mm, radni tlak je 9 atmosfera.

Aluminijski radijatori

Glavna razlika između aluminijskih radijatora i bimetalnih radijatora je u tome što cijevi, okvir na kojem se kreće rashladna tekućina, izrađene su od aluminijske legure. U bimetalnom obliku izrađeni su od čelika ili bakra, a aluminij se koristi samo za peraje.

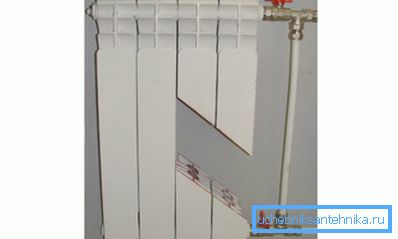

Aluminijski radijator u rezu

Što se tiče raspona veličine, minimalna se vrijednost može smatrati 150 mm, a gornja granica ograničena je na 800 mm između osovina na vratima bregastog vratila.

Prema tome, promjena veličine i baterijska snaga:

  • visina bebe od 150 mm pogodna je za kuće s velikim prozorima, neće blokirati pogled s prozora. Set uključuje noge tako da nije potrebno popraviti ga na zid;
  • velike veličine od 700-800 mm imaju visoki prijenos topline zbog razvijene površine radijatora;
  • ali najviše trčanje može se smatrati veličinom od 400 do 500 mm između osi brazda. To su baterije koje se koriste u većini apartmana.

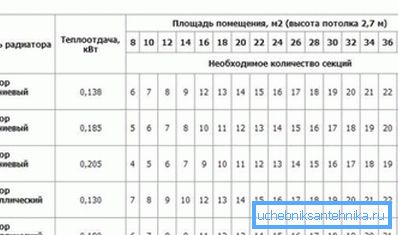

Karakteristike popularne aluminijske baterije

Također treba istaknuti okomite radijatore. Ako ispod prozora za postavljanje uređaja za grijanje nije vrlo prikladan, upute za izradu prostorije omogućuju vam postavljanje vertikalnog radijatora u kut. Malo je širine (doslovno 5-7 sekcija), ali ovdje visina može doseći 2 metra.

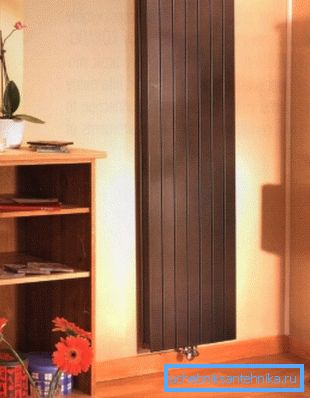

Primjer visokog radijatora

U slučaju aluminijskih radijatora, središnja udaljenost je od 1.200 do 2.000 mm. Istina, učinkovitost takve baterije je nešto niža u usporedbi s konvencionalnim, jer je dio toga smješten u gornjem dijelu prostorije, gdje je temperatura nešto viša od poda.

Dimenzije čeličnih radijatora

Ukupne dimenzije radijatora od čeličnih ploča su u rasponu od 20-90 cm, a aksijalna udaljenost 5-7 cm manja od visine. Proizvode se uređaji s međusobnim razmakom od 450 mm, a standardna veličina je odsutna u bimetalnim kolektorima od lijevanog željeza.

Čelični radijatori mogu biti vertikalni, maksimalna visina u ovom slučaju može biti 2-3 metra. No, češće se koriste konvencionalni modeli.

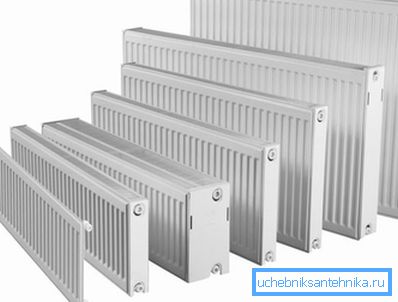

Visina i debljina čeličnih baterija variraju u širokom rasponu.

Također se registriraju od čeličnih cijevi (to je zbog lakoće zavarivanja čelika i njegove čvrstoće). No za ovu vrstu grijača nema ograničenja, a promjer je odabran na temelju želje kupca, kao i prijenos topline iz grijalice.

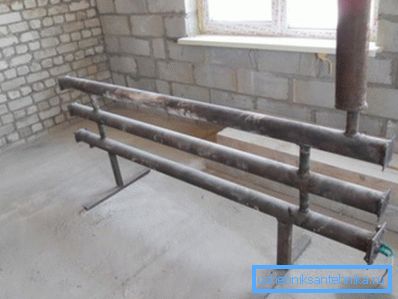

Domaći registar čeličnih cijevi

Na kraju

Udaljenost središta važan je parametar u svakom modernom radijatoru. Iz ove veličine ovisi o visini uređaja, a time i mogućnost instalacije u nišu ispod prozora. Raspon veličina modernih radijatora omogućit će im da se instaliraju iu običnom stanu i pod velikim prozorom.

Video u ovom članku sadrži brojne korisne savjete o odabiru grijaćeg radijatora za vaš dom.
