Koje cijevi koristiti za toplom vodom: pregled materijala,

Suvremene inovacije na građevinskom tržištu omogućuju vam da stanove i kuće učinite mnogo ugodnijim. I ovdje se posebno ističu vodeni sustavi toplog podova koji se montiraju iz različitih materijala. U pravilu, u takvom slučaju najteži trenuci za neiskusnu osobu su izračun cijevi za toplom vodom i izbor njegovog tipa.

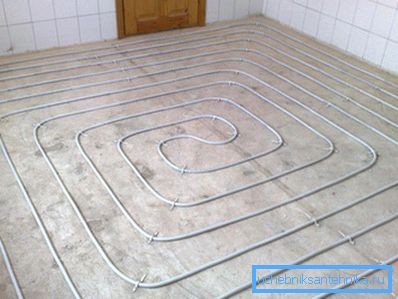

Topli pod

U ovom članku ćemo razumjeti ta pitanja, a osim toga ćemo ukratko razmotriti kako se takve strukture montiraju vlastitim rukama.

Počnimo s najvažnijem točkom.

Vrste cijevi

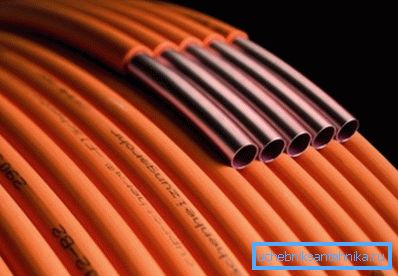

Bakarski zaljev

Radi praktičnosti, karakteristike i vrste cijevi prikazani su u usporednoj tablici:

Vrsta proizvoda Posebne značajke
1. Bakar. U principu, to je izvrstan materijal, jer bakar je dug, ne hrđe i ima dobru snagu. U slučaju mehaničkog opterećenja, prtljažnik će savijati vjerojatnije da će se u njemu pojaviti rupe ili pukotine.

U Europi je najpopularnija vrsta materijala za izradu takvih struktura.

Ali najvažnija prednost bakra je izvrsna razina toplinske provodljivosti. A to znači da će vam se katovi zagrijati što je brže moguće.

Što se tiče nedostataka, u ovom slučaju to je vjerojatno jedna - to je visoka cijena bakrenih "pjesama".

2. Metal-plastika. Sjajna opcija za prosječni proračun. Proizvod je prtljažnik od nekoliko slojeva - plastični na vrhu i unutarnji aluminija (usput, ovaj metal se lagano širi kad se zagrije).

Takva struktura dopušta toplom podu da bude dovoljno jak, a ne da se "iznutra" iznutra s raznim rastovima.

3. Polipropilen. Takve cijevi za vodu za tople podove rijetko se koriste, jer se ne vežu vrlo dobro. Osim toga, budući da u njihovoj strukturi nema metala, procesi razmjene topline ovdje nisu prebrzi.

To jest, jednostavno govoreći, sustav grijanja od polipropilena neće biti vrlo učinkovit.

4. Proizvodi izrađeni od umreženog polipropilena (PEX-cijev). Razlikuju se niske cijene, dobru vodljivost topline i dugi vijek trajanja. Nedostaci uključuju činjenicu da je vrlo teško instalirati polipropilen, jer ako nema trenutačne krute pričvršćivanja, odmah će se saviti.

Dakle, ako govorimo o cijevi koje se koriste za toplom vodom, pokazalo se da je "zlatna sredina" između cijene i kvalitete metalno-plastični proizvodi.

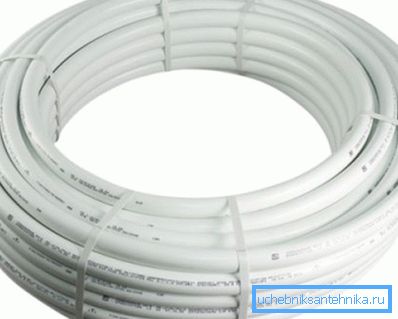

Metal Coil

I osim toga, metaloplastika je jednostavno postavljena - linije su fleksibilne i izdržljive. Kako će se takve uvale izbaciti - tako da će ležati bez ikakvih obrnutih proširenja.

Obratite pažnju na činjenicu da, unatoč prisutnosti metala u strukturi proizvoda, još uvijek trebaju biti zaštićeni što je moguće više prilikom izlijevanja poda ili bušenja s perforatorom. Čvrste čestice tekućeg betona mogu oštetiti metalnu plastiku tako da će se pojaviti pukotine, a bušilica će tiho prolaziti kroz aluminij.

Stoga, ulijevanje estriha, pokušajte ne korak na "staze", a ako namjeravate bušiti podu, sjetite se lokacije sustava grijanja linije.

Odlučili smo o tome koje su cijevi bolje za korištenje toplog vode s prosječnim proračunom.

Sada razmotrimo kako izračunati željenu snimku sustava.

Izgled autoceste i izračunavanje snimke

Plan o postavljanju uzorka

Zapravo, izrada plana je jednostavan proces.

Ovdje je potrebno postupiti ovako:

  1. Izrađujemo plan prostorije na ljestvici gdje označavamo mjesta na kojima će namještaj stajati. Tamo gdje će se nalaziti - sustav se ne mora izvlačiti, jer nema smisla zagrijavati, na primjer, kabinet - ne, složit ćete se.
  2. Nacrtajte izgled strukture. To je najbolje planirati na ovaj način - od točke opskrbe toplom vodom put se vuče (kao u spiralu) do središta prostorije. A onda iz središta linije odlazi do točke ispuštanja. Ovaj raspored daje učinkovitije i ujednačeno zagrijavanje prostorije.
  3. Polazeći od uzorka, izračunavamo potrebnu snimku metalno-plastične uvale.

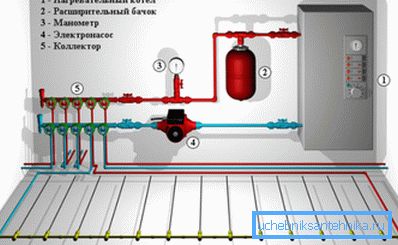

Grijanje s podnim grijanjem

Obratite pažnju na činjenicu da se ne preporučuje "način" iz konture na više od 60 metara. Ako sustav ima takvu snimku, vruća voda će se brzo ohladiti i to će utjecati na učinkovitost grijanja.

Što se tiče parametara, u većini slučajeva, proizvodi s promjerom od 15 do 20 mm su optimalno prikladni. Kao što vidite, izračun vodonepropusne podne cijevi je doista prilično brz i jednostavan.

Ali sa skupštinom, sve nije tako jednostavno - postoje nijanse. Sve ćemo razumjeti s jasnim primjerom.

Ugradnja grijane podnice

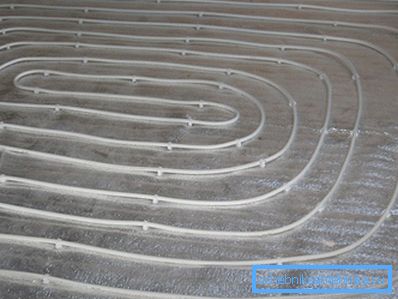

Spiralna grijana linija

Dakle, kao vizualni primjer, uzimamo organizaciju sustava metala s izgledom na principu spirale. Grijanje se vrši u stanu višekatne zgrade jer je ovo najteži slučaj zbog potrebe izoliranja stropova (saznajte ovdje što su kompresijski elementi za HDPE cijevi).

Prolazimo do instalacije.

Pripremni rad

U ovoj fazi trebate postupati prema sljedećoj shemi:

  1. Čistimo podnu plohu krhotina i stranih predmeta.
  2. Ispunite grubo teren betonskog betona.

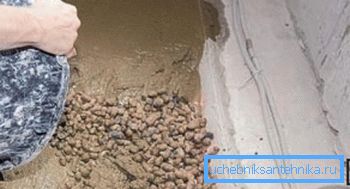

Sladokusni estrih
  1. Nakon što se beton osuši, na njega se pričvršćuje listovi ekspandiranog polistirena (pjena se također uklapa, samo će trebati debela, što znači da će ukupna debljina poda biti veća na kraju). Listovi su najlakše pričvrstiti na posebne klinove s širokim poklopcem.

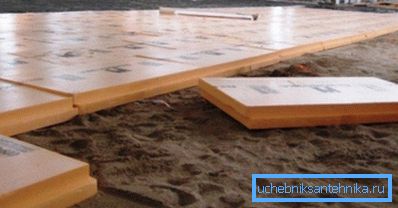

Oblik stiropora

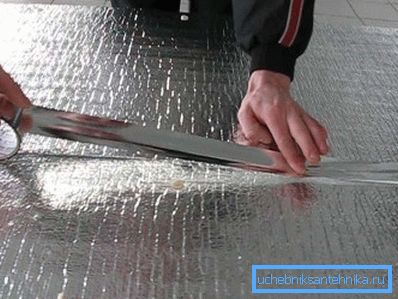

  1. Položite folijski film na vrhu izolacije. Ako to nije učinjeno, sustav će zagrijati ne samo završni sloj poda, već i preklapanje. To je, jednostavno govoreći, područje koje trebate zagrijati puno sporije.
Folijski film

To dovršava pripremu. Idemo do sljedećeg koraka.

Polaganje cijevi

Ovdje se sve izvodi u sljedećem slijedu:

  1. Mi smo u zaljevu s metalnom plastikom, ostavimo jedan kraj cijevi blizu točke tople vode i počnemo odmotati kolosijek, postaviti ga na pod u spirali, krećući se prema unutra, prema središtu prostorije. U isto vrijeme pokušajte postaviti sve tako da udaljenost između paralelnih linija bude oko 15-20 cm.
Otklanjanje usta
  1. Kada dođete do središta, napravite obrnuto, i vratite se istim principom spirale do točke povlačenja ohlađene vode.
Raspored sustava u spiralu
  1. Učvrstite cijevi na pod pomoću zatvarača i klinova.

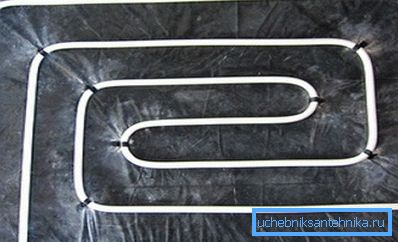

Fotografije fiksnih cijevi
  1. Spojite krajeve "piste" na vodovodni sustav.

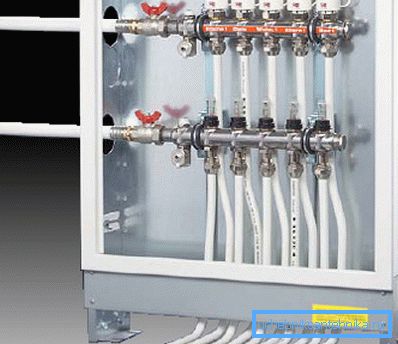

Izgleda kao razvodni ormar za podno grijanje.

Provucite vodu u cijevi (ako je tlak nizak, tada ćete morati instalirati dodatnu pumpu). Ako nema propuštanja, možete ispuniti završetak.

Obratite pozornost samo na činjenicu da kada smo razmatrali pitanje koje cijevi izabrati za podnu vodu, postojala je jedna važna nijansa u vezi s metalnom plastikom: kada se grije, takvi proizvodi se malo šire. Zato morate organizirati sve, tako da kada se estrih skrutne u linijama sustava u prvih 5-6 sati, postoji vruća voda.

Ako ne postoji, DSP će se potpuno otvrdnuti, a zatim, kao takvi, cijev neće imati nigdje da se proširi.

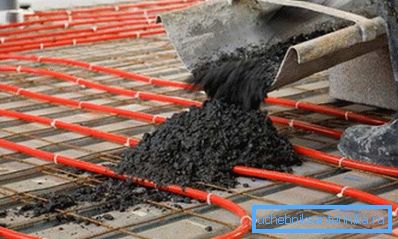

Ispuna punila

Sada sažimo pregled.

zaključak

Shvatili smo koje cijevi izabrati za toplom vodom i zašto. Također smo razmotrili sve moguće opcije u usporednoj tablici, kao i jasne upute o instalacijskoj shemi i načelima za izračunavanje materijala (vidi također članak Cijevi i spojnice umreženih polietilena: tehničke karakteristike i značajke ugradnje).

Nadamo se da koristite informacije dobivene u praksi. A ako želite znati više korisnih informacija, u ovom se članku nalazi i dodatni videozapis - pregledajte ga.
