Koji se sabirnici zraka koriste za sustave grijanja

Zrak u sustavu grijanja može poremetiti svoj rad, osim toga, višak kisika postaje katalizator za korozivne procese. Premda ne pada tako često u rashladnu tekućinu, dodatni uređaji za njegovo uklanjanje neće biti suvišni. U tom slučaju upotrijebite posebne spremnike u kojima se skuplja, a potom proizvodi ventilom. Dakle, ne samo da se suvišni zrak uklanja iz kruga grijanja, nego se i tlak u njemu normalizira.

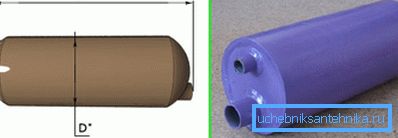

Prijamnici za odvođenje viška mase zraka u krugove grijanja zgrada

Značajke dizajna

Tipične veličine i izvedbe kolektora zraka temelje se na promjerima linija. Detaljnije razmotrite njihove značajke i funkcionalnost:

oblik
  1. Proizvodi mogu imati ravnu ili eliptičnu zavarenu dnu.
  2. Odozgo se čini gluh, ispod njega je zavaren na cijev za napajanje i ispuštanje rashladne tekućine, kao i cijev za ispuštanje zraka.
Dizajn i način postavljanja
  1. Postoje okomite i horizontalne strukture. Možete ih povezati ručno.
  2. Razlikuju se na mjestu instalacije na cjevovodu:
    • okomito montirano na najvišoj vertikalnoj točki konture;
    • horizontalno pričvrstite u najvišoj horizontalnoj točki konture.
    1. Vertikalni proizvodi manji su u području, više je pogodno za rad s njima.
    2. Vodoravno - olakšava praćenje parametara i održavanje mjerača tlaka, kao i druge opreme koja se nalazi na njima.
    Vertikalni proizvod s eliptičnim zavarenim dnom

    Akumulirani zrak ispušta se ručno ili automatski. Cijena proizvoda ovisi o mnogim parametrima, kao što su dimenzije, i stoga se razlikuju u različitim granicama.

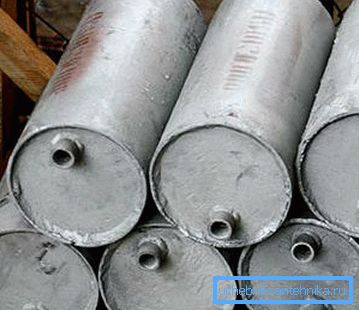

    Na foto - vodoravnim spremnicima s ravnim dnom.

    Sustavi ventilacije zraka

    Postoje dvije glavne, koje će biti objašnjene u nastavku:

    1. Automatski sustav je prikladniji za uporabu, tijekom rada ne zahtijeva redovito održavanje prijemnika. U takvim se proizvodima ugrađuje ispušni ventil i kontrolira unutarnji hidrostatski tlak.

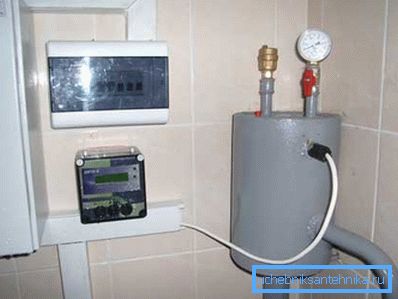

      Automatski spremnik tlaka

      Načelo rada se odnosi na razinu plovka u plutajućoj komori. Kada se zrak spusti u zrak, u izračunanom trenutku izlazi kroz otvor koji se otvara s ispušnim ventilom. Čim pritisak rashladne tekućine postane dovoljno velik, ventil se zatvori.

    2. Ručna inačica treba sadržavati posebno izračunat raspored koji regulira otvaranje ventila i oslobađanje zračnih masa na cijelom području kruga grijanja stambene kuće.

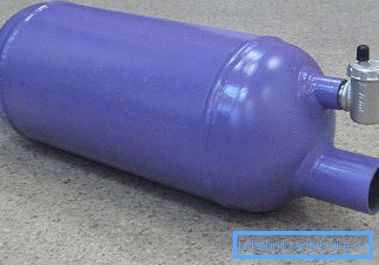

    Proizvod s ručnim sigurnosnim ventilom

    vrste

    Spremnici za skupljanje zraka su:

    1. Protok - ugrađeni su u cjevovod. U vodoravnom položaju zrak koleba vodom prema gornjoj strani prijemnika, a voda u takvim vodoravnim kolektorima zraka nikada se ne smrzava, stoga instrukcija omogućuje instalaciju tih proizvoda u neprikazane prostorije. Dimenzije prijamnika značajno premašuju glavni vodovod, dopuštajući da se zrak koncentrira na vrhu prijemnika. (Vidi također članak Električni konvektori grijanja: značajke.)

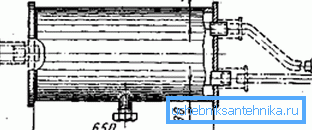

    Montažni dijagram horizontalnog prijemnika za protok u cjevovodu za grijanje
    1. Neprekidni - spajaju se s cjevovodom pomoću slavine koja se odvodi odvojeno. U ovom dizajnu, mjehurići zraka ne mogu pasti u granu, samo prolazeći.
    Razlika između tekućih i ne-tekućih prijamnika među sobom

    Sve vrste proizvoda dizajnirane su za sljedeće parametre:

    • radna temperatura rashladnog sredstva - do 150 ° C;
    • tlak u krugu 0,6 MPa i 1,2 MPa.

    Savjet: Provjerite jesu li sigurnosni sigurnosni ventili instalirani u proizvodima za ispuštanje u nuždi.

    Osim zasebnih prijamnika, primijenite centralizirano uklanjanje zraka pomoću zračnog kanala. U tom slučaju, resetirajte dizajn zračne petlje u kojoj je montiran vertikalni kolektor za zrak. Proizvodi automatsko oslobađanje zračnih masa u ekspanzijski spremnik.

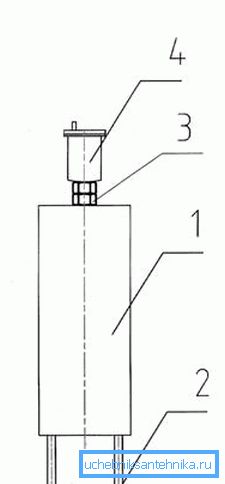

    Dijagram ugradnje okomitog prijemnika

    Značajke ispuštanja zraka iz sustava grijanja

    U proizvodnji sustava grijanja vlastitim rukama potrebno je osigurati postupak uklanjanja višak mjehurića zraka iz njega. Stoga, prije odabira opreme, preporučujemo razmatranje različitih opcija za cirkulaciju rashladne tekućine oko kruga. To će omogućiti optimalno pozicioniranje i izbjeći tehničke pogreške u budućnosti.

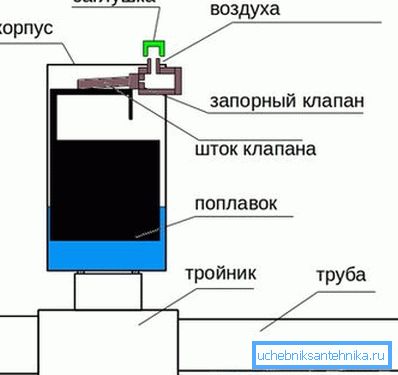

    Automatski rad ventila

    Položaj prijemnika ovisi o sustavu cirkulacije rashladnog sredstva u krugu grijanja.

    To se događa:

    1. Prirodno - u ovom slučaju, rashladna tekućina se puni pod kutom do ekspanzijskog spremnika u kojem se skupljaju svi mjehurići zraka.
    2. Prisilno, za kretanje rashladne tekućine oko kruga pomoću cirkulacijske crpke. U tom slučaju zrak treba ukloniti s najudaljenijih uspona.
    Postavljanje automatskog prijemnika u sustav prisilnog grijanja

    Savjet: kod spuštanja izlazne mase zraka cijevi kroz zračni vod ili konvencionalni kolektor zraka.

    zaključak

    Zračni kolektori su važni i integralni elementi sustava grijanja. Pouzdanost ovisi o njihovom pravilnom smještaju i opremi s kontrolnim i upravljačkim uređajima.

    Stoga, pri sastavljanju plana grijanja zgrada, također je potrebno osigurati učinkovite mehanizme za uklanjanje zračnih masa, koji će poboljšati cirkulaciju u sustavu, prijenos topline i povećati njegov životni vijek. Video u članku će vam pomoći pronaći dodatne informacije o ovoj temi.
