Koji su sustavi grijanja: voda, zrak, toplinski pod i

Koji su to sustavi grijanja i na kojim se osnovama razvrstavaju? Moramo se upoznati s dokazanim dugoročnim programima rada koji se koriste u privatnim i stambenim zgradama, te s relativno novim rješenjima koja tek počinju privlačiti popularnost. Započnimo.

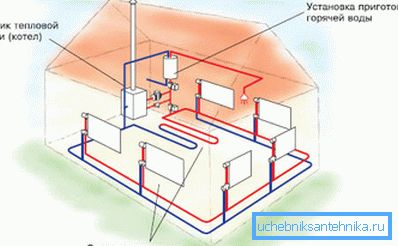

Grijanje vode u maloj privatnoj kući.

Grijanje vode

Ove vrste sustava grijanja imaju zajedničku karakteristiku: tekućina za prijenos topline koristi se za prijenos topline iz izvora topline na grijalice.

Napomena: suprotno imenu, voda ne igra uvijek tu ulogu. Također se koriste sol otopine, etilen i propilen glikol, upotrijebljeno motorno ulje. Uspoređuju se s vodom na znatno nižoj točki zamrzavanja, što omogućuje da se ne bojiš od odleđivanja cijevi i baterija.

Grijanje tipa vode, zauzvrat, može se klasificirati prema dugoj seriji znakova.

Izvor topline

U ovoj ulozi može biti:

  • Kotlovnica ili CHP. Rashladno sredstvo se prenosi u kuću duž dvije linije toplinski izoliranog puta (opskrba i povratak); Na ulazu u kuću montira se sklop dizala, stabilizirajući temperaturne parametre grijanja uslijed uključivanja dijela rashladnog sredstva u ponovnu cirkulaciju. Glavni nedostatak sheme je veliki gubitak topline tijekom prijevoza.

Obratite pažnju! Ovi gubici plaćaju krajnji korisnik. Odavde - mnogi ljudi žele prebaciti s centralnog grijanja na autonomne vrste grijanja.

  • Glavni plin. Plinski kotao osigurava minimalne troškove grijanja (oko 70 kopecka po kilovat-satu topline). Trenutno iu bliskoj budućnosti ovo je najprofitabilnije rješenje. Plin u plinskim cilindrima i spremnicima za plin je puno skuplji - od 1,8 do 2,8 rubalja / kW * h.

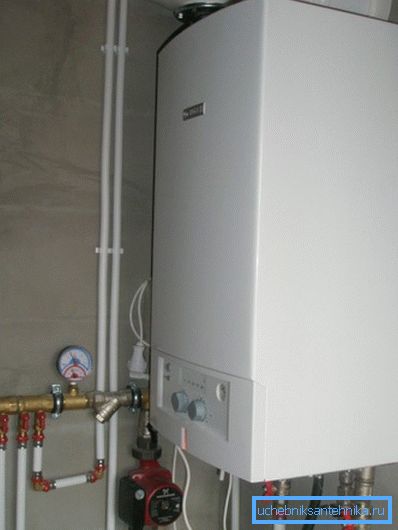

Zidni plinski kotao.
  • Ognjište, ugljen. Troškovi su nešto viši (1,1 - 1,4 rublja / kW * H). Glavni nedostatak je niska autonomija kotlova: oni zahtijevaju periodično opterećenje gorivom i uklanjanje pepela.
  • Kotao s diesel gorivom, naprotiv, tjednima ne zahtijeva pažnju vlasnika. Nedostaci uključuju potrebu za pohranjivanjem velike količine goriva, mirisa, visoke razine buke tijekom rada solarnog plamenika i visoke cijene topline (3,2 rublja / kWh).
  • Konačno, električni kotlovi svih vrsta. (Tenovy, indukcija i elektroda) najprikladniji su za rad i sigurno. Ne zahtijevaju česte održavanje ili uklanjanje proizvoda izgaranja. Za sve dobro morate platiti; u ovom slučaju, vrlo specifičan novac po stopi od 3,6 - 3,8 rubalja po kilovat satu.

Cirkulacija rashladnog sredstva

Može biti prirodno i prisilno.

Vrsta cirkulacije opis
Prirodni (gravitacijski) Grijanje vode u izmjenjivaču topline kotla smanjuje gustoću. Nakon što se proširi, vrući rashladni medij se istiskuje hladnijom vodom u gornji dio kruga. Povratak u kotao kroz uređaje za grijanje, voda ispušta višak topline.
obavezan Kretanje vode osigurava rad cirkulacijske crpke s konstantnim ili podesivim kapacitetom.

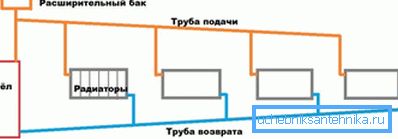

Najjednostavnija gravitacijska shema.

Korisno: prakticirane instalacijske sheme koje mogu raditi u oba načina rada. U tom slučaju, umetak crpke u punjenje velikog (od DN 32) promjera dobiva se zaobilaznicom. Potrebno je da ograničenje cjevovoda ne smanjuje već nisku hidrauličku glavu u načinu prirodnog cirkulacije.

Smjer kretanja rashladnog sredstva

Može biti zastoj i prolazak.

  1. Zastoj tipa sustava grijanja podrazumijeva da se u različitim dijelovima kruga rashladna tekućina pomiče u suprotnim smjerovima.
  2. Sljedeći promet znači da voda, antifriz, ulje itd. Nisu u bilo kojem trenutku kruga. ne mijenjajte smjer kretanja suprotno.

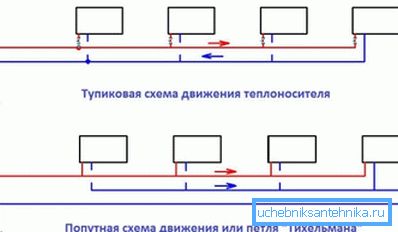

Razlika je jasna iz sheme.

Toplo i donje boce

Ovdje je jednostavan: gornja shema punjenje pretpostavlja da je opskrba grijanje daska (horizontalna grana cijevi ujedinjuju ustaju) nalazi se u potkrovlju, a povratak daska - u podrumu.

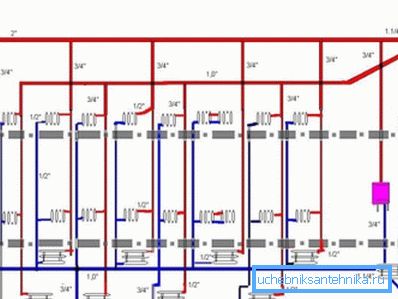

Jedna od mogućnosti za vrh popunjavanja.

U slučaju nižeg punjenja, obje su dvorane razvedene u podrumu. Uspravci su spojeni u paru; svaki par je povezan skakačem na najvišem katu kuće ili u podrumu.

dogovor

Odvojite okomito i vodoravno ožičenje; pojmovi, čini se, intuitivno su razumljivi i ne trebaju komentare. Vrijedno je, međutim, pojasniti da u stvarnom svijetu, kombinirani tipovi sustava grijanja su češći. Na primjer, u tipičnoj stambenoj zgradi, uspinjač je vertikalni raspored, ali je bočica horizontalna.

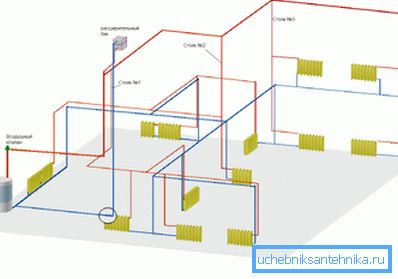

Tipična kombinirana ožičenja.

Priključak grijanja

Na temelju toga se razlikuju pojedinačni i dvocjevni krugovi.

  1. U prvom slučaju, punjenje je prsten između ulaznih i izlaznih cijevi kotla ili kućišta ventila dizala. Uređaji za grijanje razdvoje ili, što je mnogo razumnije, padaju paralelno s punjenjem.
  2. Druga shema podrazumijeva da je svaki radijator ili konvektor skakač između opskrbe i povratnog punjenja.

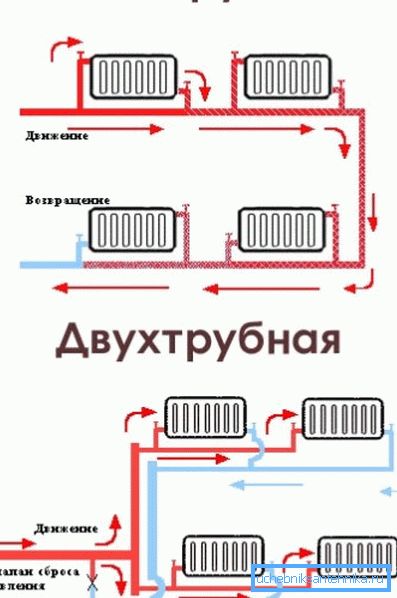

Jednostruka cijev i dvostruka cijevna kontura.

Napomena: općenito, krug s dvije cijevi zahtijeva guranje svakog instrumenta i balansiranje sustava kada se pokreće stezanje. Uputa je povezana s činjenicom da će inače cijela cirkulacija proći kroz uređaje koji su najbliži kotlu ili dizalu, koji je ispunjen odmrzavanjem dugih radijatora.

Exotics

Kakvo je zagrijavanje, osim uobičajenih i široko korištenih shema s tekućim rashladnim sredstvom?

zrak

U ulozi rashladnog sredstva služi obični zrak. Budući da je specifična toplinska snaga mala, velike količine moraju biti transportirane; Sustavi grijanja zraka često se kombiniraju s ventilacijom.

Rješenje je zanimljivo u nedostatku grijanja u unutrašnjosti. Glavni nedostatak je taj da je skriveno postavljanje zračnih kanala moguće samo u fazi izgradnje ili većih popravaka kuće.

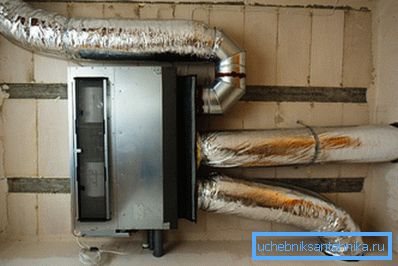

Kanali za zrak za grijanje zraka.

Topli pod

U ulozi grijača služi cijela površina poda. U tu svrhu crijepa s nosačem topline, grijaćim kabelom ili grijačem za grijanje postavlja se u estrih ili ispod završnog premaza. Rad se lako može obaviti ručno, bez uključivanja stručnjaka.

Grijani kat je zanimljiv za njegovu učinkovitost. Ne, cijena kilovat-sat topline ne mijenja: ovisi samo o izvoru topline. Uštede se postižu učinkovitijom raspodjelom temperature i manjim propuštanjem kroz strop.

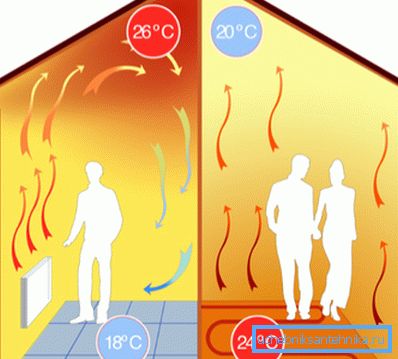

Distribucija temperature u slučaju konvekcijskog grijanja i podnog grijanja.

infracrveni

Većina topline se prenosi s grijaćeg elementa na objekte i osobe u prostoriji zbog toplinskog zračenja, a ne konvekcije. Budući da grijači izravno utječu na receptore temperature stanovnika kuće, temperatura u prostoriji može se smanjiti na 15-16 ° C bez ikakve nelagode. Stoga ponovno uštede energije.

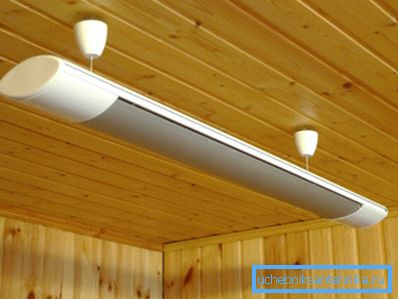

U foto - infracrvenoj stropnoj ploči.

zaključak

Naravno, naš minijaturni pregled mogućih rješenja u području grijanja ne tvrdi da je potpuna. Priloženi videozapis upotpunit će ga korisnim i edukativnim materijalima. Sretno!
